Dimensionamento stringhe fotovoltaiche inverter: calcolo MPPT, Afore e progettazione FV

Ecco una guida pratica e completa per capire il dimensionamento stringhe fotovoltaiche inverter, dalla verifica dei limiti elettrici all’ottimizzazione dell’MPPT, adatta a qualsiasi tipo di impianto in Italia.

Introduzione

Il dimensionamento stringhe fotovoltaiche inverter è uno dei passaggi più importanti nella guida alla progettazione di un impianto FV, in quanto deve rispettare sia i limiti elettrici di sicurezza sia la finestra di funzionamento efficiente dell’inverter. Da questa scelta dipendono tre aspetti concreti: quanta energia produce l’impianto, quanto lavora in sicurezza e se resta conforme ai limiti tecnici richiesti in Italia. Un errore di progettazione comporta perdite di rendimento annuo, avvio tardivo dell’impianto o clipping eccessivo della potenza generata.

Molti utenti pensano che basti sommare i watt dei moduli e abbinarli a un inverter della stessa potenza. In realtà non funziona così. Un impianto può avere moduli “giusti” sulla carta ma stringhe sbagliate nella pratica. Se la tensione è troppo alta in inverno, l’inverter può andare in fault o subire stress elettrico. Se la tensione è troppo bassa in estate, l’inseguimento MPPT può non partire bene. Se la corrente per ingresso supera il limite ammesso, l’inverter lavora fuori campo e parte della produzione viene tagliata.

Il problema è ancora più evidente nella progettazione stringhe serie parallelo, fondamentale per l’ottimizzazione rendimento solare e il rispetto della potenza nominale dell’inverter, quando si progetta su tetti con falde diverse, ombre parziali, orientamenti est-ovest oppure con inverter ibridi e sistemi di accumulo. In questi casi il dimensionamento stringhe fotovoltaiche per le tipologie di inverter tra cui inverter monofase e trifase richiede verifiche precise su tensione, corrente, numero di MPPT e rapporto tra potenza lato DC e potenza lato AC.

In effetti, un errore di configurazione può tradursi in perdite di resa anche del 10–20%, oltre a blocchi, allarmi e difficoltà nelle pratiche tecniche. Ecco perché serve capire come dimensionare le stringhe fotovoltaiche in base alla tensione MPPT dell’inverter, come calcolare la Voc alla temperatura minima di progetto e come scegliere il numero corretto di moduli in serie e di stringhe in parallelo.

In questa guida trovi un approccio pratico. Vedremo i dati da leggere nei datasheet, i limiti elettrici da controllare, il rapporto DC/AC più usato, le differenze tra impianti grid-tie, ibridi e off-grid, gli errori più costosi e alcuni esempi italiani. L’obiettivo è semplice: chiarire come calcolare numero pannelli per stringa, come verificare la compatibilità tra moduli e inverter e cosa controllare anche sul lato protezioni DC dell’inverter.

Dimensionamento stringhe fotovoltaiche inverter: cosa verificare subito per tensione massima e ottimizzazione energetica

Prima di definire qualsiasi configurazione di stringhe, è obbligatorio calcolare la tensione e analizzare i valori di tensione e corrente per evitare anomalie e imprescindibili per evitare errori gravi:

1. Verifica della tensione massima della stringa calcolata alla temperatura minima di progetto, per evitare sovratensioni pericolose;
2. Controllo della tensione minima di avviamento e della permanenza della stringa all’interno della finestra MPPT alla temperatura massima estiva;
3. Calcolo della corrente totale assorbita da ogni singolo MPPT e dall’inverter, in base al numero di stringhe collegate in parallelo.

Quali sono i tre controlli essenziali di tensioni e correnti per evitare errore prima di collegare le stringhe all’inverter

Prima di procedere con il collegamento delle stringhe fotovoltaiche all’inverter, è fondamentale eseguire tre controlli non negoziabili: senza di essi, corri il rischio di errori costosi e guasti all’impianto. Il primo controllo riguarda la tensione massima della stringa: è obbligatorio calcolarla alla temperatura minima di progetto, perché il freddo aumenta la tensione a vuoto dei moduli, rischiando di superare il limite DC dell’inverter e causare sovratensioni pericolose. Il secondo controllo verte sulla tensione minima: bisogna verificare che, anche alla temperatura massima estiva (quando i moduli si scaldano e la tensione scende), la stringa rimanga all’interno della finestra MPPT e raggiunga la tensione di avvio necessaria per far funzionare l’inverter. Infine, il terzo controllo concerne la corrente totale: è necessario calcolare quanta corrente ogni MPPT e l’inverter stesso assorbono, soprattutto quando si collegano più stringhe in parallelo, per non superare i limiti di corrente ammissibili e evitare saturazione o blocchi. Questi tre passaggi sono la base di un dimensionamento sicuro e efficiente, evitando perdite di resa e danni ai componenti.

Serie e parallelo: cosa cambia davvero per le stringhe per mppt

i moduli collegati in serie determinano la somma delle tensioni e innalzano la tensione dei moduli totali della stringa, mentre più stringhe messe in parallelo incrementano la corrente totale in ingresso all’inverter.

È fondamentale verificare separatamente i limiti dell’inverter su tensione DC massima e minima, corrente ammissibile per ogni canale e range di funzionamento degli MPPT, per non superare le soglie tecniche e di soglie tecniche e di sicurezza.

Calcolare il numero massima di moduli in serie e limite di tensione

Per evitare il superamento della tensione a circuito aperto e della tensione massima DC dell’inverter con temperature minime invernali, si utilizza la formula di moduli fotovoltaici collegati in serie e stringhe in parallelo definiscono il flusso di corrente:

Voc,Tmin = Voc,STC × [1 + |γVoc| × (25 – Tmin)]

Successivamente, si calcola il limite massimo di moduli installabili in serie:

Nmax = Vmax inverter / Voc,Tmin modulo

Questo controllo è imprescindibile per rispettare i limiti di isolamento e sicurezza elettrica dell’inverter in condizioni climatiche sfavorevoli.

Calcolo moduli minimi per MPPT: ottimizzazione per l’impianto fotovoltaico

In condizioni di temperatura massima estiva, i moduli riducono la propria tensione di lavoro: per rimanere all’interno della finestra MPPT attiva, si applica una verifica specifica:

Nmin = Vmppt_min inverter / Vmp,Tmax modulo

È importante distinguere la semplice sicurezza elettrica della stringa dal funzionamento efficiente: una tensione operativa troppo bassa compromette l’inseguimento MPPT e la produzione giornaliera.

Verifica tensione minima, tensione massima di avviamento e finestra MPPT

Bisogna distinguere chiaramente tre parametri decisivi, tra cui la tensione massima ingresso mppt:

• tensione massima DC dell’inverter: limite assoluto di sicurezza da non superare in nessuna condizione;
• tensione minima di avviamento: soglia sotto la quale l’inverter non si accende;
• intervallo di inseguimento MPPT o mpp, il punto di massima potenza dell’impianto solare: range di tensione dove l’inverter lavora in modo ottimale.
• Una stringa conforme alla sicurezza in inverno può risultare inefficiente in estate: se la Vmp si riduce e esce dalla finestra MPPT, si riduce la resa complessiva dell’impianto.

Verifica tensioni e correnti: analisi stringhe e stringhe per mppt

La verifica della corrente di stringa segue regole pratiche e formule standard:

Istringa ≈ Isc corretto in temperatura

In caso di più stringhe in parallelo sullo stesso canale:

N stringhe in parallelo × Istringa < Imax MPPT/inverter

Il limite di corrente non è mai generale, ma riferito al singolo MPPT o al singolo ingresso DC dell’inverter.

Influenza della lunghezza dei cavi e delle perdite lato DC

Le tratte di cavo DC particolarmente lunghe causano cadute di tensione e favoriscono l’errore isolamento stringa lungo le linee FV. Una tensione di stringa già marginale in estate viene ulteriormente ridotta dalle perdite cavo, peggiorando l’efficienza MPPT e riducendo la produzione giornaliera. Una corretta scelta della sezione dei cavi, la protezione sovratensioni stringa e una progettazione delle tratte limitate permettono di contenere queste dispersioni.

Come scegliere stringhe e tipologie di inverter fotovoltaico

questa scelta non può essere casuale per selezionare un inverter adatto e garantire una corretta conversione della corrente, indispensabili per abbinare moduli e inverter che trasforma la corrente continua prodotta dai moduli fotovoltaici in corrente alternata utilizzabile per l’utenza, garantendo un funzionamento sicuro dell’impianto fotovoltaico.

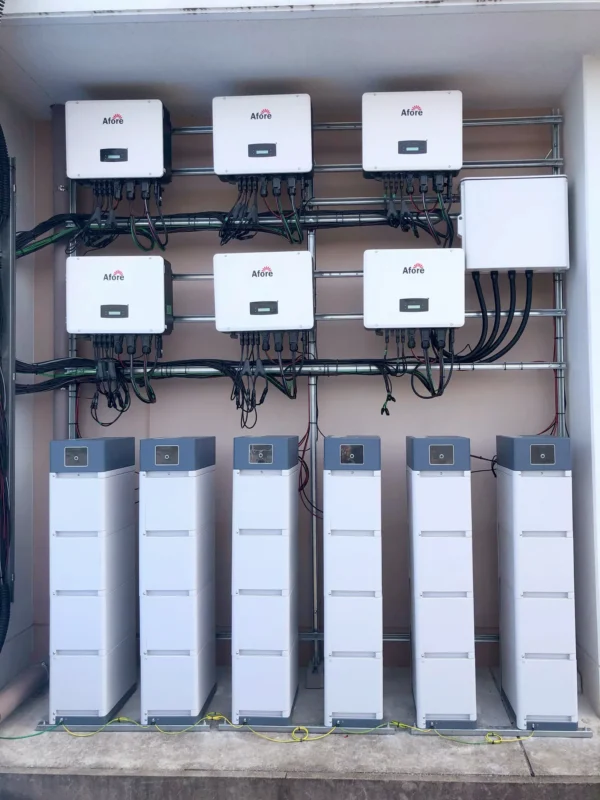

Dati modulo e inverter: riferimento Afore per il dimensionamento FV

Per fare un corretto dimensionamento stringhe fotovoltaiche inverter, il punto di partenza è sempre il datasheet del modulo e quello dell’inverter.

Sul lato modulo servono almeno questi dati:

tensione a vuoto Voc

corrente di corto circuito Isc

tensione al punto di massima potenza Vmp

corrente al punto di massima potenza Imp

coefficienti di temperatura di Voc e Isc

Sul lato inverter bisogna leggere:

tensione massima DC in ingresso

intervallo di lavoro MPPT

tensione di avvio

corrente massima per MPPT o per ingresso

numero di canali MPPT

numero di stringhe collegabili

Qui nasce una delle domande più comuni: come eseguire il calcolo stringhe inverter afore e verificare la tensione massima ingresso inverter Afore? La risposta corretta non è un valore unico valido sempre. Dipende dal modello. Alcuni inverter lavorano con limiti massimi tipici di 600 V, altri 1000 V, altri 1100 V. Quindi la verifica della tensione massima di ingresso inverter nel dimensionamento delle stringhe FV va sempre fatta sul datasheet del modello esatto, non per marchio o categoria generale.

Il punto chiave è che la compatibilità tra moduli fotovoltaici e inverter per tensione e corrente di ingresso si verifica su dati reali, non su stime veloci.

Rapporto DC/AC ottimale

Un altro aspetto centrale è il rapporto tra potenza dei moduli e potenza nominale AC dell’inverter. Nella pratica italiana, il range ottimale di riferimento è compreso tra 1,1 e 1,3. In molti impianti connessi in rete, un oversizing del 20–30% è considerato normale per impianti da 5 kw, 20 kw e potenza nominale differenti e vantaggioso.

Perché si fa? Perché i moduli raramente lavorano a potenza nominale per lunghi periodi reali. Temperatura elevata, orientamento non perfetto, polvere, perdite elettriche e irraggiamento variabile riducono la potenza effettiva. Un leggero sovradimensionamento lato DC aiuta quindi l’inverter a lavorare più spesso nella fascia efficiente.

Negli impianti grid-tie questo margine è molto frequente. Negli impianti ibridi il criterio resta simile, ma va valutato insieme alla logica di carica batteria e alle finestre MPPT. In un sistema isolato, invece, la logica è diversa: conta molto anche il picco dei carichi e la continuità di alimentazione.

Questa tabella riassume i casi più diffusi in ambito residenziale e commerciale, permettendo di valutare il giusto compromesso tra oversizing utile e clipping eccessivo.

Quante stringhe servono davvero?

La risposta dipende da tre fattori: numero di MPPT disponibili, limite di corrente per ingresso e geometria reale del tetto.

Se il layout campo fotovoltaico è uniforme, con stesso orientamento e stessa inclinazione del campo fotovoltaico, spesso si può semplificare. Se invece ci sono falde diverse o ombre differenti, conviene dividere il campo in più stringhe e assegnarle a MPPT separati.

Molti utenti chiedono: quanti MPPT servono per tetto a due falde? In generale, se le due falde hanno orientamenti diversi, per esempio est e ovest, la scelta più corretta è avere almeno due MPPT, uno per ciascuna falda. Se invece le falde sono molto simili per esposizione e senza ombre rilevanti, la necessità può ridursi. Ma quando gli azimuth sono diversi, la separazione è quasi sempre la scelta più razionale.

Limiti elettrici da verificare per il campo solare fotovoltaico

Per garantire sicurezza e rendimento costante, evitare l’errore isolamento stringa e analizzare tutti i vincoli elettrici della stringa, a partire dalla tensione e dalla corrente.

Tensione minima e massima: evitare errore di sovratensione

La tensione è il primo controllo da fare. Bisogna verificare due condizioni opposte.

La prima è la tensione massima della stringa alla temperatura minima di progetto. Quando fa freddo, la Voc dei moduli aumenta. Questo è il rischio tipico invernale. Se la somma delle Voc dei moduli in serie supera il limite DC dell’inverter, si entra in una condizione pericolosa.

La seconda è la tensione minima di lavoro in estate. Quando i moduli si scaldano, la tensione scende. Se la stringa scende sotto il range MPPT o sotto la tensione di avvio, l’inverter può lavorare male o non partire.

Per questo il calcolo del numero di moduli per stringa con tensione a vuoto minima e massima non si fa usando solo i valori a 25 °C di targa. Serve correggere la tensione per la temperatura reale di progetto.

Corrente per MPPT: bilanciamento di tensioni e correnti sulle stringhe per mppt

Dopo la tensione, va controllata la corrente. La corrente di corto circuito Isc del modulo serve per capire quanta corrente può arrivare all’ingresso dell’inverter, soprattutto se si mettono più stringhe in parallelo.

Qui conta il limite massimo ammesso dal singolo MPPT o dal singolo ingresso. Se il totale delle correnti supera il valore consentito, l’inverter può limitare la potenza o lavorare in saturazione.

Nel dimensionamento stringhe in serie e parallelo per inverter di stringa, la regola pratica è semplice: la serie aumenta la tensione, il parallelo aumenta la corrente. Quindi ogni scelta sulla topologia della stringa deve rispettare insieme il range MPPT e l’Imax dell’inverter.

Cosa succede se commetti un errore di tensione sull’impianto solare?

Se sbagli in eccesso, il problema principale è la sovratensione invernale. In quel caso il rischio è serio: allarme inverter, mancata accensione, stress sui componenti e in casi estremi danno lato DC.

Se sbagli in difetto, il problema è la sottotensione estiva. L’inverter può non raggiungere la finestra MPPT utile, partire tardi al mattino, spegnersi prima la sera o lavorare lontano dal punto ottimale.

In entrambe le situazioni il risultato è lo stesso: meno produzione, più fault e minore affidabilità.

Tipologie di inverter a confronto per ogni impianto fotovoltaico

Ogni tipologia di impianto solare ha regole di dimensionamento specifiche per l’ottimizzazione rendimento solare, con differenze importanti nella gestione delle stringhe e degli MPPT.

Grid-tie, ibrido, off-grid

Negli impianti grid-tie classici il campo moduli è collegato a un inverter che converte energia per l’utenza e la rete. In questo caso si trovano spesso stringhe da 8 a 15 moduli, ma il numero reale dipende sempre da Voc, Vmp, clima locale e limite dell’inverter.

Negli impianti ibridi la logica è più flessibile, perché l’inverter gestisce anche batterie. Spesso gli MPPT hanno finestre di lavoro abbastanza ampie, ma questo non elimina i controlli su tensione massima, minima e corrente.

Negli impianti off-grid, invece, il dimensionamento non riguarda solo la stringa ma anche l’autonomia e i picchi di carico. In molti casi l’inverter viene scelto con margine superiore rispetto al carico continuo, perché deve gestire spunti e variazioni.

Mono o multi-MPPT

Un inverter mono-MPPT può andare bene su tetti semplici, con un solo orientamento e senza ombre significative. Se tutto il campo è omogeneo, la soluzione è lineare ed economica.

Quando invece il tetto è est-ovest o presenta esposizioni miste, un inverter multi-MPPT è spesso preferibile. In questo modo ogni sottocampo segue la propria curva di massima potenza.

Questo è importante anche per come garantire il corretto funzionamento dell’inverter con stringhe di moduli diverse. Se i moduli sono uguali ma installati in condizioni diverse, tenerli sullo stesso MPPT può penalizzare l’intero campo. Se poi sono anche diversi per caratteristiche elettriche, la separazione diventa ancora più importante.

Stringhe separate o unificate?

Se hai azimuth diversi, stringhe separate. Se hai ombre diverse, stringhe separate. Se hai campi omogenei, si può valutare una configurazione unificata.

In pratica, unire stringhe molto diverse sullo stesso MPPT significa accettare mismatch. Ogni volta che una parte del campo “trascina” l’altra fuori dal proprio punto ottimale, la resa cala.

Questa è una delle cause più comuni di perdite nascoste in impianti apparentemente corretti.

Come gestire falde diverse, ombreggiamenti e MPPT multipli

La gestione di tetti con falde differenti e ombre parziali è uno dei punti critici del dimensionamento stringhe. È fondamentale adottare soluzioni differenziate per preservare il rendimento complessivo.

Nel caso di tetto Est/Ovest, con due falde a esposizione contrapposta, è obbligatorio utilizzare due MPPT distinti: ogni orientamento ha picchi di produzione in orari differenti e la condivisione dello stesso canale genererebbe forte mismatch.

Per falde Sud con ombre fisse, come quelle causate da comignoli, alberi o strutture esterne, è consigliabile suddividere le stringhe: le zone ombreggiate vanno raggruppate su MPPT dedicati, per non penalizzare le porzioni di campo totalmente esposte al sole.

L’ombreggiamento parziale riduce la corrente di stringa e altera il funzionamento MPPT: per questo, la suddivisione del generatore fotovoltaico è una scelta progettuale imprescindibile in contesti non uniformi.

Metodo pratico passo dopo passo: calcolare e dimensionare per l’ottimizzazione FV

Seguire una procedura standardizzata per la progettazione di un impianto fotovoltaico garantisce un corretto dimensionamento. e conforme alle normative italiane:

1. raccogliere i dati di targa completi di modulo fotovoltaico e inverter;
2. definire temperatura minima Tmin e temperatura massima Tmax specifiche del sito di installazione;
3. correggere il valore Voc del modulo alla temperatura minima di progetto;
4. correggere il valore Vmp del modulo alla temperatura massima estiva;
5. calcolare il numero massimo di moduli installabili in serie per stringa;
6. calcolare il numero minimo di moduli necessari per rimanere nella finestra MPPT e garantire l’avviamento;
7. verificare la corrente totale complessiva con stringhe in parallelo;
8. distribuire correttamente le stringhe sui diversi canali MPPT dell’inverter.

Tabella dei fattori che influenzano il dimensionamento

Calcolo rapido step-by-step

Segui una procedura semplice e ordinata per eseguire i calcoli stringhe, partendo dai dati base fino alle formule correttive.

Input minimi di progetto

Per calcolare bene servono tre gruppi di dati:

località di installazione, con temperatura minima e massima di progetto

datasheet completo del modulo

datasheet completo dell’inverter

La località conta molto. Un impianto in Lombardia e uno in Sicilia non hanno le stesse condizioni termiche. In zone fredde del Nord, la tensione a vuoto in inverno può salire parecchio. In zone molto calde del Sud, la tensione operativa estiva può scendere più del previsto.

Formula tensione stringa

Per capire come calcolare la Voc della stringa alla temperatura minima di progetto, si usa una formula semplice:

Voc stringa = numero moduli × Voc modulo × fattore di correzione termica

Il fattore di correzione dipende dal coefficiente di temperatura della Voc riportato nel datasheet. In termini pratici, quando la temperatura scende sotto i 25 °C standard, la Voc aumenta.

Una forma utile è:

Voc(Tmin) = Voc(STC) × [1 + |coefficiente Voc| × (25 – Tmin)]

Poi si moltiplica il valore corretto per il numero di moduli in serie.

Esempio semplificato:

Voc modulo = 50 V

coefficiente Voc = 0,3%/°C

temperatura minima di progetto = -10 °C

moduli in serie = 12

Differenza termica: 25 – (-10) = 35 °C

Aumento Voc: 35 × 0,3% = 10,5%

Voc corretta modulo: 50 × 1,105 = 55,25 V

Voc stringa: 55,25 × 12 = 663 V

Se l’inverter accetta massimo 600 V DC, questa stringa non va bene. Bisogna ridurre il numero di moduli.

Lo stesso ragionamento si fa sulla Vmp a caldo, per verificare che la stringa resti dentro il range MPPT nelle condizioni estive.

Formula corrente stringa

Per la corrente si parte dalla Isc del modulo. In molti casi la corrente cambia meno della tensione con la temperatura, ma va comunque verificata.

Una formula pratica è:

Isc corretta = Isc modulo × fattore correttivo

Se poi ci sono più stringhe in parallelo sullo stesso MPPT, la corrente totale è:

Corrente totale MPPT = Isc stringa × numero stringhe parallele

Questa corrente deve restare entro il limite massimo ammesso dall’inverter.

Esempio semplice:

Isc modulo = 13 A

2 stringhe in parallelo sullo stesso MPPT

Corrente totale = circa 26 A, da confrontare con il limite reale del MPPT.

Qui si risponde anche a un’altra domanda pratica: come scegliere il numero di stringhe per ogni MPPT dell’inverter. La scelta non si fa “a occhio”. Si parte dal limite di corrente per MPPT e si verifica quanti paralleli sono ammessi in sicurezza.

Errore di dimensionamento: le problematiche più costose per l’impianto

Molti errori di dimensionamento passano inosservati, ma causano danni e perdite di produzione nel lungo termine.

Sovratensione massima in inverno: criticità della tensione stringhe

È uno degli errori più gravi. In Nord Italia il rischio è maggiore, perché le temperature minime possono scendere molto. Se il progettista usa solo i dati standard del modulo senza correzione termica, il numero di moduli in serie può risultare eccessivo.

Il risultato tipico è una stringa che sembra corretta a 25 °C ma supera il limite dell’inverter nelle mattine fredde e soleggiate. Questo problema è frequente quando si cerca di “riempire” al massimo la stringa per aumentare la tensione media.

Corrente sottostimata in estate

Anche la corrente va verificata con attenzione, soprattutto quando si fanno paralleli. Se il limite di corrente del MPPT è sottostimato o letto male, si può arrivare a saturazione ingresso.

In pratica l’impianto produce, ma non sfrutta tutta l’energia disponibile. È un errore meno evidente della sovratensione, ma economicamente pesa.

Mismatch e ombre parziali

Il mismatch è la perdita dovuta a moduli o stringhe che non lavorano nelle stesse condizioni. Ombre parziali, orientamenti diversi, inclinazioni diverse o moduli con caratteristiche disomogenee possono portare a perdite reali del 10–20%.

Tra gli errori da evitare nel dimensionamento stringhe fotovoltaiche con inverter, questo è uno dei più sottovalutati. A volte la tensione e la corrente sono formalmente corrette, ma la configurazione resta inefficiente perché mette insieme campi troppo diversi.

Normative italiane ed europee da considerare

In Italia i requisiti tecnici per il dimensionamento stringhe fotovoltaiche in impianti connessi alla rete non si fermano ai soli calcoli elettrici. È obbligatorio rispettare il quadro normativo nazionale ed europeo per garantire sicurezza e conformità legale.

La norma CEI 0-21 è centrale per la connessione degli impianti fotovoltaici alla rete bassa tensione: regola interfacce, protezioni elettriche, comportamento dell’inverter in rete e sistemi anti-islanding. La CEI 82-25 rappresenta il riferimento tecnico per la progettazione, installazione e verifica degli impianti FV civili e industriali.

Bisogna distinguere tra buone pratiche di progetto e obblighi normativi vincolanti: tutti i limiti di targa dichiarati dal costruttore dell’inverter rappresentano il riferimento finale e inderogabile per ogni calcolo di dimensionamento stringhe.

Dal lato DC, il dimensionamento stringhe deve essere coerente con i limiti del generatore e dell’inverter. Bisogna inoltre verificare cavi, sezionamento, protezione da sovratensioni e corretta posa in opera.

Incentivi e pratiche Italia

Quando si accede a pratiche con enti nazionali, i dati tecnici dell’impianto devono essere coerenti. Potenza moduli, potenza inverter, configurazione e documentazione devono combaciare con schede tecniche e progetto, in linea con i meccanismi di incentivazione, detrazioni e pratiche amministrative gestite dal GSE [2].

Questo vale per le comunicazioni tecniche, per la documentazione energetica e per eventuali richieste legate a detrazioni o meccanismi gestiti dagli enti competenti. Se il dimensionamento stringhe fotovoltaiche inverter è stato fatto in modo superficiale, le incongruenze emergono facilmente in fase documentale.

Quali documenti servono?

In genere servono:

schede tecniche complete di moduli e inverter

calcoli di stringa archiviati

schema elettrico unifilare

dichiarazioni di conformità dell’impianto

documentazione sulle protezioni installate

Molti utenti chiedono anche: protezione DC inverter cosa controllare? Bisogna verificare almeno presenza e corretto dimensionamento di sezionamento lato DC, protezioni contro le sovratensioni se richieste dal progetto e coordinamento con la tensione massima del generatore. Va inoltre controllato che cavi e connettori siano adatti ai valori di corrente e tensione reali della stringa.

Tool Afore e software utili per calcolare il dimensionamento delle stringhe

Oltre ai calcoli manuali, esistono strumenti e tabelle pratiche che semplificano il dimensionamento e riducono errori di progetto.

Software gratuiti e professionali

Per impianti semplici, i calcoli manuali possono bastare per una prima verifica. Però quando il progetto cresce, usare un software per dimensionamento stringhe fotovoltaiche e verifica compatibilità inverter diventa molto utile.

Esistono configuratori dedicati dei produttori inverter fotovoltaici e il software dimensionamento afore, oltre a software generalisti di progettazione FV e programmi professionali più completi. Questi strumenti aiutano a verificare:

finestre MPPT

numero moduli per stringa

limiti di corrente

comportamento stagionale

perdite per orientamento e ombreggiamento

Per utilizzare correttamente ogni tool di calcolo sono necessari dati precisi: modello modulo completo, schede tecniche inverter, località di installazione, valori Tmin e Tmax locali e tipologia di impianto.

È importante specificare che i software supportano la progettazione, ma il controllo manuale dei limiti elettrici dell’inverter rimane sempre obbligatorio per la validazione finale.

Tabelle pratiche da confrontare

Alcuni valori ricorrono spesso nei progetti residenziali e commerciali. Ad esempio:

Questi intervalli sono utili per orientarsi, ma non sostituiscono il datasheet. Due inverter con stessa potenza AC possono avere limiti DC molto diversi.

Quando usare un tool dedicato?

Un software dedicato è consigliabile soprattutto quando:

il tetto ha più orientamenti

sono presenti ombre parziali

si usano moduli bifacciali

l’impianto integra storage

la potenza supera 10 kW

si vuole confrontare più configurazioni di stringa

In questi casi il rischio di errore sale e la sola verifica manuale può non bastare.

Esempi pratici di dimensionamento campo solare e configurazione MPPT

Analizziamo casi reali residenziali, commerciali e industriali, per applicare concretamente tutti i criteri di dimensionamento delle stringhe.

Esempio residenziale 6 kW Lombardia

Immagina un impianto da circa 6 kW con moduli da 450 W distribuiti su due falde, una est e una ovest. In questo scenario la scelta logica è usare due stringhe separate, una per ogni falda, abbinate a un inverter con due MPPT indipendenti.

Il rapporto DC/AC viene impostato a 1,2, con un oversizing controllato dei moduli. In Lombardia le temperature minime invernali sono molto basse: è obbligatorio correggere la Voc dei moduli e limitare il numero di moduli in serie per non superare i 600 V DC dell’inverter.

Viene verificata anche la tensione minima di avviamento estiva e la corrente massima per ogni MPPT, escludendo fenomeni di saturazione. Questa configurazione risponde bene alla domanda pratica: quanti MPPT servono per tetto a due falde? In un classico est-ovest, due MPPT restano la soluzione più coerente.

Commerciale 20 kW Sicilia

Su un capannone in Sicilia, con alta irradiance e temperature estive elevate, si progetta un impianto da 20 kW con più stringhe separate per esposizione. Un oversizing DC/AC intorno a 1,25 è standard per gli impianti connessi in rete del Sud Italia.

Il rischio principale non è la sovratensione invernale, ma la caduta di Vmp ad alte temperature: si calcola il numero minimo di moduli per mantenere la stringa all’interno della finestra MPPT. Inoltre, si verifica la corrente totale delle stringhe in parallelo per non superare i limiti dei singoli MPPT.

Nel dimensionamento stringhe fotovoltaiche per impianti 5 kW e 20 kW, il principio è lo stesso. Cambia però il peso degli errori: su un impianto commerciale una piccola inefficienza produce un danno economico più grande.

Esempio con stringa da 12 moduli e inverter da 25 kW

Esempio industriale con moduli da 450 W e inverter trifase da 25 kW, limite DC massimo 1000 V e tre MPPT indipendenti.

Si calcola la Voc corretta alla temperatura minima invernale, verificando che 12 moduli in serie non superino la soglia di tensione dell’inverter. Successivamente si controlla la Vmp corretta alla temperatura massima estiva, per garantire la permanenza nella finestra MPPT operativa.

La corrente di stringa e il numero di stringhe in parallelo vengono calibrati sui limiti di ogni singolo canale MPPT. Infine, si definisce la corretta allocazione delle stringhe per distribuire il carico in modo uniforme e ridurre le perdite di produzione.

Bifacciali e storage convengono?

Con moduli bifacciali e sistemi di accumulo aumenta la variabilità operativa. La produzione può cambiare di più in base alla riflessione posteriore, al layout e alla gestione energetica del sistema.

Per questo servono MPPT ampi e verifiche più attente. Il dimensionamento stringhe fotovoltaiche inverter in questi casi non è impossibile, ma richiede una progettazione meno standard. In particolare vanno controllati bene il range MPPT, le correnti ammesse e la logica di carica/scarica se l’inverter è ibrido.

Conclusione

Il dimensionamento stringhe fotovoltaiche inverter non è un dettaglio secondario. È il punto in cui si decide se l’impianto lavorerà bene tutto l’anno o se avrà limiti nascosti. Le tre verifiche fondamentali per ogni impianto fotovoltaico sono sempre le stesse: tensione massima a freddo, tensione utile a caldo, analisi di tensioni e correnti e corrente massima per MPPT, fondamentali per l’ottimizzazione del campo solare.

Da qui derivano tutte le altre scelte: numero di moduli per stringa, numero di stringhe in parallelo, rapporto DC/AC, uso di uno o più MPPT, separazione tra falde diverse e controllo delle protezioni lato DC.

In breve, per come dimensionare le stringhe fotovoltaiche in base alla tensione MPPT dell’inverter, serve partire dai datasheet, correggere i valori per la temperatura reale di progetto e adattare la configurazione al tetto, non il contrario. Ecco perché due impianti con la stessa potenza nominale possono richiedere stringhe molto diverse.

Se il progetto è semplice, una prima verifica manuale è utile. Ma quando entrano in gioco ombre, più orientamenti, storage o potenze maggiori, conviene passare a un calcolo completo eseguito da un tecnico abilitato. È la strada più sicura per avere resa, affidabilità e conformità normativa in Italia.

Domande frequenti

References

https://www.gse.it

https://www.enea.it

https://energy.ec.europa.eu

https://eur-lex.europa.eu
