Inverter per impianti a terra: guida agli inverter fotovoltaici

Scegliere necessario un inverter per impianti a terra richiede più attenzione di quanto sembri. Molti partono da due criteri: potenza e prezzo. In realtà, per un impianto fotovoltaico a terra in Italia contano anche altri fattori: rendimento reale, conformità alla CEI 0-21, gestione delle dispersioni, comportamento con caldo intenso, umidità e polvere, oltre alla compatibilità con agrivoltaico e impianti utility di grandi dimensioni.

L’inverter è il cuore elettrico del sistema fotovoltaico. È il dispositivo che permette di convertire la corrente continua generata dai pannelli solari in corrente alternata utilizzabile o da immettere in rete verso la rete elettrica nazionale. Se la scelta è sbagliata, si possono avere perdite di produzione di energia, fermate ricorrenti, più manutenzione e problemi in fase di connessione o con le pratiche GSE.

Negli impianti a terra questo tema pesa ancora di più. Il terreno può creare umidità persistente, polvere, rischio di roditori e layout meno regolari rispetto a un tetto. Inoltre, la complessità cresce in modo strutturato in base alla classe dimensionale dell’impianto, che distinguiamo in modo coerente in tutta la guida:

• 10–20 kW: piccoli impianti a terra
• 20–100 kW: commerciali e agricoli
• 100–500 kW: C&I di grandi dimensioni
• 500 kW+: utility o semi-utility

Questa segmentazione definisce direttamente i criteri di scelta dell’inverter, dalla potenza alla compatibilità normativa e alla connessione alla rete, evitando salti dimensionale non giustificati tra 20 kW, 50 kW, 500 kW e 1 MW.

In questa guida vedremo come funziona l’inverter fotovoltaico in un parco a terra, quando conviene usare inverter di stringa o centralizzati, quali specifiche contano davvero e quali norme italiane bisogna rispettare. Vedremo anche i problemi più frequenti sul campo e come prevenirli.

Cos’è un inverter per impianti a terra e quando serve

Prima di analizzare le differenze rispetto ai sistemi tradizionali da tetto, è utile inquadrare rapidamente le peculiarità degli inverter pensati espressamente per installazioni a terra, che operano in ambienti più esposti e con esigenze tecniche differenti.

Differenza tra inverter per impianti a terra e inverter rooftop

Un inverter per impianti a terra è un inverter fotovoltaico pensato per lavorare in condizioni più gravose rispetto a molti sistemi rooftop. In un impianto sul tetto, spesso si hanno taglie più piccole e una geometria più semplice. In un campo fotovoltaico a terra, invece, si lavora spesso con potenze da 50-100 kW e oltre, con più sezioni, più distanze e una maggiore complessità di cablaggio.

La differenza pratica sta soprattutto in tre aspetti. Il primo è l’esposizione continua agli agenti atmosferici: pioggia, polvere, escursioni termiche e irraggiamento diretto. Il secondo è la maggiore complessità della connessione alla rete pubblica, perché impianti di grandi dimensioni richiedono una gestione più precisa di sincronizzazione, protezioni e scambio di energia elettrica. Il terzo è la variabilità del terreno, che può creare orientamenti diversi, ombreggiamento parziale e stringhe non omogenee.

In Italia questi inverter solari trovano impiego soprattutto in impianti industriali, commerciali, agrivoltaico e parchi fotovoltaici. Il mercato recente mostra una forte crescita degli inverter di stringa nella fascia 50-100 kW, scelti in circa il 70% dei nuovi grandi progetti per la loro modularità.

In quali impianti viene utilizzato

L’uso dell’inverter per impianti a terra varia sensibilmente in base alla classe dimensionale, con casi d’uso, architetture e complessità definite per ciascuna fascia.

10–20 kW: piccoli impianti a terra

• Architettura più comune: inverter di stringa compatti, 1–2 MPPT
• Priorità tecniche: semplicità di installazione, costo contenuto, grado di protezione adeguato
• Complessità di connessione: bassa, solitamente in BT, iter semplificato

20–100 kW: commerciali e agricoli

• Architettura più comune: inverter di stringa multi-MPPT, spesso 4–12 canali
• Priorità tecniche: gestione di ombreggiamenti parziali, flessibilità di layout, compatibilità agrivoltaico
• Complessità di connessione: media, sempre in BT ma con verifiche più dettagliate da parte del gestore di rete
• Esempio pratico: in questa fascia sono spesso preferibili inverter di stringa multi-MPPT per adattarsi a terreni non uniformi.

100–500 kW: C&I grandi

• Architettura più comune: soluzioni modulari con più inverter di stringa da 50–100 kW
• Priorità tecniche: ridondanza, monitoraggio granulare, efficienza europea elevata
• Complessità di connessione: medio-alta, con analisi di impatto sulla rete locale

500 kW+: utility o semi-utility

• Architettura più comune: sistemi modulari o ibridi con inverter di stringa o centralizzati, architetture 1500 V
• Priorità tecniche: coordinamento con cabina di trasformazione, gestione della potenza reattiva, strategie di ridondanza
• Complessità di connessione: alta, spesso in MT con coinvolgimento di Terna o gestori di rete nazionali
• Esempio pratico: per impianti da 500 kW–1 MW+ la scelta va coordinata con la progettazione della cabina, la connessione MT e la strategia di ridondanza dell’impianto.

In zone collinari, con file orientate in modo diverso o con gestione ombreggiamento terreno complessa, diventano molto utili inverter con più MPPT, cioè più inseguitori del punto di massima potenza, soprattutto nelle fasce 20–100 kW e superiori.

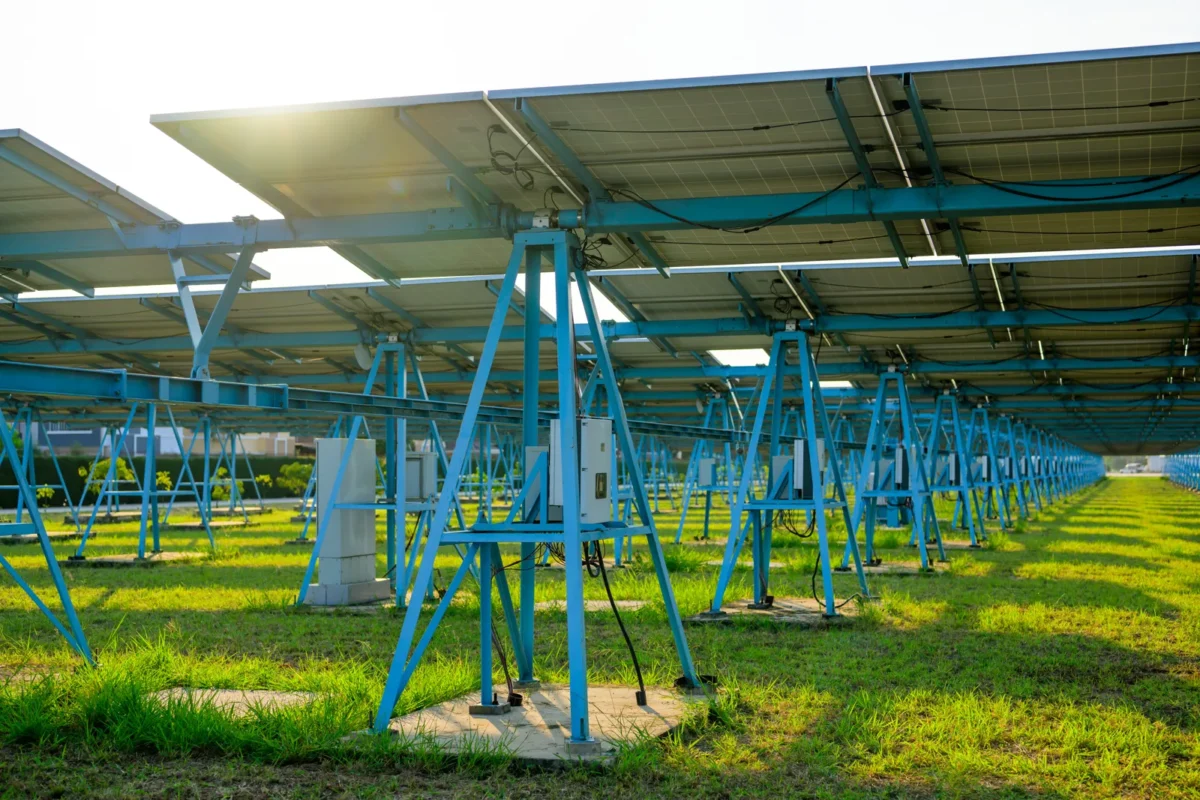

Come funziona in un parco fotovoltaico

Il principio base è semplice. I pannelli solari fotovoltaici producono energia in corrente continua. L’inverter serve a trasformare la corrente continua in corrente alternata a 50 Hz, adatta per i carichi locali o per la connessione alla rete. Questo processo è essenziale in ogni impianto solare connessi alla rete elettrica di tipo on-grid e off-grid.

Oltre alla conversione, l’inverter gestisce il maximum power point tracker o MPPT. In pratica, cerca il punto di lavoro in cui i moduli fotovoltaici possono generare la massima potenza disponibile in quel momento. Nei campi a terra questa funzione è importante perché esposizione, temperatura e ombreggiamento possono cambiare tra una stringa e l’altra.

I modelli più evoluti integrano anti-islanding, controllo della potenza reattiva, monitoraggio delle stringhe, diagnostica remota e funzioni di zero-export. Queste funzioni aiutano a mantenere il sistema stabile e conforme alle richieste della rete elettrica.

Quando conviene scegliere un inverter di stringa o centralizzato

La domanda è molto comune: meglio inverter di stringa o centralizzati per impianti a terra? La risposta dipende dal tipo di impianto.

L’inverter di stringa è in genere più adatto quando il terreno non è perfettamente uniforme, quando ci sono orientamenti diversi o quando si vuole una maggiore ridondanza. Se un’unità si ferma, il resto dell’impianto continua a produrre. Inoltre, in vari casi studio, questa architettura ha permesso di ridurre i costi BoS fino al 15%.

L’inverter centralizzato, d’altra parte, può essere interessante in campi molto uniformi, estesi e con una progettazione fortemente centralizzata. Semplifica alcuni aspetti dell’architettura elettrica, ma può essere meno flessibile in presenza di ombre, disuniformità o ampliamenti futuri.

Per un impianto a terra da 1 MW, oggi la scelta più frequente è una soluzione modulare con più inverter di stringa da 50 o 100 kW, soprattutto se si vogliono ridurre i tempi di fermo e gestire meglio eventuali differenze tra le stringhe. Un centralizzato può ancora avere senso in layout molto omogenei, ma nella pratica italiana recente prevale la modularità.

Come scegliere un inverter per impianti a terra

La scelta del tipo di inverter per un impianto solare dipende da una serie di parametri tecnici che vanno adattati alle dimensioni del sito, alle caratteristiche del terreno e alla progettazione di un impianto fotovoltaico.

Potenza nominale, sovradimensionamento e taglie più diffuse

Le taglie più comuni per gli impianti a terra sono 50 kW e 99-100 kW. In impianti utility o commerciali più grandi, si usano architetture multiple. La scelta della potenza non si fa guardando solo la potenza totale dei pannelli solari. Bisogna valutare il rapporto DC/AC, il profilo di irraggiamento del sito e l’obiettivo dell’impianto: autoconsumo, cessione o combinazione dei due.

In alcuni modelli avanzati è possibile gestire un overload fino al 160% per 2 secondi. Questo dato è utile nei picchi brevi, ma non sostituisce un corretto dimensionamento. Se l’inverter è troppo piccolo rispetto al campo FV, si rischia clipping, cioè taglio della potenza disponibile. Se è troppo grande, si paga una taglia che lavora sotto utilizzo per gran parte del tempo.

Il punto chiave è dimensionare l’inverter sul comportamento reale del sito, non solo sulla potenza di targa dei moduli.

Numero di MPPT e gestione di terreni complessi

In un impianto a terra il numero di MPPT conta molto. I modelli con 4-12 MPPT offrono una migliore gestione di terreni irregolari, esposizioni diverse e ombre parziali. Questa caratteristica è particolarmente utile in aree collinari, in siti agrivoltaici o dove la struttura dell’impianto crea file non perfettamente uniformi.

Più MPPT significano più capacità di separare elettricamente gruppi di stringhe con comportamento diverso. In pratica, se una zona del campo riceve meno sole o è più calda, non trascina verso il basso tutto l’impianto. Questo migliora il rendimento e riduce le perdite.

Tensione DC e architettura 1000V o 1500V

Un altro aspetto decisivo è la tensione lato corrente continua. Le architetture più comuni lavorano a 1000 V o 1500 V. Nei grandi impianti, il 1500 V è spesso scelto perché consente stringhe più lunghe, meno cablaggi e minori perdite elettriche.

Questa scelta però va coordinata con tutto il sistema fotovoltaico: moduli, protezioni, sezionatori, SPD e sicurezza lato CC. Non è quindi una scelta isolata. Influenza CAPEX, layout, manutenzione e progettazione della cabina o della cabina trasformazione, se prevista.

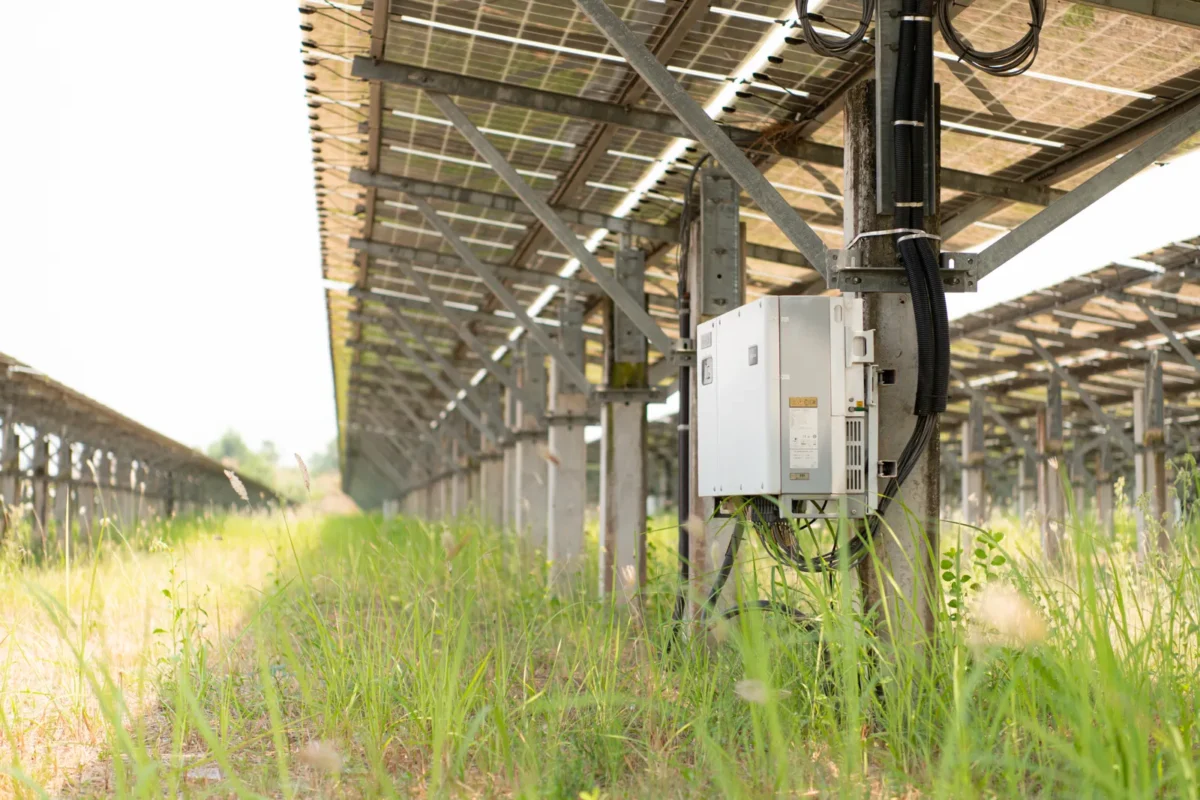

Grado di protezione e installazione outdoor

Per un impianto a terra serve un grado di protezione adeguato all’esterno. In molti casi IP65 è il minimo consigliabile. In contesti più severi cresce l’attenzione verso IP66, soprattutto dove ci sono polvere fine, pioggia battente, salsedine o forti escursioni termiche.

Chi chiede come proteggere l’inverter dall’umidità del suolo deve guardare prima di tutto alla posa. L’inverter non dovrebbe stare vicino al livello del terreno. Una buona pratica è installarlo rialzato di 1-1,5 metri, in area ventilata, evitando ristagni e accumuli di fango o erba alta. Sono utili cabinet ventilati, protezioni meccaniche e una corretta separazione dei cavi.

Il grado IP da solo non basta. Se l’inverter è posato male, con scarsa ventilazione o esposto a spruzzi e umidità costante, il rischio di guasti resta alto.

Normative italiane ed europee da rispettare

Gli impianti fotovoltaici a terra sono soggetti a un quadro normativo preciso che definisce sicurezza, connessione alla rete e rispetto dei criteri europei e nazionali.

CEI 0-21 V4: requisiti essenziali per impianti a terra

In Italia la conformità normativa è un punto centrale. La CEI 0-21 V4, aggiornata nel 2022, disciplina principalmente la connessione degli impianti fotovoltaici in BT (bassa tensione) ed è particolarmente rilevante per gli inverter oltre 20 kW. Impianti a terra di grandi dimensioni (generalmente 500 kW e oltre) possono invece richiedere la connessione in MT (media tensione), con regole tecniche e richieste di rete differenti e più stringenti.

La norma impone funzioni essenziali come anti-islanding, controllo della potenza reattiva con cosφ 0,95 e corretto coordinamento con le protezioni di interfaccia. La scelta dell’inverter influisce direttamente su:

• configurazione delle protezioni di interfaccia
• eventuale necessità di sistemi di protezione esterni aggiuntivi
• architettura della cabina e del trasformatore
• documentazione tecnica da presentare al gestore di rete e a Terna negli impianti in MT.

Un impianto solare da 20–100 kW connessi alla rete elettrica in BT segue un percorso autorizzativo diverso da un impianto 500 kW+ con connessione in MT verso la rete elettrica nazionale. È fondamentale verificare che la certificazione dell’inverter sia coerente con lo schema di connessione approvato dal gestore di rete, per evitare rifiuti in fase di messa in servizio o problemi con le pratiche GSE.

Se l’inverter non è conforme, si possono avere problemi di connessione e, nei casi previsti, anche con gli incentivi o con le pratiche verso il GSE. Per questo è essenziale verificare sempre le certificazioni del costruttore e la corrispondenza al progetto effettivo dell’impianto.

Messa a terra, resistenza e sicurezza lato CC

La messa a terra e la sicurezza lato corrente continua (DC) sono elementi fondamentalmente legati alla continuità di esercizio e alla sicurezza degli impianti a terra, soprattutto con l’uso diffuso dei sistemi transformerless. Una progettazione non corretta in questo ambito può compromettere anche l’efficienza di inverter nominalmente performanti, causando allarmi ricorrenti e fermate costose.

Collegamento tra qualità della terra, transformerless e continuità di esercizio

La qualità della messa a terra è direttamente proporzionale all’affidabilità dei sistemi transformerless:

• I transformerless non hanno l’isolamento nativo del trasformatore, quindi la messa a terra lato DC assume un ruolo critico nel rilevare dispersioni e proteggere l’impianto. Una resistenza di terra superiore a 10 Ω o un isolamento Riso <1 MΩ triggera immediatamente allarmi di sicurezza e ferma l’inverter.
• In terreni con umidità elevata (es. agrivoltaico, zone costiere) o suoli con bassa conduttività (es. suoli calcarei), la messa a terra richiede soluzioni specifiche: elettrodi di terra aggiuntivi, sali conduttivi o sistemi di irrigazione periodica (per mantenere la conduttività), altrimenti la resistenza di terra aumenta con il tempo, causando allarmi ricorrenti.

Progettazione lato DC non corretta: impatti sugli allarmi e l’uptime

Anche un inverter con elevate specifiche tecniche può subire fermate frequenti se la progettazione lato DC è deficitaria:

• Cavi DC con isolamento insufficiente, connettori non impermeabili o routing troppo vicino al suolo favoriscono l’ingresso di umidità, riducendo l’isolamento e generando allarmi di dispersioni.
• Mancanza di protezioni SPD lato DC o sezionatori non coordinati può amplificare i danni da surriscaldamento o sovratensioni, causando guasti permanenti e fermate prolungate.
• Esempio pratico: Un impianto da 200 kW con inverter transformerless efficienti (99% di efficienza) ha registrato un uptime di solo 88% a causa di una messa a terra non adatta (resistenza 15 Ω) e cavi DC posati a contatto con il suolo. Dopo aver installato elettrodi di terra aggiuntivi (riducendo la resistenza a 8 Ω) e protetto i cavi con tubi impermeabili, l’uptime è salito a 97,5%, e le fermate sono passate da 12 a 2 al mese.

Legame tra sicurezza e disponibilità dell’impianto

La sicurezza lato DC non è solo un requisito normativo (CEI 0-21 V4), ma un fattore chiave per la disponibilità dell’impianto:

• Una messa a terra ben progettata e monitorata evita fermate non programmate, garantendo una produzione costante.
• La rilevazione tempestiva di dispersioni protegge non solo le apparecchiature (inverter, moduli, cablaggi), ma anche le persone che lavorano sull’impianto (manutentori, tecnici).
• Nei sistemi transformerless, la sicurezza lato DC e l’uptime sono interdipendenti: una mancanza di sicurezza causa fermate, e le fermate prolungate aumentano il rischio di danneggiamenti ulteriori (es. umidità che si accumula nel cabinet).

Requisiti GSE, scambio sul posto e zero-export

Gli inverter destinati a impianti a terra devono essere compatibili con una rete a 50 Hz e gestire in modo operativo le logiche di scambio sul posto e di zero-export. Si distinguono tre modalità principali:

• Limite fisso di immissione: l’inverter blocca la produzione oltre una soglia prestabilita
• Controllo dinamico dell’export: regolazione in tempo reale in base alla potenza assorbita dal carico
• Zero-export tramite contatore o controller esterno: dispositivo certificato che comunica con l’inverter per annullare completamente l’immissione in rete.

Queste funzioni diventano decisive in:

• siti orientati esclusivamente o principalmente all’autoconsumo
• punti di connessione deboli o con vincoli di rete restrittivi
• contesti agricoli o rurali dove la rete non tollera eccessive immissioni.

Alcune soluzioni di zero-export richiedono accessori esterni certificati, che incidono sulla compatibilità dell’inverter, sui tempi di messa in servizio e sulla documentazione da presentare al gestore di rete e al GSE. Per impianti oltre 50 kW le pratiche sono più articolate e richiedono una documentazione tecnica molto precisa.

Chi si chiede quali sono i permessi per un impianto fotovoltaico a terra deve sapere che la risposta dipende da taglia, area, vincoli paesaggistici, destinazione del suolo e modalità di connessione. In molti casi servono autorizzazioni edilizie o energetiche specifiche, verifica di compatibilità urbanistica, pratica di connessione al gestore di rete e adempimenti verso GSE o Terna, soprattutto per impianti più grandi. In agrivoltaico si aggiungono regole specifiche sull’uso del suolo.

RED II, agrivoltaico e limiti di utilizzo del suolo

La direttiva RED II, recepita in Italia nel 2023, ha dato un quadro più chiaro allo sviluppo delle rinnovabili. Per l’agrivoltaico, il tema del consumo di suolo è centrale e viene spesso richiamato il limite del 70% di copertura del terreno in determinate configurazioni.

Anche l’inverter entra in questo quadro, perché deve essere adatto all’esterno e tollerare temperature tipiche dei siti aperti: fino a +60°C e fino a -25°C nei casi previsti. Questo influenza scelta del modello, posizione e strategie di ventilazione.

Prestazioni reali: rendimento, derating e durata

Le performance degli inverter per impianti a terra non dipendono solo dai dati dichiarati in laboratorio, ma da fattori reali come l’efficienza operativa, il comportamento termico, la durabilità nel tempo e la scelta tra architetture con o senza trasformatore.

Qual è l’efficienza reale di un inverter per impianti a terra?

Un buon inverter per impianti a terra oggi lavora in un range di efficienza atteso del 98-99%. In casi reali su parchi commerciali italiani si sono raggiunti valori fino a 99,2%. Tuttavia, il dato di picco non basta.

Per capire il rendimento vero bisogna guardare all’efficienza europea, alla qualità del cablaggio, alla ventilazione e alla temperatura ambiente. Un inverter fotovoltaico con ottimo dato di laboratorio può rendere meno sul campo se installato in modo scorretto o in un sito molto caldo.

Derating termico: quanto pesa nelle regioni più calde?

Nelle regioni meridionali, e in particolare nel Sud Italia, il derating termico è un problema concreto. In diversi casi reali si sono osservati cali di potenza del 5-10% in estate, causati da surriscaldamento.

Incidono tre fattori: esposizione diretta, ventilazione insufficiente e taglia non ottimale dell’inverter. Per limitare il problema servono cabinet ventilati, corretto distanziamento e un modello con buona gestione termica. In pratica, se il sito è in Sicilia, Puglia o in aree molto assolate, la tenuta al caldo deve pesare quasi quanto l’efficienza dichiarata.

Durata utile e degradazione nel tempo

La vita utile tipica di questi inverter è di 20-25 anni. La degradazione annua indicativa è intorno a 1-2%, anche se il dato reale dipende da qualità costruttiva, condizioni ambientali e manutenzione.

Per questo il costo iniziale non è l’unico parametro. Contano estensione di garanzia, disponibilità dei ricambi, assistenza in Italia e monitoraggio predittivo. Un fermo in alta stagione può avere un impatto economico superiore al piccolo risparmio ottenuto in fase di acquisto.

Trasformatore o transformerless: pro e contro

Gli inverter transformerless sono oggi la scelta dominante negli impianti utility e commerciali a terra, ma la decisione tra transformerless e con trasformatore passa attraverso compromessi tecnici che influenzano affidabilità, sicurezza e rendimento a lungo termine. Ecco una dettagliata analisi dei pro, contro e delle attenzioni specifiche:

Perché i transformerless sono oggi più diffusi

La diffusione massiva dei transformerless è legata a tre fattori chiave:

1. Efficienza e rendimento: Il 1-2% in più di efficienza si traduce in produzione aggiuntiva annuale significativa, soprattutto per impianti di grandi dimensioni (es. per un impianto da 1 MW, 1% in più di efficienza corrisponde a ~87,6 MWh/anno in più).
2. Costo e sostenibilità: La riduzione di peso e materiali (in particolare il trasformatore) abbassa il costo iniziale e i costi di trasporto/installazione, allineandosi alle esigenze di transizione energetica e sostenibilità.
3. Adattabilità a impianti moderni: I transformerless sono più compatibili con architetture 1500 V, che permettono stringhe più lunghe, meno cablaggi e minor perdite elettriche — fondamentale per impianti 500 kW+ e utility.

Attenzioni extra per i transformerless: messa a terra e monitoraggio isolamento

I transformerless non hanno il trasformatore che garantisce l’isolamento tra DC e AC, quindi richiedono:

• Messa a terra lato DC accurata: La resistenza di terra deve essere strettamente inferiore a 10 Ω, e la soglia di isolamento Riso deve essere sempre >1 MΩ. Qualsiasi deviazione da questi valori causa allarmi di isolamento e fermate dell’inverter.
• Monitoraggio isolamento continuo: Non basta un controllo periodico; è necessaria una diagnostica granulare (a livello stringa) per intercettare dispersioni tempestive, soprattutto in siti umidi.
• Protezioni aggiuntive: SPD (Dispositivi di Protezione da Sorpresi) specifici per lato DC e separazione rigorosa dei cavi DC/AC, per evitare interferenze e dispersioni.

Influenza di umidità, posa cavi e qualità lato DC sull’uptime

L’uptime degli inverter transformerless dipende in modo critico dalle condizioni ambientali e dalla progettazione lato DC:

• Umidità del suolo: In terreni umidi (es. agrivoltaico in zone，campi vicino a corsi d’acqua), l’umidità si diffonde ai cavi e ai connettori, riducendo l’isolamento e causando allarmi ricorrenti. Un inverter transformerless in un sito con umidità persistente, senza posa rialzata e ventilazione adatta, può avere un uptime ridotto del 10–15%.
• Posa dei cavi: Cavi DC posati troppo vicino al suolo, senza protezione meccanica (es. tubi impermeabili) o con connettori esposti, sono soggetti a danneggiamenti da roditori o umidità, causando dispersioni.
• Qualità del lato DC: Moduli fotovoltaici con isolamento difettoso, connettori usurati o cablaggi di scarsa qualità aumentano il rischio di allarmi di isolamento, anche se l’inverter è tecnicamente efficiente.

Esempi pratici

1. Terreni umidi (es. agrivoltaico in Veneto): Un impianto da 50 kW con inverter transformerless, posato a 50 cm dal suolo (invece di 1–1,5 m) e senza cabinet ventilato, ha registrato 8 allarmi di isolamento in 6 mesi, con fermate totali di 48 ore. Dopo aver rialzato l’inverter a 1,2 m, installato cabinet ventilati e sostituito i cavi DC con protezione impermeabile, gli allarmi sono diminuiti del 90%, e l’uptime è passato da 92% a 98%.
2. Routing dei cavi (es. parco fotovoltaico in Puglia): In un impianto da 100 kW, i cavi DC sono stati posati lungo il suolo senza tubi protettivi, causando danneggiamenti da roditori e dispersioni. L’inverter transformerless ha generato allarmi di isolamento quotidiani; dopo aver riprogettato il routing con tubi in PVC e separato i cavi DC/AC, le fermate sono cessate, e la produzione è aumentata del 3%.

Problemi frequenti negli impianti a terra e come prevenirli

Gli impianti fotovoltaici a terra sono esposti a sollecitazioni ambientali e meccaniche particolari, che possono causare guasti ricorrenti e ridurre la produzione energetica.

Dispersioni verso terra e errori di isolamento

Le dispersioni verso terra sono tra i problemi più frequenti. Si stima che riguardino circa il 15-20% degli impianti a terra. Le cause più comuni sono umidità del terreno, cavi danneggiati, connessioni deteriorate e danni provocati da roditori.

Gli effetti sono noti: stop dell’inverter, allarmi ricorrenti, perdita di produzione di energia e maggiore difficoltà di diagnosi. Una misura periodica dell’isolamento e un controllo accurato dei cavi lato CC aiutano a intercettare il problema prima del fermo completo.

Cosa succede se l’impianto non è ben messo a terra?

Quando l’impianto non è ben messo a terra aumentano guasti intermittenti, errori di isolamento e fuori servizio. In condizioni piovose, alcune discussioni tecniche riportano perdite di produzione fino al 10-15%. Questo succede perché l’umidità rende più probabili dispersioni e letture anomale lato CC.

Il problema è particolarmente sentito in zone con umidità elevata o terreni spesso bagnati. Per questo la progettazione della terra e la continuità dei collegamenti devono essere verificate con attenzione, anche dopo l’avviamento.

Polvere, pioggia e roditori: rischi sottovalutati

Un impianto a terra è più esposto rispetto a un impianto domestico su tetto. La polvere può peggiorare il raffreddamento degli inverter. La pioggia può aumentare il rischio di umidità nei passaggi critici. I roditori possono danneggiare cavi di terra, isolamento delle stringhe e canaline.

Per ridurre questi rischi servono protezioni meccaniche, ispezioni periodiche, canalizzazioni ben chiuse e una scelta attenta del grado IP. Anche la manutenzione dell’area intorno all’inverter aiuta.

Come fare manutenzione preventiva sugli inverter da campo

La manutenzione preventiva deve controllare dispersioni, ventilazione, serraggi elettrici e log eventi. Sono molto utili termografie e misure di isolamento, perché permettono di rilevare anomalie prima del blocco.

Nei siti remoti il monitoraggio remoto è quasi indispensabile. Bisogna però verificare bene connettività e affidabilità della piattaforma, perché in aree isolate i dati possono essere incompleti o in ritardo.

Un altro tema pratico è come gestire la manutenzione dell’erba sotto i pannelli. L’erba troppo alta trattiene umidità, ostacola l’ispezione dei cavi e può peggiorare la ventilazione delle apparecchiature vicine al suolo. La soluzione più efficace è una gestione periodica del verde con sfalcio programmato o altre tecniche compatibili con l’uso agricolo del sito. L’obiettivo non è solo tenere pulito il campo, ma anche ridurre umidità, rischio incendi e danni ai cablaggi.

Installazione corretta e best practice di progetto

Un’installazione curata e il rispetto delle best practice di progetto sono fondamentali per garantire affidabilità, efficienza e durata nel tempo degli inverter per impianti a terra.

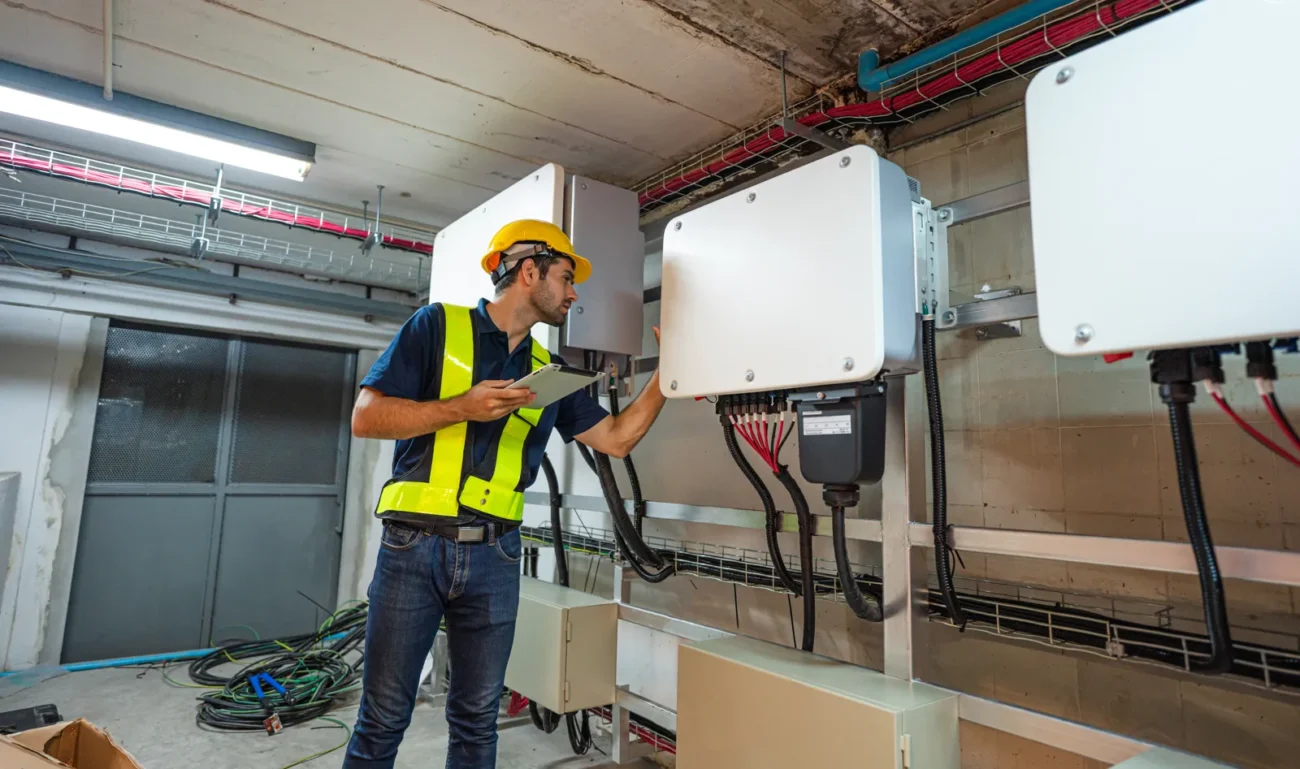

Posizionamento dell’inverter e ventilazione

Il posizionamento corretto è una delle scelte che incidono di più su efficienza e durata. L’inverter dovrebbe essere installato rialzato da terra di 1-1,5 m, lontano da ristagni, polvere accumulata e ostacoli al flusso d’aria.

Serve anche rispettare le distanze minime per manutenzione e raffreddamento indicate dal produttore. Una macchina troppo vicina a pareti, reti o vegetazione può surriscaldarsi più facilmente. In breve, il miglior inverter può rendere poco se installato male.

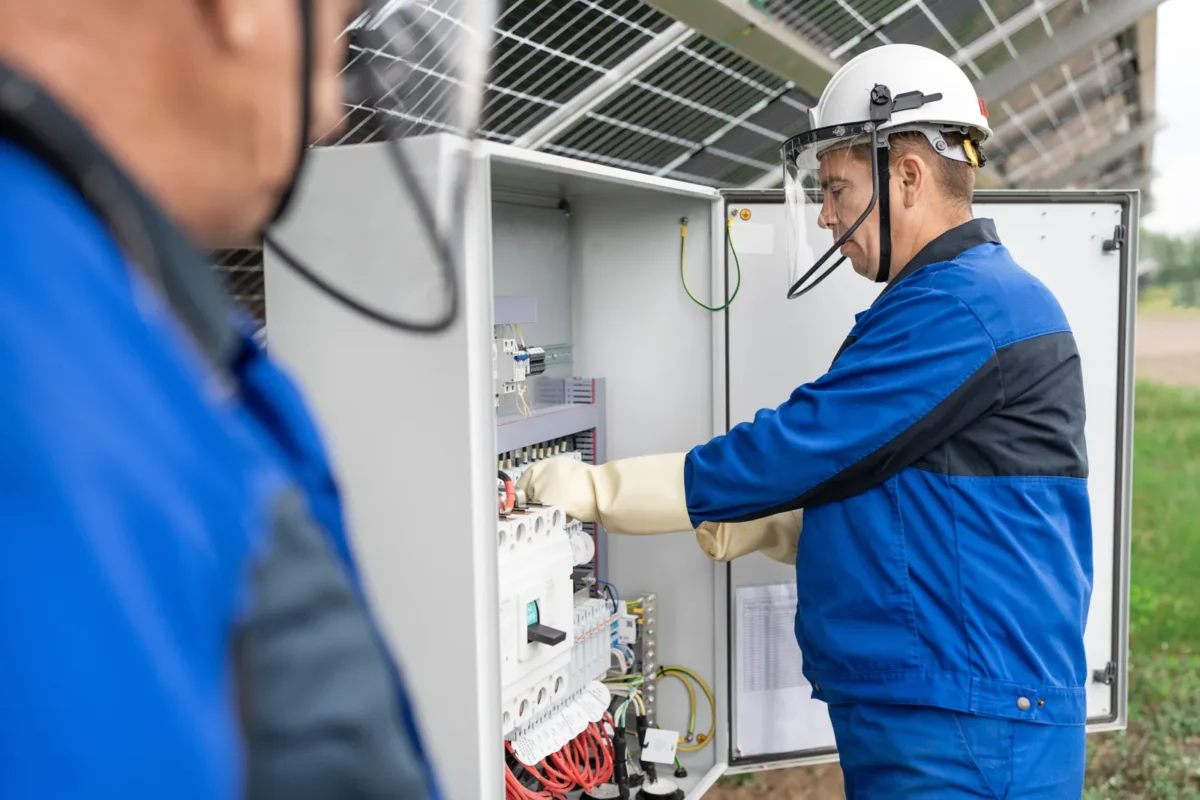

Protezioni elettriche e cablaggio lato CC/CA

Sul lato elettrico sono in genere necessari fusibili lato CC, SPD quando richiesti, sezionatori coordinati e cablaggi ordinati che limitino perdite e semplifichino la manutenzione. Bisogna evitare connessioni esposte, passaggi in canaline non protette e differenze di potenziale non gestite.

La progettazione elettrica deve essere coerente con la CEI 0-21 e con le specifiche del produttore. Questo vale sia per sistemi on-grid sia per configurazioni più complesse con eventuale accumulo, anche se negli impianti utility a terra la batteria non è sempre presente. Quando esiste un sistema di accumulo, serve verificare la piena compatibilità tra inverter, batteria, protezioni e logiche di gestione energetica.

Monitoraggio remoto e gestione di siti isolati

Nei siti remoti il monitoraggio remoto è fondamentale per mantenere l’efficienza e ridurre i costi di O&M (Operation & Maintenance), ma la sua scelta deve essere basata su criteri concreti adattati al tipo di impianto e alla posizione:

1.Livello di visibilità:

• Visibilità a livello stringa: Permette di identificare guasti specifici in un gruppo di moduli, essenziale per impianti eterogenei (es. agrivoltaico con ombreggiamenti variabili).
• Visibilità a livello MPPT: Utile per diagnosticare problemi di tracciamento della potenza massima, ma insufficiente per localizzare guasti specifici in siti con layout complessi. Per O&M in campi eterogenei, la sola diagnostica MPPT non basta: è necessaria la visibilità a livello stringa per intervenire in modo mirato e ridurre i tempi di fermo.

2.Tipi di monitoraggio:

• Logger locale + piattaforma cloud: Soluzione ideale per siti isolati, perché il logger memorizza i dati in locale (buffer) anche in caso di assenza di connettività, sincronizzandosi automaticamente con la cloud quando la connessione viene ripristinata.
• Sola piattaforma cloud: Risulta rischiosa in siti con connettività instabile, perché può causare perdita di dati e ritardi nella rilevazione di allarmi.

3.Opzioni di comunicazione:

• Ethernet: Connettività stabile per siti vicini a infrastrutture urbane (es. impianti commerciali 20–100 kW).
• 4G: Soluzione preferita per siti rurali o agricoli isolati, dove l’Ethernet non è disponibile; è importante verificare la copertura della rete mobile nel punto di installazione.
• RS485/Modbus: Protocollo standard per l’integrazione con sistemi di controllo locale (es. cabinet di protezione), utile per impianti 500 kW+ che richiedono integrazione con SCADA (Sistema di Controllo e Monitoraggio Industriale).
• Integrazione SCADA: Obbligatoria per impianti utility (500 kW+), permettono di centralizzare il monitoraggio con altre infrastrutture energetiche e gestire interventi automatici in caso di guasti.

4.Gestione degli allarmi e buffer dati:

• Ritardi di notifica: Deve essere inferiore a 15 minuti per garantire interventi rapidi; in siti con production alta (es. 1 MW+), i ritardi superiori a 30 minuti possono causare perdite economiche significative.
• Buffer dati offline: Capacità di memorizzare almeno 7–14 giorni di dati in locale, fondamentale per siti con connettività intermittente (es. agrivoltaici in zone collinari).

Esempi pratici:

• Siti agricoli isolati: Preferire logger locale + connettività 4G, con buffer dati per 14 giorni e notifiche via SMS/email in caso di allarme. La visibilità a livello stringa è essenziale per diagnosticare guasti causati da roditori o umidità, senza dover visitare il sito frecuentemente.
• Campi con connettività instabile: Evitare soluzioni a sola cloud; optare per inverter con logger integrato e connettività 4G backup, per garantire che i dati non vengano persi e che gli allarmi siano comunicati tempestivamente.

Quali verifiche fare prima della messa in servizio?

Prima della messa in servizio serve una check-list chiara: conformità documentale, continuità delle terre, test di isolamento, verifica dei parametri di rete e prova delle funzioni anti-islanding. È poi importante controllare la corretta configurazione degli MPPT, gli eventuali limiti di immissione e la coerenza dei dati di monitoraggio.

Un collaudo accurato riduce il rischio di contestazioni future e aiuta a definire una baseline iniziale di performance, utile per capire se l’impianto sta lavorando come previsto.

Casi studio e applicazioni reali in Italia

In Italia, gli impianti fotovoltaici a terra presentano caratteristiche molto diverse a seconda della regione, della potenza installata e del contesto applicativo.

Lombardia: parco commerciale con inverter da 100 kW

In un caso italiano del 2024, un parco commerciale da 5 MW ha utilizzato unità da 100 kW in architettura modulare. L’efficienza riportata è arrivata a 99,2%, con una riduzione dei costi BoS del 15% rispetto a una soluzione centralizzata. Questo esempio mostra bene perché, in molti contesti, la modularità è utile per dell’impianto fotovoltaico: più flessibilità, più semplicità in fase di ampliamento e minore impatto del fermo di un inverter ibridi.

Puglia: agrivoltaico con inverter di stringa 50-100 kW

Nei progetti agrivoltaici del Sud Italia tra 2023 e 2025, le taglie 50-100 kW sono risultate molto adatte per gestire differenze di stringa, modularità e manutenzione semplificata. La corretta messa a terra ha contribuito a evitare fino al 90% dei downtime legati a guasti di isolamento. In siti agricoli, dove il rapporto con suolo, vegetazione e umidità è molto diretto, questa attenzione fa una differenza concreta.

Veneto: risoluzione delle dispersioni in un impianto a terra

Un caso del 2024 ha mostrato che errori di isolamento ricorrenti possono essere risolti con il rinforzo dell’impianto di terra. Dopo l’intervento, l’uptime è stato ripristinato fino al 98%. È un esempio utile perché mostra come la causa dei fault non sia sempre nell’inverter stesso, ma spesso nell’ambiente elettrico che lo circonda.

Emilia-Romagna e contenuti tecnici divulgativi

In contenuti tecnici italiani su installazioni reali in parchi a terra si segnala, in alcuni casi, un ROI fino al 5% migliore rispetto a certi impianti rooftop. Le domande del pubblico si concentrano spesso su roditori, affidabilità del monitoraggio e protezioni outdoor. Questo conferma che la scelta dell’inverter non è solo una questione di scheda tecnica, ma di comportamento nel contesto reale.

Confronto pratico: criteri per scegliere il modello giusto

La scelta dell’inverter dipende fortemente dalla potenza dell’impianto, dalle condizioni del sito e dalle logiche di gestione dell’energia.

Inverter di stringa o centralizzato per un impianto da 500 kW+

Per un impianto da 500 kW+, l’inverter di stringa è spesso consigliato quando servono flessibilità, ridondanza e MPPT multipli. È la scelta più comune se il terreno non è perfettamente uniforme o se si vuole semplificare future espansioni.

L’inverter centralizzato può ancora essere valutato in campi molto omogenei e molto estesi, soprattutto se si vuole centralizzare parte della gestione elettrica. Tuttavia, nei nuovi progetti italiani prevale la modularità, perché aiuta a contenere i tempi di fermo e migliora la gestione dell’energia su campi non perfetti.

Quali specifiche contano davvero in fase di acquisto?

La scelta di un inverter per impianti a terra non si basa solo su parametri tecnici di targa, ma su un quadro comparativo che integra specifiche tecniche, operativi ed economici. Ecco i criteri chiave da valutare:

Lettura economica concreta:

Il confronto non va fatto solo sul prezzo di acquisto. Un inverter con costo iniziale 10% più alto, ma con garanzia estesa, assistenza locale e alta efficienza, può risultare più conveniente a lungo termine. Ad esempio:

• Un impianto da 1 MW con inverter a 98% di efficienza produce ~8.760 MWh/anno; con inverter a 99%, la produzione sale a ~8.850 MWh/anno (guadagno di 90 MWh/anno).
• Un fermo di 3 giorni annui (per manutenzione o guasti) su un impianto da 1 MW corrisponde a perdite di ~3 MWh, che equivalgono a ~600–900 € (in base al prezzo dell’energia). Scegliendo un inverter con assistenza rapida (tempi di ricambio ≤24 ore) si riducono queste perdite del 66%.

In sintesi, l’inverter migliore è quello che equilibra efficienza tecnica, affidabilità operativa e costo totale di proprietà (CAPEX + OPEX) lungo tutta la sua vita utile (20–25 anni).

Quanto conta l’assistenza post-vendita in Italia?

Conta molto, soprattutto nei siti remoti. Un fermo in estate, su un impianto utility o agricolo, può pesare in modo forte sul conto economico. Per questo conviene valutare tempi di sostituzione, rete tecnica disponibile in Italia e possibilità di garanzie estese.

Spesso una differenza minima di prezzo viene annullata da un solo intervento lento o da una indisponibilità di ricambi.

Per rendere il confronto più pratico e adatto a ogni tipologia di impianto, di seguito una struttura comparativa per classi di impianto, con indicazione dei criteri che pesano di più in fase di scelta:

Nota specifica per l’agrivoltaico (soprattutto fascia 20–100 kW)

Nell’agrivoltaico, i criteri di scelta si differenziano da altri impianti a terra, poiché il contesto è caratterizzato da umidità persistente, polvere, vegetazione e rischio di danni da roditori. In questo caso, contano più il serviceability (accesso facile ai componenti per interventi rapidi), la diagnostica remota (per evitare visite frequenti al campo) e la resistenza a umidità e suolo (grado IP66, cabinet ventilati, posizionamento rialzato) che il solo peso macchina. Un inverter leggero è utile per l’installazione, ma non deve compromettere l’affidabilità e la resistenza ambientale necessarie per i siti agricoli.

Checklist finale per decidere senza errori

Prima di scegliere, verificare che potenza, MPPT e tensione DC siano coerenti con il layout del campo e con la strategia di connessione alla rete.

1.Conformità normativa e rete

Controllare il rispetto della CEI 0-21 V4 (BT) o delle regole tecniche MT (impianti >500 kW), i requisiti del gestore di rete e la compatibilità con il zero-export, accertandosi che l’inverter supporti la tipologia di controllo richiesta.

2.Compatibilità reale con limiti di immissione e zero-export

Verificare la capacità dell’inverter di gestire le logiche di limitazione previste, soprattutto in punti deboli o per autoconsumo totale, testandone la risposta in tempo reale alle variazioni di carico.

3.Costo totale di proprietà (TCO)

Calcolare il TCO su 20-25 anni includendo costo iniziale, manutenzione, ricambi periodici, fermi impianto e valore della ridondanza, non limitandosi al solo prezzo di acquisto.

4.Ricambi e tempi di consegna

Richiedere tempi garantiti per ricambi critici e, per impianti >100 kW, preferire fornitori italiani con consegne in 24-48 ore per evitare lunghi fermi.

5.Componenti soggetti a sostituzione periodica

Identificare parti con vita utile inferiore a 20-25 anni (ventole, condensatori ecc.) e verificare reperibilità e costo prima dell’acquisto.

6.Supporto post-vendita in Italia

Valutare la presenza di assistenza sul territorio, interventi in loco, estensioni di garanzia fino a 10-15 anni e copertura per guasti fuori garanzia.

7.Requisiti di monitoraggio per siti remoti

Verificare visibilità a livello stringa, buffer dati locale, connettività 4G, allarmi in meno di 15 minuti e, per impianti >500 kW, l’integrazione con SCADA.

8.Grado di protezione e ambiente di installazione

Scegliere almeno IP65 (IP66 in ambienti aggressivi) e pianificare posizionamento rialzato, ventilato e lontano da acqua e vegetazione.

9.Messa a terra, protezioni e manutenzione

Controllare resistenza di terra <10 Ω e isolamento CC >1 MΩ, pianificando protezioni elettriche, manutenzione periodica e gestione del verde.

10.Prestazioni e durata

Verificare efficienza europea ≥98,5% (impianti >50 kW), derating termico estivo, degradazione annua e finestra termica operativa minima (-25°C/+60°C).

Decisione finale

Solo dopo aver incrociato tutti i punti precedenti, confrontare due o tre modelli equivalenti su base TCO e assistenza post-vendita, non solo sul prezzo iniziale. Un costo iniziale superiore del 10% può essere ammortizzato in pochi anni se garantisce maggiore efficienza, minori fermi e ricambi disponibili rapidamente.

Domande frequenti

Riferimenti

https://www.ceinorme.it

https://www.gse.it

https://www.terna.it/it

https://energy.ec.europa.eu/topics/renewable-energy/renewable-energy-directive-targets-and-rules/renewable-energy-directive_en

https://eur-lex.europa.eu/eli/dir/2018/2001/oj
