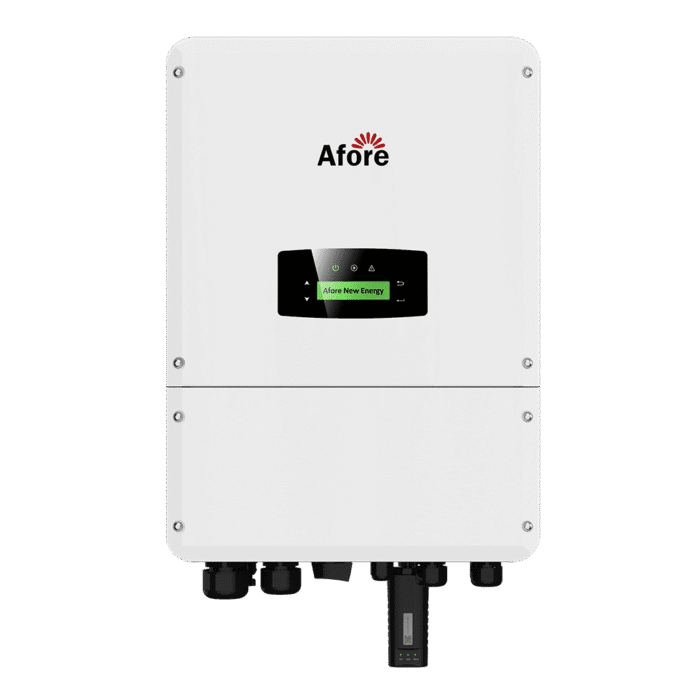

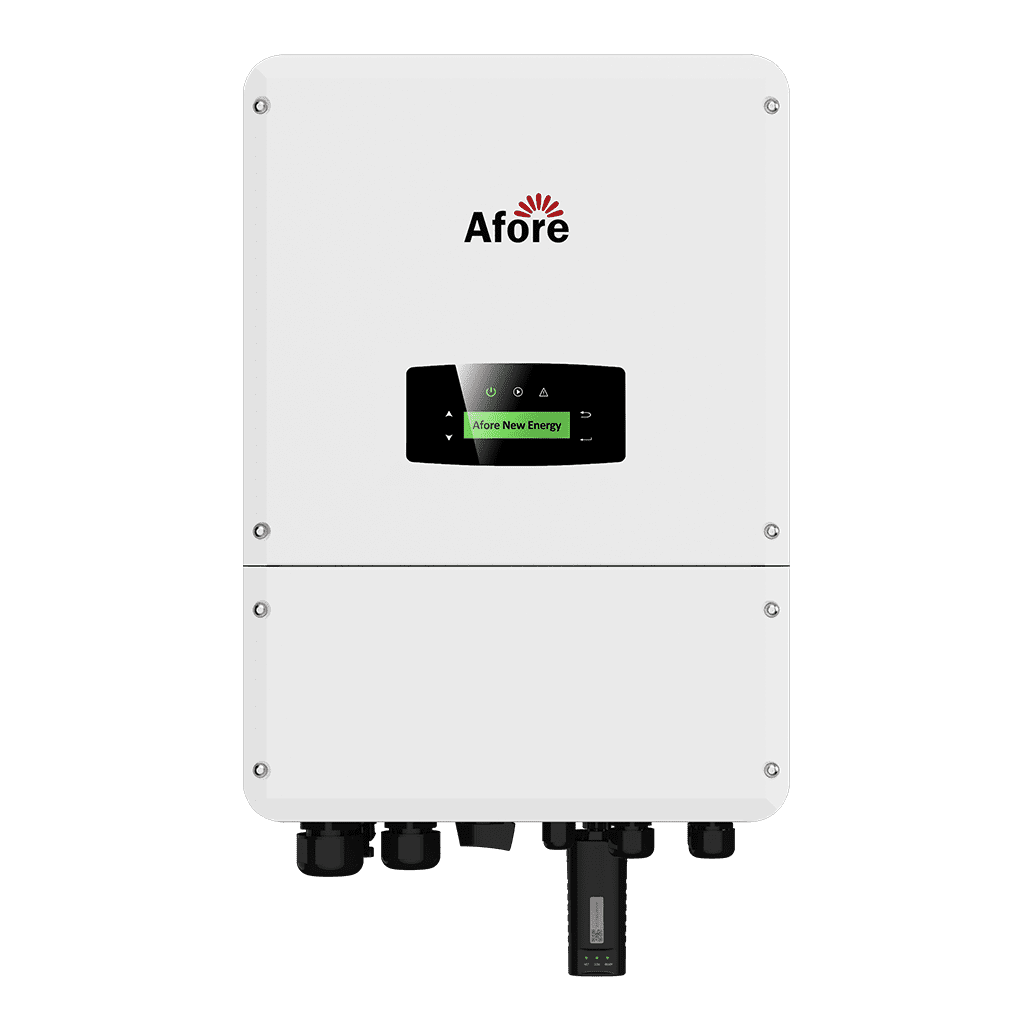

Gli inverter di accumulo della serie Afore AF a bassa tensione sono progettati per aumentare l'indipendenza energetica dei proprietari di casa. La gamma di potenza va da 7kW a 12kW, compatibile con batterie a bassa tensione (40-60V).
La gestione dell'energia si basa su strutture tariffarie a tempo e a domanda, che riducono significativamente la quantità di energia acquistata dalla rete pubblica.
Grazie alla funzione UPS (tempo di commutazione < 10 ms), che consente di alimentare i carichi cruciali durante le interruzioni. Inoltre, in modalità di funzionamento di backup, l'inverter offre un sovraccarico di uscita di picco fino a 150%.
L'inverter di accumulo di energia Afore è dotato di Smart Electricity Pricing & Automation, uno strumento di gestione dell'energia basato su strategie di tariffazione dell'elettricità in tempo reale. Monitora continuamente le fluttuazioni dei prezzi dell'elettricità e regola dinamicamente il funzionamento del dispositivo di conseguenza. Funzionando 24 ore su 24, 7 giorni su 7, in modo completamente automatico e senza bisogno di interventi manuali, aiuta gli utenti a ottimizzare l'uso dell'elettricità e a ridurre i costi energetici.
Supporto per l'ottimizzazione del tempo di utilizzo
Modalità di funzionamento configurabili
AFCl (opzionale) e predisposizione allo spegnimento rapido
Funzione anti-alimentazione incorporata
Monitoraggio intelligente e aggiornamento remoto del firmware
Introduzione al prodotto
AI EMS
Prezzi dell'elettricità
e automazione
MAX. 370A
Max. Carica/
Corrente di scarica 370A
PV OVERSIZE
1,5 volte il PV sovradimensionato
CANALI MPPT
Fino a 2 canali MPPT
FUNZIONE UPS
Tempo di commutazione < 10 ms
PARALLELO
Max.6 Impilamento in parallelo
INGRESSO
Generatore di supporto
| Dati tecnici | AF7K-SL | AF8K-SL | AF9K-SL | AF10K-SL | AF11K-SL | AF12K-SL |
|---|---|---|---|---|---|---|
| Ingresso FV | ||||||
| Potenza massima in ingresso (kW) Potenza in ingresso (kW) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Max. Tensione FV (V) | 950 | 950 | 950 | 950 | 950 | 950 |
| Gamma MPPT (V) | 80-900 | 80-900 | 80-900 | 80-900 | 80-900 | 80-900 |
| Gamma MPPT completa (V) | 180-850 | 200-850 | 225-850 | 250-850 | 275-850 | 300-850 |
| Tensione normale (V) | 650 | 650 | 650 | 650 | 650 | 650 |
| Tensione di avvio (V) | 100 | 100 | 100 | 100 | 100 | 100 |
| Corrente di ingresso massima (A) | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 |
| Max. Corrente di cortocircuito (A) | 32+25 | 32+25 | 32+25 | 32+25 | 32+25 | 32+25 |
| N. di inseguitori MPP / N. di stringhe FV | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| Porta della batteria | ||||||
| Potenza massima di carica/scarica (kW) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Corrente massima di carica/scarica (A) Corrente di carica/scarica (A) | 220 | 250 | 280 | 310 | 340 | 370 |
| Corrente di carica/scarica normale (A) | 180 | 200 | 230 | 250 | 275 | 300 |
| Tensione normale della batteria (V) | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 |
| Intervallo di tensione della batteria (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Tipo di batteria | Li-ion/acido di piombo ecc. | Li-ion/acido di piombo ecc. | Li-ion/acido di piombo ecc. | Li-ion/acido di piombo ecc. | Li-ion/acido di piombo ecc. | Li-ion/acido di piombo ecc. |
| Rete AC | ||||||
| Corrente continua massima (A) | 32 | 37 | 41 | 46 | 50 | 55 |
| Potenza massima continua (kVA) | 7 | 8 | 9 | 10 | 11 | 12 |
| Corrente nominale di rete (A) | 32/31 | 37/35 | 41/39 | 46/44 | 50/48 | 55/52 |
| Tensione nominale di rete (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Frequenza nominale della rete (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Fattore di potenza | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) | 1 predefinito (regolabile da 0,8 in testa a 0,8 in coda) |
| THD corrente (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| Uscita carico CA | ||||||
| Corrente continua massima (A) | 32 | 37 | 41 | 46 | 50 | 55 |
| Potenza massima continua (kVA) | 7 | 8 | 9 | 10 | 11 | 12 |
| Corrente di picco massima (A) (60s) | 48/46 | 55.5/52.5 | 61.5/58.5 | 68/66 | 75/72 | 82/78 |
| Potenza di picco massima (KVA) (60s) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Tensione nominale CA L-N (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Frequenza nominale CA (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Tempo di commutazione (ms) | Senza cuciture | Senza cuciture | Senza cuciture | Senza cuciture | Senza cuciture | Senza cuciture |
| THD di tensione (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| Efficienza | ||||||
| Efficienza CEC (%) | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 |
| Efficienza massima (%) Efficienza (%) | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 |
| Protezione | ||||||
| Protezione dall'inversione di polarità PV | Sì | Sì | Sì | Sì | Sì | Sì |
| Pipistrello. Protezione dall'inversione di polarità | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione da sovracorrente/tensione | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione anti-isolamento | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione da cortocircuito CA | Sì | Sì | Sì | Sì | Sì | Sì |
| Rilevamento della corrente residua | Sì | Sì | Sì | Sì | Sì | Sì |
| Monitoraggio dei guasti a terra | Sì | Sì | Sì | Sì | Sì | Sì |
| Rilevamento dell'arco fotovoltaico | Sì | Sì | Sì | Sì | Sì | Sì |
| Livello di protezione dell'involucro | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Protezione contro le sovratensioni AC/DC | Tipo II | Tipo II | Tipo II | Tipo II | Tipo II | Tipo II |
| Dati generali | ||||||
| Dimensioni (L x A x P, mm) | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 |
| Peso (kg) | 30 | 30 | 30 | 30 | 30 | 30 |
| Topologia | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore |
| Raffreddamento | Ventilatore intelligente | Ventilatore intelligente | Ventilatore intelligente | Ventilatore intelligente | Ventilatore intelligente | Ventilatore intelligente |
| Umidità relativa | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Intervallo di temperatura di esercizio (℃) | -25-60 | -25-60 | -25-60 | -25-60 | -25-60 | -25-60 |
| Altitudine operativa (m) | <3000 | <3000 | <3000 | <3000 | <3000 | <3000 |
| Consumo in standby (W) | <10 | <10 | <10 | <10 | <10 | <10 |
| Montaggio | Staffa a parete | Staffa a parete | Staffa a parete | Staffa a parete | Staffa a parete | Staffa a parete |
| Comunicazione con la RSD | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC |
| Interfacce di visualizzazione e comunicazione | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec |
