Protezione sovratensione inverter: fotovoltaico e protezione

La protezione sovratensione inverter è un tema sempre più importante per chi ha un impianto fotovoltaico o sta per installarlo. Il motivo è semplice: l’inverter è il cuore elettronico del sistema e lavora tra pannelli, rete elettrica, quadro e spesso anche batteria. Quando arrivano picchi di tensione, disturbi di rete o impulsi dovuti ai fulmini, è uno dei primi componenti a essere esposto.

In Italia il problema riguarda molti impianti. Da un lato cresce il numero di installazioni fotovoltaiche, dall’altro aumentano i casi di rete con tensione alta nelle ore di forte produzione. In ambito residenziale non è raro vedere inverter che vanno in blocco sopra 253 V, soprattutto nei mesi caldi e nelle fasce in cui i consumi locali sono bassi. A questo si aggiungono gli obblighi introdotti e rafforzati dalla CEI 64-8 nona edizione 2024, che richiede una valutazione più attenta della protezione contro le sovratensioni lato DC e lato AC.

Capire quando servono gli scaricatori di sovratensione SPD, come vanno scelti e dove si installano aiuta a prevenire guasti, fermo impianto, usura precoce e problemi di conformità. In questa guida vedremo in modo chiaro cosa causa le sovratensioni, quali dispositivi di protezione servono per l’inverter fotovoltaico, come leggere i sintomi più comuni e quali controlli fare su impianti domestici, trifase e con accumulo.

Cos’è la protezione sovratensione inverter e quando serve

Per capire quando questa protezione diventa necessaria, è utile prima definire in modo semplice che cosa si intende per sovratensione in un impianto fotovoltaico e quali forme può assumere nella pratica.

Definizione pratica di sovratensione in un impianto fotovoltaico

Quando si parla di sovratensione in un impianto fotovoltaico si intende un aumento anomalo della tensione elettrica rispetto al valore atteso. Questo aumento può durare pochissimo, come nel caso di un impulso rapido, oppure può essere più persistente, come avviene in una rete locale che rimane troppo alta per diversi minuti.

Nel linguaggio pratico conviene distinguere tre situazioni. La prima è la sovratensione transitoria, cioè un picco molto rapido causato da fulmini, manovre di rete o disturbi elettromagnetici indotti sui cavi. La seconda è la sovratensione di rete persistente, ad esempio quando lato AC la tensione sale oltre la soglia ammessa. La terza è il blocco per autoprotezione dell’inverter, che interrompe il funzionamento per difendersi da una condizione fuori limite.

Il problema può nascere sia lato DC, quindi tra moduli, stringhe e ingresso inverter, sia lato AC, cioè tra inverter, quadro e rete elettrica. L’inverter è particolarmente esposto perché contiene elettronica sensibile, circuiti di controllo, sezioni di conversione e funzioni di interfaccia con la rete.

Perché riguarda quasi tutti gli impianti italiani nel 2024-2026

Il tema non riguarda più pochi casi isolati. In Italia il fotovoltaico ha raggiunto circa 37 GW installati, con circa 1,87 milioni di impianti, in gran parte residenziali. Più impianti significa più energia immessa in bassa tensione, più interconnessioni e maggiore attenzione alla qualità della rete elettrica. I dati aggiornati sul parco fotovoltaico e sullo stato della rete sono pubblicati periodicamente da ARERA e da TERNA, rispettivamente l’Autorità di Regolazione e il gestore della rete di trasmissione nazionale.

Tra il 2024 e il 2026 le guide tecniche italiane indicano che gli SPD sono, nella pratica, necessari nella grande maggioranza degli impianti. Le eccezioni esistono, ma sono limitate a configurazioni molto favorevoli, con linee corte, basso rischio e condizioni impiantistiche particolarmente semplici.

Inoltre si stanno diffondendo inverter ibridi e sistemi trifase con protezioni integrate. Questo aiuta, ma non risolve tutto. Una protezione interna può coprire solo una parte dello scenario reale. Per questo la valutazione deve riguardare l’intero impianto e non solo il singolo apparecchio.

Quali danni può evitare una corretta protezione

Una buona protezione da sovratensioni serve prima di tutto a difendere le schede elettroniche dell’inverter. Un impulso forte può danneggiare componenti di potenza, circuiti di controllo, ingressi di comunicazione e sistemi di monitoraggio.

Poi c’è il tema della continuità di esercizio. Anche quando il danno non è immediato, le sovratensioni possono causare arresti ripetuti, degrado nel tempo, maggiore usura e prestazioni meno stabili. In pratica l’impianto produce meno e richiede più manutenzione.

La protezione può anche ridurre il rischio di danni sulle linee dati, sui dispositivi di monitoraggio e su altre apparecchiature collegate. Questo ha effetti concreti su affidabilità, costi di assistenza, tempi di fermo e talvolta anche sulla gestione della garanzia.

Quando la protezione è davvero obbligatoria?

La risposta breve è: molto spesso sì, ma dipende da una valutazione tecnica secondo norma. La CEI 64-8 9ª edizione 2024, in vigore dal 1° novembre 2024, rafforza il quadro degli obblighi per gli impianti in bassa tensione.

La Sezione 443 richiede gli SPD quando la valutazione del rischio lo rende necessario. Tra i criteri citati c’è anche il metodo semplificato con CRL < 1000. La Sezione 712, dedicata ai sistemi fotovoltaici, impone di valutare in modo specifico la protezione lato DC e lato AC. Va considerata anche la protezione delle linee dati e di comunicazione collegate all’inverter, se vulnerabili.

Quindi la domanda corretta non è tanto “gli SPD sono sempre obbligatori?”, ma “in questo impianto, con questa configurazione, la norma li richiede?”. Nella pratica italiana attuale, la risposta è spesso sì.

Cause principali delle sovratensioni negli inverter FV

Tra le varie cause che possono compromettere il funzionamento degli inverter fotovoltaici, le sovratensioni rappresentano uno dei fattori più ricorrenti.

Fulmini diretti e indiretti: come si propagano i disturbi

I fulmini sono una delle cause più note di sovratensioni elettriche. Non serve che colpiscano direttamente il tetto o i moduli. Anche un evento atmosferico vicino può generare impulsi indotti nei cavi e nei circuiti.

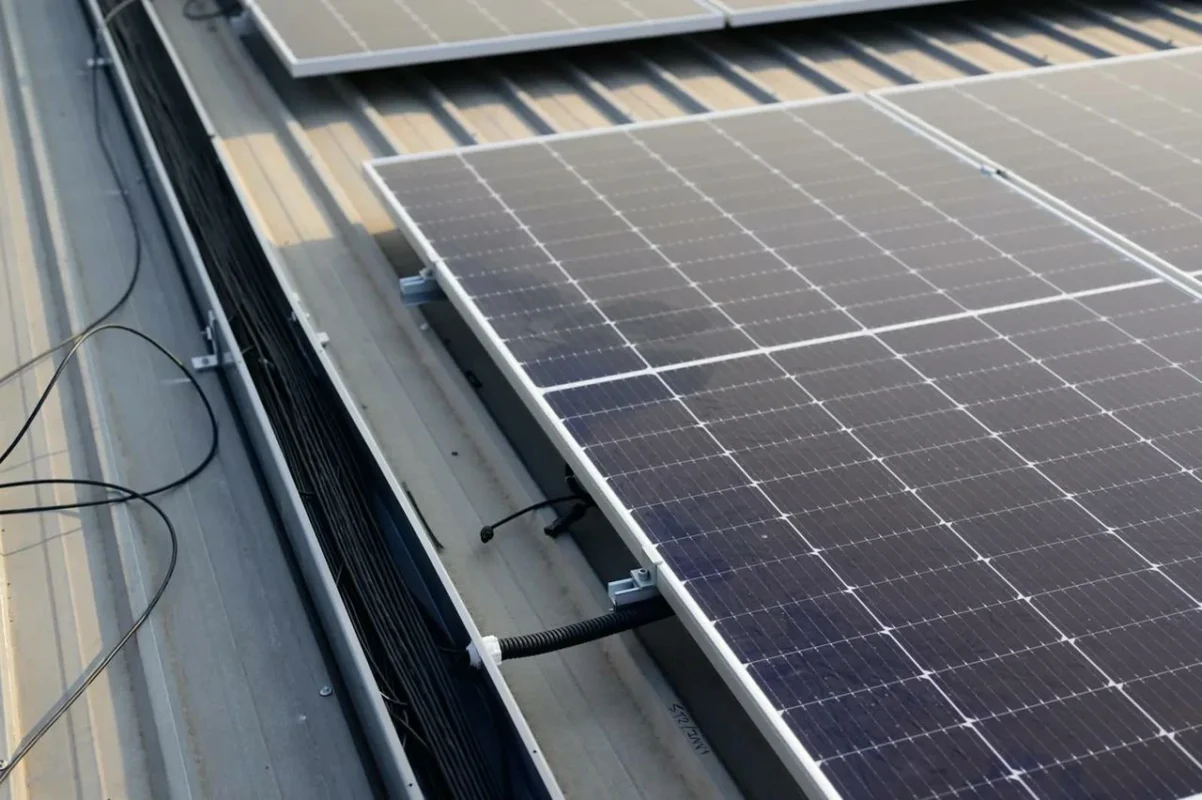

Le tratte esterne sul tetto, i cavi lunghi e i percorsi poco compatti aumentano il rischio. In edifici isolati, coperture ampie o impianti con linee estese, il fenomeno può essere più severo. Il disturbo si propaga lungo i conduttori e raggiunge l’inverter, il quadro e in alcuni casi anche i dispositivi di monitoraggio.

Per valutare il rischio fulmine si richiamano in particolare la CEI EN 62305 e la guida CEI 81-28. Questi riferimenti aiutano a capire se servono misure più robuste, ad esempio con SPD di categoria adeguata e coordinamento con l’impianto di protezione esterno contro il fulmine.

Sovratensioni di rete e problemi di tensione sopra 253 V

Un’altra causa molto frequente, soprattutto in ambito domestico, è la tensione alta sulla rete locale. In molte zone il problema si vede nelle ore centrali delle giornate soleggiate, quando molti impianti immettono energia e i consumi di quartiere sono bassi.

In queste condizioni la tensione lato rete può superare la soglia di intervento dell’inverter, tipicamente attorno a 253-255 V. L’inverter si ferma per autoprotezione e riparte dopo il tempo previsto dal suo controllo interno. Questo comportamento non indica per forza un guasto: spesso segnala una condizione di rete fuori limite.

Ecco perché molti utenti cercano informazioni su “inverter in blocco per sovratensione”. Il problema può dipendere dalla rete locale, dalla sezione dei cavi, dalla distanza dal punto di consegna o dalla configurazione della protezione di interfaccia.

Errori di progetto e installazione che aumentano il rischio

Le sovratensioni diventano più pericolose quando l’impianto non è stato progettato o realizzato bene. Un errore tipico è l’assenza di SPD lato DC o lato AC. Un altro è avere una messa a terra poco efficace o collegamenti troppo lunghi tra SPD e apparecchiatura da proteggere.

Anche le linee dati sono spesso trascurate. Se l’inverter è connesso a sistemi di monitoraggio, rete locale o altri dispositivi smart, queste linee possono essere una via di ingresso dei disturbi.

Conta anche la scelta corretta dello scaricatore. Lo SPD deve essere compatibile con la tensione nominale del sistema, con il lato di applicazione, con il numero di stringhe e con il livello di tenuta dell’inverter. Se il dispositivo è mal coordinato, la protezione può risultare insufficiente.

Perché l’inverter va in blocco per sovratensione?

Le cause più comuni sono diverse. La rete locale può essere già alta. L’impianto può trovarsi in una linea con forte immissione da altri sistemi fotovoltaici. La sezione dei cavi AC può non essere adeguata. La protezione di interfaccia o lo SPI possono richiedere una verifica. In altri casi mancano protezioni adeguate oppure sono state scelte in modo non corretto.

Il punto chiave è questo: il blocco dell’inverter è spesso una difesa automatica, non la prova di un guasto interno. Prima di sostituire l’apparecchio bisogna capire se il problema è nella rete, nella progettazione dell’impianto o nello stato delle protezioni.

Protezione sovratensione inverter lato DC e lato AC

Distinguere i due lati dell’impianto non basta: anche la scelta del tipo di SPD deve essere fatta in base alle reali condizioni di rischio e alla configurazione elettrica.

Differenza tra SPD DC e SPD AC

Nel fotovoltaico è essenziale distinguere i due lati del sistema. Lo SPD DC protegge il tratto tra pannelli, stringhe, eventuali quadri di campo e ingresso dell’inverter. Lo SPD AC protegge il lato uscita inverter verso il quadro elettrico, l’impianto interno e la rete.

La differenza non è formale. I due lati hanno caratteristiche elettriche diverse, quindi richiedono scaricatori progettati per quel tipo di corrente e di tensione. Usare un dispositivo sbagliato può ridurre l’efficacia della protezione o creare problemi di sicurezza elettrica.

Negli impianti con accumulo la valutazione diventa ancora più importante, perché il percorso dell’energia può cambiare in base all’architettura dell’inverter ibrido e alla presenza della batteria.

Tipi 1, 2 e 3: cosa cambia davvero

Gli scaricatori di sovratensione SPD si distinguono in genere in Tipo 1, Tipo 2 e Tipo 3.

Il Tipo 1 è pensato per correnti impulsive più elevate ed è indicato quando il rischio da fulmine è più severo, ad esempio in presenza di un sistema di protezione esterno contro il fulmine o in condizioni esposte.

Il Tipo 2 è il più comune negli impianti fotovoltaici residenziali. Serve a gestire sovratensioni indotte e di manovra, sia lato AC sia lato DC, se correttamente scelto.

Il Tipo 3 offre una protezione più fine e vicina ai carichi sensibili. Non sostituisce i livelli superiori, ma li completa.

Nella pratica italiana, molti impianti domestici ruotano attorno a soluzioni con Tipo 2 ben coordinate. Però non è una regola automatica. In alcuni casi è necessario uno scaricatore di Tipo 1+2, soprattutto quando il rischio fulmine è più elevato o quando l’impianto è integrato in una struttura con LPS.

Parametri tecnici da verificare prima della scelta

Prima di scegliere uno SPD bisogna guardare alcuni dati essenziali. Sul lato DC, per la sezione fotovoltaica, viene richiamato un valore minimo di corrente di scarica nominale di almeno 5 kA. Inoltre il livello di protezione Up deve essere ≤ 80% di Uw dell’inverter, in coerenza con le indicazioni tecniche richiamate per la sezione FV.

Poi serve verificare la compatibilità con la tensione del sistema, il numero di MPPT, le stringhe, il tipo di rete e il coordinamento con sezionatori, interruttori e messa a terra. In alcuni quadri entrano in gioco anche fusibili DC o altri dispositivi di protezione, in funzione della configurazione elettrica.

Basta la protezione integrata nell’inverter?

Spesso no. Alcuni inverter fotovoltaici hanno SPD interni o moduli opzionali. Questo è utile, ma non significa che l’impianto sia automaticamente protetto in modo completo.

La norma richiede una valutazione dell’intero sistema. Una protezione integrata può coprire solo il lato DC, oppure solo un certo livello di impulso, oppure non proteggere affatto linee dati, quadro AC e tratte esterne. Per questo bisogna leggere la documentazione tecnica del costruttore e verificare se quella protezione sostituisce davvero un dispositivo esterno. In molti casi la risposta è negativa o comunque parziale.

Normative italiane da conoscere: CEI 64-8, CEI EN 62305, A70

Di seguito i principali aspetti applicativi delle norme tecniche più rilevanti per la progettazione e la realizzazione degli impianti elettrici e fotovoltaici.

Cosa cambia con la CEI 64-8 9ª edizione 2024

La CEI 64-8 nona edizione 2024 è un riferimento centrale per chi realizza o adegua impianti in bassa tensione. Si applica fino a 1000 V AC e 1500 V DC, quindi copre pienamente molte configurazioni fotovoltaiche moderne.

Con l’entrata in vigore dal 1° novembre 2024, l’attenzione sulle sovratensioni è diventata più stringente. La Sezione 443 stabilisce i criteri per l’obbligo degli SPD e chiarisce quando è richiesta almeno una protezione interna minima. La Sezione 712 disciplina in modo specifico i sistemi fotovoltaici.

In breve, la norma spinge verso un approccio meno approssimativo. Non basta dire che l’impianto è piccolo o che l’inverter ha una protezione base. Serve una valutazione reale del rischio.

Requisiti specifici per impianti fotovoltaici secondo la sezione 712

Per gli impianti FV la sezione 712 richiede di valutare la necessità di SPD lato DC in funzione del rischio e dell’architettura del sistema. Lo stesso vale per il lato AC, che deve essere coerente con quanto previsto dalla sezione 443.

La protezione va estesa anche alle linee di segnale e comunicazione se sono esposte o vulnerabili. Questo punto è molto importante negli impianti con monitoraggio remoto, connessioni dati e gestione smart dell’energia.

La norma ammette anche l’uso di SPD interni all’inverter, ma solo se idonei, certificati e realmente compatibili con il livello di protezione richiesto. Quindi la presenza di una protezione integrata non elimina il dovere di verifica.

Protezione di interfaccia, SPI e Allegato A70

Quando si parla di sovratensioni e blocchi inverter, entra spesso in gioco anche il tema della protezione di interfaccia. L’Allegato A70 ha introdotto nel tempo adeguamenti importanti per gli impianti connessi in BT e MT.

Storicamente il focus è stato sugli impianti oltre 6 kW in bassa tensione e oltre 50 kW in media tensione, con verifiche legate allo SPI e allo sblocco voltmetrico. Questo è utile perché alcuni distacchi e blocchi non dipendono da un semplice SPD mancante, ma dal comportamento dell’interfaccia di rete e dai parametri di protezione.

Per questo, quando un impianto si arresta spesso, bisogna distinguere tra problema di sovratensioni transitorie e problema di regolazione o conformità lato rete.

Gli SPD sono obbligatori in un impianto fotovoltaico domestico?

Nella pratica, molto spesso sì. Le eccezioni ci sono, ma sono limitate a piccoli impianti domestici con stringhe corte, basso rischio fulmine e condizioni molto favorevoli. La risposta dipende da valutazione del rischio, lunghezza delle linee, contesto dell’edificio e configurazione AC/DC.

Quindi dire “sempre obbligatori” è troppo semplice, ma dire “quasi mai obbligatori” è sbagliato. Per la maggior parte degli impianti italiani nuovi o adeguati tra 2024 e 2026, la presenza di SPD è una scelta tecnica fortemente supportata dal quadro normativo.

Come dimensionare e posizionare gli SPD nell’impianto

Il posizionamento degli SPD, la scelta in base al tipo di impianto e il coordinamento con la messa a terra sono elementi decisivi per una protezione efficace.

Dove installare le protezioni: quadro, inverter, stringhe, linee dati

Il posizionamento degli SPD incide molto sulla loro efficacia. Lato DC, lo scaricatore si installa in genere vicino all’inverter o al punto di ingresso delle stringhe, secondo lo schema dell’impianto. L’obiettivo è intercettare il disturbo prima che raggiunga l’elettronica sensibile.

Lato AC, la protezione si colloca nel quadro, a monte o a valle dell’inverter in base alla configurazione. Anche qui conta la vicinanza al punto da proteggere e la riduzione delle lunghezze dei collegamenti.

Le linee dati meritano attenzione specifica. Se il sistema di monitoraggio, il collegamento internet o altre linee di comunicazione sono esposte, possono richiedere dispositivi dedicati. Trascurarle significa lasciare aperto un percorso di ingresso delle sovratensioni.

Criteri pratici di scelta per impianto residenziale e trifase

Per scegliere bene bisogna guardare il quadro completo. Contano la potenza dell’impianto, il fatto che sia monofase o trifase, la presenza di accumulo, la lunghezza delle tratte, il tipo di edificio e l’eventuale presenza di LPS.

In un impianto residenziale semplice spesso la soluzione ruota attorno a SPD Tipo 2 coordinati tra lato AC e DC. In un impianto trifase o commerciale, con linee più lunghe e maggiore esigenza di continuità, è più probabile dover integrare più livelli di protezione, compresi schemi con Tipo 1 e Tipo 2.

Messa a terra e coordinamento con le altre protezioni

Uno SPD funziona bene solo se lavora con una messa a terra efficace. In molte guide tecniche ricorre il riferimento di R terra < 20 Ω come valore impiantistico da prendere come base di verifica pratica. Non è l’unico criterio, ma aiuta a capire che la qualità della terra è decisiva.

Se la terra è scarsa, la capacità dello scaricatore di deviare a terra l’impulso si riduce. Di conseguenza aumenta il rischio per l’apparecchiatura. Per questo il coordinamento tra SPD, impianto di terra, sezionatori, interruttori e, dove presenti, protezioni contro l’arco come gli AFCI, è parte della stessa strategia di sicurezza.

Checklist tecnica prima dell’installazione

Prima di installare una protezione da sovratensione conviene fare una verifica documentale e impiantistica. Servono gli schemi elettrici, i dati dell’inverter, le certificazioni degli SPD e la lettura corretta delle specifiche.

Poi bisogna controllare il percorso dei cavi, la lunghezza delle stringhe, l’equipotenzialità, il quadro AC/DC e l’eventuale esposizione a rischio fulmine. Infine va verificata la conformità rispetto alla sezione 443, alla sezione 712 e alla valutazione del rischio. Solo dopo ha senso montare i dispositivi e registrare il test finale.

Problemi reali, sintomi e diagnosi della sovratensione

Spesso chi lavora nel settore si trova di fronte a guasti intermittenti che sembrano inspiegabili. Di seguito due casi emblematici e un metodo per affrontarli senza errori di valutazione.

Caso reale: impianto residenziale 4,5 kW con blocchi a 253-255 V

Un caso tipico riguarda un impianto residenziale da 4,5 kW che in primavera e in estate si blocca nelle ore più soleggiate. La tensione lato rete arriva a 253-255 V, l’inverter si arresta e poi riparte dopo circa 600 secondi.

Questo comportamento è coerente con una autoprotezione contro tensione alta. Di solito si vede nei giorni con forte produzione fotovoltaica e bassa domanda locale, ad esempio nei festivi. In questi casi è utile controllare la tensione reale di rete nei momenti di blocco e verificare protezione di interfaccia, SPI e sezione dei cavi.

Sintomi tipici da non confondere con altri guasti

I segnali più comuni sono spegnimenti improvvisi, allarmi ripetuti di tensione alta, produzione che cala o si interrompe proprio nelle ore in cui dovrebbe essere massima. Dopo temporali o eventi atmosferici possono comparire errori intermittenti, perdita di comunicazione o comportamenti anomali del monitoraggio.

Questi sintomi non indicano sempre la stessa causa. A volte il problema è nell’inverter, a volte nella rete, a volte nello SPD assente, guasto o non coordinato. Per questo una diagnosi affrettata porta spesso a sostituire componenti che non erano il vero problema.

Come fare una diagnosi corretta senza conclusioni affrettate

Il primo passo è leggere lo storico eventi dell’inverter e del sistema di monitoraggio. Poi bisogna misurare la tensione di rete nei momenti in cui avviene il blocco. Se il problema è ricorrente, conviene verificare la configurazione dello SPI e la conformità della protezione di interfaccia.

Dopo si passa agli SPD. Va controllato se sono presenti, su quali lati, se hanno l’indicatore di fine vita e se risultano compatibili con l’impianto. Solo a quel punto si può capire se è necessario intervenire su rete, quadro, cablaggio o apparecchiatura.

Come capire se lo SPD è guasto o esaurito?

Molti SPD hanno un indicatore visivo di stato. Se compare il rosso, oppure se il modulo segnala fine vita, la cartuccia può richiedere sostituzione. Dopo eventi intensi o anni di esercizio è una situazione possibile.

Altri segnali possono essere allarmi del quadro, disturbi continui non spiegati dalla rete o anomalie che compaiono dopo un temporale. In ogni caso la verifica va fatta secondo le istruzioni del costruttore e nell’ambito della manutenzione del quadro. Non basta una semplice occhiata se ci sono dubbi sulla funzionalità reale.

Costi, manutenzione e rapporto costo-rischio

Valutare il costo di uno SPD è solo il primo passo; altrettanto importante è comprenderne il valore nel tempo e le scelte progettuali che ne derivano.

Quanto costa proteggere un inverter fotovoltaico

Sul mercato, uno SPD Tipo 2 costa in genere circa 150-400 € per unità, con variazioni legate a marca, poli, lato AC o DC e configurazione del quadro. Il costo totale cambia in base a numero di stringhe, impianto monofase o trifase, presenza di accumulo e necessità di protezioni coordinate.

Nel retrofit bisogna considerare anche la modifica del quadro, l’installazione, la verifica finale e l’eventuale adeguamento della messa a terra. Quindi il prezzo dell’apparecchio da solo non basta per stimare la spesa reale.

Quanto può costare non installare la protezione

Il mancato uso di una protezione adeguata può costare molto di più. Un guasto all’inverter significa fermo impianto, perdita di produzione, diagnosi tecnica, eventuale sostituzione e tempi di attesa. Nei mesi di maggiore resa il danno economico cresce.

In casi peggiori si possono aggiungere danni indiretti a batteria, monitoraggio, linea dati o altri componenti del sistema elettrico. Per questo il rapporto costo-rischio è spesso favorevole alla protezione, soprattutto quando l’impianto è esposto a fulmini, tensioni alte o linee lunghe.

Manutenzione periodica e controlli consigliati

La protezione da sovratensione non va installata e poi dimenticata. Serve un controllo periodico del quadro e degli indicatori degli SPD. Dopo temporali intensi o eventi di rete anomali è prudente verificare lo stato dei dispositivi.

In impianti esposti o con storico di allarmi è ragionevole un controllo annuale. È utile registrare sostituzioni, test, verifiche della protezione di interfaccia e stato del sistema di terra. Questa manutenzione semplice può evitare guasti più costosi.

Pro e contro delle soluzioni con SPD integrata

Le soluzioni con SPD integrata hanno vantaggi pratici. Rendono il quadro più ordinato, riducono l’ingombro e semplificano alcuni passaggi progettuali.

D’altra parte possono avere limiti di copertura, sostituzione meno flessibile e capacità non sufficiente per l’intero impianto. Questo vale in particolare nei sistemi ibridi e trifase, dove il percorso elettrico è più articolato. Per questo la protezione integrata va vista come parte della soluzione, non come risposta automatica a ogni esigenza.

Come scegliere la soluzione giusta per casa, azienda o impianto con accumulo

Dalle piccole configurazioni residenziali agli impianti più complessi con accumulo, la scelta della protezione contro le sovratensioni dipende da caratteristiche tecniche specifiche.

Impianto domestico piccolo: quando basta una configurazione essenziale

In una casa con linee corte e impianto semplice si può spesso adottare una configurazione essenziale, purché la valutazione del rischio sia favorevole. In molti casi la soluzione ruota attorno a SPD Tipo 2 ben coordinati lato AC e lato DC.

Tuttavia anche in un piccolo impianto bisogna considerare posizione dell’edificio, esposizione ai fulmini, qualità della rete elettrica e presenza di monitoraggio. Una risposta valida per tutti non esiste.

Impianto trifase o commerciale: quando serve una protezione più strutturata

In impianti trifase o commerciali la complessità cresce. Le tratte possono essere più lunghe, i quadri più articolati e la continuità di servizio più importante. In questi casi è più frequente la necessità di una protezione strutturata, con maggiore coordinamento tra SPD, protezione di interfaccia e monitoraggio di rete.

Anche gli adeguamenti normativi possono essere più impegnativi, soprattutto quando si interviene su impianti esistenti o su sistemi connessi in contesti più complessi.

Inverter ibrido e batterie: cosa cambia nella protezione

Con accumulo e inverter ibrido aumentano i percorsi elettrici da valutare. C’è il lato moduli, il lato rete, la batteria e spesso anche linee dati più presenti. Questo richiede una visione coordinata dell’intero sistema.

Le protezioni integrate sono utili, ma non eliminano il lavoro di progetto. Bisogna capire dove possono nascere le sovratensioni, come si propagano e quali apparecchiature sono più sensibili. In questi impianti la continuità di servizio è spesso ancora più importante.

Quale SPD scegliere per un inverter con accumulo?

Non esiste una scelta unica valida per tutti. Servono dati sullo schema dell’impianto, sulle tensioni lato DC e AC, sulla presenza di linee dati e sulle caratteristiche dell’inverter ibrido. In generale la soluzione deve proteggere l’intero percorso energetico e non solo un singolo punto.

Per questo, quando c’è una batteria, è ancora più importante una verifica tecnica basata su norme CEI e documentazione del costruttore dell’apparecchiatura.

Errori da evitare e conclusioni operative

Dopo aver delineato gli aspetti critici e le priorità di intervento, si riassumono di seguito gli errori da evitare, le scelte operative più efficaci e i casi in cui è indispensabile rivolgersi a un tecnico qualificato.

Gli errori più comuni in fase di scelta o retrofit

L’errore più diffuso è affidarsi solo alla protezione interna dell’inverter. Un altro è installare SPD senza aver controllato messa a terra e coordinamento del quadro. Molti impianti vengono protetti solo lato AC oppure solo lato DC, lasciando scoperta una parte del sistema.

Si vedono spesso anche linee dati ignorate, scelta errata della tensione massima dello SPD e assenza di verifica sul reale percorso dei cavi. Tutti questi punti riducono l’efficacia della protezione.

Le priorità operative per essere conformi e ridurre i guasti

La prima priorità è valutare il rischio secondo la normativa aggiornata. Poi bisogna controllare la Sezione 443 e la Sezione 712 della CEI 64-8, verificare la protezione di interfaccia e capire come si comporta l’inverter quando la tensione sale.

Subito dopo viene la qualità dell’installazione: scelta corretta degli SPD, collegamenti corti, messa a terra efficace, protezione delle linee dati e manutenzione periodica. Sono questi i fattori che aiutano davvero a ridurre guasti e blocchi.

Quando chiamare un tecnico qualificato

È bene contattare un tecnico quando l’inverter si blocca spesso sopra 253 V, dopo un temporale con sospetto danno da sovratensione, oppure in presenza di impianti con accumulo, trifase o quadro complesso.

Serve assistenza qualificata anche quando ci sono dubbi su conformità normativa, adeguamenti A70/SPI o misure strumentali da eseguire. In questi casi intervenire senza diagnosi corretta può peggiorare il problema.

Sintesi finale per il lettore

La protezione sovratensione inverter è una parte concreta della sicurezza e dell’affidabilità di un impianto fotovoltaico. Non riguarda solo i fulmini. Riguarda anche i picchi di rete, i blocchi sopra 253 V, la durata dell’elettronica e la continuità di esercizio.

Nel contesto italiano 2024-2026 il tema è ancora più rilevante per effetto della diffusione del fotovoltaico, della qualità variabile della rete e delle prescrizioni della CEI 64-8. La scelta giusta dipende dal rischio, dalla configurazione dell’impianto, dalla qualità della terra e dal corretto coordinamento tra lato DC, lato AC e linee di comunicazione.

In breve: proteggere bene l’inverter significa ridurre guasti, fermo impianto e costi nel lungo periodo. E significa anche tutelare l’investimento fatto nel fotovoltaico.
