Protezioni Scariche Fotovoltaico 2026: Guida Completa a SPD, Inverter e Messa a Terra

Le protezioni scariche fotovoltaico sono oggi un tema decisivo: con oltre 37 GW FV installati e 1,87 milioni di impianti (circa l’86% domestici), in Italia crescono i danni da scariche atmosferiche e sovratensioni, con costi rilevanti per pannelli e inverter, batterie e altri componenti critici. Il nostro territorio, con densità di fulmini elevata su Alpi e Appennini, registra picchi estivi e una rete più esposta grazie ai record di produzione solare. Le norme CEI/UE puntano sulla resilienza, imponendo protezioni idonee. In questa guida imparerai quando e quali SPD installare (DC/AC/ibridi), gli schemi per impianti residenziali e PMI, i requisiti normativi 2026, il dimensionamento, la manutenzione, i costi/ROI, gli incentivi fiscali e casi reali italiani. Segue una guida pratica in 9 sezioni con checklist, confronti e dati GSE/Terna/CEI.

Perché servono protezioni nei FV in Italia: rischi, trend e impatti

Con la crescita esponenziale del fotovoltaico in Italia, sempre più impianti si trovano esposti a rischi naturali come fulmini e sovratensioni. L’aumento della potenza installata, unito alla capillarità degli impianti residenziali e commerciali, rende le protezioni scariche fotovoltaico non più un optional ma un elemento essenziale per la sicurezza e la continuità degli impianti. Nei paragrafi che seguono analizzeremo dati aggiornati, trend di esposizione al rischio e impatti economici, evidenziando perché una corretta strategia di protezione sia fondamentale per salvaguardare produttività e durata degli impianti.

Dati 2023–2024: boom FV e maggiore esposizione al rischio

• Potenza FV totale 2024: circa 37.002 MW, +22% rispetto al 2023; impianti totali: 1.875.870; circa l’86% <10 kW (fonte GSE/SISTAN).
• Produzione 2024: 35.993 GWh (+17,2% annuo); Puglia leader con ~12,9% del totale nazionale.
• Allacci in rete: +63% nel Q1 2024 (fonte Terna); filiera: circa 94.372 imprese e 354.885 addetti.
• Implicazione: più impianti capillari in aree a elevata densità di fulmini → necessità di protezioni scariche fotovoltaico diffuse, sia lato DC sia lato AC.

Rischi tecnici: fulminazione diretta/indiretta, sovratensioni e EMI

I fulmini generano sovratensioni e campi elettromagnetici che si propagano per accoppiamento induttivo, capacitivo e conduttivo. Anche senza impatto diretto, una scarica nelle vicinanze può indurre picchi di tensione sulle stringhe FV e sulla rete in millisecondi.

• Sovratensioni indotte: fino a 300 V per cm per kA lungo i conduttori in caso di eventi intensi. Su cavi estesi (campi FV, dorsali tetto–locale tecnico) l’impulso può superare l’isolamento di moduli e inverter.
• Disturbi EMI: fino a 1000 MHz, causa di errori su comunicazioni (RS485, CAN, Ethernet) e malfunzionamenti di BMS, datalogger e contatori.
• Guasti ricorrenti: ingressi MPPT e stadi di potenza dell’inverter fotovoltaico, sezioni diodi nei moduli, interfacce BMS delle batterie di accumulo, alimentatori ausiliari.
• Evidenze di campo: in base a esperienze tecniche ed analisi ENEA, il 20–30% dei guasti registrati su impianti in aree esposte è correlabile a eventi di fulminazione o sovratensione.

Mappa italiana dei fulmini e stagionalità del rischio

Ogni anno in Italia si registrano oltre due milioni di eventi di fulminazione, concentrati soprattutto lungo l’arco Alpino e la dorsale Appenninica, con picchi estivi, secondo i dati SISTAN, con picchi estivi. Le regioni del Nord e l’Appennino centrale mostrano densità elevate, mentre Puglia e Veneto uniscono alta penetrazione FV e rischio temporalesco significativo. Le implicazioni pratiche sono:

• Per le regioni a rischio, il coordinamento delle protezioni scariche fotovoltaico è più severo, con SPD Tipo 1/1+2 all’ingresso e Tipo 2 vicino a inverter/quadri DC.
• Attenta verifica della messa a terra impianto, soprattutto dove i suoli sono resistivi.
• Protezione anche delle linee dati e dei servizi ausiliari (monitoraggi, PoE).

Densità dei fulmini in alcune regioni

Secondo le mappe ARPA e CEI sulla densità di fulmini (Ng, numero di fulmini/km²/anno), l’Italia mostra differenze regionali significative. Alcuni esempi indicativi:

• Lombardia: circa 2,5–3,2 Ng/km²/anno
• Veneto: circa 2,8–3,5 Ng/km²/anno
• Puglia: circa 3,5–4,2 Ng/km²/anno
• Sicilia: fino a 4,5 Ng/km²/anno

Circa il 70–80% delle scariche si concentra tra maggio e settembre, periodo con maggiore instabilità atmosferica.

Il dato nazionale varia a seconda delle fonti: mediamente ~1,5 milioni di fulmini nube-terra all’anno, mentre includendo le scariche intra-nube il totale può superare i 2 milioni di eventi annui.

Impatti economici: downtime e costi medi di riparazione

• Perdite di produzione: dove mancano le protezioni, dopo un evento severo si rilevano cali dal 20% al 50% annuo per fermi e degradi hardware.
• Costi medi: sostituzione di un inverter residenziale può costare migliaia di euro, con fermo impianto tipico di 1–3 settimane tra diagnosi, ordine, installazione.
• Ritorno dell’investimento: in aree ad alto rischio fulmini, l’installazione coordinata di SPD ha un payback medio di 2–3 anni, considerando guasti evitati e maggiore continuità di esercizio.

Quadro normativo 2026: CEI, UE e obblighi GSE per gli impianti FV

La normativa 2026 per gli impianti fotovoltaici definisce con precisione obblighi e responsabilità legati alla sicurezza e alla continuità di esercizio. Standard CEI, EN e indicazioni GSE non lasciano spazio a interpretazioni: i dispositivi di protezione da sovratensioni (SPD) non sono optional, ma strumenti fondamentali per garantire conformità, protezione da fulmini e corretto funzionamento degli impianti, inclusi quelli con accumulo o collegati a comunità energetiche. Nei paragrafi successivi vedremo come norme, verifiche periodiche e requisiti documentali si intrecciano per tutelare produttori, reti e incentivi.

Standard tecnici applicabili: CEI, EN e coordinamento con PNIEC

• CEI 0-21: per impianti connessi in bassa tensione (BT) richiede la presenza e il coordinamento di dispositivi contro le sovratensioni. Prevede collaudi e manutenzioni periodiche.
• CEI EN 62305 (serie) e CEI 81-10 (EN 62305): definiscono la protezione contro i fulmini, la valutazione del rischio e i livelli di protezione (LP I–IV).
• EN/CEI 61643-11 e EN 50539-11/12: specifiche per i dispositivi di protezione da sovratensione (SPD) lato AC e lato DC dedicati al fotovoltaico.

Il punto chiave è: gli SPD non sono accessori opzionali ma elementi di sicurezza e conformità per l’impianto fotovoltaico connesso alla rete.

Norme e piani Italia/UE: D.Lgs 199/2021, PNIEC, resilienza di rete

• D.Lgs 199/2021 e PNIEC: fissano obiettivi 2030 e misure per l’integrazione delle FER con standard di qualità e resilienza. La protezione contro sovratensioni è coerente con la continuità di servizio e la qualità della fornitura.
• RePowerEU: spinge su diffusione delle FER e resilienza delle reti; l’adozione di protezioni da sovratensione è in linea con le best practice suggerite.
• Linee GSE per impianti incentivati: richiedono conformità tecnica e documentale dei componenti, inclusi SPD, secondo norme CEI/EN.
• Prescrizioni dei distributori (BT/MT) e Terna: allineate a CEI 0-21/0-16 e alle pratiche di protezione da sovratensione per garantire interoperabilità e sicurezza.

Verifiche, ispezioni e responsabilità

• Verifiche periodiche secondo CEI: controllo indicatori SPD (meccanici/LED/contatti remoti), misura della resistenza di terra, prove di continuità e ispezione serraggi.
• Responsabilità: il progettista dimensiona e coordina; l’installatore realizza a regola d’arte; il proprietario gestisce manutenzione e conserva il fascicolo tecnico con dichiarazioni di conformità, schemi e rapporti di prova.
• Non conformità: il GSE può sospendere incentivi o chiedere integrazioni documentali se mancano protezioni obbligatorie o relazioni tecniche adeguate.

Novità 2025–2026 e trend regolatori

• Armonizzazione con EN 61643-11 aggiornata e recepimenti nella CEI 0-21 per chiarire requisiti su SPD coordinati in impianti con storage e comunità energetiche.
• Integrazione con sistemi di accumulo domestici e quadri di generazione: attenzione al bus DC, alle interfacce BMS e agli SPD in AC a monte/valle.
• Impatti sui retrofit post-Superbonus: regolarizzazione SPD nei quadri esistenti, aggiornamento schemi unifilari, report di verifica.

Norme principali sugli SPD

Le principali norme tecniche per la protezione da sovratensioni negli impianti FV includono:

• CEI 0-21 (ed. 2022) – regole di connessione alla rete BT
• CEI 64-8 Sezione 534 – criteri di selezione e installazione SPD
• EN/CEI 61643-11 – SPD per linee AC
• EN 50539-11 / 12 – SPD per circuiti fotovoltaici DC

Gli SPD diventano obbligatori quando richiesti da analisi del rischio o regole tecniche del distributore.

Impatto su FV con accumulo e CER

Le evoluzioni normative recenti riguardano soprattutto:

• impianti FV con accumulo, che richiedono coordinamento SPD tra lato DC, inverter e batteria
• Comunità energetiche (CER), dove il punto di connessione condiviso può richiedere protezioni coordinate

Per molti impianti installati negli anni del Superbonus, potrebbe essere necessario aggiornare la documentazione tecnica.

Tipi di scaricatori (SPD) per fotovoltaico: DC, AC e ibridi

Gli scaricatori di sovratensione (SPD) costituiscono la prima linea di difesa all’interno delle protezioni scariche fotovoltaico, proteggendo inverter, moduli e componenti elettronici dagli effetti dei fulmini e delle sovratensioni indotte. Con diverse tipologie e parametri di funzionamento, dagli SPD lato DC e AC a quelli ibridi, la scelta corretta e il coordinamento a stadi sono fondamentali per garantire sicurezza, durata dell’impianto e continuità di produzione. Nei paragrafi successivi vedremo come funzionano, come selezionare le classi giuste e quali errori evitare per impianti residenziali, PMI e utility.

Come funzionano gli SPD: forme d’onda, Uc, Up e coordinamento

Gli SPD limitano i picchi di tensione deviando a terra l’energia impulsiva. Si classificano per tipo di impulso, prestazioni e tensioni residue:

• Tipo 1: per fulminazioni dirette o correnti parziali di fulmine. Verificati con onda 10/350 μs. Necessari all’ingresso dell’edificio/impianto quando presente LPS esterno o in zone a rischio elevato.
• Tipo 2: per sovratensioni indotte e switching. Verificati con onda 8/20 μs. Tipicamente installati nei quadri a valle e vicino agli inverter fotovoltaici, lato AC e lato DC.
• Tipo 3: protezione fine per apparecchiature sensibili, installati molto vicino al carico (datalogger, BMS, gateway).

Parametri chiave:

• Uc (tensione continua ammessa): deve essere maggiore della massima tensione operativa del circuito (ad esempio, lato DC ≥ 1,2–1,5 × Voc della stringa).
• Up o Ures (tensione residua): tanto più bassa, tanto maggiore la protezione dei componenti elettronici; deve essere compatibile con i limiti dell’inverter e dell’elettronica di potenza.
• In/Imax/Iimp: correnti nominali/massime di scarica; guidano la robustezza dello scaricatore.
• Coordinamento a stadi: dall’ingresso del sistema (Tipo 1/1+2) verso gli utilizzatori sensibili (Tipo 2 e 3), con distanze elettriche e Up scalata.

Criteri di scelta: tagliare su misura per impianti FV italiani

• Lati DC/AC: prevedere SPD lato DC in prossimità dell’inverter o nei quadri di stringa; lato AC, installare SPD a monte (quadro generale) e a valle (quadro di generazione).
• Potenza 3–50 kWp: per residenziale e PMI la combinazione Tipo 1+2 in AC all’ingresso più Tipo 2 vicino a inverter/quadri DC è lo standard in zone esposte.
• Inverter stringa o microinverter: con microinverter distribuiti, privilegiare SPD in AC in prossimità del quadro di campo e del generale; proteggere anche le linee dati/powerline se presenti.
• Distanze dal punto di consegna: cavi lunghi aumentano l’esposizione; aggiungere stadi SPD e curare l’equipotenzialità.
• Grado IP: se l’installazione è in esterno o in ambiente umido/polveroso, scegliere quadri e SPD con IP adeguato (IP55–IP66).
• Integrazione con batterie: prevedere SPD dedicati sul bus DC batterie e in AC sull’ESS; considerare interfacce BMS con SPD di segnale (Tipo 3).

Sistema di messa a terra TT e TN

La configurazione dell’impianto di terra influisce sulla scelta degli SPD:

• Sistema TT: SPD tra fase-PE e neutro-PE
• Sistema TN: SPD tra fase-neutro e fase-PE

È buona pratica mantenere i collegamenti SPD più corti possibile (idealmente ≤0,5 m).

Pro e contro per residenziale, PMI, utility

• Residenziale: costo contenuto, efficacia alta contro eventi indiretti; attenzione agli ingombri nei quadri e al grado IP se posati all’aperto.
• PMI: più quadri e sottocampi richiedono coordinamento accurato e selettività; gestire correnti di guasto e percorsi equipotenziali su coperture estese.
• Utility: sistemi LPS completi e altre protezioni scariche fotovoltaico integrate su larga scala, con maglie di terra dedicate, monitoraggio remoto degli SPD con contatti di allarme e manutenzione pianificata su scala.

Errori da evitare nella scelta

• Uc non compatibile con la Voc dell’array FV (rischio innesco o degrado precoce).
• Up troppo alta rispetto alla tenuta d’ingresso dell’inverter moderno.
• Mancanza di coordinamento tra SPD DC e AC, tipico errore nella gestione delle protezioni scariche fotovoltaico; assenza di disconnessione termica.
• Componenti privi di certificazione secondo EN/CEI 61643-11 e EN 50539-11/12: possibile non conformità.

Protezioni scariche fotovoltaico: cosa installare e dove

Per proteggere efficacemente un impianto fotovoltaico da sovratensioni e fulmini, non basta installare uno SPD a caso: è fondamentale posizionare correttamente i dispositivi lungo le linee AC e DC, coordinandoli con fusibili, sezionatori e sistemi di messa a terra. Nei paragrafi seguenti analizzeremo schemi pratici per impianti residenziali, commerciali e con accumulo, indicando dove collocare SPD, come gestire linee dati e comunicazioni e come integrare il tutto con LPS e wallbox EV per garantire sicurezza, continuità di produzione e conformità normativa.

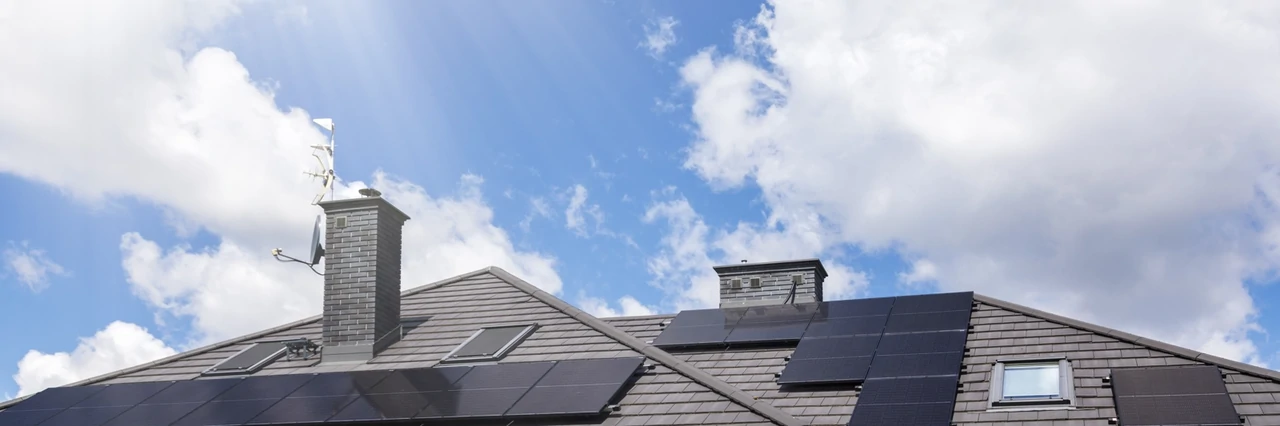

Schema residenziale ≤10 kW (autoconsumo connesso in BT)

• In AC: installare uno SPD Tipo 1+2 a monte del quadro generale dell’abitazione, in prossimità del punto di consegna; aggiungere uno SPD Tipo 2 a valle dell’inverter nel quadro di generazione, per ridurre ulteriormente la tensione residua.
• In DC: prevedere uno SPD Tipo 2 nelle immediate vicinanze dell’inverter fotovoltaico, dimensionato sulla massima Voc della stringa e coordinato con i fusibili di stringa quando presenti.
• Linee di comunicazione: se presenti RS485, Ethernet o antenne di monitoraggio, valutare SPD per segnali (Tipo 3) o protezioni PoE dedicate.
• Messa a terra impianto: resistenza di terra ≤10 Ω raccomandata in molti contesti residenziali; collegamenti equipotenziali corti e rettilinei, conduttori PE adeguati.

Microinverter e ottimizzatori

Negli impianti con microinverter o ottimizzatori, ogni modulo produce direttamente AC. In questi casi gli SPD DC possono non essere necessari, mentre è importante installare SPD AC nel quadro principale o vicino all’inverter di sistema.

Se presenti linee dati o PLC, è utile prevedere protezioni anche su queste connessioni.

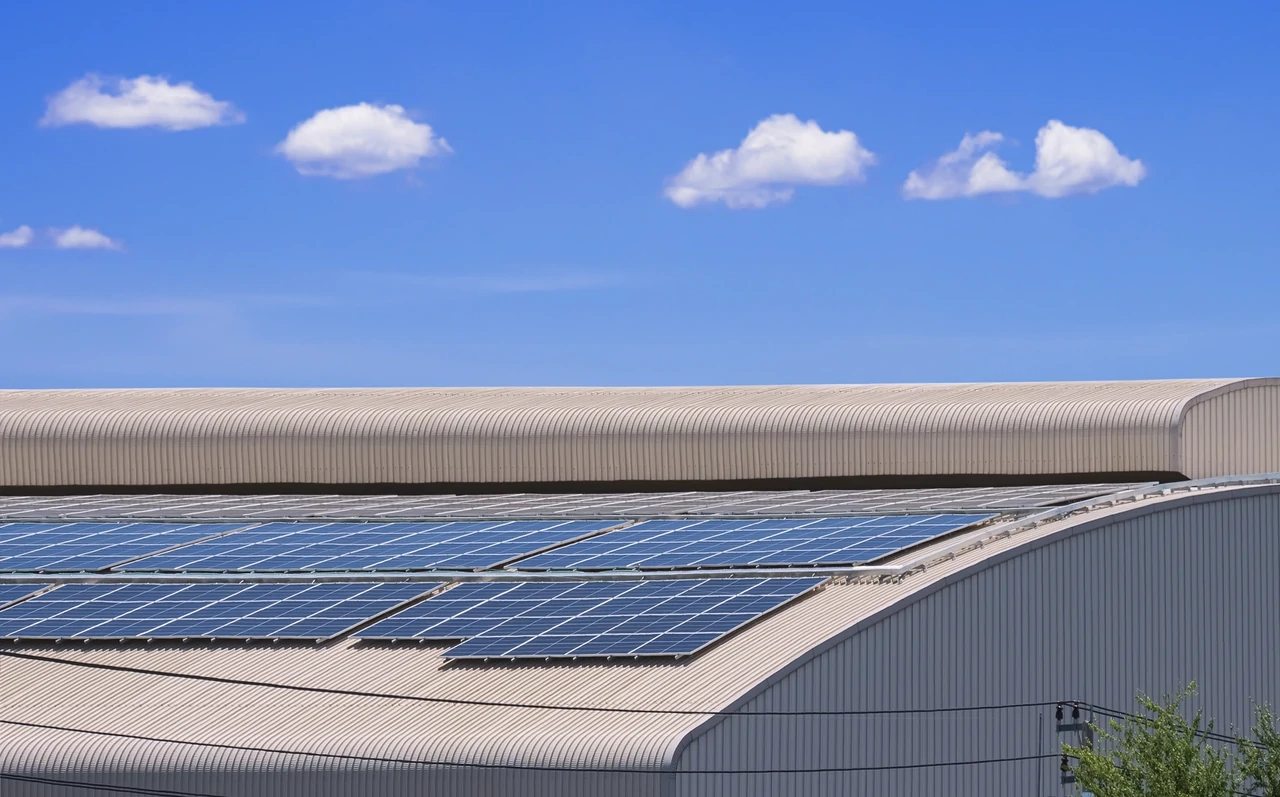

Schema commerciale 10–50 kW (tetto capannone/PMI)

• Ingresso edificio: SPD Tipo 1 o combinato 1+2 in AC nel quadro generale; nei quadri sezionali, SPD Tipo 2 coordinati.
• Lato DC: SPD Tipo 2 per sottocampi e nei quadri di stringa (quadro di campo fotovoltaico) se le distanze verso l’inverter sono rilevanti o se si raccolgono più stringhe; fusibili di stringa e sezionatori in DC a norma.
• Cablaggi: percorsi minimi e paralleli; ridurre le asole; conduttori di protezione dimensionati; barre equipotenziali su coperture metalliche.
• Servizi ausiliari: protezioni per rete dati aziendale, monitoraggio, alimentazioni PoE, modem/router, gateway.

Quando è necessario il quadro di stringa esterno? In generale:

• Quando le stringhe sono numerose e distanti dall’inverter.
• Quando serve coordinare fusibili, sezionatori e SPD vicino al campo per ridurre le distanze elettriche.
• Quando la copertura richiede raccolta e protezione locale delle stringhe per limitare sovratensioni lungo le dorsali.

Protezione delle linee dati

Negli impianti commerciali è spesso necessario proteggere anche le linee di comunicazione, ad esempio:

• RS485 / CAN
• Ethernet o PoE
• collegamenti antenna o monitoraggio remoto

Gli SPD per linee dati devono avere bassa capacità e tensione nominale adeguata per evitare interferenze.

Impianti con accumulo e wallbox EV

• Bus DC batterie: installare SPD dedicati in DC con Uc adeguata alla tensione nominale del pacco (ad esempio 48 V, 200–800 V a seconda del sistema).
• Lato AC ESS/inverter ibrido: SPD Tipo 2 a valle e Tipo 1+2 a monte nel quadro generale.
• Wallbox: SPD Tipo 2 in AC nel quadro di alimentazione della stazione di ricarica; se presente comunicazione dati esterna, prevedere protezioni dedicate.
• Grado IP: quadri esterni con IP55–IP66, protezioni UV e ventilazione/anticondensa ove necessario.
• BMS/EMS: SPD su porte RS485/CAN/Ethernet; filtraggio EMI per reti di monitoraggio.

Tensioni tipiche del bus DC

I sistemi di accumulo possono operare a tensioni diverse:

• 48 V nei sistemi domestici a bassa tensione
• 200–800 V nei sistemi ad alta tensione

La scelta dello SPD DC deve essere compatibile con il livello di tensione del bus batteria.

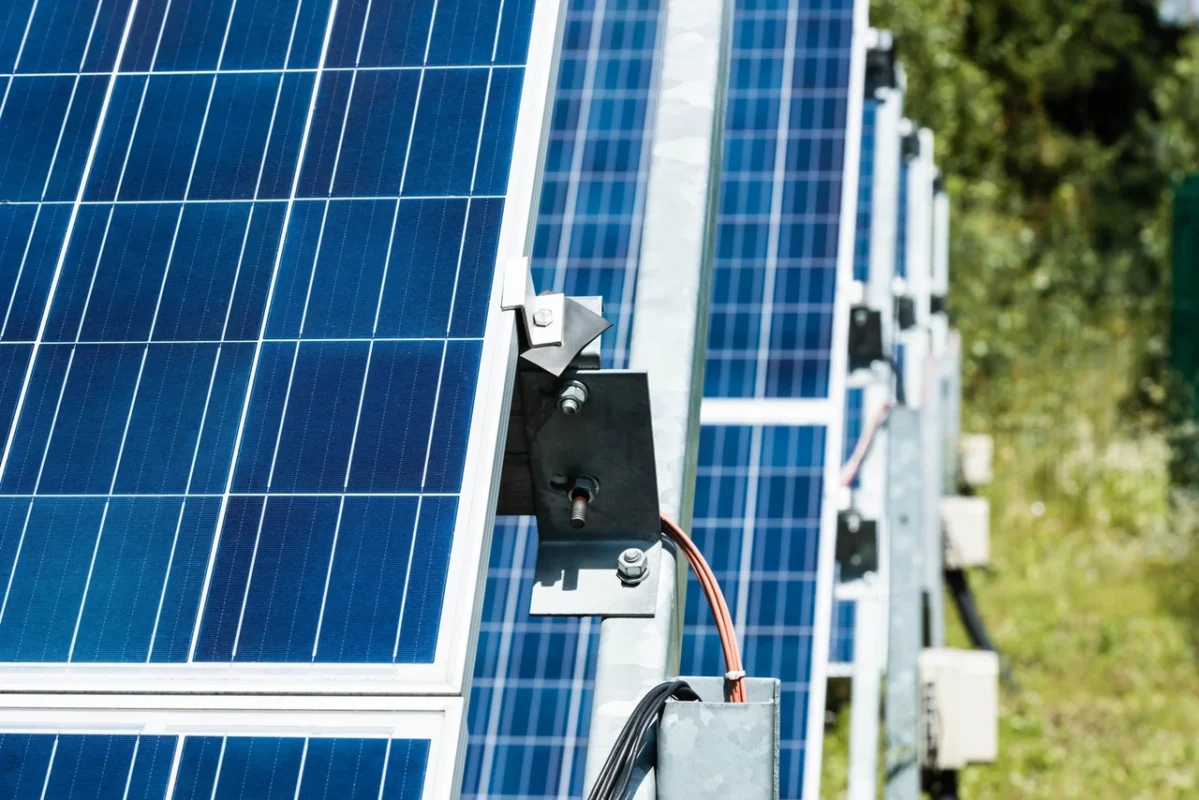

Coordinamento con LPS/parafulmine e messa a terra

• Con LPS esterno (parafulmine): obbligatorio prevedere SPD Tipo 1 all’ingresso dell’edificio e nei quadri principali. Collegare l’impianto FV al nodo equipotenziale principale; coordinare terra LPS e PE dell’impianto.
• Senza LPS ma in zona ad alto rischio: combinazione Tipo 1+2 consigliata all’ingresso, con Tipo 2 vicino agli inverter/quadri DC.
• Messa a terra: controllare periodicamente la resistenza; mantenere collegamenti corti (0,5–1 m dove possibile) e lineari; evitare loop ampi.

Distanza di separazione

La norma EN 62305 introduce il concetto di distanza di separazione (s) tra il sistema parafulmine e le parti metalliche dell’impianto.

Se questa distanza non può essere rispettata, è necessario prevedere collegamenti equipotenziali per evitare scariche laterali.

Dimensionamento e calcolo del rischio: metodo pratico per l’Italia

Valutare correttamente il rischio di fulminazione è essenziale per proteggere gli impianti fotovoltaici italiani e garantire continuità di produzione. Seguendo il metodo CEI 81-10/EN 62305, è possibile stimare la probabilità e le conseguenze di eventi atmosferici, dimensionare SPD e conduttori equipotenziali, e definire il coordinamento a stadi più adatto a ciascuna zona geografica. Nei paragrafi seguenti vedremo come applicare un approccio pratico e concreto, considerando sia il lato DC e AC sia le linee dati, i quadri di campo e le particolarità regionali.

Valutazione del rischio secondo CEI 81-10/EN 62305 Passi operativi:

1. Definire la struttura e le zone: geometria del tetto, presenza di LPS, materiali e percorsi dei cavi.
2. Individuare i servizi: linee elettriche BT/MT, dati, antenne, percorsi DC delle stringhe.
3. Stimare l’indice di fulminazione (Ng, eventi/km²/anno) e la superficie captante equivalente.
4. Calcolare il rischio R (probabilità × conseguenze) e confrontarlo con i valori limite della norma.
5. Determinare la necessità di LPS e di SPD, nonché il livello di protezione LP (I–IV) e il posizionamento degli stadi.

Input tipici: Ng regionale, altezza/fattori ambientali, tipo di copertura e affollamento cavi. Output: schema di protezione a stadi, sezioni minime dei conduttori equipotenziali, scelta dei tipi di SPD.

Dimensionare SPD: correnti, tensioni e coordinamento

• Correnti d’impulso: con LPS o in aree molto esposte, prevedere SPD Tipo 1 con Iimp adeguato (valori tipici decine di kA 10/350 μs); in altre situazioni, SPD Tipo 2 con Imax/ In adeguati (8/20 μs).
• Uc lato DC: scegliere Uc ≥ 1,2–1,5 × Voc della stringa in condizioni di minima temperatura (Voc aumenta al freddo); controllare i dati dei moduli e il clima locale.
• Up: compatibile con la tenuta d’ingresso dell’inverter e dei dispositivi collegati; in genere si mira a Up dell’ultimo stadio inferiore al limite di impulso delle apparecchiature.
• Coordinamento: assicurare una differenza sufficiente di Up tra gli stadi e adeguate distanze elettriche; evitare che il secondo stadio scatti prima del primo.

Esempio pratico di selezione SPD (impianto 6 kW)

Un esempio semplice può aiutare a capire come dimensionare correttamente gli SPD.

Supponiamo un impianto fotovoltaico domestico da 6 kW con 2 stringhe, moduli con:

• Voc modulo: 41 V
• coefficiente temperatura: −0,3%/°C
• 15 moduli per stringa

1. Calcolo Voc alla temperatura minima

Se la temperatura minima di progetto è −10°C, il Voc aumenta di circa il 10–12%.

Voc stringa ≈ 41 V × 15 × 1,1 ≈ 676 V

2. Scelta della tensione SPD (Uc)

Per sicurezza si applica un margine:

Uc ≥ 1,2–1,5 × Voc

Uc minimo consigliato:

≈ 800–1000 V DC

3.Classe SPD

Per un impianto residenziale tipico:

• SPD Tipo 2 DC vicino all’inverter
• SPD Tipo 2 AC nel quadro principale

L’obiettivo è mantenere la tensione residua Up inferiore alla capacità di impulso dell’inverter.

Indice regionale e mappe rischio: Lombardia vs Sicilia, Puglia e Veneto

• Lombardia: circa il 13,4% della potenza FV installata nazionale; densità di fulmini e intensità temporalesca rilevanti → SPD più robusti, particolare attenzione a Tipo 1/1+2 e a maglie di terra su coperture estese.
• Puglia: produzione elevata e frequente attività temporalesca estiva → priorità a SPD su quadri di campo e dorsali DC lunghe.
• Sicilia e Sud interno: rischio variabile e suoli a volte resistivi → curare messa a terra (dispersori addizionali) e coordinamento SPD nei quadri.
• Veneto e Nord-Est: dorsali lunghe su capannoni, rete dati diffusa → protezioni su servizi ausiliari e coordinamento tra quadri sezionali.

Interpretazione tecnica del valore Ng

Il valore Ng (densità di fulmini) aiuta a valutare il livello di protezione necessario:

• Ng < 2 → rischio moderato, SPD Tipo 2 spesso sufficiente
• Ng 2–3 → consigliato coordinamento Tipo 1 + Tipo 2
• Ng > 3 → rischio elevato, protezione multi-stadio e controlli più frequenti

In zone con Ng elevato è buona pratica verificare gli SPD dopo temporali intensi.

Errori tipici nel dimensionamento e come evitarli

• Trascurare la lunghezza dei conduttori e creare loop ampi: aumentano l’induzione; utilizzare percorsi paralleli e ravvicinati.
• Sottovalutare la Voc alle basse temperature per stringhe lunghe: scegliere Uc coerente o riprogettare la lunghezza delle stringhe.
• Dimenticare le linee dati/monitoraggio: proteggere RS485, Ethernet, modem, antenne.
• Nei retrofit post-Superbonus: aggiornare schemi, verificare terra, coordinare nuovi SPD con quelli esistenti.

Manutenzione, controlli e durata: tenere efficienti gli SPD

Per garantire che gli SPD continuino a proteggere efficacemente gli impianti fotovoltaici, la manutenzione e i controlli periodici sono fondamentali. Ispezioni meccaniche, test elettrici e monitoraggio degli indicatori consentono di rilevare segnali di degrado o fine vita, riducendo il rischio di guasti e downtime. Nei paragrafi seguenti approfondiremo procedure pratiche di verifica, sostituzione preventiva, documentazione obbligatoria e integrazione con sistemi di accumulo e BMS, per mantenere l’impianto sicuro, efficiente e conforme alle norme.

Ispezioni periodiche e test consigliati (CEI 0-21/EN 62305)

• Controllo indicatori: verificare finestrelle/LED su ogni modulo scaricatore; se presenti contatti remoti, integrare nello SCADA o nel datalogger.
• Verifica meccanica: controllare serraggi, corrosioni, integrità dei collegamenti equipotenziali, sezioni e percorsi dei conduttori PE.
• Prove elettriche: misurare la resistenza di terra; testare continuità equipotenziale; se disponibili, usare moduli di test raccomandati dal costruttore.
• Frequenza: almeno annuale; immediatamente dopo eventi intensi (temporali severi, blackout importanti, interventi dell’interruttore generale).

Gli SPD moderni possono includere contatori di scariche o contatti di allarme remoto.

Segnali di fine vita e sostituzione preventiva

• Indicatori rossi/scatto termico del modulo: segnalano che l’SPD ha esaurito la capacità o è guasto. Va sostituito.
• Tensione residua (Up) in aumento o allarmi da contatti remoti: indicano degrado.
• Piani di sostituzione ciclica: in aree ad alto rischio, considerare la sostituzione preventiva (ad esempio 5–10 anni per Tipo 1, più lunga per Tipo 2) in base alle sollecitazioni subite.
• Logistica: tenere ricambi disponibili e definire tempi di intervento per ridurre il downtime.

Come verificare se uno scaricatore è da sostituire? Controlla l’indicatore di stato; se è scattato o rosso, sostituisci il modulo cartuccia. Se monitorato, analizza gli allarmi o i contatori di eventi. In caso di dubbio post-evento severo, esegui un controllo specialistico.

Durata tipica degli SPD

La durata operativa dipende dall’intensità e dal numero di eventi di sovratensione, ma in genere:

• SPD Tipo 1: circa 5–15 anni
• SPD Tipo 2: circa 10–20 anni

Gli indicatori di stato (verde/rosso) aiutano a identificare quando il dispositivo deve essere sostituito.

Documentazione, registro interventi e conformità GSE

• Collaudo: checklist con foto installative, misure di terra e verbali di verifica.
• Aggiornamenti: schemi unifilari, fascicolo tecnico, dichiarazioni di conformità.
• Utilità: documentazione richiesta per incentivi, assicurazioni e manutenzioni a norma.

Integrazione con sistemi di accumulo e IP ambientale

• Grado IP quadri esterni: protezione contro acqua e polveri; valutare schermi UV e anticondensa.
• Interfacce BMS/EMS: proteggere le porte di comunicazione con SPD di segnale; curare le masse.
• Coordinamento con protezioni delle batterie: SPD integrati con contattori, fusibili e algoritmi BMS.

Confronto costi, prestazioni e ROI: marche certificate e scelte smart

Quando si scelgono gli SPD per un impianto fotovoltaico, non basta guardare il prezzo: è fondamentale valutare prestazioni, certificazioni e ritorno dell’investimento. Conoscere le fasce di costo, leggere correttamente le schede tecniche e considerare il rischio evitato permette di prendere decisioni smart, sia per impianti residenziali che per PMI e utility-scale. Nei paragrafi seguenti analizzeremo costi tipici, parametri chiave, ROI atteso e casi reali, offrendo indicazioni concrete per proteggere inverter, quadri e linee dati in modo efficace ed economico.

Fasce di prezzo Italia e cosa includere nel preventivo

• SPD Tipo 1: circa 200–400 € per unità conforme alle norme.
• SPD Tipo 2: circa 80–150 € per canale.
• SPD ibridi DC/AC: circa 150–300 € a seconda della tensione e del grado IP.
• Voci accessorie: quadri, barre equipotenziali, conduttori PE/rame, fusibili/sezionatori DC, manodopera, verifiche e collaudi.
• Costo tipico residenziale: alcune centinaia di euro per componenti; complessivo spesso entro 500–1.000 € con installazione e verifiche.
• PMI: da poche migliaia di euro in funzione di quadri, numero di stringhe e servizi da proteggere.

Prestazioni e certificazioni: come leggere le schede tecniche Cosa controllare:

• Conformità a EN/CEI 61643-11 (SPD AC) e EN 50539-11/12 (SPD DC per fotovoltaico).
• Certificazioni di ente terzo (ad esempio marchi di conformità accreditati).
• Parametri: Up (più bassa è, meglio protegge), Iimp/Imax, Uc coerente con l’impianto (stringhe DC e reti AC), tempo di risposta.
• Sicurezze: presenza di disconnessione termica integrata, indicatori di stato chiari, eventuali contatti remoti.

ROI, rischio evitato e assicurazioni

• Riduzione dei fermi: in contesti manifatturieri con produzione FV, l’adozione di SPD coordinati riduce i downtime legati a fulmini di circa un quarto rispetto a impianti non protetti.
• Payback: 2–3 anni in aree ad alta densità di fulmini, più lungo in aree a bassa incidenza; in ogni caso migliora l’affidabilità dell’inverter e preserva i rendimenti nel tempo.
• Polizze: molte assicurazioni richiedono protezione contro le sovratensioni per accedere a coperture su impianti FV e quadri elettrici.

Esempio di calcolo del ROI della protezione SPD

Un modo semplice per valutare il ritorno dell’investimento è stimare il costo annuale del rischio evitato.

Formula semplificata:

Perdita attesa annua =

(probabilità guasto × costo riparazione)

• (ore fermo × valore energia prodotta)

Esempio illustrativo per impianto domestico:

• probabilità danno annuale: 10%
• riparazione inverter: €1.800
• fermo impianto: 40 ore
• valore energia: €20/ora

Perdita attesa:

0,10 × 1800 = €180 40 × 20 = €800

Totale ≈ €980/anno

Costo protezione SPD completa:

≈ €700–€900

Il sistema può quindi ripagarsi in circa 1–2 anni, riducendo il rischio di guasti e downtime.

Casi d’uso reali: Puglia, Lombardia, utility-scale

• Utility-scale: grandi operatori hanno adottato protezioni integrate su parchi FV in aree del Sud e del Nord con produzione complessiva annua superiore al TWh; obiettivo: continuità e riduzione guasti su inverter e trasformatori di campo.
• Puglia: in retrofit post-Superbonus, l’inserimento di SPD nei quadri di campo ha ridotto anomalie su tetti industriali durante i temporali estivi.
• Veneto/Lombardia: buone pratiche su quadri coordinati, maglie di terra dedicate e protezione delle dorsali dati su capannoni.

Incentivi e agevolazioni 2026: detrazioni e compatibilità con CER

Gli incentivi 2026 offrono opportunità concrete per integrare dispositivi di protezione negli impianti fotovoltaici senza gravare sul budget. Comprendere come detrazioni, Ecobonus e misure FER si applicano agli SPD, e verificare la compatibilità con comunità energetiche (CER) e autoconsumo, è fondamentale per pianificare interventi corretti e accedere ai benefici fiscali. Nei paragrafi successivi vedremo quali requisiti tecnici e documentali rispettare, come aggiornare schemi e fascicoli tecnici, e quali attenzioni osservare per massimizzare detrazioni e sicurezza dell’impianto.

Ecobonus 50–65% e altre misure

• Detraibilità: le spese per dispositivi di protezione elettrica integrati nell’impianto possono rientrare nelle detrazioni se soddisfano i requisiti previsti dalla normativa fiscale vigente e se l’intervento è parte di opere agevolabili.
• Requisiti generali: conformità tecnica alla normativa CEI/EN, pagamenti tracciati, asseverazioni e pratiche quando richieste.
• Coordinamento con incentivi FER e piani locali: verificare il quadro attuale per la cumulabilità.

Compatibilità con comunità energetiche (CER) e autoconsumo

• In CER: prevedere SPD su punti di connessione condivisi e sugli impianti dei membri; la continuità del servizio è critica per i corrispettivi di valorizzazione.
• Documentazione tecnica: schemi aggiornati e prove di conformità agevolano l’accesso agli eventuali contributi.
• Benefici: maggiore resilienza della microrete locale, meno fermi e maggiore prevedibilità della produzione condivisa.

Documenti necessari e iter pratico

• Documentazione: fatture dettagliate, dichiarazioni di conformità dell’impianto aggiornate alle modifiche, schede tecniche SPD, foto dell’installazione, certificazioni.
• Eventuali aggiornamenti GSE/DSO: se la modifica è sostanziale, verificare se serve comunicazione; in caso di semplice inserimento SPD in quadri esistenti, di norma basta aggiornare il fascicolo tecnico.
• Tempistiche: pianificare gli interventi in bassa stagione temporalesca per ridurre i rischi durante i lavori e facilitare eventuali test.

Limiti e attenzioni sugli incentivi

• Non tutte le spese accessorie sono ammissibili: verificare i capitolati delle misure.
• Cumulabilità: può essere limitata con altri bonus; controllare la normativa in vigore al momento dell’intervento.
• Preventivi: richiedere voci separate per componenti SPD, manodopera, verifiche e collaudi.

Errori comuni e come evitarli (checklist operativa)

Anche impianti fotovoltaici ben progettati possono subire guasti se si commettono errori comuni nel posizionamento, cablaggio o scelta degli SPD. Distanze e conduttori mal gestiti, selezione non coerente dei dispositivi, affidarsi solo al parafulmine o trascurare manutenzione e documentazione possono ridurre l’efficacia delle protezioni e compromettere garanzie, incentivi e continuità di produzione. Nei paragrafi successivi presentiamo una checklist operativa per evitare questi errori e assicurare protezione, conformità e affidabilità dell’impianto.

Posizionamento e cablaggio errati

• Distanze eccessive tra SPD e apparecchiature critiche.
• Cablaggi con loop ampi e conduttori di terra tortuosi.
• Morsetti allentati; sezioni dei conduttori PE insufficienti.
• Mancanza di equipotenzialità tra strutture metalliche e quadri.

Sottodimensionamento e scelta non coerente

• Uc inferiore alla Voc di stringa in inverno.
• Up troppo alto per gli ingressi dell’inverter.
• Mancato coordinamento tra Tipo 1–2–3.
• Assenza di protezione su linee dati e antenne.
• Uso di SPD non specifici per FV (assenza EN 50539-11/12 per lato DC).

Falsa sicurezza con il solo parafulmine

• Un LPS esterno convoglia le correnti di fulmine sulla struttura, ma non protegge le apparecchiature interne.
• Necessari SPD a valle anche con LPS attivo.
• Importante verificare periodicamente la resistenza di terra e l’integrità dei collegamenti equipotenziali.

Manutenzione trascurata e documentazione incompleta

• Indicatori di guasto ignorati; mancanza di registro delle verifiche.
• Schemi elettrici non aggiornati dopo retrofit.
• Rischio perdita di garanzie, assicurazioni e incentivi per carenze documentali.

Domande frequenti

Riferimenti

https://www.sistan.it/index.php?id=319&no_cache=1&tx_ttnews%5Btt_news%5D=12381

https://www.terna.it/it/sistema-elettrico/statistiche/pubblicazioni-statistiche

https://www.gse.it/

https://www.normattiva.it/uri-res/N2Ls?urn:nir:stato:decreto.legislativo:2021-11-08;199
