Regolatore di carica solare: Essenziale per sistemi solari efficienti

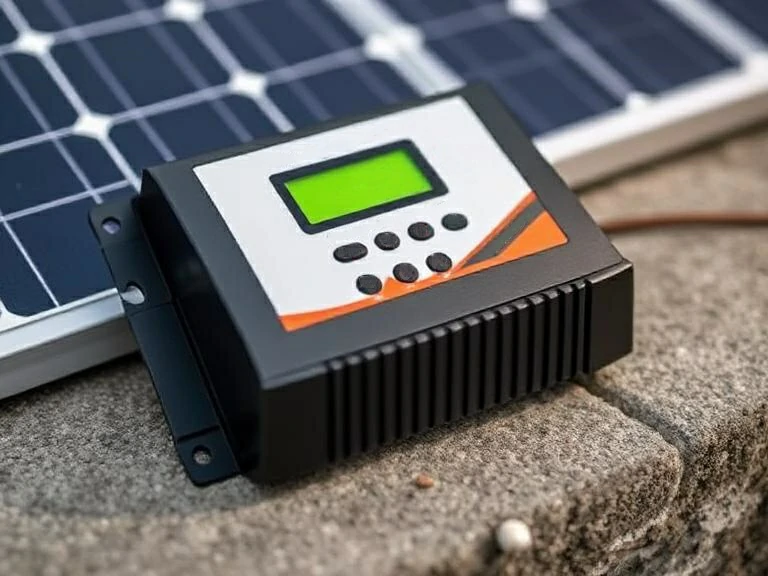

regolatore di carica solare

Indice dei contenuti

Se vi state immergendo nel mondo dell'energia solare, probabilmente vi sarete imbattuti più di una volta nel termine regolatore di carica solare. Questo piccolo dispositivo poco appariscente è il "guardiano" del funzionamento stabile del sistema di generazione di energia solare! Rende l'intero sistema fluido e sicuro e mantiene alta l'efficienza della produzione di energia. Sia che si voglia alimentare una baita in montagna, sia che si voglia alimentare il proprio impianto solare sul tetto, capire come funziona effettivamente il regolatore di carica solare è davvero fondamentale. Dopo tutto, conoscere il principio di funzionamento rende l'utilizzo molto più confortevole.

Forza, scopriamolo insieme! Dalle nozioni di base, a come scegliere il prodotto più adatto a voi, fino all'installazione e alla manutenzione di questi consigli professionali ma pratici, abbiamo organizzato tutto per voi.

Che cos'è un regolatore di carica solare?

Il regolatore di carica solare, noto anche come regolatore di carica per pannelli solari o anche (erroneamente) controllore di carica solare, è un componente essenziale di tutti i sistemi di energia solare con batterie di accumulo. Come un'attenta governante, è specializzato nel regolare il flusso di corrente dal pannello solare al banco di batterie, assicurando che l'intero sistema funzioni in modo efficiente e sicuro. Se non fosse così, i pannelli solari potrebbero emettere una tensione o una corrente eccessiva, che potrebbe "danneggiare" il prezioso banco di batterie e ridurne significativamente la durata.

La funzione principale del regolatore di carica solare è come la polizia stradale nella nostra vita. Scorta metodicamente l'energia dal punto A, i pannelli solari, al punto B, le batterie. È molto intelligente, sa quando lasciare andare la carica della batteria, quando fermarsi al momento giusto e mantiene la batteria sempre completamente carica, ma non sovraccarica. Tutto questo è possibile grazie alla precisa regolazione di tensione e corrente. In questo modo è possibile evitare efficacemente i problemi di sovraccarico, scarica profonda e corrente inversa.

Nei moderni sistemi solari off-grid o ibridi, il regolatore di carica solare è il "fattore chiave". È il guardiano silenzioso del sistema, che protegge il vostro investimento come una premurosa guardia del corpo, ed è particolarmente bravo a ottimizzare l'uso dell'energia in modo economicamente vantaggioso - è davvero affidabile. Sia che stiate pensando di installare l'energia solare sul vostro camper, sia che vogliate installare l'energia solare in una baita remota o a casa vostra, questo regolatore di carica solare vi garantirà la massima tranquillità. Il processo di ricarica della batteria sarà fluido e perfettamente funzionante, senza contare che è intelligente e affidabile, come una piccola governante che vi tiene d'occhio.

Perché è necessario un regolatore di carica per i pannelli solari?

Un regolatore di carica può essere utilizzato come un piccolo guardiano per la batteria, assicurandosi che riceva solo la tensione che è in grado di gestire. I vantaggi sono molteplici, quindi diamo un'occhiata:

  • Evitare il sovraccarico: Il sovraccarico danneggia la batteria.
  • Evita lo scaricamento profondo: Una scarica eccessiva riduce la durata della batteria.
  • Aumenta la durata della batteria: Regolando il ciclo di carica, garantisce una maggiore durata della batteria e migliori prestazioni.

In breve, un regolatore di carica solare è il migliore amico della vostra batteria.

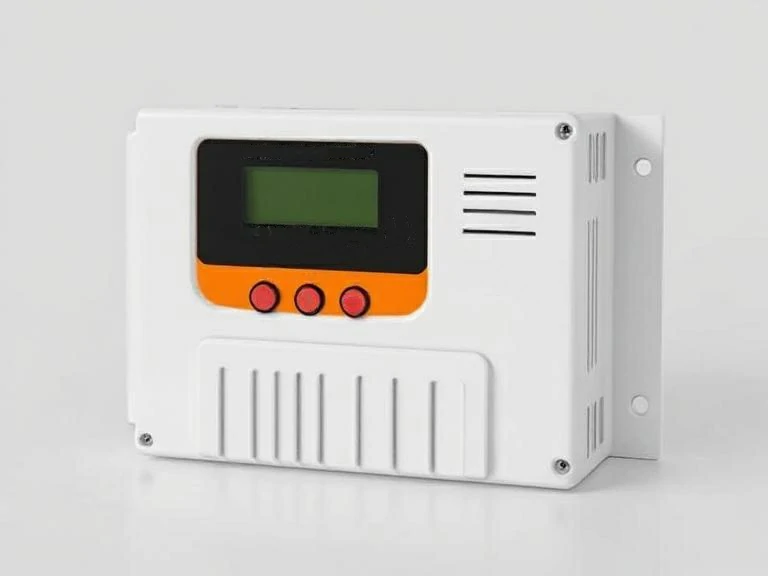

regolatore di carica solare

Tipi di regolatori di carica solare

Non tutti i regolatori di carica solare sono uguali. A seconda dell'impianto solare e delle esigenze energetiche, il tipo di regolatore scelto può fare una grande differenza in termini di efficienza, salute della batteria e prestazioni complessive del sistema. Analizziamo i due tipi principali di regolatori di carica solare: PWM e MPPT.

Regolatori di carica solare PWM (Pulse Width Modulation)

L'opzione più tradizionale ed economica è quella del regolatore di carica solare PWM. Funziona riducendo gradualmente la corrente che fluisce nella batteria man mano che questa si avvicina alla carica completa. In questo modo è come frenare dolcemente per evitare il sovraccarico.

Come funzionano i controllori PWM:

  • Collegamento diretto tra pannello solare e batteria
  • Impulsi di corrente mentre la batteria si carica
  • Corrisponde la tensione del pannello alla tensione della batteria

Pro:

  • Conveniente e ampiamente utilizzato
  • Tecnologia semplice con un numero ridotto di componenti
  • Ideale per i piccoli sistemi off-grid con pannelli solari e batteria a voltaggio adeguato

Contro:

  • Minore efficienza in climi freddi o nuvolosi
  • Impossibile ottimizzare la potenza dei pannelli solari ad alta tensione

I regolatori di carica solare PWM sono probabilmente una buona scelta se si sta eseguendo una configurazione di base e si vuole risparmiare.

Regolatori di carica solare MPPT (Maximum Power Point Tracking)

I regolatori di carica solare MPPT sono il cugino più recente e più intelligente del PWM. Tracciano continuamente il punto di massima potenza dell'uscita del pannello solare e regolano la tensione per massimizzare il trasferimento di energia alle batterie.

Se siete alla ricerca di un esempio reale di eccellenza MPPT, il modello di Afore inverter solari distinguersi. Afore dispone di alcuni eccezionali modelli di inverter solari dotati di tecnologia MPPT a due o più canali, tempi di risposta rapidi ed efficienze di inseguimento superiori a 99,9%, una manna per le località con orientamenti del tetto diversi o parzialmente ombreggiati. Questi inverter sembrano fatti su misura per i complessi ambienti residenziali e commerciali, massimizzando la produzione di energia anche in condizioni di scarsa luminosità.

Come funzionano i regolatori MPPT:

  • Converte la tensione in eccesso del pannello in ampere di carica utilizzabili
  • Utilizza algoritmi avanzati per estrarre la massima potenza

Efficienza e vantaggi:

  • 20-30% più efficiente della PWM, soprattutto in condizioni di freddo o variabili
  • Può funzionare con array solari a tensione più elevata
  • Ideale per sistemi con lunghe tratte di filo o con elevati requisiti energetici

I migliori scenari per l'MPPT:

  • Impianti solari residenziali o commerciali
  • Sistemi che utilizzano batterie da 24 o 48 V con pannelli a tensione superiore
  • Installazioni in aree con frequente copertura nuvolosa o sole fluttuante

Anche se all'inizio i regolatori MPPT possono sembrare un po' costosi, a lungo termine migliorano notevolmente l'efficienza e valgono sicuramente la pena di essere acquistati, soprattutto per gli impianti solari di medie e grandi dimensioni.

Le principali differenze tra PWM e MPPT

CaratteristicaPWMMPPT
CostoPiù bassoPiù alto
EfficienzaModeratoAlto
Configurazione idealePannelli e batterie abbinati in tensionePannelli ad alta tensione con batterie a bassa tensione
Il migliore perPiccoli sistemi fai-da-te/off-gridSistemi residenziali, commerciali e ad alte prestazioni
Adattabilità alle condizioni atmosfericheMeno reattivoEccellente in condizioni variabili

Quindi, quale scegliere? Se avete intenzione di costruire un sistema piccolo e semplice e volete soprattutto controllare i costi, allora la scelta di un controller PWM è più adatta. Tuttavia, se state cercando la massima potenza di uscita, se volete che il sistema sia facilmente aggiornabile ed espandibile in futuro o se le condizioni di illuminazione nel vostro scenario di utilizzo non sono ottimali, allora il regolatore di carica solare MPPT è una scelta migliore e può affrontare meglio queste situazioni.

Indipendentemente dal tipo di regolatore di carica solare che si decide di scegliere, questa piccola scelta è cruciale, in quanto è direttamente correlata al funzionamento efficiente dell'intero sistema di energia solare e alla sua durata. Se scegliete il regolatore giusto, il sistema sarà in grado di servirvi in modo stabile e per lungo tempo.

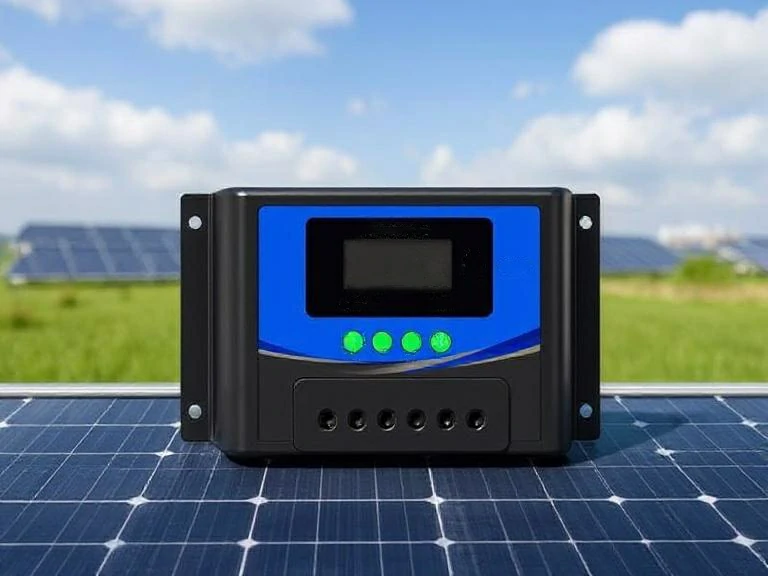

regolatore del caricatore solare

Come funziona un regolatore di carica solare?

Per comprendere appieno la potenza di un regolatore di carica solare, è necessario analizzare più a fondo il suo funzionamento. Questo piccolo aiutante intelligente è un professionista quando si tratta di trasformare l'energia solare in elettricità e di regolarla nel modo giusto. Permette all'energia solare di caricare la batteria in modo costante, ma anche di massimizzarne le prestazioni, come se la batteria trovasse in una piccola e premurosa governante tutti gli aspetti della corretta cura.

Processo passo dopo passo

Di seguito è riportata una ripartizione semplificata delle funzionalità del controller del caricabatterie solare:

  1. Raccolta solare: I pannelli solari assorbono la luce del sole e la convertono in elettricità in corrente continua (DC).
  2. Trasferimento di energia al regolatore: L'elettricità arriva direttamente al regolatore di carica solare.
  3. Regolazione della tensione di avvio: Il controller valuta la tensione e la corrente. Se la tensione è troppo alta, il controller la riduce a un livello sicuro e compatibile con la batteria.
  4. Distribuzione della corrente elettrica: In base allo stato di carica della batteria, il controllore invia una quantità adeguata di corrente alla batteria.
  5. Fase di carica: La maggior parte dei regolatori di carica solari presenti sul mercato prevede un tipo di carica in più fasi, ovvero carica in batch, carica ad assorbimento e carica flottante. Questo è stato progettato per rendere la carica della batteria sicura ed efficiente.

Cosa succede quando la batteria è piena?

Un buon regolatore di carica solare non smette di funzionare quando la batteria è completamente carica. Infatti, è qui che entra in gioco la funzione di regolazione intelligente:

  • Attivazione della modalità Float: Una volta che il controller passa alla modalità di carica di mantenimento, la corrente scende automaticamente a un filo come un sottile ruscello. In questo modo la batteria può essere mantenuta sempre in uno stato di carica completa e si evitano i rischi legati al sovraccarico.
  • Gestione del carico: Alcuni regolatori di carica solare sono così dolci che possono prendere l'energia in eccesso e ridistribuirla in modo intelligente ai dispositivi ad essi collegati, come l'illuminazione, gli elettrodomestici di uso quotidiano e così via, per godere dell'energia in eccesso. Per i sistemi con esigenze significative di accumulo di energia, l'abbinamento del regolatore di carica con un inverter affidabile per l'accumulo di energia può garantire l'integrazione e l'utilizzo senza problemi dell'energia solare immagazzinata. Per saperne di più inverter per l'accumulo di energia qui...
  • Protezione da sovratensione: Se la batteria è completamente carica, il controller interrompe la carica fino a quando non è necessaria una maggiore potenza.

Attivando la modalità float o standby, il regolatore di carica solare garantisce la longevità e l'affidabilità del sistema di accumulo di energia.

Un pannello solare scarica la batteria di notte senza un regolatore?

È una domanda frequente, ed è una buona domanda. La risposta è sì: senza un regolatore di carica solare, la batteria potrebbe effettivamente perdere energia durante la notte.

Ecco perché:

  • Flusso di corrente inversa: di notte, quando non c'è luce solare, i pannelli solari smettono di generare energia. Senza un regolatore di carica, l'elettricità della batteria può fluire all'indietro verso i pannelli solari, scaricando la batteria.
  • Protezione integrata: I regolatori di carica solare di qualità sono dotati di una protezione contro le correnti inverse per evitare che ciò accada.

Se vi siete mai chiesti perché la vostra batteria si è scaricata durante la notte come se vi avessero rubato l'energia, potrebbe essere che il regolatore di carica solare sia difettoso o non sia stato installato affatto. Ricordate, assicuratevi di avere un regolatore nel vostro sistema per non lasciarvi sfuggire energia preziosa.

Capire come funziona il regolatore di carica solare non solo aiuta ad apprezzare la tecnologia, ma consente anche di ottenere il massimo dal proprio investimento solare.

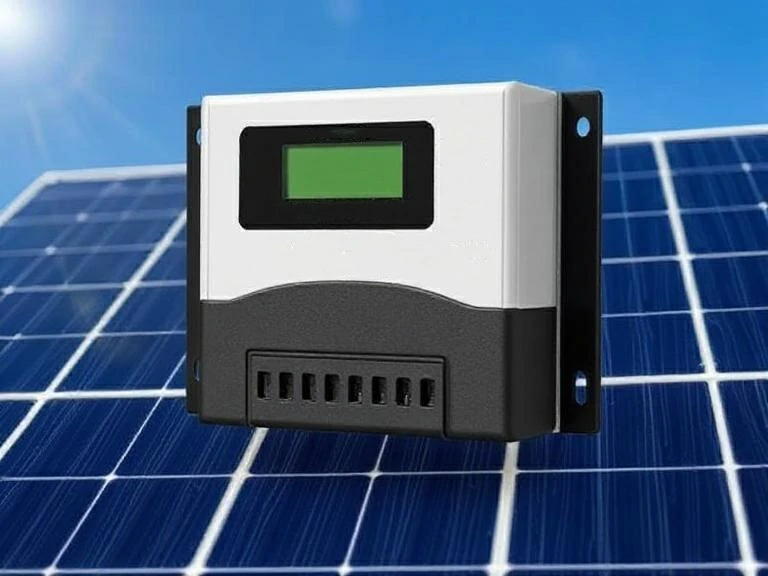

regolatore di carica per pannello solare

Come scegliere il giusto regolatore di carica solare

La scelta del giusto regolatore di carica solare non si limita all'acquisto del primo che si trova online. La chiave è verificare se il regolatore funzionerà con il vostro sistema solare e le caratteristiche devono corrispondere. Vediamo come procedere passo dopo passo.

Dimensionare correttamente un regolatore di carica solare

La prima cosa da considerare è la dimensione, non quella fisica, ma la capacità attuale.

  • Amperaggio nominale: Il regolatore di carica solare deve gestire la corrente totale (in ampere) proveniente dai pannelli solari. Una buona regola è quella di aggiungere 25% agli ampere calcolati per avere un margine di sicurezza.
  • Compatibilità di tensione: I regolatori sono costruiti per sistemi da 12, 24 e 48 V. Assicuratevi che il controller corrisponda alla tensione del vostro banco di batterie.

Ad esempio, se si utilizza un sistema di batterie a 24 V con pannelli solari che producono 30 ampere di corrente, il regolatore di carica solare deve essere dimensionato per almeno 37,5 ampere (30 ampere × 1,25).

Abbinare il tipo di regolatore alla configurazione solare

  • Piccoli sistemi off-grid: Se vi trovate in un camper o in una baita con una semplice unità a 12 V, un regolatore di carica solare PWM potrebbe essere adatto.
  • Impianti residenziali di medie dimensioni: Per quanto riguarda gli impianti con una domanda energetica moderata, il regolatore di carica solare MPPT può fornire una migliore efficienza e adattabilità.
  • Grandi impianti solari: Se si lavora con pannelli ad alta tensione o banchi di batterie da 48 V, un regolatore di carica solare MPPT è indispensabile per ottenere le massime prestazioni.

La scelta del giusto regolatore di carica è molto importante per un sistema di pannelli solari, in modo da poter sfruttare al meglio l'energia solare e non danneggiare le batterie.

Altre caratteristiche da considerare

Molti moderni regolatori di carica solare sono dotati di una serie di funzioni comode e protettive:

  • Display LCD: Statistiche in tempo reale sullo stato di carica, sulla tensione e sulla corrente.
  • Monitoraggio remoto: Alcuni controllori possono collegarsi ad applicazioni o software per PC per il monitoraggio del sistema e la registrazione dei dati.
  • Compensazione della temperatura: Questa funzione regola i parametri di carica in base alla temperatura ambiente, che è fondamentale nei climi estremi.

Investire in un regolatore di carica solare dotato di queste caratteristiche aggiuntive vale sicuramente la pena se si vuole avere il pieno controllo e la massima chiarezza sulle proprie apparecchiature solari.

Scegliere il giusto regolatore di carica solare richiede molto lavoro e molti calcoli, ma ne vale davvero la pena. Immaginate che dopo averlo utilizzato, l'efficienza di utilizzo dell'energia aumenti vertiginosamente, la batteria sia più duratura, l'intero sistema di energia solare sia stabile e possiate contare su di esso per generare elettricità per i prossimi anni.

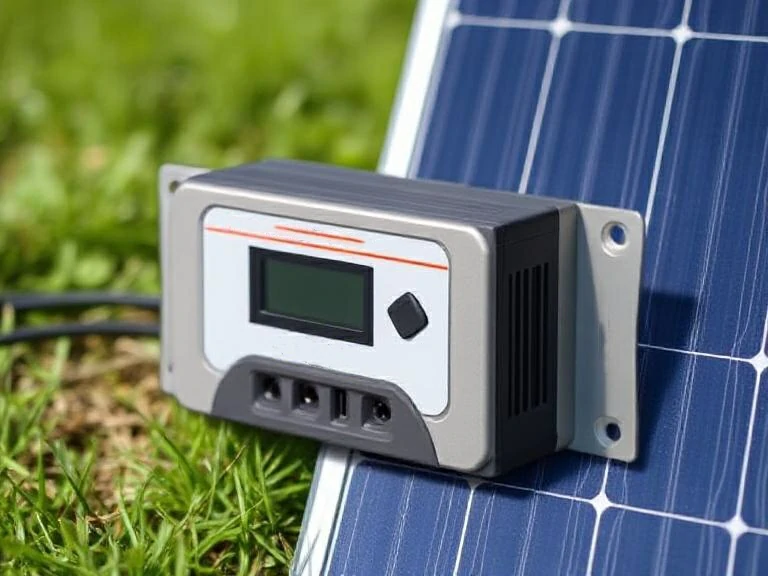

regolatore di carica solare

Consigli per l'installazione e la manutenzione dei regolatori di carica solare

Anche il miglior regolatore di carica solare non servirà a molto se viene installato in modo errato o se non viene sottoposto a manutenzione. Per far sì che il vostro impianto solare funzioni in modo efficiente e sicuro, l'installazione corretta e la manutenzione continua sono essenziali. Ecco alcuni consigli che vi aiuteranno a ottenere il massimo dal vostro regolatore.

Suggerimenti per l'installazione

  1. Seguire le istruzioni del produttore: Consultare sempre il manuale di installazione del modello specifico. I diversi regolatori del caricabatterie solare hanno requisiti di cablaggio e tensione leggermente diversi.
  2. Montare in un luogo fresco e asciutto: Il calore può ridurre le prestazioni e la durata di vita. Montate il controller in un'area ben ventilata, lontano da umidità, polvere e luce solare diretta.
  3. Collegare nell'ordine giusto:
  4. Collegare prima la batteria, poi i pannelli solari e infine il carico (se applicabile). Questo aiuta il regolatore a inizializzarsi correttamente.
  5. Per la manutenzione, scollegare in ordine inverso.
  6. Utilizzare il calibro corretto dei fili: I cavi sottodimensionati possono causare cadute di tensione e surriscaldamento. Scegliete cavi in grado di gestire la corrente massima prodotta dal vostro sistema.
  7. Protezione con fusibili: Installare fusibili o interruttori automatici tra il regolatore di carica solare e la batteria e i pannelli solari per una maggiore sicurezza.

Suggerimenti per la manutenzione

  1. Ispezione regolare: I collegamenti vengono ispezionati almeno una volta al mese per rilevare eventuali segni di corrosione, terminali allentati o usura.
  2. Pulire l'unità: Spolverare o pulire leggermente l'alloggiamento del controller per evitare che gli accumuli compromettano la dissipazione del calore.
  3. Controllare le letture dei LED o del display LCD: Verificare la presenza di codici di errore, livelli di tensione o corrente insoliti o avvisi di temperatura.
  4. Aggiornare il firmware (se applicabile): Alcuni moderni controller per caricabatterie solari consentono di aggiornare il firmware tramite USB o Bluetooth per migliorare le prestazioni.
  5. Manutenzione della batteria: Mantenere sempre pulita la batteria, riempirla di acqua distillata (se si tratta di una batteria al piombo) e mantenerla entro l'intervallo di temperatura consigliato. Una batteria sana aiuta anche il regolatore a funzionare meglio.

Affinché il vostro impianto solare sia sempre affidabile, sicuro ed efficiente, è fondamentale installare correttamente il regolatore di carica solare e provvedere alla sua manutenzione periodica. Dedicare il giusto tempo alla manutenzione protegge il vostro investimento e fa sì che il sole lavori per voi, giorno dopo giorno.

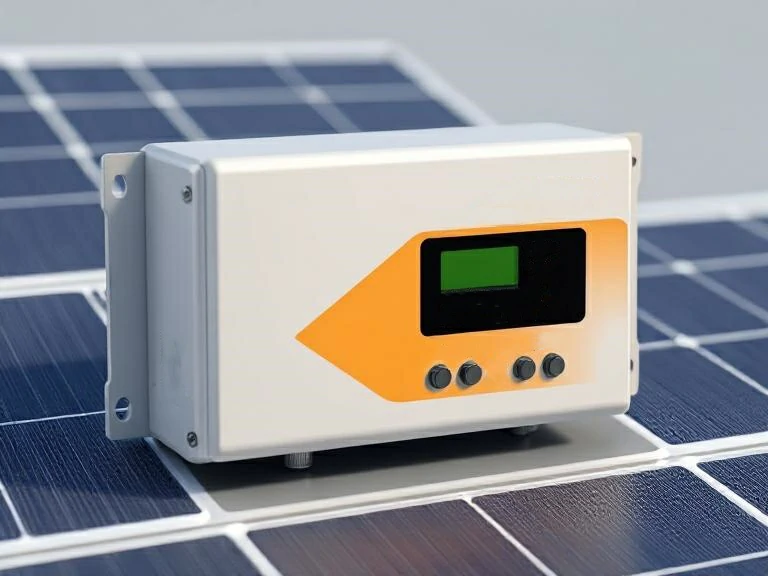

regolatore di carica solare

È possibile utilizzare l'energia solare senza un regolatore di carica?

Tecnicamente sì: si potrebbe collegare il pannello solare direttamente alla batteria, ma sarebbe troppo rischioso! Naturalmente, alcuni dispositivi particolarmente piccoli, come i caricabatterie di mantenimento o i pannelli solari a bassa potenza, possono essere utilizzati senza un regolatore di carica solare. Ma la maggior parte dei sistemi solari è diversa e non può funzionare in modo sicuro ed efficiente senza un regolatore.

Quando potrebbe non essere necessario

Se si utilizza un pannello solare molto piccolo (in genere 5 watt o meno) per ricaricare una batteria di grandi dimensioni, ad esempio quanto basta per compensare la scarica naturale di un camper o di un'imbarcazione parcheggiata, si può fare a meno di utilizzare un regolatore di carica solare. In questo caso, la potenza del pannello è così bassa che è improbabile che sovraccarichi la batteria.

Tuttavia, anche in questi scenari, è sempre più sicuro utilizzare un regolatore di carica di base per i pannelli solari per evitare sovraccarichi accidentali, soprattutto se il pannello riceve molta luce solare diretta.

I rischi di saltare il regolatore di carica solare

Se si collega un pannello solare standard o di grandi dimensioni direttamente a una batteria, senza un regolatore di carica solare, si aprono le porte a diversi problemi:

  • Sovraccarico: Se la tensione di un pannello solare è troppo alta, è possibile che venga erogata istantaneamente troppa corrente alla batteria, causandone un facile riscaldamento e la perdita di liquidi interni. La cosa peggiore è che, in casi particolarmente gravi, la batteria potrebbe addirittura esplodere.
  • Danni alla batteria: Con il passare del tempo, se la batteria viene costantemente sovraccaricata o utilizzata in modo eccessivo, la sua durata si riduce notevolmente.
  • Inefficienza del sistema: Se la ricarica non è regolare, la batteria ne risentirà, potrebbe non raggiungere la capacità ottimale, oppure la potenza è sempre esaurita.
  • Scarico notturno della batteria: Come accennato in precedenza, di notte l'energia può rifluire nel pannello solare, riducendo l'energia accumulata.

Se rinunciate al regolatore di carica solare per risparmiare un po' di denaro, potreste dover sostituire le costose batterie in un secondo momento e dover affrontare problemi terribili come l'incendio. Non vale la pena correre questo rischio.

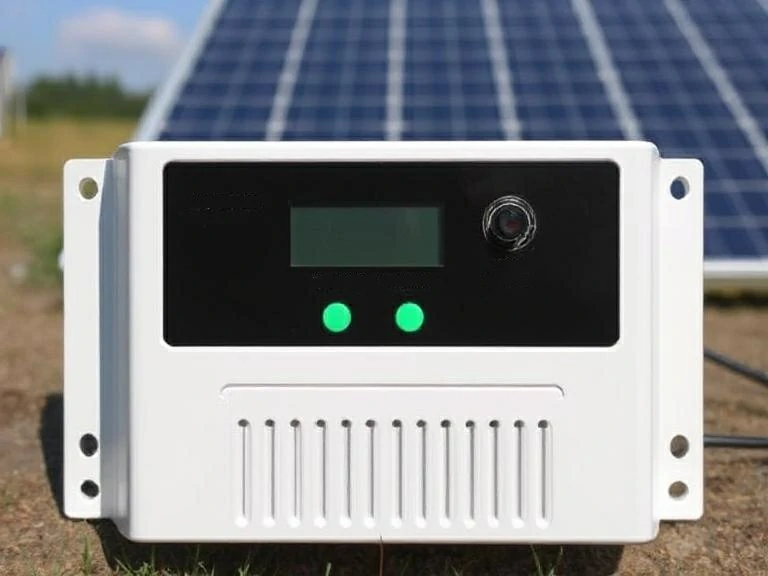

regolatori di carica solare

Conclusione

I regolatori di carica solare, che sono molto più di un semplice ponte tra i pannelli solari e il banco di batterie, sono un elemento chiave per creare un sistema di energia solare sano, efficiente e sicuro. Sia che stiate costruendo un sistema off-grid piccolo e portatile o che stiate progettando un grande impianto solare domestico, con un regolatore di carica solare le vostre batterie saranno tranquille. Impedisce alle batterie di sovraccaricarsi o scaricarsi, evita tutte quelle piccole condizioni che possono danneggiare la durata delle batterie e comprometterne le prestazioni e mantiene il sistema solare sempre in perfetta forma.

Domande frequenti

Di quali dimensioni è necessario un regolatore di carica per il mio impianto a pannelli solari?

Per determinare le dimensioni del regolatore di carica solare, dividere la potenza totale del pannello solare per la tensione della batteria per trovare la corrente in ampere. Quindi, aggiungere un margine di sicurezza di 25%. Ad esempio, un pannello solare da 400 W con una batteria da 12 V richiederà un regolatore da almeno 33 A. Assicurarsi che il regolatore supporti la propria tensione (12V, 24V o 48V).

Posso utilizzare un inverter senza un regolatore di carica?

In teoria è possibile, ma non è consigliabile. L'inverter converte la corrente continua dalle batterie alla corrente alternata necessaria per gli elettrodomestici, mentre il regolatore di carica solare gestisce la corrente dai pannelli solari alle batterie. Il mancato utilizzo di un regolatore può causare sovraccarichi, danni alle batterie o prestazioni ridotte del sistema solare.

Qual è il migliore: MPPT o regolatore di carica solare PWM?

I regolatori MPPT sono generalmente migliori per impianti di medie e grandi dimensioni e per i climi più freddi, perché sono più efficienti, fino a 30% in più, rispetto ai PWM. Tuttavia, i regolatori PWM sono convenienti e adatti a sistemi piccoli e semplici. Scegliete in base alle dimensioni, al clima e al budget del vostro impianto.

Quanto durano i regolatori di carica solare?

Un regolatore di carica solare di alta qualità può durare 10 anni o più, soprattutto se installato e mantenuto correttamente. I regolatori MPPT hanno spesso una migliore qualità costruttiva e caratteristiche aggiuntive che ne aumentano la longevità.

Posso caricare una batteria direttamente da un pannello solare senza un regolatore di carica?

È possibile, ma non è sicuro per la maggior parte dei sistemi. La carica diretta può portare a sovraccarichi, surriscaldamento e danni alla batteria. Solo i caricabatterie di mantenimento a bassissimo wattaggio (meno di 5W) possono bypassare in modo sicuro il regolatore del caricatore solare, ma anche in questo caso è meglio utilizzare un regolatore di base per garantire protezione ed efficienza.

Posso utilizzare un regolatore di carica solare per più pannelli solari?

Sì, ma dipende dalla corrente nominale del regolatore e dalla tensione del sistema. È possibile che un singolo regolatore di carica solare assuma il controllo di più pannelli solari, purché la corrente e la tensione totali siano mantenute entro i limiti specificati. Per gli impianti solari di grandi dimensioni, si consiglia di utilizzare un regolatore di carica MPPT per ottimizzare le prestazioni.

Come si effettua la manutenzione del regolatore di carica solare?

La manutenzione di un regolatore di carica solare è in realtà abbastanza semplice: bisogna controllare di tanto in tanto tutti i fili di collegamento per vedere se sono corrosi o allentati. Inoltre, bisogna assicurarsi che ci sia un buon flusso d'aria intorno al regolatore, in modo che funzioni più agevolmente. Non dimenticate di aggiornare il firmware, se possibile, proprio come l'aggiornamento del sistema del vostro telefono cellulare, che lo renderà più performante. Naturalmente, è anche importante tenere sempre sotto controllo l'andamento della carica della batteria. Una corretta manutenzione prolungherà la vita del regolatore e proteggerà l'intero sistema di energia solare.

È meglio sovradimensionare o sottodimensionare un regolatore di carica?

In genere è più sicuro sovradimensionare leggermente il regolatore del caricabatterie solare per gestire gli sbalzi imprevisti nelle espansioni attuali o future del sistema. Un sottodimensionamento può causare surriscaldamento, inefficienza del sistema o danni. Calcolate sempre la corrente e la tensione massime, quindi scegliete un regolatore di carica per pannelli solari con un margine extra.
