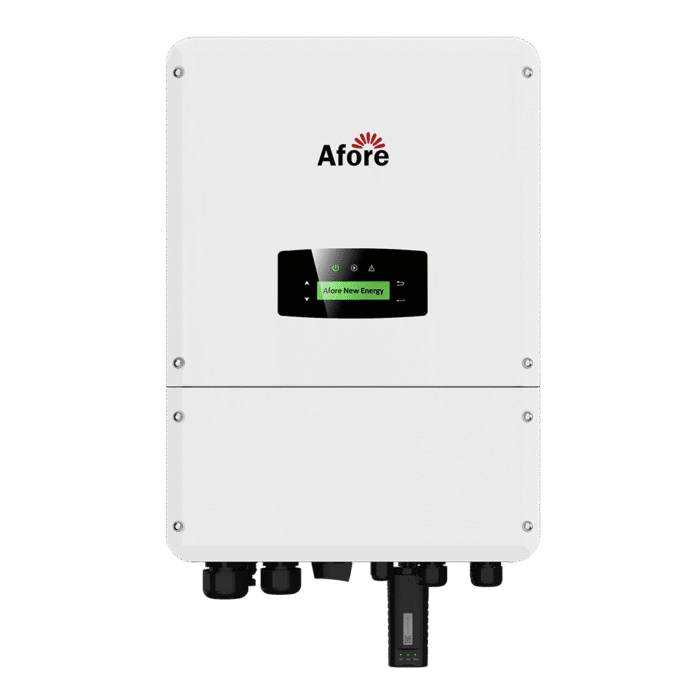

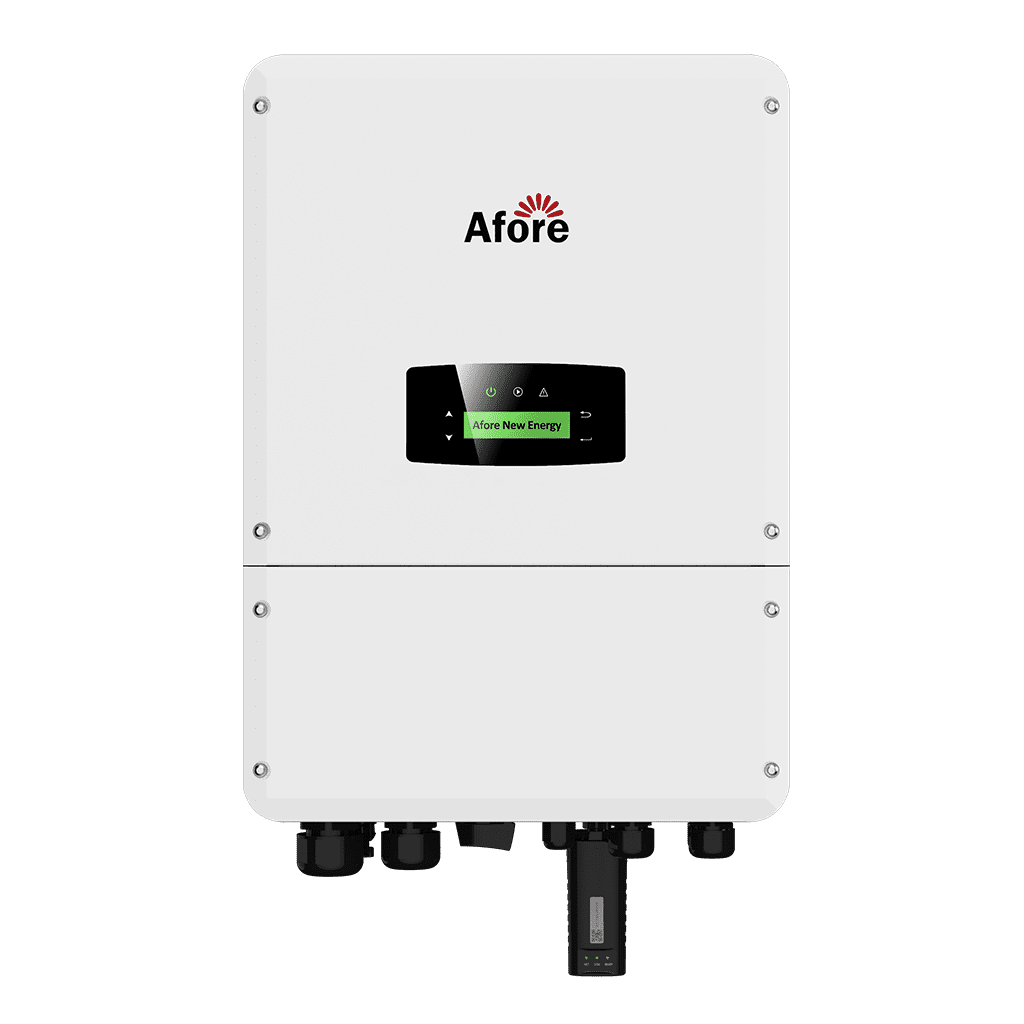

Seria niskonapięciowych falowników magazynujących Afore AF została zaprojektowana w celu zwiększenia niezależności energetycznej właścicieli domów. Zakres mocy wynosi od 7 kW do 12 kW i jest kompatybilny z akumulatorami niskonapięciowymi (40-60 V).
Zarządzanie energią opiera się na strukturach opłat za czas użytkowania i popytu, które znacznie zmniejszają ilość energii kupowanej z sieci publicznej.
Dzięki funkcji UPS (czas przełączania < 10 ms), która umożliwia zasilanie kluczowych odbiorników podczas awarii. Dodatkowo, w trybie pracy awaryjnej, falownik zapewnia do 150% szczytowego przeciążenia wyjścia.
Inwerter magazynujący energię Afore wyposażony jest w Smart Electricity Pricing & Automation, narzędzie do zarządzania energią oparte na strategiach ustalania cen energii elektrycznej w czasie rzeczywistym. Stale monitoruje ono wahania cen energii elektrycznej i dynamicznie dostosowuje do nich działanie urządzenia. Działając 24 godziny na dobę, 7 dni w tygodniu, w pełni automatycznie, bez potrzeby ręcznej interwencji, pomaga użytkownikom zoptymalizować zużycie energii elektrycznej i obniżyć koszty energii.
Wsparcie dla optymalizacji czasu użytkowania
Konfigurowalne tryby pracy
AFCl (opcja) i gotowość do szybkiego wyłączenia
Wbudowana funkcja zapobiegająca podawaniu
Inteligentne monitorowanie i zdalna aktualizacja oprogramowania sprzętowego
Wprowadzenie produktu
AI EMS
Ceny energii elektrycznej
& Automatyzacja
MAX. 370A
Maks. Doładowanie/
Prąd rozładowania 370 A
PV OVERSIZE
1,5-krotne przekroczenie PV
KANAŁY MPPT
Do 2 kanałów MPPT
FUNKCJA UPS
Czas przełączania < 10 ms
PARALLEL
Max.6 Układanie równoległe
WEJŚCIE
Generator wsparcia
| Dane techniczne | AF7K-SL | AF8K-SL | AF9K-SL | AF10K-SL | AF11K-SL | AF12K-SL |
|---|---|---|---|---|---|---|
| Wejście PV | ||||||
| Maks. Moc wejściowa (kW) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Maks. Napięcie PV (V) | 950 | 950 | 950 | 950 | 950 | 950 |
| Zakres MPPT (V) | 80-900 | 80-900 | 80-900 | 80-900 | 80-900 | 80-900 |
| Pełny zakres MPPT (V) | 180-850 | 200-850 | 225-850 | 250-850 | 275-850 | 300-850 |
| Napięcie normalne (V) | 650 | 650 | 650 | 650 | 650 | 650 |
| Napięcie rozruchowe (V) | 100 | 100 | 100 | 100 | 100 | 100 |
| Maks. prąd wejściowy (A) | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 | 26+18.5 |
| Maks. Prąd zwarcia (A) | 32+25 | 32+25 | 32+25 | 32+25 | 32+25 | 32+25 |
| Liczba trackerów MPP / liczba ciągów fotowoltaicznych | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| Port akumulatora | ||||||
| Maks. moc ładowania/rozładowania (kW) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Maks. Prąd ładowania/rozładowania (A) | 220 | 250 | 280 | 310 | 340 | 370 |
| Normalny prąd ładowania/rozładowania(A) | 180 | 200 | 230 | 250 | 275 | 300 |
| Normalne napięcie akumulatora (V) | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 |
| Zakres napięcia akumulatora (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Typ akumulatora | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. |
| AC Grid | ||||||
| Maksymalny prąd ciągły (A) | 32 | 37 | 41 | 46 | 50 | 55 |
| Maksymalna moc ciągła (kVA) | 7 | 8 | 9 | 10 | 11 | 12 |
| Znamionowy prąd sieci (A) | 32/31 | 37/35 | 41/39 | 46/44 | 50/48 | 55/52 |
| Nominalne napięcie sieci (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Nominalna częstotliwość sieci (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Współczynnik mocy | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) |
| Prąd THD (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| Wyjście obciążenia AC | ||||||
| Maksymalny prąd ciągły (A) | 32 | 37 | 41 | 46 | 50 | 55 |
| Maksymalna moc ciągła (kVA) | 7 | 8 | 9 | 10 | 11 | 12 |
| Maksymalny prąd szczytowy (A) (60s) | 48/46 | 55.5/52.5 | 61.5/58.5 | 68/66 | 75/72 | 82/78 |
| Maksymalna moc szczytowa (KVA) (60s) | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 |
| Nominalne napięcie AC L-N (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Nominalna częstotliwość prądu przemiennego (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Czas przełączania (ms) | Bezszwowy | Bezszwowy | Bezszwowy | Bezszwowy | Bezszwowy | Bezszwowy |
| THD napięcia (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| Wydajność | ||||||
| Wydajność CEC (%) | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 |
| Maks. Wydajność (%) | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 |
| Ochrona | ||||||
| Zabezpieczenie przed odwrotną polaryzacją PV | Tak | Tak | Tak | Tak | Tak | Tak |
| Bat. Ochrona przed odwrotną polaryzacją | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie nadprądowe/napięciowe | Tak | Tak | Tak | Tak | Tak | Tak |
| Ochrona przed wyładowaniami | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed zwarciem AC | Tak | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie prądu szczątkowego | Tak | Tak | Tak | Tak | Tak | Tak |
| Monitorowanie zwarcia doziemnego | Tak | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie łuku PV | Tak | Tak | Tak | Tak | Tak | Tak |
| Poziom ochrony obudowy | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Ochrona przeciwprzepięciowa AC/DC | Typ II | Typ II | Typ II | Typ II | Typ II | Typ II |
| Dane ogólne | ||||||
| Wymiary (szer. x wys. x gł., mm) | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 | 600x400x250 |
| Waga (kg) | 30 | 30 | 30 | 30 | 30 | 30 |
| Topologia | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy |
| Chłodzenie | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator |
| Wilgotność względna | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Zakres temperatur pracy (℃) | -25-60 | -25-60 | -25-60 | -25-60 | -25-60 | -25-60 |
| Wysokość robocza (m) | <3000 | <3000 | <3000 | <3000 | <3000 | <3000 |
| Zużycie energii w trybie gotowości (W) | <10 | <10 | <10 | <10 | <10 | <10 |
| Montaż | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny |
| Komunikacja z RSD | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC |
| Wyświetlacz i interfejsy komunikacyjne | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec |
