İnvertör İzolasyon Hatası: Nedenleri, Belirtileri ve Gerçek Dünyadaki Çözümleri

Eğer daha önce sisteminizi kontrol ettiyseniz ve bir inverter izolasyon hatası ile karşılaştıysanız, bu duyguyu bilirsiniz - hayal kırıklığı ile karışık bir şaşkınlık. Dün her şey çalışıyordu, güneş parlıyordu ve aniden sisteminiz işbirliği yapmayı reddediyor.

Çatılarda, hizmet odalarında ve nemin tek başına baş ağrısına neden olabileceği yerlerde inverter izolasyon hatası sorunlarıyla uğraştım. Gerçek mi? Bu arıza en yanlış anlaşılan ancak en yaygın sorunlardan biridir. güneş invertörü Kurulum.

İnvertör İzolasyon Arızası Nedir?

Basit açıklama (mühendislik derecesine gerek yok)

İnverter izolasyon hatası, elektriğin olmaması gereken bir yerden sızdığı anlamına gelir. İnverteriniz sürekli olarak sistemin DC tarafının topraktan elektriksel olarak yalıtılmış olup olmadığını kontrol eder. Bu izolasyon güvenli bir eşiğin altına düşerse, inverter kapanır.

Bunu bir borudan sızan su gibi düşünün. Küçük bir sızıntı bile alarmı tetikler.

Bir solar inverter sisteminde izolasyon neden önemlidir?

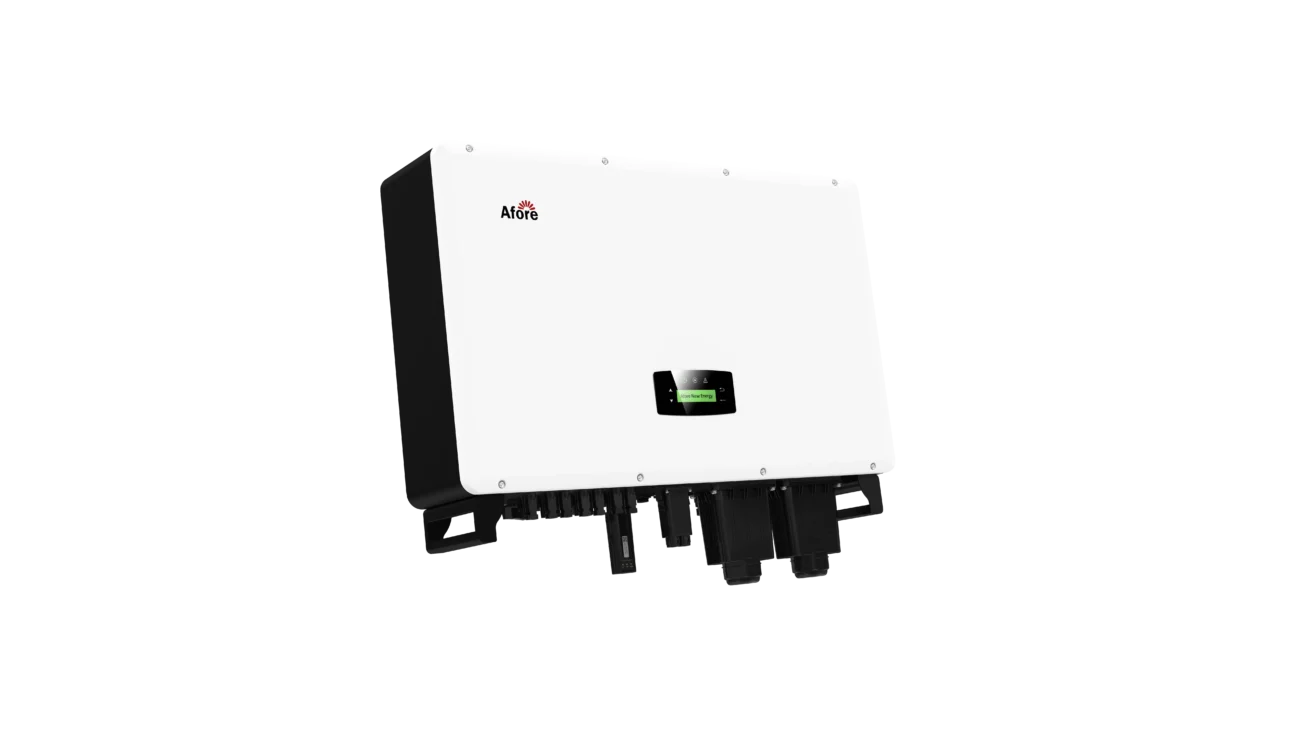

A güneş invertörü yüksek DC gerilimi taşır. Uygun izolasyon olmadan bu voltaj ekipman ve insanlar için tehlikeli hale gelebilir. Bu yüzden modern sistemler son derece hassastır.

AC tarafı ve DC tarafı izolasyon sorunları

İnverter izolasyon arıza uyarılarının çoğu AC şebekesinden değil DC tarafından gelir. Paneller, kablolar, konektörler ve bağlantı kutuları genellikle suçludur.

İnverter İzolasyon Hataları Neden Bu Kadar Yaygındır?

PV sistemlerinde yıllarca çalışarak öğrendiğim bir şey varsa o da şudur: Bir invertör izolasyon arızası nadiren tek bir dramatik arızadan kaynaklanır. Çok daha sık olarak, zaman içinde sessizce biriken küçük, günlük sorunların sonucudur. İşte tam da bu nedenle, yüzeyde mükemmel görünen sistemlerde bile bu arızalar bu kadar yaygındır.

Saha deneyimine dayanan gerçek nedenleri gözden geçirelim.

Nem, rutubet ve çevresel maruziyet

Nem, inverter izolasyon arızası söz konusu olduğunda bir numaralı düşmandır. Doğru kurulmuş sistemler bile doğa işin içine girdiğinde zorlanabilir. Yağmur suyu, sabah çiği, kıyı nemi ve kanalların içindeki yoğuşma yalıtım direncini yavaşça azaltır.

Bunu zorlaştıran şey, nemle ilgili izolasyon hatalarının genellikle aralıklı olmasıdır. Sistemin sabahın erken saatlerinde bir invertör izolasyon hatası verdiği, kapandığı ve ardından her şey kuruduktan sonra gün ortasında gizemli bir şekilde tekrar çalıştığı sayısız vaka gördüm. Bu, sorunun ortadan kalktığı anlamına gelmez; sadece bir sonraki ıslak döngüyü beklediği anlamına gelir.

Bu, deneyimin neden önemli olduğuna dair klasik bir örnektir. Kağıt üzerinde her şey yolunda görünür. Gerçek hayatta, çevresel maruziyet, solar invertörün kendini korumaktan başka seçeneği kalmayana kadar yalıtım marjlarını yavaşça tüketir.

Eskiyen kablolar ve kademeli izolasyon bozulması

DC kabloları zor bir hayat yaşar. Sürekli voltaj stresi altında kalırlar, UV radyasyonuna, ısı döngülerine ve rüzgar veya termal genleşmeden kaynaklanan mekanik hareketlere maruz kalırlar. Zaman içinde yalıtım bir anda bozulmaz, azar azar zayıflar.

Bu kademeli bozulma, inverter izolasyon hatası uyarılarının kurulumdan yıllar sonra ortaya çıkmasının önemli bir nedenidir. Sistem aniden güvensiz hale gelmemiştir; sadece uzun süredir daralan bir güvenlik eşiğini geçmiştir.

Birçok insanın fark etmediği şey, yalıtımın dışarıdan mükemmel bir şekilde sağlam görünürken içeriden elektriksel olarak arızalanabileceğidir. Bu nedenle tek başına görsel kontroller genellikle bir inverter izolasyon arızasının gerçek nedenini gözden kaçırır.

Yalnızca daha sonra ortaya çıkan kurulum kısayolları

Bazı izolasyon hataları ilk günden itibaren ortaya çıkar. Kötü kablo yönlendirmesi, aşırı bükme, çok sıkı çekilmiş kablolar veya hafifçe yanlış hizalanmış konektörler hemen arızaya neden olmayabilir, ancak zayıf noktalar oluştururlar.

Kabloların metal kenarlara sürtünmesi veya yıllarca su tutucularda beklemesi nedeniyle inverter izolasyon hatası sorunlarının yaşandığını bizzat gördüm. Kurulumu yapan kişi çoktan gitmiş olabilir, ancak sorun eninde sonunda ortaya çıkıyor.

Gerçek dünya deneyimleri, birçok inverter izolasyon hatasının ani hatalar değil, gecikmeli sonuçlar olduğunu göstermektedir.

Topraklama ve bağlama tutarsızlıkları

Topraklama sadece insanları korumakla kalmaz, aynı zamanda solar inverter içindeki ölçümleri de dengeler. Tutarsız topraklama, panel çerçeveleri arasında zayıf bağlantı veya yüzen metal parçalar inverterin izleme sistemini karıştırabilir.

Bazı durumlarda, yalıtım direnci teknik olarak kabul edilebilir, ancak dengesiz toprak referans noktaları yine de bir inverter izolasyon hatasını tetikler. Bu durum özellikle topraklama düzeni yeniden kontrol edilmeden zaman içinde genişletilen veya değiştirilen eski sistemlerde yaygındır.

Buradan çıkarılacak sonuç basittir: izolasyon hataları her zaman “kötü bileşenler” ile ilgili değildir. Bazen dengesini kaybetmiş sistemlerle ilgilidir.

Büyük sistemlerde küçük kusurlar

Modern PV sistemleri geniş alanları kapsamaktadır. Tek başına bu bile izolasyon sorunları olasılığını artırır. Çentikli bir kablo, nemli bir konektör veya tehlikeye atılmış bir bağlantı kutusu, tüm sistemi izolasyon eşiğinin altına çekmek için yeterlidir.

Bu nedenle inverter izolasyon arızası sorunları sistem boyutuna göre ölçeklenir. Dizi ne kadar büyükse, potansiyel arıza noktaları da o kadar fazla olur ve metodik testler yapmadan tam olarak tespit etmek o kadar zorlaşır.

Modern güvenlik standartlarına duyarlılık

İnverter izolasyon arızalarının günümüzde bu kadar yaygın olmasının bir başka nedeni de basittir: sistemler bunları tespit etmede daha iyidir. Modern solar inverter tasarımları yalıtım direncini sürekli olarak izler ve eski sistemlere kıyasla daha hızlı tepki verir.

Bu kötü bir şey değil. Daha yüksek güvenlik standartları ve daha az risk anlamına geliyor. Ancak aynı zamanda yıllar önce fark edilmemiş olabilecek sorunların artık açık bir kapatmayı tetiklediği anlamına da geliyor.

Pratik bir bakış açısıyla, birçok inverter izolasyon hatası uyarısı, yıkıcı bir arızanın işareti değildir; bunlar, tehlikeli veya pahalı hale gelmeden önce temel nedeni düzeltmek için size zaman tanıyan erken uyarılardır.

Bu arızalar düzgün şekilde giderilmezse neden geri gelmeye devam eder?

Gördüğüm en büyük hatalardan biri, bir invertör izolasyon hatasını tek seferlik bir arıza olarak değerlendirmek. Altta yatan sorunu ele almadan sistemi sıfırlamak, arızanın geri döneceğini neredeyse garanti ediyor.

Nem yolları, eskiyen yalıtım ve topraklama tutarsızlıkları kendiliğinden iyileşmez. Yavaş yavaş kötüleşirler. Bu nedenle izolasyon arızaları genellikle nadir olaylar olarak başlar ve sonunda günlük kapanmalara dönüşür.

İnverter İzolasyon Arızasının Tipik Belirtileri

Bir inverter izolasyon hatası nadiren birdenbire ortaya çıkar. Çoğu durumda, sistem açık uyarı işaretleri verir - eğer neye bakacağınızı biliyorsanız. Yıllar geçtikçe, insanların genellikle bu belirtileri görmezden geldiğini veya yanlış yorumladığını, bunların küçük aksaklıklar olduğunu varsaydığını fark ettim. Gerçekte bunlar inverterin “Artık bir şeyler elektriksel olarak güvenli değil” deme biçimidir.”

Aşağıda, bir inverter izolasyon hatası geliştiğinde veya zaten aktif olduğunda göreceğiniz en yaygın, gerçek dünya semptomları yer almaktadır.

Hata mesajları ve izolasyon hatası uyarıları

En belirgin belirti, ekranda veya izleme arayüzünde inverter izolasyon hatasını veya ilgili bir izolasyon uyarısını belirten doğrudan bir uyarıdır. Bu mesaj, ölçülen yalıtım direnci güvenli bir çalışma eşiğinin altına düştüğünde görüntülenir.

Pratik deneyimlere göre, bu uyarılar ilk başta tutarsız bir şekilde ortaya çıkabilir. Sistem günlerce sorunsuz çalışabilir, ardından aniden bir izolasyon hatası mesajıyla kapanabilir, ancak daha sonra yeniden başlayabilir. Bu tutarsızlık genellikle insanların sorunu hafife almasına neden olur.

Harici güç sorunu olmadan ani sistem kapanmaları

İnverter izolasyon arızasının bir başka klasik belirtisi de şebeke bağlantısı sabit ve hava koşulları normal olmasına rağmen beklenmedik bir kapanmadır. Solar invertör güvenli olmayan çalışmayı önlemek için kasıtlı olarak bağlantıyı keser.

Kullanıcıların genellikle kafasını karıştıran şey, görünür bir hasar ve harici bir tetikleyici olmamasıdır. İnverter bazen günde birden fazla kez enerji üretmeyi durdurur. Bu durum herhangi bir şebeke arızası veya aşırı yüklenme olmaksızın gerçekleştiğinde, izolasyon sorunları kontrol listesinin üst sıralarında yer almalıdır.

Aralıklı çalışma, özellikle yağmurdan sonra veya gece boyunca

Bir inverter izolasyon arızasının en belirgin işaretlerinden biri zamana bağlı davranıştır. Sistem sabahın erken saatlerinde, yağıştan sonra veya yüksek nem dönemlerinde arızalanabilir, ardından günün ilerleyen saatlerinde normal çalışmasına devam edebilir.

Bu model neredeyse her zaman sistemin DC tarafında bir yerde yalıtımı etkileyen neme işaret eder. Sıcaklıklar yükseldikçe ve bileşenler kurudukça, yalıtım direnci geçici olarak iyileşir - solar invertörün yeniden çalışması için yeterli olur.

Uygulamalı deneyime göre, bu belirti arızanın elektronikten ziyade çevresel olduğunun en güçlü göstergelerinden biridir.

Kapanmadan önce enerji üretiminde gözle görülür düşüş

Bazı durumlarda, bir inverter izolasyon hatası hemen kapanmaya neden olmaz. Bunun yerine, önce dengesiz veya düşük çıkış fark edebilirsiniz. Üretim grafikleri, sistem tamamen durmadan önce düzensiz düşüşler veya kısa kesintiler gösterebilir.

Bu genellikle yalıtım direnci güvenlik eşiğinin yakınında gezinirken meydana gelir. İnverter çalışmaya çalışır, güvenli olmayan koşullar tespit eder ve tekrar tekrar geri çekilir. Bu erken performans sorunlarını gözden kaçırmak kolaydır ancak genellikle tam bir izolasyon hatasından önce gelir.

Sıfırlamadan sonra arıza gideriliyor ancak geri dönmeye devam ediyor

Sorunu “düzelten” geçici bir sıfırlama aslında inverter izolasyon hatasının bir başka belirtisidir, çözüm değildir. Sistem yeniden başlatıldıktan sonra arıza giderilir ancak saatler veya günler sonra tekrar ortaya çıkarsa, bu durum çözülmemiş bir yalıtım sorununa işaret eder.

Gerçek dünya senaryolarında bu döngü, hasarlı kablolama veya nem girişi gibi altta yatan neden ele alınana kadar tekrar eder. Sıfırlamalara güvenmek yalnızca sorunun zaman içinde daha da kötüleşmesine neden olur.

İzolasyon hatası sadece yüksek gerilim koşullarında ortaya çıkar

Bazı invertör izolasyon hatası sorunları yalnızca sistem, yoğun güneş ışığı saatleri veya soğuk hava gibi daha yüksek DC gerilimlerine ulaştığında ortaya çıkar. Daha yüksek voltajda, küçük yalıtım kusurları bile elektriksel olarak önemli hale gelir.

Bu nedenle bir sistem düşük ışık altında normal çalışabilir ancak üretim arttığında kapanabilir. Teşhis açısından bakıldığında bu belirti, sorunu tam bir arızadan ziyade marjinal yalıtımla sınırlandırmaya yardımcı olur.

Tekrarlanan izolasyon hatalarına rağmen görünür hasar yok

En sinir bozucu belirtilerden biri, görünür bir hasarın olmamasıdır. Her şey temiz, kuru ve sağlam görünüyor; ancak inverter izolasyon hatası devam ediyor.

Bu yaygın bir durumdur çünkü yalıtım arızaları genellikle dahili olarak meydana gelir. Mikro çatlaklar, konektörlerin içindeki nem veya bozulmuş kablo kılıflarının tümü, temel bir inceleme sırasında belirgin olmayan sızıntı yollarına neden olabilir.

Deneyim burada kritik bir rol oynar. “Hiçbir şeyin yanlış görünmemesinin” “hiçbir şeyin yanlış olmadığı” anlamına gelmediğini bilmek, doğru sorun gidermenin anahtarıdır.

Zaman içinde artan arıza sıklığı

Son olarak, inverter izolasyon arızaları göz ardı edilirse daha sık hale gelme eğilimindedir. Yağışlı havalarda nadiren meydana gelen kesintiler, kuru koşullarda bile günlük kesintilere dönüşebilir.

Bu ilerleme, yalıtım bozulması, korozyon ve topraklama tutarsızlıklarının kendi kendine tersine dönmemesi nedeniyle gerçekleşir. Her hava döngüsünde ve termal değişimde daha da kötüleşirler.

Özetle, bir inverter izolasyon arızasının tipik belirtileri arasında uyarı mesajları, açıklanamayan kapanmalar, nemle ilgili davranış, kararsız çıkış ve sıfırlamalardan sonra tekrarlayan arızalar yer alır. Bu belirtileri erkenden fark etmek, sorun uzun duruş sürelerine veya güvenlik risklerine dönüşmeden önce temel nedeni ele almanıza olanak tanır.

İnverter İzolasyon Arızası Adım Adım Nasıl Teşhis Edilir

Bir invertör izolasyon arızasını teşhis etmek, tahmin etmek veya doğrudan değiştirmeye atlamakla ilgili değildir. Bu metodik bir süreçtir ve doğru yapıldığında zaman, para ve gereksiz arıza sürelerinden tasarruf sağlar. Yıllar içinde, güvenlik kurallarına uyduğunuz ve net bir sıra izlediğiniz sürece çoğu izolasyon arızasının mantıklı bir şekilde izlenebileceğini öğrendim.

Önce güvenlik - bağlantıyı kesmeniz gerekenler

Herhangi bir şeye dokunmadan önce, güvenlik her şeyden önce gelir. Bir invertör izolasyon hatası yüksek DC voltajı içerir ve bu affedici değildir.

Sistemi tamamen kapatarak başlayın:

• AC beslemesinin bağlantısını kesin
• Tüm DC girişlerini izole edin
• Herhangi bir muhafazayı açmadan önce önerilen deşarj süresini bekleyin

Bu adım isteğe bağlı değildir. Deneyimlerimize göre, insanlar canlı devreleri aceleyle test ettiklerinde birçok yanlış teşhis ve yaralanma meydana gelmektedir. Uygun izolasyon, ölçümlerinizin doğru ve güvenli olmasını sağlar.

İnverter izolasyon hatasının aktif olduğunu onaylayın

Sistem güvenli bir şekilde kapatıldıktan sonra, sorunun şebeke veya iletişim hatası değil, gerçekten bir inverter izolasyon hatası olduğunu doğrulayın.

Kontrol et:

• Arıza mesajının tam ifadesi
• Arızanın aniden mi yoksa aralıklı olarak mı ortaya çıktığı
• Yağmurdan sonra, gece boyunca veya güneş ışığının en yoğun olduğu saatlerde meydana gelmişse

Bu bağlamın belgelenmesi önemlidir. Bu ayrıntılar genellikle teşhisin ilerleyen aşamalarında nemle ilgili veya gerilime bağlı yalıtım sorunlarına işaret eder.

Kapsamlı bir görsel inceleme gerçekleştirin

Dikkatli bir görsel inceleme çoğu teşhisin başladığı ve genellikle bittiği yerdir.

Yakından bak:

• Tüm güzergahları boyunca DC kabloları
• Konnektörler ve bağlantı kutuları
• Kabloların metal kenarlara temas ettiği alanlar
• Nem, korozyon veya renk değişikliği belirtileri

Birçok inverter izolasyon hatası vakasında, yavaşlayıp gerçekten baktığınızda sorun görülebilir. Deneyimler size test ekipmanına uzanmadan önce gözlerinize güvenmeyi öğretir.

Sistemi yönetilebilir bölümlere ayırın

Belirgin bir şey göze çarpmıyorsa, bir sonraki adım DC sisteminin bölümlerini izole etmektir. Tüm DC dizilerini solar invertörden ayırın ve her seferinde bir tane olmak üzere yeniden bağlayın.

Bu süreç aşağıdakilerin olup olmadığını belirlemenize yardımcı olur:

• Hata belirli bir dizeye bağlıdır
• Sorun birden fazla devreye yayılmış durumda
• Tüm dizelerin bağlantısı kesildiğinde sorun ortadan kalkıyor

İnverter izolasyon hatası tüm DC girişleri çıkarıldığında düzeliyorsa, sorun neredeyse kesinlikle inverterin kendisinde değil, saha kablolarında veya panellerde yatmaktadır.

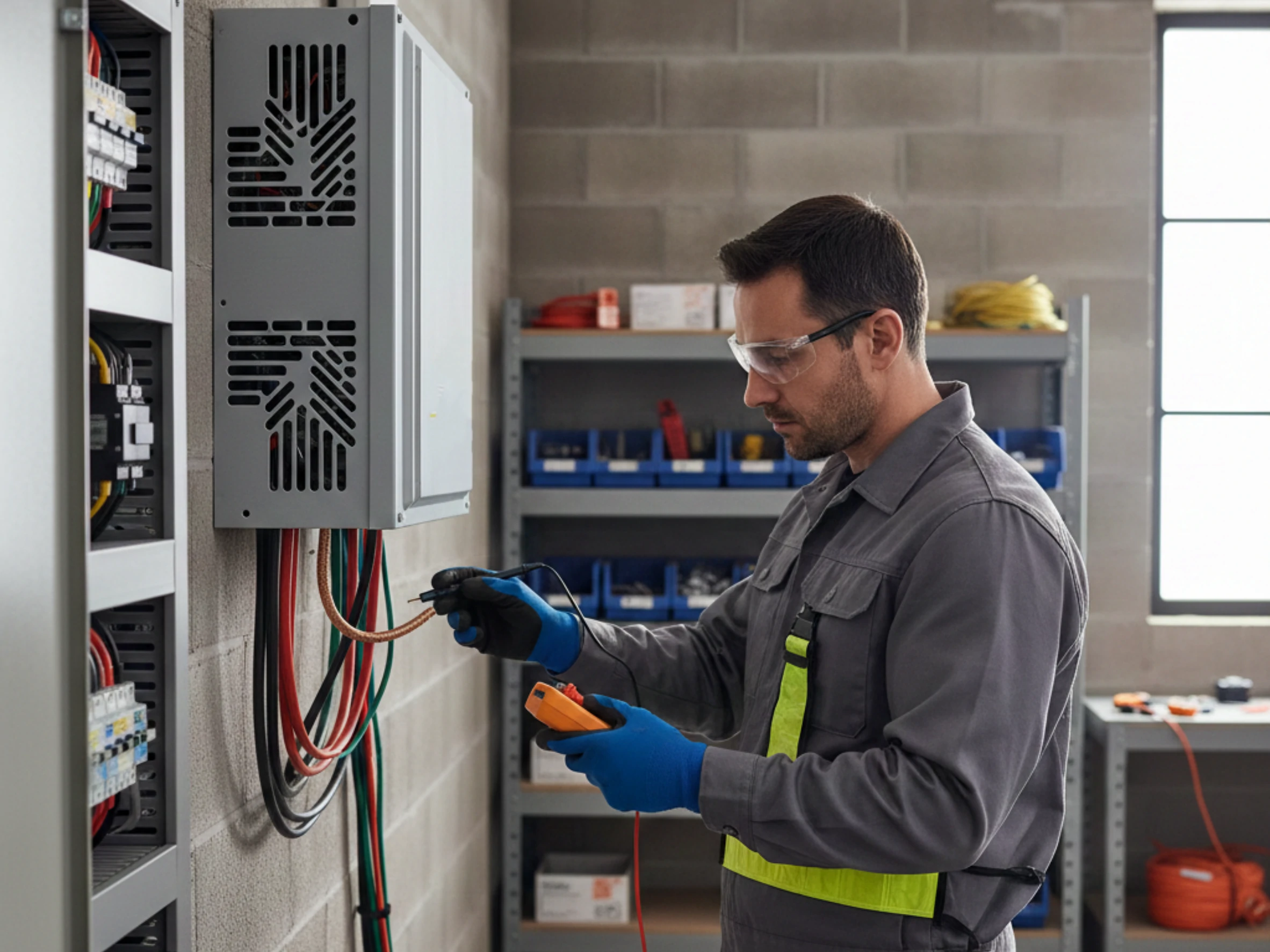

İzolasyon direncini doğru ölçün

İzolasyon direnci testi, bir inverter izolasyon arızasını tespit etmenin en güvenilir yoludur. Bu adım, uygun test ekipmanı ve güvenli voltaj seviyelerinin net bir şekilde anlaşılmasını gerektirir.

Ölçün:

• Pozitiften toprağa
• Negatif toprağa
• Her bir dize ayrı ayrı

Düşük veya dengesiz okumalar kaçak yollara işaret eder. Gerçek dünyadaki sorun giderme işlemlerinde, genellikle bir dizi önemli ölçüde daha düşük yalıtım direnci ile hemen göze çarpar.

Arızanın tam yerini daraltın

Sorunlu bir dizi belirlendikten sonra, onu daha da parçalayın. Yalıtım değerleri iyileşene kadar panellerin veya kablo bölümlerinin bağlantısını kesin.

Yaygın izolasyon arıza yerleri şunlardır:

• Nemli konektörler
• Hasarlı kablo yalıtımı
• Yoğuşmalı bağlantı kutuları
• Uygun sızdırmazlık sağlanmamış kablo girişleri

Sabrın işe yaradığı yer burasıdır. Bu adımda acele etmek genellikle kalıcı olmayan kısmi düzeltmelere yol açar.

Çevresel ve zamanlama faktörlerini göz önünde bulundurun

İnverter izolasyon hatası sadece belirli koşullar altında ortaya çıkıyorsa, bunu da teşhisinize dahil edin.

Kendine sor:

• Arıza yağmurdan sonra mı ortaya çıkıyor?
• Sıcak ve kuru dönemlerde temizleniyor mu?
• Daha yüksek DC voltajlarında meydana geliyor mu?

Bu modeller neredeyse her zaman elektronik arızadan ziyade yalıtım sorunlarına işaret eder. Zamanlamaya dayalı davranış, mevcut en güçlü teşhis ipuçlarından biridir.

Topraklama ve bağlama sorunlarını ortadan kaldırın

Topraklama tutarsızlıkları bir inverter izolasyon hatasını taklit edebilir. Tüm metalik bileşenlerin uygun şekilde bağlandığını ve topraklama yollarının sürekli olduğunu kontrol edin.

Gevşek veya aşınmış topraklama bağlantıları dengesiz referans noktalarına neden olarak inverterin yanlış kaçak durumlarını algılamasına yol açabilir. Bu adım genellikle göz ardı edilir, ancak insanların beklediğinden daha fazla sorunu çözer.

İnverterin temel neden olmadığını doğrulayın

Sadece tüm harici nedenleri ortadan kaldırdıktan sonra inverterin kendisini dikkate almalısınız. Tecrübelerime göre, invertör vakaların çok küçük bir yüzdesinde izolasyon hatalarından sorumludur.

Tüm DC girişlerinin bağlantısı kesildiğinde ve topraklama doğrulandığında inverter izolasyon hatası devam ederse, dahili izolasyon denetimi tehlikeye girmiş olabilir. Bu noktada, profesyonel değerlendirme doğru bir sonraki adımdır.

Yeniden montajdan önce bulguları belgeleyin

Sistemi geri yüklemeden önce belgeleyin:

• Hangi teller düşük yalıtım gösterdi
• Onarımların veya değiştirmelerin yapıldığı yerler
• Düzeltmelerden sonra okumalar nasıl değişti?

Bu kayıt, inverter izolasyon arızasının geri dönmesi durumunda çok değerli hale gelir. Ayrıca uygun bakım ve gelecekteki denetimleri de destekler.

İnvertör İzolasyon Arızası Nasıl Giderilir

Bir invertör izolasyon arızasını gidermek, hızlı sıfırlamalardan ziyade arızanın fiziksel ve elektriksel nedenlerini ele almakla ilgilidir. Uygulamalı deneyime göre, uzun vadede istikrarlı kalan sistemler, temel nedenin sadece geçici olarak maskelenmediği, tamamen çözüldüğü sistemlerdir.

Aşağıda, bir inverter izolasyon arızasını doğru şekilde düzeltmek için pratik, sahada test edilmiş bir yaklaşım yer almaktadır.

Varsayımlarla değil, tam arıza konumuyla başlayın

Herhangi bir onarım girişiminde bulunmadan önce, arıza tespit sırasında arıza yerinin belirlendiğinden emin olun. Tahmin, izolasyon arızalarının nasıl geri geldiğidir.

Testler düşük yalıtım direncine sahip belirli bir DC dizisi gösteriyorsa, oraya odaklanın. İnverter izolasyon hatası yalnızca tüm DC girişlerinin bağlantısı kesildiğinde giderildiyse, bu sorunun inverterin kendisinde değil, saha kablolarında veya panellerde olduğuna dair güçlü bir işarettir.

Burada deneyim önemlidir: Kanıt olmadan parçaların değiştirilmesi neredeyse hiçbir zaman bir inverter izolasyon arızasını temelli olarak düzeltmez.

Nemden etkilenen bileşenleri kurutun ve yeniden kapatın

Nem, bir inverter izolasyon arızasının en yaygın ve düzeltilebilir nedenlerinden biridir.

Genellikle sorunu çözen adımlar:

• Etkilenen bağlantı kutularını ve konektörleri açın
• Bileşenlerin tamamen kurumasını bekleyin
• Korozyon veya kalıntı varsa temizleyin
• Gelecekte su girişini önlemek için girişleri yeniden kapatın

Gerçek dünyadaki birçok durumda, sıkışan nemi çıkarmak yalıtım direncini güvenli seviyelere geri getirir. Bununla birlikte, yeniden yalıtım kritik önem taşır; koruma olmadan kurutma sadece bir sonraki arızayı geciktirir.

Hasarlı DC kablolarını yama yapmak yerine değiştirin

Kablo yalıtımı çatlamış, kırılgan veya çentikliyse, tek güvenilir çözüm kablonun değiştirilmesidir. Hasarlı bölümleri bantlamak veya kılıflamak okumaları geçici olarak iyileştirebilir, ancak inverter izolasyon hatası neredeyse her zaman geri dönecektir.

Deneyimlerime göre, kablolar en sık arızalanan parçalardır:

• Metale sürtündükleri yerde
• Keskin virajlarda
• Çatı geçişlerine yakın
• Sürekli UV ışınlarına maruz kalan bölgelerde

Etkilenen bölümün tamamının değiştirilmesi uzun vadeli stabilite sağlar ve gizli sızıntı yollarını önler.

Konnektör ve sonlandırma sorunlarını giderin

Gevşek, yanlış oturtulmuş veya kirlenmiş konnektörler klasik inverter izolasyon hatası tetikleyicileridir.

Düzeltici faaliyetler şunları içerir:

• Konnektör kontaklarının temizlenmesi
• Gevşek bağlantıların yeniden sonlandırılması
• Nem veya aşırı ısınma belirtileri gösteren konektörlerin değiştirilmesi

Konektörler küçük bileşenlerdir, ancak tam sistem voltajı taşırlar. Hafif bir direnç veya kirlenme bile yalıtımı bir kapanmayı tetikleyecek kadar düşürebilir.

Uygun topraklama ve bağlantıyı yeniden sağlayın

Topraklama sorunları her zaman görünür hasara neden olmaz, ancak sıklıkla inverter izolasyon hatası uyarılarına neden olurlar.

Şunu kontrol et:

• Tüm metal çerçeveler tutarlı bir şekilde yapıştırılmıştır
• Toprak bağlantıları güvenli ve korozyonsuzdur
• Yüzen metalik parçalar yoktur

Topraklama sisteminin stabilize edilmesi genellikle belirgin izolasyon hasarı olmadan ortaya çıkan aralıklı izolasyon hatalarını çözer.

Arızalı bileşenleri ayırın ve değiştirin

Bazı durumlarda, tüm inverter izolasyon hatasından tek bir arızalı panel veya bağlantı kutusu sorumludur.

Tanımlandıktan sonra:

• Arızalı bileşeni izole edin
• Dahili onarımı denemek yerine değiştirin
• Tekrar bağlamadan önce yalıtım direncini tekrar test edin

Bu hedefe yönelik yaklaşım, kesinti süresini en aza indirir ve sistem genelinde gereksiz değişimleri önler.

Her onarımdan sonra yalıtım direncini yeniden test edin

Herhangi bir onarımdan sonra, tam çalışmaya geri dönmeden önce yalıtım direnci tekrar ölçülmelidir.

Bu adım onaylar:

• İnverter izolasyon hatası durumu çözüldü
• İkincil sızıntı yolu kalmadı
• Sistem güvenli çalışma eşiklerini karşılıyor

Bu adımın atlanması, izolasyon hatalarının yeniden ortaya çıkmasının en yaygın nedenlerinden biridir.

Sisteme kademeli olarak yeniden enerji verin

Sistemi yeniden başlatırken, bileşenleri bir kerede değil adım adım yeniden bağlayın.

Bu size şunları sağlar:

• Her yeniden bağlantıdan sonra kararlılığı onaylayın
• Kalan sorunları erkenden yakalayın
• Beklenmedik bir şekilde başka bir inverter izolasyon hatasının tetiklenmesini önleyin

Bu metodik yeniden başlatma profesyonel uygulamayı yansıtır ve riski azaltır.

Takip eden günlerde performansı izleyin

İnverter tekrar açıldığında uygun bir düzeltme sona ermez. Sistemi baştan sona izleyin:

• Islak ve kuru koşullar
• Sabah ve öğle operasyonu
• Yüksek ve düşük üretim dönemleri

İnverter izolasyon hatası değişen koşullar altında geri dönmezse, onarım başarılı olarak kabul edilebilir.

Değiştirmenin ne zaman daha akıllıca bir seçim olduğunu bilin

Onarımın artık ekonomik veya güvenilir olmadığı durumlar vardır. Ciddi şekilde eskimiş yalıtım, tekrarlanan nem hasarı veya birden fazla dizide yaygın bozulma, etkilenen bölümlerin değiştirilmesini haklı gösterebilir.

Deneyimlerimize göre, arızalı bir sisteme yama yapmaya devam etmek, sorunu kararlı bir şekilde ele almaktan çok daha fazla kesinti süresine mal olmaktadır.

İnverter İzolasyon Hataları Uzun Vadede Nasıl Önlenir

Bir invertör izolasyon arızasını önlemek, sisteminiz kapanmaya başladıktan sonra bununla uğraşmaktan çok daha kolay ve çok daha ucuzdur. Uzun süreli saha deneyimlerine göre, yıllarca izolasyon sorunu olmadan çalışan sistemlerin hepsi aynı özellikleri paylaşıyor: özenli kurulum, akıllı kablo yönetimi ve çoğu insanın gözden kaçırdığı küçük ayrıntılara düzenli olarak dikkat edilmesi.

Aşağıda, uzun vadede inverter izolasyon arızaları riskini azaltmanın en etkili ve kanıtlanmış yolları yer almaktadır.

Kurulum kalitesini uzun vadeli sigorta olarak değerlendirin

Birçok invertör izolasyon arızası, kurulum kısayollarının gecikmeli sonucudur. Bir sistem ilk gün mükemmel çalışsa bile, kötü uygulamalar genellikle yıllar sonra ortaya çıkar.

Bunu önlemek için:

• Keskin kıvrımlardan ve gereksiz kablo gerginliğinden kaçının
• DC kablolarını pürüzlü veya metalik yüzeylerden uzak tutun
• Tüm giriş noktalarında uygun gerilim azaltıcı kullanın

Deneyimlerimize göre, izolasyon hataları genellikle insanların beklediği yerde başlamaz. Kurulum sırasında oluşan stres noktalarında başlarlar ve ısı döngüleri ve titreşimle yavaşça kötüleşirler.

Kablo güzergahlarını su ve ısı tuzaklarından kaçınacak şekilde tasarlayın

Kablo yönlendirmesi, inverter izolasyon hatasının önlenmesinde büyük rol oynar. Su doğal olarak yerçekimini takip eder ve kablolar nemi istemeden doğrudan konektörlere veya bağlantı kutularına yönlendirebilir.

En iyi uygulamalar şunlardır:

• Muhafazalardan önce damlama döngüleri oluşturma
• Suyun toplanabileceği alçak noktalardan kaçınmak
• DC kablolarını aşırı ısı kaynaklarından uzak tutma

Bu basit tasarım seçenekleri yalıtım ömrünü önemli ölçüde artırır ve nemle ilgili izolasyon sorunlarını azaltır.

DC bağlantılarını çevresel maruziyetten koruyun

Konnektörler ve bağlantı kutuları gerilim, nem ve hareketi bir araya getirdikleri için sık sık izolasyon hatası kaynağı olurlar.

Uzun vadeli önleme stratejileri:

• Tüm muhafazaların uygun şekilde kapatıldığından emin olun
• Arıza oluşmadan önce bozulmuş contaları değiştirin
• Konektörleri yoğuşmanın oluştuğu yüzeylerden uzak tutun

Gerçek dünyadaki gözlemlere göre, kötü yalıtılmış bir bağlantı tüm sistemde bir inverter izolasyon hatasını tetiklemek için yeterlidir.

Tutarlı topraklama ve bağlama sağlayın

Güvenilir yalıtım izleme için kararlı topraklama şarttır. Tutarsız veya bozulmuş topraklama, yalıtım teknik olarak kabul edilebilir olsa bile yanlış inverter izolasyon hatası okumalarına neden olabilir.

Önleyici adımlar şunları içerir:

• Toprak sürekliliğinin düzenli olarak kontrol edilmesi
• Tüm metal bileşenlerin yapıştırıldığından emin olmak
• Topraklama noktalarındaki korozyonun giderilmesi

Topraklama sistemleri de tıpkı kablolar gibi eskir. Onlara kalıcı demirbaşlar olarak değil, bakım öğeleri olarak davranın.

Rutin görsel denetimler planlayın

İnverter izolasyon hatalarını önlemek için karmaşık araçlara ihtiyacınız yoktur; sadece tutarlı gözlem.

Basit bir muayene rutini aşağıdakileri kontrol etmelidir:

• Çatlak veya kırılgan kablo yalıtımı
• Gevşek veya rengi solmuş konektörler
• Nem, haşere veya aşınma belirtileri

Bunları erken yakalamak, yalıtım direncinin güvenli eşiklerin altına düşmesini önler.

Erken uyarı davranışlarına dikkat edin

İzolasyon hataları nadiren uyarı vermeden ortaya çıkar. Aralıklı kapanmalar, nemle ilgili hatalar veya sıfırlamadan sonra temizlenen hatalar erken göstergelerdir.

Deneyimlerime göre, bu işaretleri erken ele almak gerekir:

• Sistem genelinde ani kapanmaları önler
• Onarım maliyetlerini azaltır
• Güneş enerjisi invertörünün ömrünü uzatır

Erken belirtileri göz ardı etmek, küçük bir sorunu tekrarlayan bir inverter izolasyon arızasına dönüştürmenin en hızlı yollarından biridir.

Çevresel riskleri proaktif olarak yönetmek

Nemli, kıyı veya yüksek sıcaklıklı ortamlara kurulan sistemler ekstra dikkat gerektirir.

Önleyici tedbirler şunları içerebilir:

• Geliştirilmiş havalandırma
• Muhafazaların daha iyi sızdırmazlığı
• Daha sık denetimler

Çevresel stres hemen arızaya neden olmaz, ancak yalıtımın yaşlanmasını önemli ölçüde hızlandırır.

Gelecekte sorun yaratacak geçici düzeltmelerden kaçının

Hızlı yamalar, bantlanmış kablolar veya mühürsüz onarımlar genellikle zaman içinde işleri daha da kötüleştirir. Bu geçici çözümler yalıtım değerlerini kısa süreliğine iyileştirebilir ancak nemi hapsetme veya devam eden bozulmayı gizleme eğilimindedir.

Uzun vadeli önleme anlamına gelir:

• Yama yapmak yerine hasarlı bileşenlerin değiştirilmesi
• Uygun malzeme ve sızdırmazlık yöntemlerinin kullanılması
• Herhangi bir değişiklikten sonra yalıtımın yeniden test edilmesi

Bakım ve arıza geçmişi tutun

Denetimlerin, onarımların ve izolasyon hatası olaylarının belgelenmesi, sistem sağlığı hakkında değerli bilgiler sağlar.

Basit bir günlük yardımcı olur:

• Yinelenen sorun alanlarını belirleyin
• Yalıtım bozulma trendlerini takip edin
• Gelecekteki inverter izolasyon hatası sorunlarını daha hızlı teşhis edin

Profesyonel bir bakış açısıyla, bu kayıt genellikle tahminleri bilinçli sorun gidermeden ayıran şeydir.

Önlemenin devam eden bir süreç olduğunun anlaşılması

İnverter izolasyon hatalarını kalıcı olarak ortadan kaldıran tek seferlik bir çözüm yoktur. Sistemler yaşlanır, ortamlar değişir ve malzemeler bozulur.

Amaç mükemmellik değil, erken tespit ve tutarlı bakımdır. Bu yaklaşımı izleyen sistemler zaman içinde daha az kapanma, daha uzun bileşen ömrü ve çok daha az inverter izolasyon hatası olayı yaşar.

İnvertör İzolasyon Hatası ve Diğer Yaygın İnvertör Hataları

Tüm invertör hataları eşit yaratılmamıştır. Sahada gördüğüm en büyük zorluklardan biri, bir invertör izolasyon hatasının çok farklı başka sorunlarla karıştırıldığı yanlış teşhistir. Bu genellikle zaman kaybına, gereksiz parça değişimlerine ve tekrarlanan duruşlara yol açıyor.

Bir invertör izolasyon hatasının diğer yaygın invertör hatalarına kıyasla nasıl olduğunu anlamak, doğru şekilde yanıt vermenize ve ilk seferde doğru şeyi düzeltmenize yardımcı olur.

İnvertör izolasyon hatası vs toprak hatası

Bu ikisi genellikle bir araya getirilir, ancak aynı şey değildirler.

Bir inverter izolasyon hatası, sistem düşük yalıtım direnci nedeniyle canlı DC iletkenleri ile toprak arasında güvenli olmayan elektrik kaçağı tespit ettiğinde meydana gelir. Bu yalıtım kalitesiyle ilgilidir, doğrudan bir kısa devre olması gerekmez.

Öte yandan toprak arızası genellikle canlı bir iletken ile toprak arasında daha doğrudan ve ölçülebilir bir bağlantı olduğunu gösterir. Toprak arızaları genellikle ani ve şiddetli olurken, inverter izolasyon arızaları kademeli olarak gelişme eğilimindedir.

Gerçek dünya deneyimlerine göre, izolasyon arızaları sıklıkla bir toprak arızası meydana gelmeden önce ortaya çıkar. Bu anlamda, inverter izolasyon arızası acil bir arıza belirtisi olmaktan ziyade bir erken uyarı sistemi görevi görür.

İnverter izolasyon hatası vs izolasyon uyarısı

Bir yalıtım uyarısı genellikle küçük bir şey olarak yanlış anlaşılır. Gerçekte, bu genellikle bir inverter izolasyon hatasından hemen önceki adımdır.

Bir yalıtım uyarısı direnç seviyelerinin düşme eğiliminde olduğunu ancak henüz kapatma eşiğini geçmediğini gösterir. Eğer dikkate alınmazsa, bu uyarı sıklıkla tam invertör izolasyon hatasına dönüşür.

Deneyimli teknisyenler yalıtım uyarılarını göz ardı edilecek bildirimler olarak değil, eylem öğeleri olarak değerlendirir. Burada erken müdahale, daha sonra kesinti yaşanmasını önler.

Şebeke kaynaklı hatalara karşı evirici izolasyon hatası

Şebeke hataları haricidir. Sistem dışından gelen voltaj, frekans veya besleme dengesizliğini içerirler. Bir invertör izolasyon hatası dahili olup tesisin DC tarafından kaynaklanır.

Önemli bir teşhis ipucu zamanlamadır. Şebekeyle ilgili hatalar genellikle bir bölgedeki birden fazla sistemi aynı anda etkilerken, invertör izolasyon hatası yalnızca bir sistemi etkiler ve yağmur veya nem gibi çevresel modelleri takip edebilir.

Bu ikisinin karıştırılması doğru teşhisi günler hatta haftalarca geciktirebilir.

Aşırı gerilim veya aşırı akım hatalarına karşı inverter izolasyon hatası

Aşırı gerilim ve aşırı akım hataları yük ile ilgili veya yapılandırma ile ilgili sorunlardır. Genellikle en yoğun üretim veya aşırı koşullar sırasında sistem sınırları aşıldığında ortaya çıkarlar.

Bir invertör izolasyon arızası farklı davranır. Ne kadar güç üretildiği ile ilgilenmez, elektriğin olmaması gereken bir yere sızıp sızmadığıyla ilgilenir. Bu nedenle izolasyon hataları çıkış düşük olduğunda bile meydana gelebilir.

Bu farkın anlaşılması, gerçek sorun yalıtım bütünlüğünde yattığında gereksiz sistem yeniden yapılandırmasının önlenmesine yardımcı olur.

İletişim veya sensör hatalarına karşı inverter izolasyon hatası

İletişim hataları genellikle veri bağlantıları veya izleme donanımıyla ilgilidir. Elektrik güvenliğini doğrudan etkilemezler ve nadiren tam kapanmaya neden olurlar.

Bir inverter izolasyon hatası her zaman koruyucu eylemi tetikler. İnvertör kapanır çünkü çalışmaya devam etmek güvenli olmayacaktır. Ciddiyetteki bu temel fark genellikle göz ardı edilir.

Üretim tamamen durursa, izleme veya sensör sorunları suçlanmadan önce izolasyon hataları göz önünde bulundurulmalıdır.

Ne Zaman Bir Profesyonel Çağırılmalı

Bir inverter izolasyon arızasının sorun giderme zorluğu olmaktan çıkıp güvenlik ve güvenilirlik sorunu haline geldiği bir nokta vardır. Bir profesyoneli ne zaman arayacağınızı bilmek bir zayıflık değil, iyi bir muhakemedir. Gerçek dünya deneyimlerine göre, en büyük sorunlar çok erken aramaktan değil, çok uzun süre beklemekten kaynaklanmaktadır.

Aşağıda, profesyonel müdahalenin sadece tavsiye edilmediği, aynı zamanda gerekli olduğu durumlar yer almaktadır.

İnverter izolasyon hatası yüksek gerilim testi içerdiğinde

İzolasyon direnci testi, yüksek DC gerilimleri ve özel ekipmanlarla çalışmayı gerektirir. Bu testleri güvenli bir şekilde yapmak için eğitim almadıysanız, bunları denemek tehlikeli olabilir.

Bir profesyonel anlar:

• Uygun izolasyon prosedürleri
• Güvenli test voltajı seçimi
• Yalıtım değerleri nasıl doğru yorumlanır?

Temel düzeltmelerden sonra arıza devam ettiğinde

Bağlantıları kuruttuysanız, kabloları incelediyseniz ve görünür sorunları giderdiyseniz, ancak inverter izolasyon hatası geri dönmeye devam ediyorsa, sorunu artırmanın zamanı gelmiştir.

Yinelenen hatalar genellikle şunları gösterir:

• Gizli yalıtım arızası
• Çoklu sızıntı yolları
• Dışarıdan görülemeyen çevresel hasar

Profesyoneller, basit denetimler sırasında belirgin olmayan kalıpları fark edebilecek deneyime sahiptir.

Arıza birden fazla diziyi veya bölümü etkilediğinde

Tek bir DC dizisine bağlı bir invertör izolasyon hatası genellikle yönetilebilir. Birden fazla dizi düşük yalıtım direnci gösterdiğinde, durum daha karmaşık hale gelir.

Bu şu anlama gelebilir:

• Sistem genelinde yaşlanma
• Yaygın nem girişi
• Topraklama tutarsızlıkları

Bu aşamada, metodik testler ve sistem düzeyinde değerlendirme şarttır ve bu profesyonel bir alandır.

Topraklama ve bağlama belirsiz olduğunda

Topraklama sorunlarının gözden kaçması kolaydır ve uygun testler yapılmadan teşhis edilmesi zordur. Bağlama sürekliliği veya toprak referansı kararlılığı konusunda herhangi bir belirsizlik varsa, bir profesyonel devreye girmelidir.

Dengesiz topraklama olabilir:

• Taklit inverter izolasyon hataları
• Yanlış kapatmaları tetikleyin
• Güvenlikten ödün vermek

Burada deneyim önemlidir, çünkü topraklama sorunları nadiren kendini açıkça belli eder.

İnverter izolasyon hatası frekans olarak arttığında

Zamanla daha sık hale gelen izolasyon arızaları, ilerleyen bozulmanın bir uyarı işaretidir. Yağışlı havalarda nadiren meydana gelen duruşlar hızla günlük kesintilere dönüşebilir.

Bu ilerleme şunu gösteriyor:

• Devam eden yalıtım çürümesi
• Konektörler içinde yayılan korozyon
• Kablolamayı etkileyen yapısal sorunlar

Uzmanlar, onarım veya kısmi değişimin en güvenilir uzun vadeli çözüm olup olmadığını değerlendirebilir.

Sistem erişimi veya çalışma koşulları güvenli olmadığında

Bazı sistemler erişilmesi zor veya tehlikeli yerlere kurulur. Çatı eğimi, yükseklik, hava koşullarına maruz kalma veya kapalı alanların tümü riski artırır.

Bu durumlarda bir profesyonel çağırmak sadece uzmanlıkla ilgili değildir, kişisel güvenlikle de ilgilidir. Hiçbir invertör izolasyon hatası düşmeye veya yaralanmaya değmez.

Belgelendirilmiş test ve uyumluluğa ihtiyaç duyduğunuzda

Birçok durumda, özellikle uzun vadeli güvenilirlik ve yeniden satış değeri için, belgelenmiş test sonuçları önemlidir.

Bir profesyonel sağlayabilir:

• İzolasyon direnci kayıtları
• Toprak sürekliliği doğrulaması
• Düzeltici faaliyetlerin açık bir şekilde belgelendirilmesi

İnverter dahili olarak tehlikeye girdiğinde

Nadiren de olsa dahili sorunlar, harici bileşenler normal test edilse bile kalıcı inverter izolasyon hata mesajlarına neden olabilir.

Profesyoneller nasıl yapılacağını bilir:

• Dış nedenleri kesin olarak ortadan kaldırın
• Dahili izleme hatalarını belirleyin
• Uygun sonraki adımları önerin

Bu noktada, tahmin yürütmek maliyetli ve etkisiz hale gelir.

Yardım çağırırken sorun nasıl tarif edilir

Bir profesyonelle iletişime geçtiğinizde, net bilgiler çözümü hızlandırır. Açıklamaya hazır olun:

• İnverter izolasyon hatası oluştuğunda
• İster yağmurla, ister nemle, ister günün saatiyle ilgili olsun
• Hangi kontroller veya düzeltmeler yapıldı

Bu bağlam daha hızlı, daha doğru tanıya olanak sağlar ve tekrarlanan testleri önler.

SSS - İnvertör İzolasyon Arızası Açıklaması
