De combien d'onduleurs avez-vous besoin pour votre système solaire ?

Lors de la planification d'un système d'énergie solaire, la question “ De combien d'onduleurs ai-je besoin ? ” n'est pas seulement théorique : elle est essentielle pour garantir l'efficacité, la fiabilité et la sécurité de votre système. Dans cet article, nous allons nous plonger dans le monde du dimensionnement des onduleurs, explorer le nombre de panneaux que vous pouvez connecter à un onduleur, pourquoi la conception est importante et comment le choix d'un onduleur solaire affecte le coût, la performance et la fiabilité. Je m'appuierai sur mes années d'expérience en matière d'installation et de conception de systèmes solaires, afin que vous puissiez bénéficier d'informations pratiques basées sur des systèmes réels.

Qu'est-ce qu'un onduleur solaire et pourquoi est-il important ?

Lorsque l'on pense pour la première fois à l'énergie solaire, on imagine souvent des panneaux brillants qui absorbent la lumière du soleil sur un toit. Ce que l'on oublie facilement, c'est que ces panneaux ne suffisent pas à alimenter une maison en électricité. La véritable magie opère grâce à un dispositif petit mais puissant : l'onduleur. Sans lui, votre système solaire produirait simplement de l'électricité que votre maison ne pourrait pas utiliser.

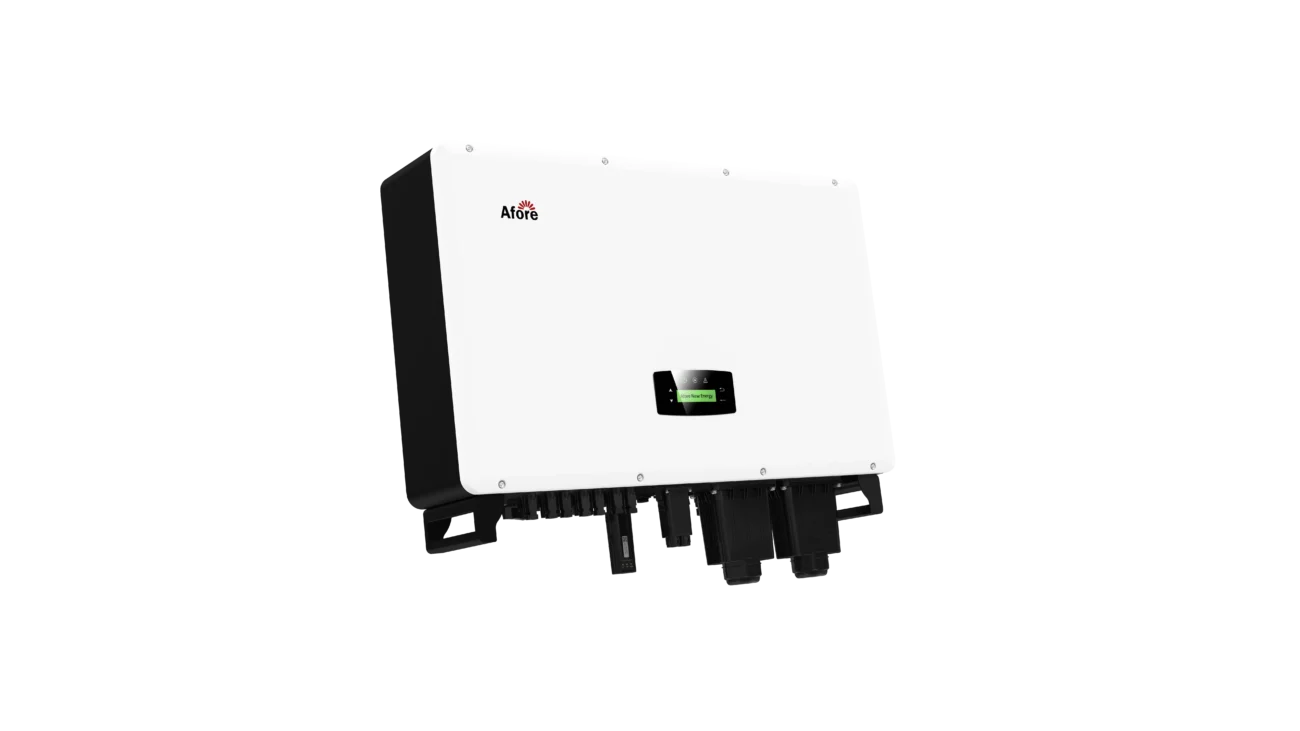

Définition et fonction d'un onduleur solaire

L'onduleur solaire est le cœur d'un système d'énergie solaire. Il remplit une fonction essentielle : convertir l'électricité en courant continu (CC) produite par les panneaux solaires en électricité en courant alternatif (CA) qui alimente vos appareils électroménagers, vos lampes et tout le reste de votre maison. Le réseau électrique et le câblage de la maison fonctionnent en courant alternatif. Sans onduleur, toute cette énergie propre resterait inutilisée.

Mais un onduleur ne se contente pas de faire de la conversion. Les systèmes modernes surveillent en permanence la tension, le courant et la puissance de sortie pour garantir la sécurité et l'efficacité. De nombreux onduleurs fournissent même des données de performance, ce qui permet aux propriétaires de suivre la quantité d'énergie produite par leurs panneaux et de savoir si leur système fonctionne de manière optimale.

En fait, l'onduleur est le cerveau de votre installation solaire : il analyse, ajuste et optimise le flux d'énergie à chaque seconde.

Types de convertisseurs solaires

Tous les onduleurs ne sont pas construits de la même manière. Le choix du bon onduleur dépend de la taille et de la disposition de votre système, des conditions d'ombrage et de vos objectifs en matière de surveillance et de performance.

• Inverseurs de sources : Ce sont les outils traditionnels. Un onduleur de branche se connecte à une “branche” de panneaux solaires, convertissant toute leur production combinée en courant alternatif utilisable. C'est un système efficace, rentable et parfait pour les réseaux où les panneaux sont orientés dans la même direction et reçoivent une lumière solaire uniforme.
• Micro-onduleurs : Il s'agit de petits onduleurs fixés à des panneaux individuels (ou parfois à des paires de panneaux). Chaque micro-onduleur fonctionne indépendamment, convertissant le courant continu en courant alternatif directement sur le panneau. L'avantage est la flexibilité : si un panneau est ombragé ou peu performant, il n'entraînera pas les autres dans sa chute.
• Systèmes d'onduleurs hybrides ou optimisés: Ces systèmes combinent les avantages des deux mondes. Les optimiseurs de puissance gèrent la production de courant continu au niveau de chaque panneau et la transmettent à un onduleur central pour conversion. Cette configuration augmente l'efficacité et permet une surveillance plus détaillée.

Savoir quel type d'onduleur convient à votre installation peut faire la différence entre une performance moyenne et une performance exceptionnelle. L'onduleur solaire que vous choisissez influence directement la quantité d'énergie utilisable que vos panneaux génèrent tout au long de l'année.

L'importance de la taille et de l'assortiment

Chaque onduleur est conçu pour gérer une quantité spécifique de tension, de courant et de puissance totale. Si votre installation solaire produit plus d'énergie que l'onduleur ne peut en traiter, ce dernier peut “écrêter” l'excédent, ce qui signifie que de l'énergie précieuse est gaspillée. D'autre part, un onduleur trop grand peut fonctionner de manière inefficace lorsque l'ensoleillement est faible.

La clé consiste à trouver le bon équilibre entre vos panneaux et votre onduleur, souvent décrit par le rapport CC/CA ou le taux de charge de l'onduleur (ILR). Un onduleur bien dimensionné maximise le rendement énergétique tout en protégeant votre équipement contre les contraintes et les dommages.

Un système d'onduleur solaire correctement adapté :

• Augmentez l'efficacité en convertissant la quasi-totalité de l'énergie utilisable de vos panneaux.
• Prolongez la durée de vie de l'équipement en maintenant la tension et le courant dans des limites sûres.
• Réduire les problèmes de maintenance causés par la surchauffe ou la surcharge.
• Fournir des données précises pour le contrôle et le dépannage.

De combien d'onduleurs avez-vous besoin dans votre installation solaire ?

L'une des premières questions que se posent la plupart des propriétaires lors de la planification d'un système solaire est la suivante : “De combien d'onduleurs ai-je réellement besoin ?”. C'est une question intelligente, qui n'a pas de réponse unique. Le nombre adéquat d'onduleurs dépend de la disposition des panneaux, de la quantité d'énergie que vous prévoyez de produire et du type de technologie d'onduleur que vous utilisez. En trouvant le bon équilibre, vous vous assurez de ne pas gaspiller de l'énergie, de l'argent ou de l'espace sur votre toit.

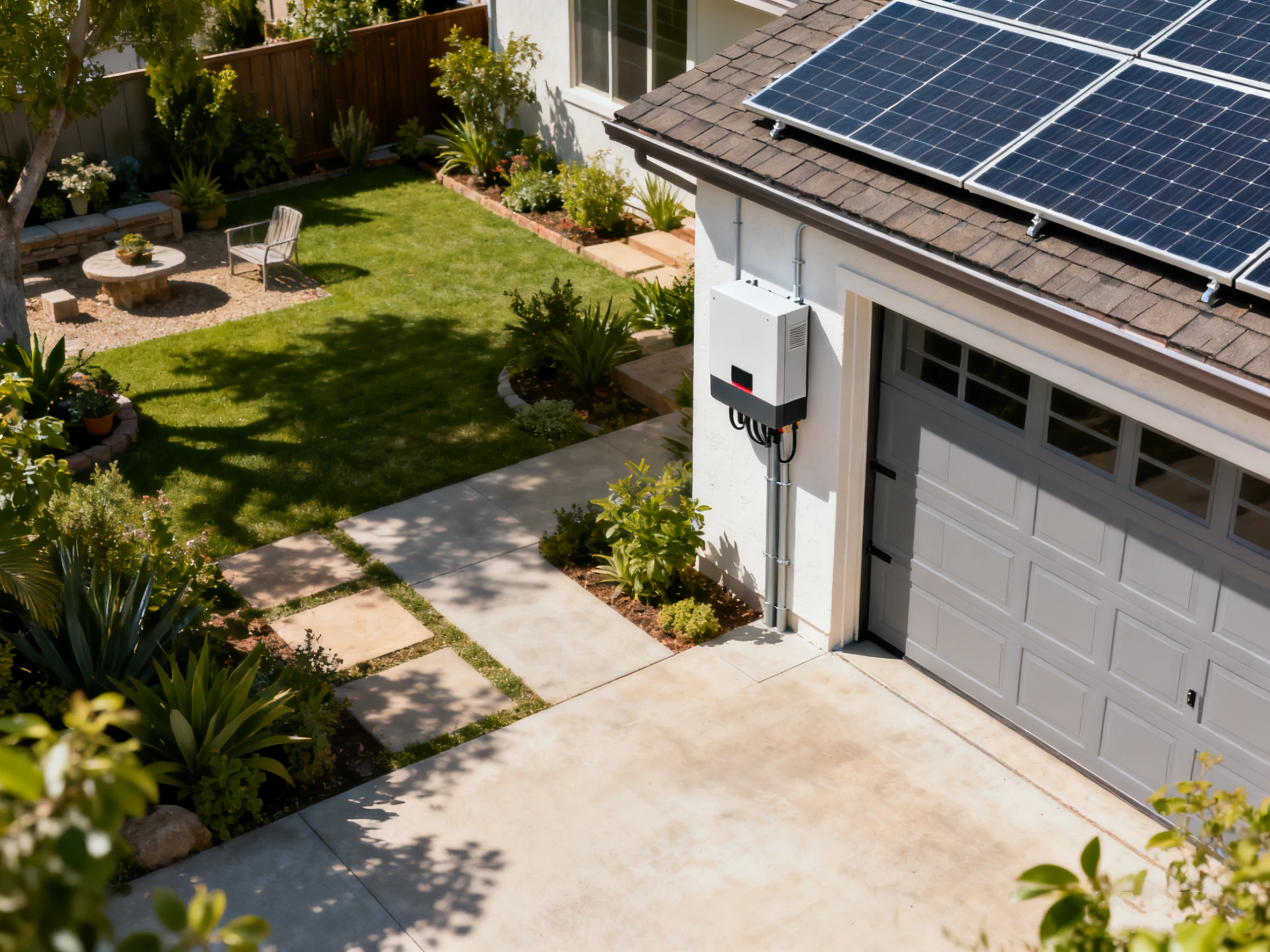

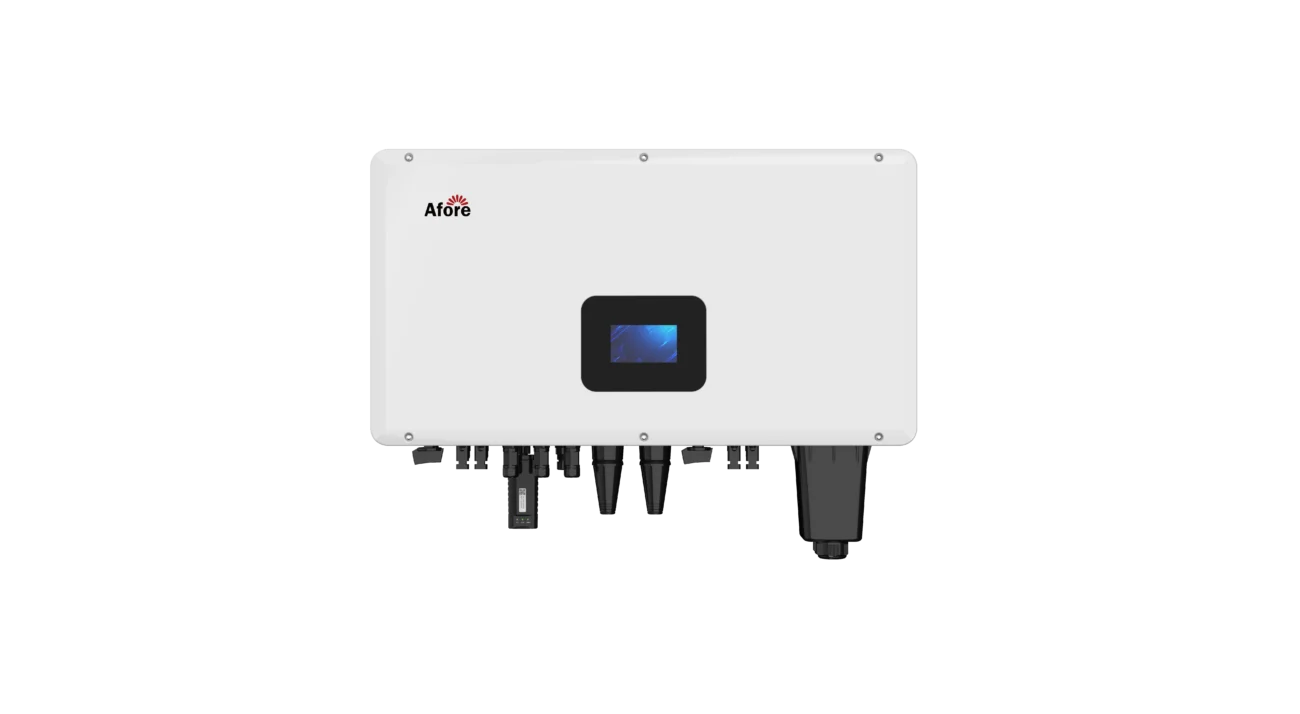

Systèmes résidentiels - Le cas typique

Pour la plupart des maisons, l'installation est assez simple. Un seul onduleur suffit généralement à gérer l'énergie produite par tous les panneaux solaires. Il s'agit souvent d'une configuration d'onduleur en chaîne, dans laquelle plusieurs panneaux sont connectés en série, formant une “chaîne”. L'onduleur prend alors le courant continu combiné de cette chaîne et le convertit en courant alternatif pour votre maison.

Cette approche fonctionne parfaitement lorsque tous les panneaux sont orientés dans la même direction et reçoivent un ensoleillement constant tout au long de la journée. Elle est rentable, facile à entretenir et fiable. La plupart des systèmes de toiture de petite ou moyenne taille (entre 3 kW et 10 kW, par exemple) entrent dans cette catégorie.

Toutefois, si votre toit comporte plusieurs sections orientées dans des directions différentes, un seul onduleur risque de ne pas capter l'énergie de manière aussi efficace. Dans ce cas, vous pouvez avoir besoin de plus d'un onduleur ou envisager une conception de système qui permette plusieurs entrées “MPPT” (suivi du point de puissance maximale) pour gérer chaque section de toit séparément.

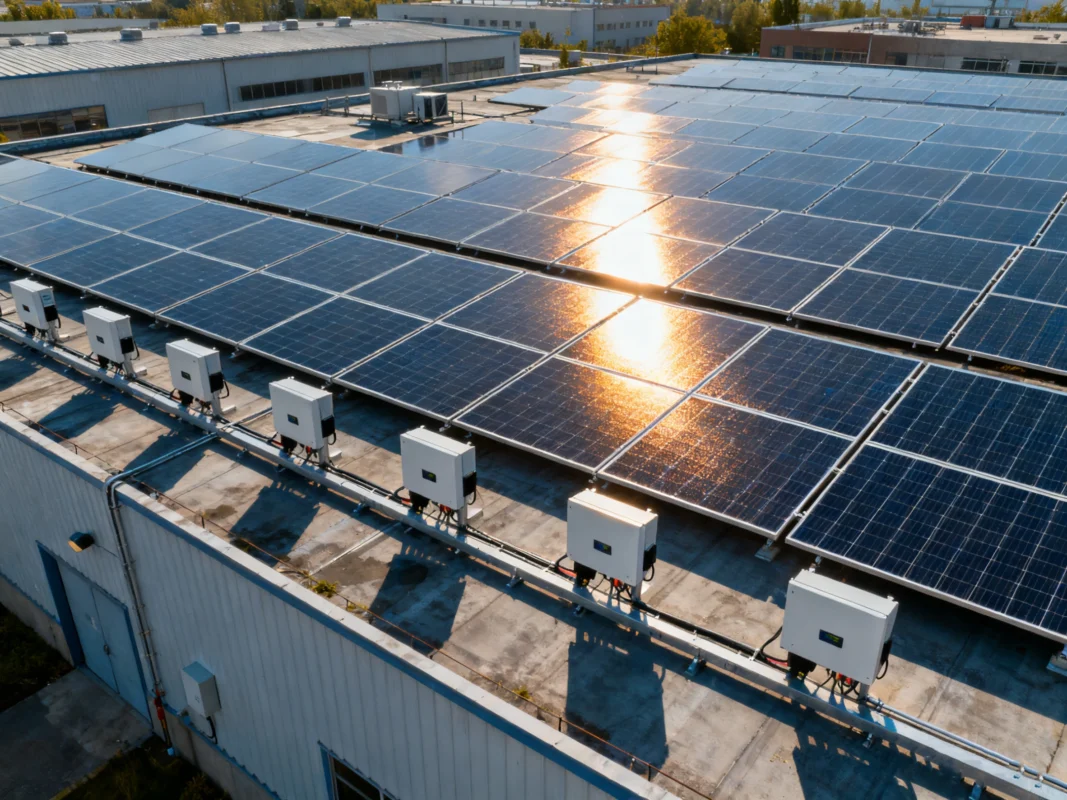

Systèmes plus importants et commerciaux - Onduleurs multiples

Au fur et à mesure que les panneaux solaires prennent de l'ampleur, leur production d'énergie augmente au-delà de ce qu'un seul onduleur peut gérer. Les grands systèmes résidentiels, agricoles ou commerciaux utilisent souvent plusieurs onduleurs pour partager la charge électrique. Cette configuration permet d'éviter la surcharge d'un seul onduleur et facilite l'entretien des composants individuels sans avoir à arrêter l'ensemble du système.

Les onduleurs multiples sont également utilisés lorsqu'une propriété comporte plusieurs zones distinctes pour les panneaux solaires - par exemple, un toit principal, un garage détaché et une installation au sol. Chaque zone peut recevoir la lumière du soleil à différents moments de la journée ou sous différents angles, il est donc logique de donner à chaque groupe son propre onduleur pour maximiser la récolte d'énergie.

L'utilisation de plusieurs onduleurs plus petits permet également d'assurer la redondance : si l'un d'eux tombe en panne, les autres continuent de fonctionner, ce qui permet à la majeure partie du système de rester opérationnelle. Cette approche modulaire ajoute de la fiabilité et de la flexibilité, en particulier lors d'une extension ultérieure de la capacité.

Quels sont les facteurs qui déterminent le nombre d'onduleurs ?

Lors de la conception d'un système d'énergie solaire, la décision concernant le nombre d'onduleurs à installer ne doit jamais être prise au hasard. Plusieurs facteurs clés entrent en jeu :

1. Taille du système (puissance totale en kW)

La puissance totale de vos panneaux détermine la quantité d'énergie que votre onduleur doit convertir. Au fur et à mesure que le système se développe, il se peut que vous ayez besoin d'onduleurs supplémentaires pour gérer la charge plus élevée en toute sécurité.

• Capacité et puissance de l'onduleur

Chaque onduleur a une capacité nominale maximale mesurée en kilowatts (kW) ou en kilovolts-ampères (kVA). Le dépassement de cette limite peut réduire le rendement ou endommager l'appareil. L'objectif est d'adapter la capacité nominale de votre onduleur à la puissance totale de votre panneau en utilisant un rapport CC/CA approprié.

• Configuration et orientation des panneaux

Les panneaux situés sur des pentes de toit ou des orientations différentes reçoivent la lumière du soleil à des intensités différentes. Les mélanger sur un seul onduleur peut entraîner des niveaux de tension et de courant inadaptés, ce qui réduit le rendement global. Dans de tels cas, il est essentiel de disposer de plusieurs onduleurs ou d'entrées multi-MPPT.

• Ombrage et conditions environnementales

Les arbres, les cheminées ou les bâtiments voisins peuvent provoquer un ombrage partiel à certains moments. Un onduleur connecté à des panneaux ombragés peut avoir des performances inégales. L'installation de plusieurs onduleurs permet d'isoler les sections ombragées afin qu'elles ne fassent pas chuter l'ensemble du système.

• Flexibilité du budget et de l'installation

Parfois, il est plus économique et plus facile d'installer deux petits onduleurs plutôt qu'un grand. Cela peut également simplifier la maintenance, car chaque onduleur est plus léger, moins coûteux à remplacer et plus facile à mettre à niveau.

• Plans d'expansion futurs

Si vous pensez ajouter des panneaux plus tard, il est judicieux de prévoir la capacité de l'onduleur en conséquence. Le fait de disposer de plusieurs onduleurs plus petits ou d'un onduleur avec une capacité d'entrée supplémentaire vous donne une marge de manœuvre pour vous développer sans avoir à repenser l'ensemble du système.

En résumé, il n'existe pas de formule universelle pour déterminer le nombre d'onduleurs qu'une installation solaire doit comporter. Cela dépend de la conception, de la surface du toit, de l'orientation des panneaux et des objectifs à long terme. Mais une règle s'impose : l'onduleur doit toujours être adapté de manière réfléchie au champ solaire, et non pas être ajouté après coup.

Un système bien conçu avec le nombre adéquat d'onduleurs permet d'atteindre les objectifs suivants :

• Maximiser l'efficacité de la conversion énergétique.
• Réduire le risque de surcharge électrique.
• Simplifier la maintenance et le dépannage.
• Améliorer la fiabilité et la longévité du système dans son ensemble.

Choisir le bon nombre d'onduleurs solaires n'est pas seulement une question de capacité. Il s'agit de concevoir un système qui fonctionne harmonieusement avec la structure de votre propriété, vos besoins énergétiques et l'environnement. Lorsque vous parvenez à un bon équilibre, votre système fonctionne plus facilement, dure plus longtemps et produit plus d'énergie propre tout au long de l'année.

Combien de panneaux solaires peut-on connecter à un onduleur ?

Savoir combien de panneaux solaires vous pouvez connecter en toute sécurité à un onduleur est l'une des parties les plus importantes de la conception d'un système solaire. S'il y en a trop peu, vous n'utiliserez pas votre onduleur de manière efficace. S'il y en a trop, vous risquez d'endommager l'équipement ou de gaspiller de l'énergie potentielle. L'objectif est de trouver l'adéquation parfaite entre les panneaux et l'onduleur - une adéquation qui maximise la récolte d'énergie sans surcharger le système.

Cette section explique comment déterminer cet équilibre, quels calculs utiliser et les facteurs techniques clés que tout installateur ou propriétaire doit comprendre avant de connecter des panneaux solaires à un onduleur.

Adaptation de la sortie du panneau à l'entrée de l'onduleur - Limites de tension et de courant

Chaque onduleur solaire est assorti de limites : une tension d'entrée maximale, un courant d'entrée maximal et une puissance totale qu'il peut gérer en toute sécurité. Ces chiffres ne sont pas arbitraires ; ils sont basés sur ce que les composants électroniques internes peuvent traiter sans surchauffer ou s'arrêter.

Si la tension combinée de vos panneaux solaires dépasse la tension d'entrée maximale de l'onduleur (souvent appelée Voc max), elle peut déclencher un arrêt de sécurité ou même causer des dommages permanents. Inversement, si la tension est trop faible, l'onduleur peut ne pas démarrer ou fonctionner de manière inefficace.

Le courant est tout aussi important. Lorsque les panneaux sont câblés en parallèle, leur courant s'additionne. Le dépassement du courant nominal de l'onduleur peut entraîner une surchauffe et une réduction de la durée de vie.

C'est pourquoi chaque concepteur de système doit calculer soigneusement la tension et le courant totaux avant de décider du nombre de panneaux à connecter. Une configuration bien équilibrée permet à l'onduleur de fonctionner avec une efficacité maximale et dans des limites électriques sûres.

Calcul du nombre de panneaux en série et en parallèle

Pour savoir combien de panneaux peuvent être connectés à un onduleur, vous devez comprendre comment le câblage affecte la tension et le courant :

• Les connexions en série augmentent la tension tout en maintenant le courant au même niveau.
• Les connexions en parallèle augmentent le courant tout en maintenant la tension constante.

Supposons que chaque panneau solaire produise une tension en circuit ouvert (Voc) de 40 V et un courant de 10 A. Si la tension d'entrée maximale de votre onduleur est de 600 V, vous pouvez connecter jusqu'à 15 panneaux en série. Si la tension d'entrée maximale de votre onduleur est de 600 V, vous pouvez connecter jusqu'à 15 panneaux en série (15 × 40 V = 600 V). Mais vous devez également vérifier la limite de courant de l'onduleur - par exemple, s'il autorise 20 A, vous pourriez avoir deux chaînes parallèles de 10 A chacune.

La température joue également un rôle important. Les matins froids, la tension monte en flèche, c'est pourquoi les ingénieurs ajoutent un tampon de sécurité (généralement 10-15%) pour éviter de dépasser le maximum de l'onduleur. Cela signifie que dans notre exemple, vous pourriez réduire le nombre de panneaux par chaîne de 15 à 13 ou 14 pour des raisons de sécurité.

Il ne s'agit pas seulement d'un exercice mathématique - il s'agit de protéger votre investissement et de veiller à ce que l'onduleur fonctionne de manière optimale dans toutes les conditions.

Rapport courant continu/courant alternatif et “surpanneau” (surdimensionnement de la matrice)

Un terme que vous entendrez souvent dans le domaine de la conception solaire est le rapport CC/CA, également appelé rapport de charge de l'onduleur (ILR). Il décrit la quantité de courant continu (provenant des panneaux) connectée par rapport à la capacité de courant alternatif de l'onduleur. Par exemple, si vos panneaux solaires peuvent produire 8 kW de courant continu, mais que votre onduleur a une capacité nominale de 6 kW de courant alternatif, le rapport est de 1,33.

Un surdimensionnement modéré - généralement de 1,2 à 1,4 fois la puissance nominale de l'onduleur - est non seulement acceptable, mais souvent souhaitable. Elle permet à l'onduleur d'atteindre sa pleine capacité plus tôt dans la journée et de rester efficace par temps nuageux ou peu ensoleillé.

Toutefois, si l'entrée CC est trop importante, l'onduleur ne peut pas traiter toute l'énergie. Il “écrêtera” la sortie supplémentaire, aplatissant la courbe de production et gaspillant l'énergie potentielle. C'est pourquoi le surdimensionnement doit rester dans les limites recommandées par le fabricant.

En résumé : un léger surdimensionnement est bénéfique ; un surdimensionnement excessif peut se retourner contre vous. L'essentiel est de comprendre comment votre onduleur réagit à une entrée de courant continu élevée et de planifier en conséquence.

Risques liés à la connexion d'un trop grand nombre de panneaux à un onduleur

Il peut être tentant d'intégrer autant de panneaux que possible sur un seul onduleur pour économiser de l'argent, mais c'est une fausse économie. La surcharge de votre onduleur comporte des risques réels :

• Écrêtage de la puissance et perte d'énergie - Lorsque la puissance du panneau dépasse la capacité nominale de l'onduleur, ce dernier ne peut tout simplement pas convertir l'énergie CC excédentaire. Cette énergie perdue se traduit directement par une perte d'économies.
• Surchauffe et réduction de l'efficacité - Pousser un onduleur au-delà de ses limites peut provoquer une accumulation de chaleur, l'obligeant à réduire ses performances ou à s'arrêter complètement.
• Durée de vie réduite - Une sollicitation continue peut dégrader les composants internes, entraînant une défaillance prématurée et des remplacements coûteux.
• Violation de la garantie - Le dépassement des spécifications nominales peut entraîner l'annulation de la garantie de l'onduleur ou la non-conformité aux normes de sécurité électrique.

Il est plus judicieux de dimensionner votre système de manière à ce que vos panneaux et votre onduleur fonctionnent en harmonie. Un système correctement équilibré produira toujours la plus grande quantité d'électricité utilisable, fonctionnera en toute sécurité et durera des décennies.

Meilleures pratiques pour le dimensionnement des onduleurs et des réseaux de panneaux

La conception d'un système solaire ne se limite pas à l'achat de panneaux et à leur câblage. Les performances réelles de votre système dépendent de l'adéquation entre les panneaux et l'onduleur. Un dimensionnement adéquat garantit un fonctionnement efficace, sûr et rentable de votre système pendant des décennies. Une configuration bien conçue minimise les pertes, évite les surcharges et permet à l'onduleur solaire de fonctionner au mieux, même dans des conditions d'ensoleillement changeantes.

Vous trouverez ci-dessous les meilleures pratiques, testées sur le terrain, que les installateurs professionnels et les ingénieurs en énergie utilisent pour dimensionner correctement les onduleurs.

Processus de dimensionnement étape par étape

Déterminer la puissance totale du panneau (capacité en courant continu)

Commencez par additionner la puissance nominale de tous vos panneaux. Par exemple, vingt panneaux de 400 watts vous donnent un système de 8 kW CC. Ce chiffre représente la puissance potentielle totale de votre réseau dans des conditions idéales.

Choisir la bonne taille d'onduleur (puissance AC)

La puissance de l'onduleur doit être légèrement inférieure à la puissance totale de vos panneaux afin de maintenir un bon rapport courant continu/courant alternatif. Cela permet à l'onduleur de fonctionner plus souvent à pleine capacité, ce qui améliore le rendement énergétique sans écrêtage inutile.

Vérifier la tension et le courant d'entrée maximum de l'onduleur

Ne dépassez jamais les valeurs nominales de tension ou de courant indiquées sur la fiche technique de votre onduleur. Calculez les configurations de vos chaînes de panneaux (en série et en parallèle) pour rester dans ces limites de sécurité. Prévoyez un facteur de correction de la température, car la tension augmente par temps froid.

Conception de chaînes de caractères et de tableaux

Planifiez votre câblage de manière à ce que l'onduleur reçoive une tension et un courant optimaux tout au long de la journée. Pour les toits à orientations multiples, concevez des chaînes séparées ou utilisez des onduleurs avec plusieurs entrées de suivi pour gérer efficacement les variations.

Évaluer l'ombrage et l'orientation

Même un ombrage mineur peut affecter l'ensemble d'une chaîne. Si vous prévoyez un ombrage partiel dû à des arbres, des cheminées ou des structures voisines, séparez les panneaux concernés sur une entrée d'onduleur différente ou utilisez des conceptions de type micro-onduleur pour limiter la perte de performance.

Tenir compte de l'expansion future

Pensez à l'avenir. Si vous envisagez d'ajouter des panneaux ultérieurement, choisissez un onduleur avec une capacité de réserve ou prévoyez un onduleur supplémentaire à l'avenir. Il est plus facile d'augmenter la capacité ultérieurement lorsque la conception initiale prévoit une marge de manœuvre.

Vérifier la conformité et la sécurité

Vérifiez toujours que votre configuration est conforme aux codes électriques locaux et aux normes de connexion au réseau. La mise à la terre, le dimensionnement des disjoncteurs et les dispositifs de protection de l'onduleur garantissent la sécurité et la fiabilité à long terme.

En suivant ces étapes, vous créez un système efficace, conforme et résistant. Chaque décision - de la longueur de la chaîne à la puissance de l'onduleur - détermine la performance de votre investissement solaire dans le temps.

Lignes directrices et règles empiriques

Les professionnels utilisent souvent quelques règles éprouvées lorsqu'ils associent des panneaux à des onduleurs :

• Le rapport CC/CA est généralement compris entre 1,2 et 1,4. Cela signifie que la puissance de votre panneau peut être supérieure de 20 à 40 % à la puissance nominale de votre onduleur.
• Évitez d'aller au-delà de ce ratio, sauf si votre système présente des conditions prévisibles (comme une couverture nuageuse fréquente ou des latitudes septentrionales). Un surdimensionnement au-delà des limites de sécurité peut entraîner un écrêtage constant et réduire la durée de vie de l'onduleur.
• Faites fonctionner votre onduleur entre 30 et 90 % de sa capacité nominale pendant la majeure partie de la journée. En dessous de 30 %, l'efficacité diminue fortement.
• Prévoyez une tension de chaîne d'environ 80-90 % de la tension d'entrée maximale de l'onduleur pour une marge de sécurité.
• Il faut toujours tenir compte du déclassement environnemental - la tension augmente par temps froid et le courant diminue sous l'effet de la chaleur.

Un onduleur solaire correctement dimensionné travaille plus fort lorsque c'est nécessaire, mais jamais au-delà de sa zone de confort. Il convertit tranquillement chaque watt que vos panneaux peuvent produire tout en maintenant la sécurité et l'efficacité.

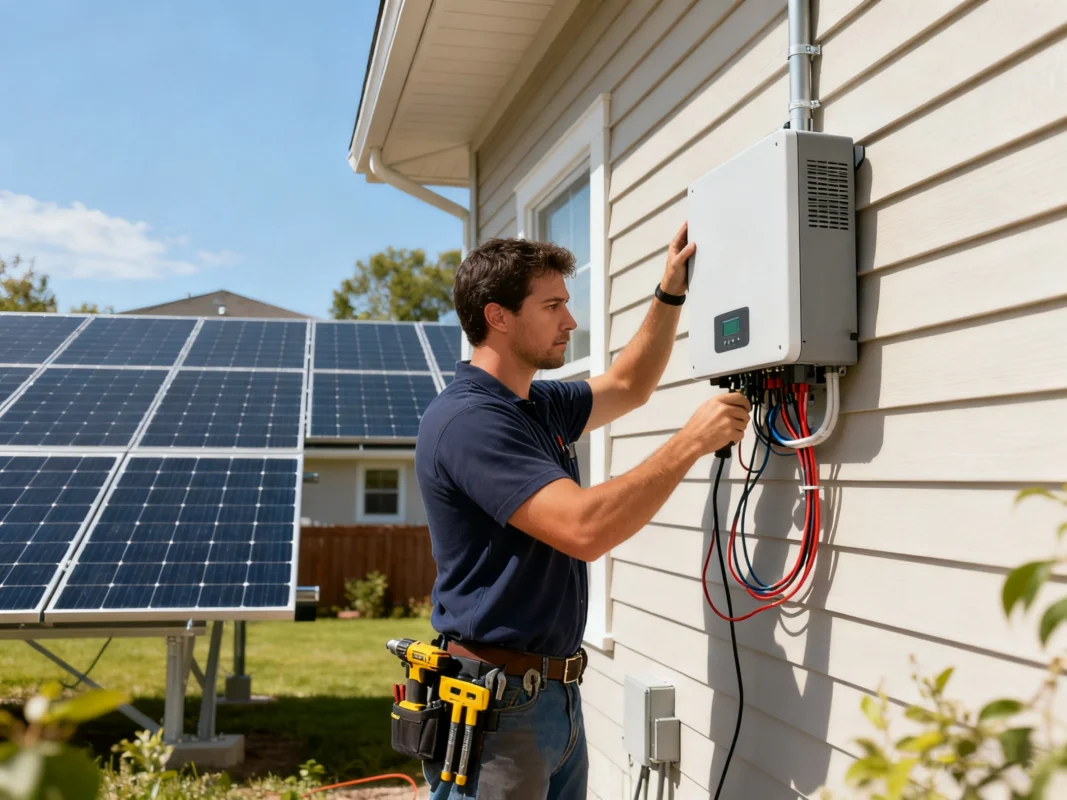

Surveillance, entretien et considérations de sécurité

Une fois que votre onduleur et votre panneau solaire sont correctement dimensionnés, la priorité suivante est la performance à long terme. Même le système le plus parfaitement conçu doit faire l'objet d'une surveillance régulière pour s'assurer qu'il continue à fournir un rendement élevé.

• Contrôler régulièrement la production : Utilisez l'interface de données de l'onduleur ou le système de surveillance pour suivre la production quotidienne. Une baisse soudaine peut indiquer un ombrage, des problèmes de câblage ou des tensions sur l'onduleur.
• Vérifiez l'absence de surchauffe ou de codes d'erreur : Conservez l'onduleur dans un endroit frais et ventilé et inspectez-le régulièrement pour vérifier qu'il n'y a pas de poussière, de corrosion ou de bruit inhabituel.
• Entretenez les connexions électriques : Des connecteurs desserrés ou corrodés peuvent provoquer des chutes de tension, des échauffements ou des arrêts intermittents.
• Suivez les directives du fabricant : Le respect des valeurs nominales et des programmes d'entretien spécifiés permet de préserver la garantie et la durée de vie de votre onduleur.
• Planifiez des inspections professionnelles : Les contrôles de maintenance annuels permettent de s'assurer que tous les composants électriques restent sûrs et pleinement fonctionnels.

Un système d'onduleurs solaires bien entretenu peut fonctionner efficacement pendant 10 à 15 ans, voire plus. Une surveillance régulière permet non seulement d'éviter les pannes, mais aussi de détecter les premiers signes de dégradation, ce qui permet de résoudre les petits problèmes avant qu'ils n'affectent le rendement du système.

Quand faut-il utiliser plusieurs onduleurs ou micro-onduleurs ?

Le choix entre un onduleur unique, des onduleurs multiples ou un système de micro-onduleurs peut affecter de manière significative l'efficacité de votre système solaire. Bien qu'une seule unité soit souvent suffisante pour les petites toitures, il existe de nombreuses situations où la répartition de la charge sur plusieurs onduleurs - ou l'affectation d'un micro-onduleur par panneau - constitue un choix plus intelligent et plus flexible. La décision dépend de la conception du système, de l'ombrage, de l'orientation du toit et des plans d'extension futurs.

Indications pour les onduleurs à cordes multiples

L'utilisation de plusieurs onduleurs n'est pas toujours une question de taille, mais de contrôle et d'optimisation. Lorsque votre propriété comporte plusieurs surfaces de toit ou structures orientées dans des directions différentes, un seul onduleur peut avoir du mal à gérer la lumière solaire variable que reçoit chaque section.

C'est pourquoi il est judicieux d'installer plusieurs onduleurs :

• Orientations multiples du toit - Si une partie de votre toit est orientée vers le sud tandis qu'une autre est orientée vers l'ouest, un seul onduleur risque d'être moins performant parce qu'il ne peut pas s'adapter simultanément aux différents angles de lumière. Les onduleurs multiples permettent à chaque panneau solaire de fonctionner à sa propre tension et à son propre courant optimaux.
• Grande taille du système - Les systèmes dépassant la capacité d'un seul onduleur nécessitent naturellement plusieurs unités pour partager la charge électrique. Cette configuration garantit qu'aucun onduleur n'est poussé au-delà de sa capacité nominale.
• Batteries ou bâtiments séparés - Les propriétés dotées de garages détachés, d'abris pour voitures ou de systèmes installés au sol ont intérêt à disposer d'onduleurs indépendants pour chaque batterie. Cela simplifie le câblage et permet à chaque système de fonctionner indépendamment.
• Redondance opérationnelle - Si un onduleur tombe en panne, les autres continuent à fonctionner, ce qui minimise les temps d'arrêt. Cette redondance est particulièrement précieuse pour les systèmes qui répondent à des besoins d'alimentation critiques.

En répartissant le travail entre plusieurs onduleurs, l'ensemble du système devient plus efficace et plus résistant. La maintenance est également facilitée : l'entretien d'un onduleur peut se faire sans arrêter l'ensemble de l'installation solaire.

Quand les micro-onduleurs ou les optimiseurs de puissance prennent tout leur sens

Dans certains cas, l'utilisation de micro-onduleurs - de petits onduleurs fixés directement sur chaque panneau - peut améliorer considérablement les performances et la surveillance. Chaque micro-onduleur fonctionne indépendamment, convertissant le courant continu en courant alternatif directement sur le panneau. Cette indépendance signifie que l'ombrage, la saleté ou le décalage d'un panneau n'affectera pas les autres.

Les micro-onduleurs sont idéaux pour :

• Toits ombragés - Même un ombrage mineur peut réduire la production d'une chaîne entière lors de l'utilisation d'un seul onduleur. Les micro-onduleurs isolent chaque panneau, ce qui permet aux autres de continuer à produire à pleine puissance.
• Conception complexe des toits - Les maisons dotées de lucarnes, de puits de lumière ou d'angles de toit multiples bénéficient des micro-onduleurs car chaque panneau peut être orienté dans une direction différente sans compromettre l'efficacité de l'installation.
• Contrôle des performances - Comme chaque panneau possède son propre onduleur, vous pouvez contrôler les performances de chaque panneau. Il est ainsi facile de détecter les panneaux peu performants ou de diagnostiquer rapidement les pannes.
• Extension du système - L'ajout ultérieur de nouveaux panneaux est simple : il suffit d'installer d'autres micro-onduleurs. Il n'est pas nécessaire de reconfigurer un grand onduleur de chaîne ou de recalculer les limites de tension de la chaîne.

Bien que les micro-onduleurs aient un coût initial plus élevé que les systèmes en chaîne, ils offrent souvent un rendement énergétique supérieur dans des conditions difficiles. Ils offrent une flexibilité, une évolutivité et une meilleure visibilité des performances du système.

Considérations sur les coûts et les avantages

Lorsqu'il s'agit de choisir entre des onduleurs multiples ou des micro-onduleurs, l'essentiel est de peser le coût, les performances et la maintenance :

• Coût initial - Un système avec plusieurs onduleurs ou micro-onduleurs coûte généralement plus cher au départ, mais il peut produire plus d'énergie et nécessiter moins de réparations à long terme.
• Rendement énergétique - Les systèmes utilisant des micro-onduleurs ou des onduleurs à chaînes multiples atteignent souvent un rendement global plus élevé car ils réduisent l'impact de l'ombrage, de la disparité des panneaux et des différences d'orientation.
• Maintenance - Les onduleurs multiples permettent une maintenance partielle sans arrêt total, tandis que les micro-onduleurs facilitent la détection des pannes mais peuvent être plus difficiles d'accès s'ils sont montés sur le toit.
• Longévité - L'utilisation de plusieurs petits onduleurs au lieu d'un grand réduit la tension sur chaque unité, ce qui prolonge souvent la durée de vie du système.

La meilleure approche dépend de la configuration de votre toit, de votre environnement et de vos objectifs. Pour un toit simple, non ombragé, avec tous les panneaux orientés dans le même sens, un seul onduleur peut suffire. En revanche, pour les systèmes complexes ou partiellement ombragés, plusieurs onduleurs ou micro-onduleurs constituent une solution plus intelligente pour obtenir des performances constantes et une fiabilité à long terme.

Les pièges les plus courants et comment les éviter

Même les installations solaires les plus soigneusement planifiées peuvent ne pas donner les résultats escomptés si des détails critiques sont négligés. De nombreux problèmes liés à la conception d'une installation solaire se résument à un facteur clé : l'onduleur. Cœur du système, l'onduleur régit l'efficacité du flux d'énergie entre les panneaux et la maison. S'il est sous-dimensionné, mal configuré ou mal placé, les pertes d'énergie peuvent rapidement s'accumuler. Vous trouverez ci-dessous les pièges les plus courants auxquels sont confrontés les propriétaires d'installations solaires et les installateurs bricoleurs, ainsi que des stratégies éprouvées pour les éviter.

Écueil 1 - Surdimensionnement ou sous-dimensionnement de l'onduleur

Une inadéquation entre la capacité de votre panneau et la puissance de votre onduleur est l'une des erreurs les plus fréquentes. Le surdimensionnement d'un onduleur signifie qu'il fonctionne rarement près de son point d'efficacité optimal, ce qui entraîne un gaspillage d'énergie potentielle. Un sous-dimensionnement, en revanche, entraîne un “écrêtage”, c'est-à-dire que l'onduleur limite la production pour éviter une surcharge, coupant ainsi la production potentielle pendant les heures d'ensoleillement maximal.

Comment l'éviter ?

• Calculez le rapport CC/CA approprié, idéalement entre 1,2 et 1,4.
• Utilisez des données réalistes sur l'irradiation solaire dans votre région au lieu de vous fier uniquement aux spécifications des panneaux.
• Tenir compte des variations de température locales, car elles affectent la tension et les performances globales.

Un onduleur solaire correctement dimensionné garantit un équilibre entre le coût, l'efficacité et la longévité.

Écueil 2 - Ne pas tenir compte de l'ombrage et de l'orientation du toit

Même une petite ombre peut réduire considérablement la production si les panneaux sont connectés à une seule chaîne d'onduleurs. De nombreux propriétaires négligent l'influence des arbres, des cheminées ou des bâtiments voisins sur la production tout au long de la journée.

Comment l'éviter ?

• Effectuer une analyse complète de la teinte avant l'installation.
• Envisager des onduleurs multiples ou des micro-onduleurs si l'ombrage est inévitable.
• Utilisez des cordes séparées pour les panneaux orientés dans des directions différentes afin de maximiser la captation de la lumière du soleil.

Votre onduleur ne peut convertir que ce qu'il reçoit - il faut donc lui fournir des données cohérentes et fiables.

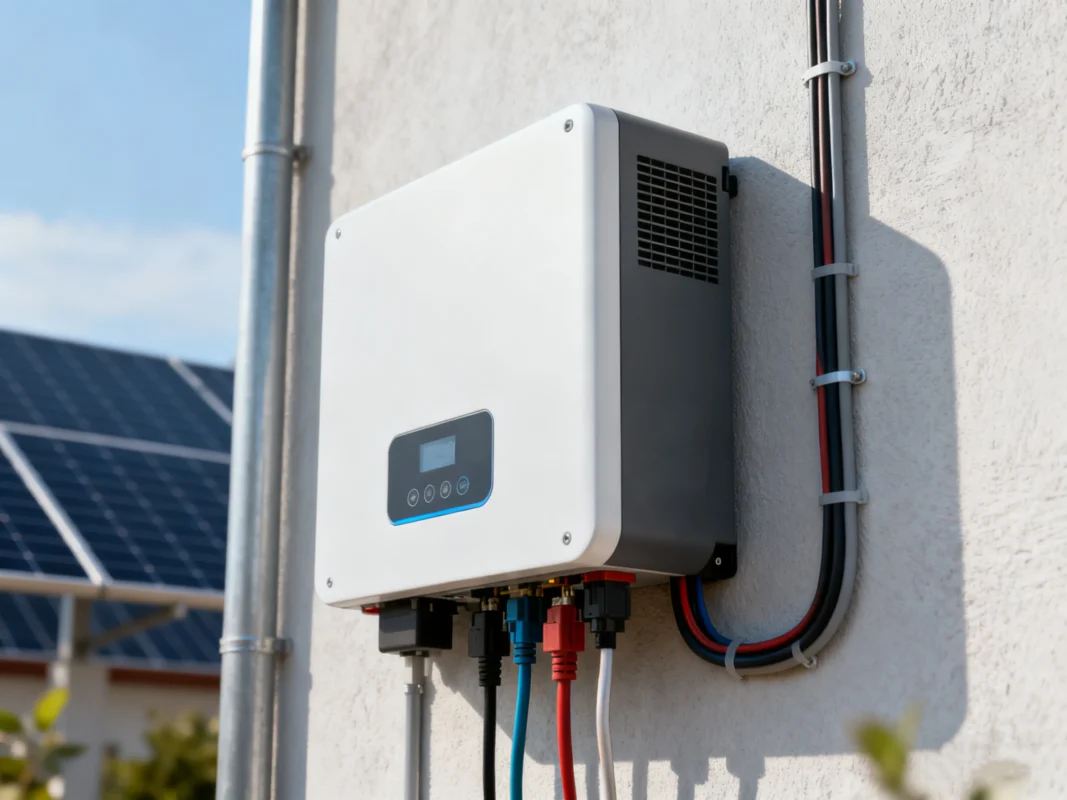

Écueil 3 - Mauvais emplacement et mauvaise ventilation

C'est en convertissant le courant continu en courant alternatif que l'on fait le plus travailler l'onduleur, ce qui génère naturellement de la chaleur. L'installer dans un espace exigu ou mal ventilé entraîne une surchauffe, une perte d'efficacité et une usure prématurée.

Comment l'éviter ?

• Installez l'onduleur dans un endroit frais, ombragé et bien ventilé.
• Éviter la lumière directe du soleil ou les endroits très humides.
• Veillez à ce qu'il y ait au moins quelques centimètres d'espace libre autour de l'appareil pour la circulation de l'air.

Une gestion thermique appropriée permet à votre onduleur solaire de fonctionner efficacement tout au long de l'année.

Écueil 4 - Ne pas planifier l'expansion du système

Une erreur fréquente consiste à concevoir un système qui répond aux besoins actuels sans laisser de place à l'expansion. L'ajout ultérieur de panneaux peut entraîner la surcharge d'un onduleur qui n'a pas été dimensionné en fonction de l'expansion.

Comment l'éviter ?

• Choisissez un onduleur qui permet d'augmenter la capacité.
• Laisser de l'espace dans les panneaux électriques et les conduits pour des améliorations futures.
• Documenter les spécifications du système afin que l'expansion puisse se faire de manière transparente à l'avenir.

Une conception avant-gardiste permet d'économiser du temps et de l'argent lorsque les besoins en énergie augmentent.

Écueil 5 - Surveillance ou maintenance inadéquate

Même le système le mieux conçu nécessite une attention permanente. Négliger de surveiller les performances de l'onduleur ou d'entretenir le système peut entraîner des défaillances qui passent inaperçues, une baisse de la production, voire une panne de l'onduleur.

Comment l'éviter ?

• Consultez régulièrement le portail de données de votre onduleur pour suivre la production quotidienne et mensuelle.
• Prévoir des inspections annuelles pour vérifier l'intégrité du câblage et le nettoyage.
• Agir immédiatement en cas de code d'erreur ou de comportement inhabituel de l'onduleur.

Une approche proactive garantit que votre onduleur solaire continue à convertir de l'énergie propre avec une efficacité maximale.

Écueil 6 - Surcharger l'onduleur avec un trop grand nombre de panneaux

Pousser un onduleur au-delà de sa capacité d'entrée nominale peut déclencher des arrêts de protection ou des dommages permanents. Il est tentant de connecter “quelques panneaux de plus”, mais cela peut réduire la fiabilité et la durée de vie de l'équipement.

Comment l'éviter ?

• Respectez toujours les limites de tension et de courant fixées par le fabricant.
• Recalculez l'entrée totale de courant continu lors de l'ajout de nouveaux panneaux pour vous assurer que l'onduleur reste dans les seuils de fonctionnement sûrs.
• Si l'expansion dépasse ces limites, installez un onduleur secondaire au lieu de surcharger l'onduleur existant.

Écueil 7 - Ignorer les exigences du réseau et du code de l'électricité

Le raccordement incorrect d'un onduleur ou l'utilisation d'un câblage inadéquat peut entraîner des problèmes de conformité et des risques pour la sécurité. Chaque région a ses propres normes électriques qui doivent être respectées pour un fonctionnement sûr et légal.

Comment l'éviter ?

• Examinez les règles locales d'interconnexion au réseau avant l'installation.
• Faites appel à des électriciens certifiés qui connaissent les normes solaires.
• S'assurer que les disjoncteurs, les fusibles et la mise à la terre sont conformes aux valeurs nominales requises.

La conformité n'est pas facultative - elle protège à la fois votre équipement et tous ceux qui utilisent l'énergie qu'il génère.

Pour éviter ces pièges, il faut une planification minutieuse, une sensibilisation permanente et un engagement en faveur de la sécurité. Un système d'onduleurs bien installé et correctement entretenu permet non seulement d'obtenir des rendements énergétiques plus élevés, mais aussi de garantir la stabilité, l'efficacité et la tranquillité d'esprit pour les années à venir.

Étude de cas / Exemples illustratifs

Des exemples concrets peuvent donner vie à des concepts techniques. Comprendre comment les différentes configurations d'onduleurs fonctionnent dans des installations solaires réelles aide les propriétaires et les concepteurs de systèmes à faire des choix plus judicieux. Vous trouverez ci-dessous trois scénarios illustrant l'impact du dimensionnement, de la configuration et des décisions de conception de l'onduleur sur l'efficacité du système à long terme et le rendement énergétique.

Étude de cas 1 - L'importance d'un dimensionnement correct de l'onduleur

Scénario :

Un propriétaire a installé 24 panneaux solaires d'une puissance de 410 watts chacun, soit une capacité totale en courant continu de 9,84 kW. Dans un premier temps, il a associé cette installation à un onduleur de 7,6 kW afin de réduire les coûts initiaux.

Ce qui s'est passé :

Pendant les heures d'ensoleillement maximum en été, l'onduleur coupait régulièrement la puissance parce que les panneaux produisaient plus d'énergie qu'il ne pouvait en gérer. Bien que le système produise encore une bonne puissance dans l'ensemble, il perdait environ 5-8% de production potentielle les jours les plus ensoleillés.

Solution :

Après avoir surveillé les données de production pendant plusieurs mois, l'installateur a ajusté la configuration en ajoutant un onduleur secondaire et en divisant le réseau. Cet équilibre a permis de réduire l'écrêtage et de répartir uniformément la charge, améliorant ainsi l'efficacité globale de l'onduleur.

Leçon apprise :

La capacité de votre onduleur solaire doit toujours correspondre aux conditions réelles, et pas seulement aux valeurs nominales. Un petit décalage peut sembler inoffensif, mais au fil du temps, il peut entraîner des pertes d'énergie mesurables.

Étude de cas 2 - Gestion de l'orientation des toits avec plusieurs onduleurs

Scénario :

Une propriété de taille moyenne disposait de deux toits distincts : l'un orienté vers le sud et l'autre vers l'ouest. Les panneaux orientés vers l'ouest recevaient la lumière du soleil plus tard dans la journée, ce qui créait une production d'énergie inégale sur l'ensemble du réseau.

Ce qui s'est passé :

Au départ, tous les panneaux étaient connectés à un seul onduleur avec deux chaînes. Cependant, lorsqu'un côté du toit était ombragé ou en sous-production, les performances de l'ensemble du système chutaient, car l'onduleur ne pouvait pas gérer efficacement les deux orientations.

Solution :

La conception a ensuite été modifiée pour inclure deux onduleurs plus petits, chacun desservant un pan de toit. Cela a permis aux deux sections de fonctionner indépendamment à leur tension optimale. La production de l'après-midi a augmenté de manière significative, améliorant le rendement quotidien total de plus de 10%.

Leçon apprise :

Lorsque les panneaux sont orientés dans des directions différentes, l'utilisation de plusieurs onduleurs solaires garantit une récolte d'énergie maximale tout au long de la journée. Il ne s'agit pas de multiplier les équipements, mais de mieux les contrôler.

Étude de cas 3 - L'avantage des micro-onduleurs dans les environnements ombragés

Scénario :

Une maison entourée de grands arbres a dû faire face à un ombrage partiel pendant plusieurs heures chaque matin. Au lieu d'utiliser un onduleur de branche traditionnel, le concepteur du système a opté pour des micro-onduleurs, à raison d'un par panneau.

Ce qui s'est passé :

Alors que certains panneaux étaient ombragés en début de journée, d'autres, en plein soleil, ont continué à fonctionner au maximum de leurs capacités. Chaque panneau fonctionnant de manière indépendante, les panneaux ombragés n'ont pas nui aux performances du reste du réseau.

Résultats :

Les données de la première année ont montré que le rendement énergétique total était supérieur d'environ 15% à ce qu'une installation avec onduleur à branche aurait produit dans les mêmes conditions. Le propriétaire a également bénéficié d'une surveillance détaillée au niveau du panneau, qui lui a permis de repérer rapidement les débris ou les feuilles qui affectaient un seul module.

Leçon apprise :

Dans les environnements où l'ombrage est inévitable, les conceptions d'onduleurs distribués - comme les micro-onduleurs - peuvent augmenter considérablement la production totale et simplifier le dépannage.

Étude de cas 4 - Surmonter les problèmes de surchauffe et de ventilation

Scénario :

Un propriétaire a installé son onduleur dans un petit placard avec une circulation d'air limitée. Pendant les mois chauds de l'été, l'onduleur s'arrêtait fréquemment pour se protéger de la surchauffe.

Ce qui s'est passé :

Chaque arrêt réduisait la production quotidienne d'énergie et augmentait l'usure du système. Le propriétaire a d'abord pensé que le problème était d'ordre électrique, mais la surveillance thermique a ensuite révélé qu'une température ambiante élevée en était la cause.

Solution :

L'onduleur a été déplacé sur un mur extérieur ombragé avec une ventilation adéquate. Une fois le flux d'air de refroidissement établi, le système a fonctionné en continu, même pendant les pics de chaleur, améliorant ainsi le temps de fonctionnement et l'efficacité.

Leçon apprise :

L'emplacement de votre onduleur solaire est aussi important que sa taille. Considérez-le comme un composant électronique de haute performance qui a besoin d'espace pour respirer. Une installation correcte peut éviter des temps d'arrêt inutiles et prolonger la durée de vie du système.

Étude de cas n° 5 - Planifier l'expansion dès le départ

Scénario :

Une petite entreprise a installé un système solaire adapté à ses besoins énergétiques actuels. Un an plus tard, elle a étendu ses activités et a souhaité ajouter des panneaux supplémentaires. Malheureusement, l'onduleur d'origine fonctionnait déjà à pleine capacité.

Ce qui s'est passé :

Comme l'onduleur existant ne pouvait pas gérer une entrée supplémentaire, ils ont été contraints d'acheter une deuxième unité et de recâbler une partie du système, ce qui a entraîné des coûts et une complexité inattendus.

Solution :

Une meilleure approche aurait été de prévoir un onduleur solaire légèrement plus grand ou un système d'onduleur conçu pour une extension modulaire.

Leçon apprise :

Anticipez toujours la croissance énergétique future. Il est beaucoup plus facile - et moins coûteux - de laisser de la place pour des panneaux supplémentaires lors de la conception initiale que de procéder à une modernisation ultérieure.

Résumé et principales conclusions

En résumé : le nombre d'onduleurs dont vous avez besoin et le nombre de panneaux que vous pouvez connecter à un onduleur donné dépendent d'une série de décisions de conception. Les points clés à retenir :

• L'onduleur est le cœur de votre système solaire. Il doit être correctement dimensionné et adapté aux panneaux pour garantir l'efficacité, la fiabilité et la longévité.
• De nombreuses installations résidentielles peuvent être gérées par un seul onduleur de branche ; les toits plus complexes, l'ombrage ou la protection future peuvent nécessiter plusieurs onduleurs ou micro-onduleurs.
• Pour déterminer le nombre de panneaux par onduleur, il faut vérifier les limites de tension et de courant d'entrée, concevoir le câblage série/parallèle de manière appropriée et tenir compte du rapport CC/CA (surdimensionnement).
• Il est courant de surdimensionner les panneaux par rapport à la capacité de l'onduleur (par exemple, DC:AC ~1,1-1,3), mais le dépassement des limites de sécurité provoque un écrêtage et peut entraîner une violation de la garantie ou une réduction de la durée de vie.
• Choisissez entre des systèmes à branches, à branches multiples ou à micro-onduleurs en fonction de votre site : ombrage, orientation du toit, plans d'expansion et maintenance.
• Évitez les pièges les plus courants : trop de panneaux pour un seul onduleur, orientation inadaptée sur un seul onduleur, ignorance des limites d'entrée et omission de la surveillance et de la maintenance.
• Consultez toujours les spécifications du fabricant et les directives d'installation et, en cas de doute, faites appel à un installateur qualifié.

En suivant ces principes de conception, vous vous assurerez que votre onduleur solaire L'installation est optimisée, votre système produit un maximum d'énergie et les performances sur la durée de vie sont excellentes. Ayant conçu, installé et supervisé de nombreux systèmes, je peux vous dire que la différence entre un onduleur bien dimensionné et un onduleur improvisé peut se traduire par des milliers de kilowattheures sur la durée de vie du système, par moins de visites, moins de pannes et une plus grande satisfaction.

Questions fréquemment posées
