Systèmes de stockage d'énergie (ESS) basse tension vs haute tension : comparaison entre les batteries commerciales de 48 V et 400 V

Pour les entreprises EPC, les installateurs solaires, les revendeurs et les maîtres d’ouvrage de projets commerciaux ou industriels, le choix entre un système de stockage d’énergie (ESS) à basse tension et à haute tension ne se résume pas à une simple question de spécifications techniques des batteries. Élément central de la conception professionnelle de systèmes de stockage d'énergie en B2B, ce choix a une incidence sur le choix de l'onduleur, le dimensionnement des câbles CC, la conception des dispositifs de protection, la main-d'œuvre nécessaire à l'installation, les risques liés à la mise en service, les procédures de sécurité, les possibilités d'extension futures et la rentabilité d'un projet photovoltaïque associé à un système de stockage.

Un système de stockage d'énergie à basse tension est souvent associé à des modules de batteries au lithium de 48 V ou 51,2 V, bien que certaines catégories de produits puissent atteindre des tensions plus élevées en fonction du marché et de l'application. Un système de stockage d’énergie haute tension (ESS) utilise généralement des modules de batteries empilés fonctionnant à plusieurs centaines de volts, et les systèmes commerciaux ou de type réseau de plus grande envergure peuvent fonctionner à des tensions continues encore plus élevées, en fonction de l’onduleur, du PCS et de l’architecture du système. Les définitions formelles de la tension varient selon les codes électriques, le contexte (courant continu ou alternatif) et les normes régionales ; les maîtres d’œuvre (EPC) doivent donc toujours vérifier la plage de tension réelle indiquée par le fabricant plutôt que de se fier uniquement aux termes “ basse tension ” ou “ haute tension ”.”

Dans la conception pratique des installations photovoltaïques commerciales, la différence fondamentale est simple : à puissance de sortie égale, une tension de batterie plus faible nécessite un courant plus élevé. Un courant plus élevé entraîne une augmentation de la section des conducteurs, de la production de chaleur, de la chute de tension et des exigences en matière de dispositifs de protection. Une architecture de stockage par batterie haute tension permet de réduire le courant pour une puissance donnée, ce qui peut améliorer le rendement et l’évolutivité, en particulier dans les solutions de stockage solaire de taille moyenne et grande destinées aux secteurs commerciaux et industriels. Cependant, la haute tension impose également des exigences plus strictes en matière d’isolation, de mise en service, de verrouillage/étiquetage, de risque d’arc électrique et de formation des techniciens.

Le choix optimal dépend du site. Un petit commerce de détail ayant besoin d’une alimentation de secours et d’une autoconsommation de base peut obtenir un meilleur rapport coût-efficacité avec un système de batteries au lithium basse tension, car celui-ci est plus simple et plus facile à entretenir. En revanche, un entrepôt, une usine, une station de recharge pour véhicules électriques ou un bâtiment commercial nécessitant un lissage de la demande bénéficiera souvent d’un système de stockage d’énergie (ESS) haute tension, car celui-ci doit fournir une puissance plus élevée, fonctionner efficacement et pouvoir évoluer au fil du temps.

Systèmes de stockage d'énergie (ESS) basse tension vs haute tension : comparaison directe pour les acheteurs B2B

Comprendre les différences fondamentales entre les deux principaux types de systèmes de stockage d'énergie (ESS) aide les acheteurs et les installateurs du secteur à faire des choix ciblés pour divers projets photovoltaïques.

Quelle est la principale différence entre les systèmes de stockage d'énergie (ESS) à basse tension et ceux à haute tension ?

La principale différence entre les systèmes de stockage d'énergie (ESS) à basse tension et à haute tension réside dans la tension de fonctionnement du système de batteries et, par conséquent, dans l'intensité nécessaire pour fournir la puissance requise. Une charge de 10 kW alimentée par un système de batteries de 48 V peut nécessiter plus de 200 A avant même de prendre en compte les pertes de conversion et le déclassement du système. La même charge de 10 kW alimentée par un bus de batteries de 500 V nécessite environ 20 A. Cette relation électrique, qui s'exprime par la formule « puissance = tension × courant », explique pourquoi l'architecture de tension a un impact si important sur la conception du système. Elle constitue le fondement essentiel de la comparaison des tensions de batterie sur le marché et de l'analyse pratique des systèmes de batterie 48 V par rapport aux systèmes 400 V.

Dans le domaine du stockage d'énergie à usage commercial, on entend généralement par « système de stockage d'énergie (ESS) basse tension » des systèmes de batteries modulaires de 48 V ou 51,2 V utilisés avec des onduleurs hybrides ou des onduleurs de batterie compatibles. Ces systèmes sont bien connus de nombreux installateurs et peuvent s'avérer pratiques pour les petits bâtiments commerciaux, l'alimentation de secours des réseaux de télécommunications, les sites ruraux et les applications d'autoconsommation de faible envergure.

Les systèmes de stockage d'énergie (ESS) haute tension utilisent généralement des modules de batterie connectés en série pour former une chaîne de batteries fonctionnant à plusieurs centaines de volts. Dans la conception de systèmes de stockage d'énergie photovoltaïque de plus grande envergure, cette plage de tension peut s'aligner plus efficacement avec les normes commerciales onduleurs hybrides, les systèmes de conversion de puissance et les architectures de bus CC. Il en résulte un courant plus faible, des sections de câbles plus petites dans de nombreux cas, une réduction des pertes liées au courant et une meilleure aptitude à fournir une puissance de sortie plus élevée.

Vous trouverez ci-dessous une comparaison concrète. Les limites réelles varient en fonction du fabricant, de la réglementation locale et de la certification du système.

Dans quels cas les EPC devraient-ils opter pour un système de stockage d'énergie (ESS) à basse tension ?

Les EPC devraient envisager le recours à des systèmes de stockage d'énergie (ESS) à basse tension lorsque le projet est de taille relativement modeste, que le profil de charge est prévisible et que la simplicité d'installation prime sur la densité de puissance maximale. Cela concerne notamment les petits bureaux, les commerces de détail, les exploitations agricoles, les bâtiments isolés, les sites de télécommunications et les systèmes axés sur l'alimentation de secours, dans lesquels la batterie n'a pas besoin de fournir une puissance de décharge élevée pendant de longues périodes.

Les systèmes à basse tension sont souvent plus faciles à gérer sur site, car les modules sont plus petits et mieux connus des techniciens. Leur remplacement peut également s’avérer plus simple dans les petites installations, en particulier lorsque le maître d’ouvrage a besoin d’un modèle d’exploitation pratique plutôt que d’un local de batteries centralisé et complexe. Pour les revendeurs et les installateurs, la plus grande familiarité avec les systèmes de batteries de classe 48 V peut réduire les obstacles liés à la formation et favoriser un déploiement plus rapide dans les petits projets.

Cependant, il ne faut pas opter pour une basse tension uniquement parce que le prix unitaire des batteries semble plus avantageux. À des niveaux de puissance plus élevés, le système peut nécessiter des câbles CC de plus grande section, des barres omnibus plus robustes, des fusibles et des disjoncteurs à intensité nominale plus élevée, ainsi qu’une attention accrue portée à la gestion thermique. Ces coûts liés aux éléments annexes du système peuvent annuler les économies apparentes réalisées au niveau du produit.

Dans quels cas un système de stockage d'énergie (ESS) haute tension est-il plus adapté aux projets photovoltaïques commerciaux ?

Les systèmes de stockage d'énergie (ESS) haute tension sont généralement plus adaptés aux projets photovoltaïques commerciaux dans lesquels le système doit fournir une puissance plus élevée, prendre en charge des longueurs de câbles plus importantes, s'intégrer à des systèmes de contrôle de puissance (PCS) commerciaux ou à des onduleurs hybrides, et rester évolutif tout au long de la durée de vie du projet. C'est souvent le cas dans les entrepôts, les usines de fabrication, les centres logistiques, les sites comprenant plusieurs bâtiments, les entrepôts frigorifiques, les campus commerciaux et les stations de recharge pour véhicules électriques.

Pour l'écrêtement des pics de consommation, la batterie doit réagir rapidement et se décharger à des niveaux de puissance significatifs lors de brèves pointes de demande. Un système de stockage par batterie haute tension est généralement mieux adapté à ce rôle, car il peut fournir une puissance plus élevée tout en soumettant le circuit à une contrainte de courant moindre. Pour l’optimisation en fonction des tarifs horaires et l’autoconsommation photovoltaïque, l’architecture haute tension permet également de prendre en charge des blocs de capacité utilisable plus importants et d’obtenir un meilleur rendement au niveau du système, bien que les performances globales dépendent toujours de la topologie de l’onduleur, de la consommation des systèmes de chauffage, de ventilation et de climatisation (CVC), de la stratégie de contrôle et de la composition chimique des batteries.

Les systèmes de stockage d'énergie (ESS) haute tension ne sont pas systématiquement la solution la plus adaptée à tous les projets. Ils nécessitent une conception adaptée, des équipements certifiés, une mise en service réalisée par des professionnels qualifiés et des procédures de sécurité renforcées. Cependant, lorsque l'ampleur du projet le justifie, l'architecture haute tension offre souvent une meilleure valeur ajoutée à long terme grâce à une réduction des pertes, une extension plus aisée et une meilleure compatibilité avec les systèmes commerciaux de gestion de l'énergie.

Architecture technique et critères de conception des systèmes de stockage d'énergie photovoltaïque

Pour concevoir un système de stockage d'énergie photovoltaïque stable, efficace et rentable, il est nécessaire de définir au préalable les principes techniques fondamentaux, puis d'adapter les schémas de conception en fonction des conditions réelles du projet.

Tension de la batterie, courant et rendement de conversion énergétique

Le principe électrique qui sous-tend le choix entre un système de stockage d'énergie (ESS) à basse tension et un système à haute tension est simple mais important. Pour une puissance de sortie donnée, une tension plus faible nécessite un courant plus élevé. Un courant plus élevé augmente les pertes I²R, ce qui signifie que les pertes augmentent proportionnellement au carré du courant. Si le courant double, l'échauffement par résistance peut quadrupler, en supposant que la résistance reste constante.

Cela a des implications pratiques pour les projets photovoltaïques commerciaux. Un courant plus élevé peut nécessiter des sections de câbles plus importantes, des tracés de câbles plus courts, un déclassement plus strict, une meilleure ventilation autour des conducteurs et des raccordements plus soignés. Cela peut également accroître la chute de tension, en particulier lorsque les armoires ou les racks de batteries sont installés à distance de l'onduleur ou du local électrique.

Les systèmes de stockage d'énergie (ESS) haute tension permettent de réduire l'intensité du courant à puissance de sortie égale. Dans les installations de grande envergure, cela peut améliorer le rendement aller-retour et réduire la contrainte thermique subie par les conducteurs et les composants électroniques de puissance, ce qui illustre directement l'efficacité exceptionnelle du stockage haute tension dans les applications photovoltaïques commerciales.

Les études techniques et les modèles gouvernementaux de coûts liés au stockage d'énergie montrent généralement que les performances au niveau du système ne dépendent pas uniquement des cellules de batterie, mais aussi de nombreux autres facteurs, notamment le rendement du système de contrôle de puissance (PCS), les charges auxiliaires et la stratégie d'exploitation.

Pour les EPC, il est essentiel d'évaluer l'architecture de tension au niveau du système. Le rendement des cellules, celui des modules de batterie, celui des onduleurs, les pertes dans les câbles, les charges des systèmes de chauffage, de ventilation et de climatisation (CVC), ainsi que la logique de gestion du système de gestion de l'énergie (EMS) : tous ces facteurs influent sur la valeur fournie par le système commercial de stockage d'énergie par batterie.

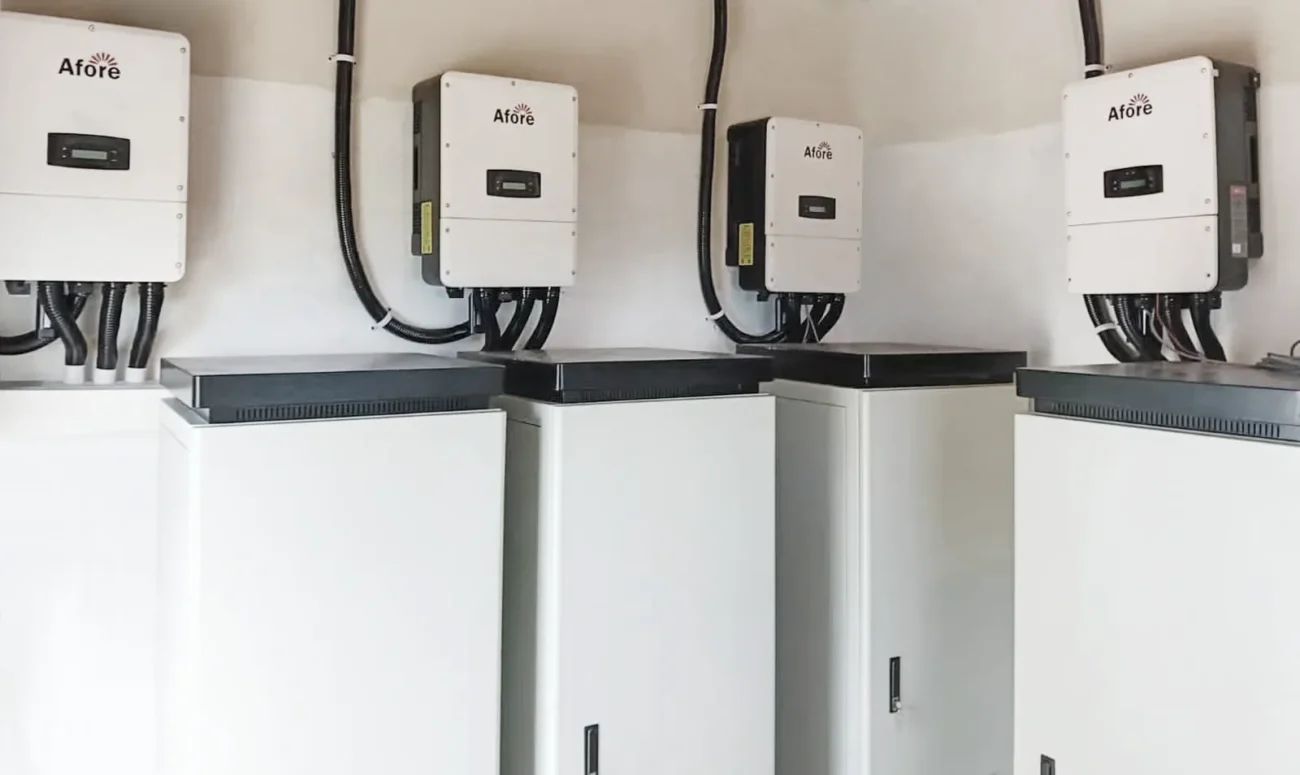

Compatibilité des onduleurs hybrides et intégration des PCS

La tension de la batterie doit correspondre à la plage de fonctionnement de l'onduleur ou du système de conversion de puissance. Un système de batteries au lithium à basse tension nécessite généralement un onduleur conçu pour cette classe de tension. Un système de stockage d'énergie (ESS) à haute tension nécessite un onduleur ou un système de conversion de puissance (PCS) doté d'une plage d'entrée CC appropriée, d'une logique de précharge, d'une compatibilité de communication avec le système de gestion de batterie (BMS) et de fonctions de sécurité.

Dans les projets photovoltaïques professionnels, la compatibilité ne se limite pas à la tension. Le système de gestion de batterie doit communiquer correctement avec l'onduleur ou le PCS via des protocoles pris en charge tels que CAN ou RS485, en fonction de la conception du produit. Les versions de micrologiciel, l'adressage des batteries, les limites de charge et de décharge, les alarmes de température, les rapports sur l'état de charge (SOC) et les événements de protection doivent tous être pris en charge par l'onduleur ou le système de gestion de l'énergie (EMS).

De nombreux retards de mise en service des solutions de stockage solaire pour le secteur commercial et industriel ne sont pas dus à la composition chimique des batteries, mais à des problèmes de compatibilité au niveau de la communication. Une batterie peut être physiquement connectée à un onduleur sans pour autant fonctionner correctement si la version du micrologiciel n’est pas prise en charge, si le protocole du système de gestion de batterie (BMS) n’est pas validé ou si l’onduleur ne parvient pas à interpréter les limites de fonctionnement de la batterie. Pour les maîtres d’œuvre (EPC), il est essentiel de disposer d’une liste de compatibilité vérifiée et d’une confirmation écrite du fournisseur avant de procéder à l’achat.

L'architecture du projet joue également un rôle important. Dans un système à couplage en courant continu, l'énergie photovoltaïque et celle de la batterie peuvent partager certaines parties du circuit de conversion en courant continu, ce qui peut améliorer le rendement de charge de la batterie à partir de l'énergie photovoltaïque dans certaines configurations. Dans un système à couplage CA, la batterie est raccordée via un onduleur de batterie ou un PCS distinct du côté CA, ce qui peut simplifier les mises à niveau et permettre d'ajouter un système de stockage aux installations photovoltaïques existantes.

Dimensionnement des systèmes pour les applications de stockage solaire dans les secteurs commercial et industriel

Le dimensionnement d'un système commercial de stockage photovoltaïque doit être fonction des objectifs de l'entreprise, et non d'une capacité de batterie générique. Les maîtres d'œuvre (EPC) doivent commencer par analyser le profil de charge du site, la courbe de production photovoltaïque, les limites d'injection sur le réseau, la structure tarifaire, les besoins en alimentation de secours et le schéma de cycles prévu.

Pour un petit site commercial axé sur l'alimentation de secours, la question clé en matière de conception peut être de savoir combien de charges critiques doivent fonctionner et pendant combien de temps. Dans ce cas, un système de stockage d'énergie (ESS) basse tension peut s'avérer commercialement raisonnable si la puissance de décharge requise est modeste. Pour une usine cherchant à réduire ses frais de puissance, la question principale est de savoir quelle quantité d’énergie doit être fournie pendant de courts intervalles de pointe. Dans ce cas, un système de stockage d’énergie (ESS) haute tension est souvent plus approprié, car la puissance disponible est aussi importante que la capacité énergétique.

Un guide de dimensionnement simplifié est utile, mais il convient d'éviter les seuils trop rigides, car les conceptions des fabricants et les règles relatives aux grilles varient.

La batterie doit également être évaluée en fonction de sa capacité utile, et non uniquement de sa capacité nominale. Les limites de profondeur de décharge, le déclassement thermique, le niveau de charge (SOC) minimum requis, les limites de puissance de l'onduleur et les conditions de garantie peuvent tous réduire la capacité disponible pour le fonctionnement quotidien.

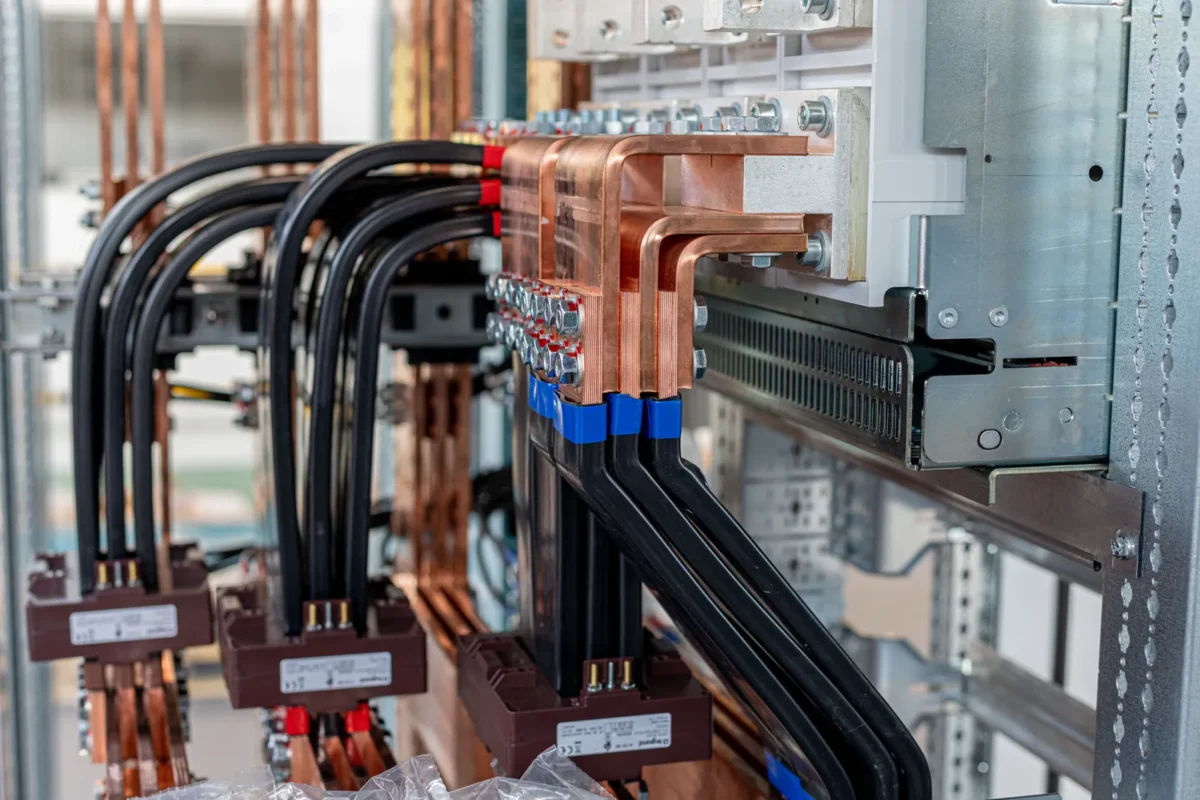

En quoi la tension influe-t-elle sur le choix du calibre des câbles et sur le coût du BOS ?

L'architecture de tension a une incidence directe sur le coût des équipements auxiliaires. Dans les réseaux à basse tension, un courant plus élevé peut entraîner une augmentation de la section de câble requise, de la capacité des chemins de câbles, de la puissance nominale des barres omnibus, de la puissance nominale des fusibles, de la puissance nominale des sectionneurs et de la main-d'œuvre nécessaire à l'installation. Ces facteurs prennent davantage d'importance à mesure que la puissance de sortie augmente.

Les systèmes haute tension permettent de réduire les pertes de courant et les pertes dans les câbles, mais ils nécessitent des équipements conçus pour supporter une tension continue plus élevée. Cela inclut les sectionneurs CC, les fusibles, l’isolation, la protection contre les surtensions, les contacteurs, les circuits de précharge, la surveillance de l’isolation et des équipements de test adaptés. L’avantage en termes de coût dépend donc de l’échelle du projet. À petite échelle, la simplicité du système basse tension peut réduire le coût total d’installation. À plus grande échelle, une architecture haute tension peut réduire les coûts BOS et améliorer suffisamment l’efficacité sur le cycle de vie pour justifier les exigences supplémentaires en matière de sécurité et de mise en service.

Pour les EPC qui comparent des devis, le critère pertinent n’est pas uniquement le prix de la batterie par kWh. Il s’agit du coût total d’installation par kWh utilisable et par kW utilisable, incluant les dispositifs de protection, les câbles, les armoires, le système CVC, la mise en service, la surveillance et les besoins futurs en matière de maintenance.

Intégration des systèmes photovoltaïques commerciaux et adéquation aux applications

C'est en fonction de l'échelle du projet et de ses objectifs d'utilisation que l'on détermine le type de système de stockage d'énergie (ESS) le plus adapté à une installation sur site.

Situations de stockage dans les petits locaux commerciaux, les commerces de détail et l'industrie légère

Les systèmes de stockage d'énergie (ESS) à basse tension peuvent constituer une solution pratique pour les petits bâtiments commerciaux où la charge électrique est modérée et où l'accès pour l'installation est limité. Un magasin de détail produisant de l'électricité photovoltaïque pendant la journée et consommant celle-ci le soir peut utiliser le stockage principalement pour l'autoconsommation et une brève alimentation de secours. Un bureau agricole ou un atelier rural peut avoir besoin d'un système de stockage simple en cas de coupures de courant ou de faiblesse du réseau. Une installation de télécommunications peut privilégier la modularité et une autonomie fiable plutôt qu'une puissance de décharge élevée.

Dans ces cas de figure, les modules de batterie basse tension peuvent être plus faciles à transporter, à installer et à remplacer. Les installateurs connaissent peut-être déjà les pratiques de câblage, les couples de serrage requis et la configuration des onduleurs. Pour les revendeurs, les systèmes basse tension peuvent également être plus faciles à prendre en charge sur de nombreux petits sites si l'écosystème de produits est standardisé.

Cette limitation apparaît lorsque le client souhaite faire évoluer son installation. L'ajout de modules de batterie en parallèle permet certes d'augmenter la capacité, mais les limites de l'onduleur, les restrictions de courant, le dimensionnement des câbles et les contraintes de communication peuvent limiter cette extension. Les maîtres d'œuvre (EPC) doivent vérifier le nombre maximal de chaînes de batterie en parallèle, le courant admissible, la longueur de câble recommandée et la capacité prise en charge par l'onduleur avant de s'engager sur de futures mises à niveau.

Projets de stockage d'énergie de taille moyenne à grande destinés au secteur commercial et industriel

Les systèmes de stockage d'énergie (ESS) haute tension gagnent en attractivité à mesure que la puissance des projets augmente. Dans un entrepôt, les frais liés à la demande peuvent être déterminés par de brefs pics de consommation provenant des systèmes de chauffage, de ventilation et de climatisation (CVC), de la réfrigération, des compresseurs, des ascenseurs ou des équipements de production. Dans une usine, l’écrêtement des pics de consommation et l’arbitrage en fonction des tarifs horaires peuvent nécessiter une puissance de décharge élevée pendant certaines plages horaires spécifiques. Dans un centre logistique, la production photovoltaïque peut être importante pendant la journée, tandis que la recharge des véhicules électriques ou la charge des équipements génère des pics de consommation.

Ces applications ne se contentent pas d’une simple énergie stockée. Elles nécessitent un système de stockage capable de fournir la puissance requise, de réagir rapidement, de communiquer avec un système de gestion de l’énergie et de fonctionner de manière fiable malgré des cycles de charge et de décharge fréquents. Le stockage par batteries haute tension est souvent privilégié, car il s’adapte mieux aux onduleurs commerciaux et aux conceptions centralisées de systèmes de conversion de puissance (PCS).

Cela facilite également la planification de l’extension. Un projet peut débuter avec une seule armoire ou un seul groupe de racks, puis voir sa capacité augmentée ultérieurement en cas d’agrandissement de l’installation ou de modification des conditions tarifaires. L'extension doit toutefois respecter les consignes du fabricant concernant la compatibilité des modules, l'alignement SOC, la version du micrologiciel et la configuration des armoires. Mais comparée aux grands réseaux composés de chaînes parallèles à basse tension, l'architecture à haute tension en racks ou en armoires s'avère souvent plus facile à gérer dans les déploiements C&I de grande envergure.

Choix de conception des systèmes de stockage d'énergie (ESS) : couplage en courant alternatif ou en courant continu

Le choix entre un système de stockage ESS basse tension et haute tension dépend du type de couplage du système : en courant alternatif (CA) ou en courant continu (CC). Un système de stockage à couplage CA se connecte au côté CA via un onduleur de batterie ou un PCS. Cette solution peut s’avérer intéressante pour les projets de modernisation, car elle permet d’ajouter un système de stockage à une installation photovoltaïque existante sans avoir à repenser l’architecture des chaînes CC photovoltaïques. Elle peut également simplifier le comptage et le contrôle dans certains bâtiments commerciaux.

Le stockage couplé en courant continu se raccorde du côté courant continu, en fonction de la topologie de l'onduleur. Cela peut améliorer le rendement lors de la charge directe de la batterie à partir du système photovoltaïque, car cela nécessite moins d’étapes de conversion. Cela peut également aider à gérer les limites d’injection en stockant l’excédent d’énergie photovoltaïque avant sa conversion en courant alternatif. Cependant, les systèmes à couplage CC nécessitent une compatibilité rigoureuse entre les chaînes photovoltaïques, la tension de la batterie, la plage d’entrée de l’onduleur hybride et la conception des dispositifs de protection.

Les systèmes de stockage d'énergie (ESS) haute tension sont courants dans les architectures de grande envergure à couplage en courant continu ou basées sur des onduleurs PCS, car la tension des batteries s'adapte mieux aux plages de fonctionnement des onduleurs disponibles dans le commerce. Les ESS basse tension sont quant à eux plus courants dans les petits systèmes hybrides où l'onduleur est spécialement conçu pour des batteries de la classe 48 V.

Priorités en matière d'alimentation de secours, d'autoconsommation et d'écrêtement des pics de consommation

La tension ESS appropriée dépend du cas d’utilisation. Les systèmes axés sur la secours privilégient la fiabilité de fonctionnement en cas de coupure de courant, l’isolation sécurisée, la capacité de redémarrage autonome (black-start) lorsque cela est nécessaire, ainsi qu’une définition claire des charges critiques. Les projets d’autoconsommation privilégient la capacité énergétique, l’efficacité des cycles de charge/décharge et la capacité à stocker l’énergie photovoltaïque produite pendant la journée pour une utilisation ultérieure. Les systèmes de réduction des pics de consommation privilégient la puissance de sortie, le temps de réponse et la précision de contrôle.

Par exemple, une petite clinique peut avoir besoin d’une alimentation de secours pour l’éclairage, les systèmes informatiques, la réfrigération et les équipements essentiels. Un système de stockage d’énergie (ESS) à basse tension peut suffire si le tableau des charges critiques est modeste. Une usine de fabrication, en revanche, peut avoir besoin de compenser un pic de demande de 300 kW pendant 30 minutes lors du démarrage de la production. Un système de stockage d'énergie (ESS) haute tension serait généralement plus adapté, car le projet est axé sur la puissance et pas seulement sur l'énergie.

C'est pourquoi les EPC doivent modéliser le profil de charge avant de choisir l'architecture de tension. Choisir une tension de batterie avant d'avoir cerné la charge conduit souvent à un surdimensionnement, à une refonte de la conception ou à un retour sur investissement médiocre.

Exigences en matière de sécurité, de conformité et de raccordement au réseau

Le respect de normes de sécurité strictes et la conformité réglementaire sont des conditions indispensables au fonctionnement stable des systèmes de stockage d'énergie raccordés au réseau.

Certifications des batteries et exigences de conformité des produits

Les systèmes commerciaux de stockage d’énergie par batterie doivent respecter les exigences en matière de sécurité des produits, d’électricité, de protection contre les incendies et de raccordement au réseau. Les normes applicables peuvent inclure la norme CEI 62619 relative à la sécurité des batteries au lithium industrielles, la norme CEI 62933 relative aux systèmes de stockage d’énergie électrique, la norme UL 1973 relative à la sécurité des batteries stationnaires, la norme UL 9540 relative à la sécurité des systèmes de stockage d’énergie (ESS), la norme UL 9540A relative aux essais de propagation des incendies en cas d’emballement thermique, la norme NFPA 855 relative aux installations de stockage d’énergie stationnaires, ainsi que les codes locaux relatifs au réseau électrique ou à la construction.

Les certifications requises varient en fonction du pays, du fournisseur d’électricité, du type de bâtiment, de la taille du système, du lieu d’installation (intérieur ou extérieur) et de la fonction du système de stockage d’énergie (ESS) : service de secours ou service de réseau. Les maîtres d’œuvre (EPC) doivent vérifier non seulement l’existence d’un certificat, mais aussi qu’il s’applique bien au modèle exact de batterie, à la combinaison onduleur/PCS, à la configuration du boîtier et à la méthode d’installation faisant l’objet du devis. Les informations relatives aux normes de sécurité des batteries et d’installation des ESS doivent être vérifiées directement auprès d’organismes de normalisation reconnus, tels que la CEI et NFPA.

Les projets commerciaux prennent souvent du retard lorsque le champ d'application de la certification n'est pas clairement défini. Un certificat pour une cellule de batterie n'est pas la même chose qu'un certificat pour un module de batterie, et un certificat de module n'est pas toujours suffisant pour une installation complète de système de stockage d'énergie (ESS). Il faut tenir compte de l'intégration de la batterie, du système de gestion de batterie (BMS), de l'onduleur, du boîtier, du dispositif de protection contre l'incendie et du système de contrôle.

Risques liés à la sécurité des systèmes de stockage d'énergie (ESS) à haute tension et mesures d'atténuation

Les systèmes de stockage d'énergie (ESS) haute tension nécessitent une conception rigoureuse en matière de sécurité. Les principaux risques comprennent les chocs électriques, les arcs électriques, les défaillances d'isolation, les arcs en courant continu lors des opérations de commutation, une séquence de mise en service incorrecte et les dangers liés à l'énergie stockée. Les arcs en courant continu pouvant être difficiles à éteindre, le choix des dispositifs de protection et les procédures d'isolation revêtent une importance cruciale.

Un système haute tension doit comporter des sectionneurs CC adaptés, des contacteurs, des circuits de précharge, des fusibles, un système de surveillance de l’isolation, des fonctions d’arrêt d’urgence et des procédures claires de verrouillage et d’étiquetage. Les techniciens doivent disposer d’un équipement de protection individuelle adapté, d’outils adaptés à la tension et d’instruments de test. La mise en service doit suivre une séquence formelle permettant de vérifier l’ordre des modules de batterie, la polarité du courant continu, la configuration de mise à la terre ou d’isolation, la communication avec le système de gestion de batterie (BMS), les réglages de l’onduleur et les fonctions d’arrêt d’urgence.

Un système de stockage d'énergie (ESS) haute tension est sûr lorsqu'il est conçu, installé et entretenu correctement. Le risque survient lorsque les équipes de projet le considèrent comme une version à plus grande échelle d'une batterie basse tension. Ce n'est pas le cas. Le processus de mise en service est plus délicat, et les conséquences d'une mauvaise manipulation sont plus graves.

Les aspects de sécurité liés aux systèmes de stockage d'énergie (ESS) à basse tension sont souvent négligés

Une basse tension ne signifie pas pour autant l'absence de risque. Un système de batteries de 48 V peut générer un courant de court-circuit très élevé. Un couple de serrage insuffisant au niveau des bornes, des câbles sous-dimensionnés, des connecteurs mal fixés, une protection par fusibles inadéquate ou une ventilation insuffisante peuvent entraîner une surchauffe et des incidents thermiques. Dans les installations comportant un grand nombre de batteries, les courants élevés peuvent constituer un grave problème de sécurité et de fiabilité.

Les installateurs doivent vérifier les caractéristiques nominales des câbles, la coordination des fusibles, la capacité des disjoncteurs, le couple de serrage des bornes, l'indice de protection IP du boîtier, l'espacement entre les batteries, les limites de température ambiante et la ventilation. Ils doivent également s'assurer que les modules de batterie sont compatibles en termes d'âge, de micrologiciel, d'état de charge (SOC) et de capacité lorsqu'ils sont montés en parallèle. Le mélange de modules sans l'accord du fabricant peut entraîner un déséquilibre et des arrêts intempestifs.

Pour les petits projets commerciaux, la simplicité des systèmes de stockage d'énergie (ESS) à basse tension ne constitue un avantage que si la qualité de l'installation reste élevée. De nombreuses pannes évitables sont dues à des problèmes de mise en œuvre élémentaires plutôt qu'à des problèmes techniques complexes.

Quelles sont les normes applicables aux systèmes commerciaux de stockage d'énergie par batterie ?

Les normes varient selon la région et l'application. Aux États-Unis, les règles relatives aux installations électriques, les exigences du code de prévention des incendies, les règles de raccordement au réseau et les homologations de sécurité des équipements peuvent toutes s'appliquer. En Europe et sur d’autres marchés régis par les normes CEI, l’installation peut être régie par les normes CEI pertinentes, les codes de réseau nationaux, les exigences liées au marquage CE et les règles locales de sécurité incendie. Pour les systèmes raccordés au réseau, les exigences de raccordement peuvent inclure la prévention de l’îlotage, la qualité de l’énergie, le comportement en cas de coupure de courant, le comptage et la capacité de commande à distance.

Pour les systèmes assurant des services de réseau, d'agrégation ou de réponse à la demande, des règles supplémentaires relatives au marché de l'énergie peuvent s'appliquer. Aux États-Unis, Arrêté n° 2222 de la FERC Cela concerne la participation des ressources énergétiques décentralisées aux marchés de gros, bien que la mise en œuvre varie d'une région à l'autre.

Le conseil pratique est simple : vérifiez la réglementation électrique locale, la réglementation en matière d'incendie, les exigences relatives au raccordement au réseau, les certifications des produits, les agréments des onduleurs et la documentation fournie par le fournisseur d'électricité avant de passer commande. La conformité doit être vérifiée avant la commande du matériel, et non après son arrivée sur le chantier.

Installation, mise en service et facilité d'entretien

La difficulté des travaux sur chantier et la facilité d'entretien ultérieur sont des facteurs clés qui influent sur l'efficacité globale du projet.

Compétences requises pour les installateurs et complexité de la mise en service

Les installateurs sont généralement plus habitués aux systèmes de stockage d'énergie (ESS) basse tension. Le processus de mise en service peut tout de même nécessiter l'adressage des batteries, la configuration des onduleurs, la vérification des communications, l'étalonnage du SOC et la vérification du micrologiciel, mais les procédures de sécurité sont généralement moins complexes que celles requises pour la mise en service des systèmes haute tension.

Les systèmes de stockage d'énergie (ESS) haute tension nécessitent généralement une formation plus approfondie. Les techniciens doivent maîtriser les concepts suivants : les chaînes de batteries montées en série, le comportement lors de la précharge, la logique des contacteurs, la résistance d'isolement, l'isolation en courant continu et l'arrêt d'urgence. Ils doivent également respecter l'ordre d'empilage correct des modules et vérifier que toutes les connexions de communication et d'alimentation sont bien établies avant la mise sous tension.

Un processus de mise en service professionnel type comprend une inspection visuelle, la vérification du couple mécanique, la vérification de la polarité, des tests d'isolation si nécessaire, l'adressage du système de gestion de batterie (BMS), la confirmation du micrologiciel, la validation de la communication avec l'onduleur, la vérification des paramètres de code de réseau, une première charge contrôlée, une première décharge contrôlée et l'activation de la plateforme de surveillance. Le non-respect de ces étapes peut entraîner des alarmes intempestives, le verrouillage de la batterie, des défaillances de l'onduleur ou des conditions de fonctionnement dangereuses.

Aménagement de l'espace, conception des enceintes et gestion thermique

Les projets photovoltaïques commerciaux doivent intégrer l'implantation des systèmes de stockage d'énergie (ESS) dans la conception électrique et architecturale. Les armoires ou racks de batteries doivent disposer d'un espace libre suffisant, d'un accès pour l'entretien, d'un acheminement des câbles, d'un accès d'urgence et d'une protection contre les aléas environnementaux. Les installations en intérieur peuvent nécessiter des cloisonnements coupe-feu, une ventilation, des systèmes de détection de gaz ou d’extinction, selon la réglementation locale et le type de système. Les installations en extérieur doivent présenter des indices de protection IP adaptés, une résistance à la corrosion, une protection contre l’ombrage ou les chocs thermiques, ainsi qu’un système de drainage.

La température a une incidence directe sur les performances et la durée de vie de la batterie. Une température ambiante élevée accélère la dégradation, tandis qu'une température basse peut réduire la capacité de charge ou nécessiter un système de chauffage. Un système de climatisation ou de refroidissement à air pulsé peut améliorer la durée de vie de la batterie, mais entraîne une consommation d'énergie supplémentaire et des besoins d'entretien accrus.

La conception adéquate du boîtier dépend de la composition chimique, du format du boîtier, de l'ampleur du projet, du climat local, des exigences en matière de sécurité incendie et de l'accès pour l'entretien. Les maîtres d'œuvre (EPC) doivent éviter de placer les systèmes de batteries dans des endroits où leur entretien futur s'avérera difficile, même si l'installation initiale semble pratique.

Logistique, manutention et extension modulaire sur site

La logistique liée aux batteries peut avoir une incidence sur la réalisation des projets. Les modules basse tension sont souvent plus faciles à acheminer dans les petits locaux électriques ou les bâtiments isolés. Cela s'avère utile lorsque l'utilisation de chariots élévateurs ou d'équipements de levage n'est pas possible. Pour les petits sites commerciaux dispersés, les systèmes modulaires basse tension peuvent simplifier la planification des remplacements et des pièces de rechange.

Les systèmes de stockage d'énergie (ESS) haute tension se présentent souvent sous la forme d'équipements montés en rack ou en armoire. Cela peut faciliter la mise en place d'installations de grande envergure si le site dispose d'un accès adéquat, de fondations appropriées, d'équipements de levage et de chemins de câbles. Toutefois, la logistique doit être planifiée bien à l'avance. Le poids des armoires, les restrictions d'expédition, l'accès aux grues, la charge admissible au sol et l'exposition aux intempéries pendant l'installation sont autant de facteurs susceptibles d'influencer le calendrier et les coûts.

Les possibilités d'extension doivent également être prévues dès le départ. Si le maître d'ouvrage prévoit d'ajouter de la puissance photovoltaïque, des bornes de recharge pour véhicules électriques ou des équipements de production, le maître d'œuvre (EPC) doit prévoir l'espace physique nécessaire, la capacité des onduleurs, celle des appareillages de commutation, les canaux de surveillance et les chemins de câbles. Les extensions futures s'avèrent bien moins coûteuses lorsque la conception initiale les prévoit.

Risques courants liés à la mise en service des projets photovoltaïques associés à un système de stockage d'énergie (ESS)

Les problèmes les plus courants lors de la mise en service sont prévisibles. Ils comprennent notamment une incompatibilité entre l'onduleur et le système de gestion de batterie (BMS), un adressage incorrect des batteries, une polarité CC erronée, des mises à jour de micrologiciel incomplètes, des erreurs au niveau des câbles de communication, un verrouillage pour sous-tension, des modules déséquilibrés, des paramètres de code de réseau incorrects et une configuration incomplète des compteurs.

Ces problèmes peuvent retarder la remise du projet et être à l'origine de litiges entre le fournisseur de batteries, le fournisseur d'onduleurs, le maître d'œuvre (EPC) et le maître d'ouvrage. Afin de réduire les risques, les maîtres d'œuvre (EPC) doivent utiliser une liste de contrôle préalable à la mise en service, demander la documentation relative à la réception en usine, vérifier la compatibilité avant l'expédition et s'assurer que l'assistance technique du fournisseur est disponible lors de la mise sous tension.

Dans le cadre de projets commerciaux, la qualité de la mise en service a une incidence directe sur le chiffre d'affaires. Un système de stockage qui ne fonctionne pas dès le premier cycle de facturation risque de ne pas permettre de réaliser les économies liées aux frais de demande ni d'atteindre les objectifs en matière de disponibilité de secours.

Considérations relatives aux performances, à la surveillance et à l'exploitation et à la maintenance

Les performances opérationnelles du système et la maintenance à long terme déterminent directement la rentabilité sur toute la durée de vie des projets de stockage d'énergie.

Rendement aller-retour et pertes d'énergie sur la durée de vie du projet

Rendement aller-retour et pertes d’énergie sur la durée de vie du projet : les systèmes de stockage d’énergie haute tension (ESS) peuvent réduire les pertes liées au courant, en particulier dans les installations de grande envergure. Cependant, le rendement aller-retour total est déterminé par l’ensemble du parcours énergétique. Les pertes au niveau des cellules de batterie, la consommation du système de gestion de batterie (BMS), le câblage CC, le rendement du convertisseur de puissance (PCS), les pertes au niveau des transformateurs, les charges des systèmes de chauffage, de ventilation et de climatisation (CVC), ainsi que la stratégie de répartition du système de gestion de l’énergie (EMS) sont autant de facteurs qui entrent en ligne de compte.Un système haute tension doté d’une gestion thermique insuffisante ou de commandes inefficaces peut s’avérer moins performant qu’un système basse tension bien conçu et de plus petite envergure. De même, un système basse tension soumis à un courant élevé pendant de longues périodes peut souffrir d’un excès de chaleur et d’une baisse de rendement.

Les hypothèses de performance harmonisées, conformes aux normes du secteur, relatives au stockage d'énergie photovoltaïque à usage commercial sont définies comme suit et couvrent les principaux scénarios d'application :

1. Plages de rendement aller-retour : le rendement des systèmes de stockage d'énergie (ESS) basse tension varie entre 82% et 88%, tandis que celui des ESS haute tension s'étend de 88% à 94% dans des conditions de fonctionnement normales ;
2. Hypothèses relatives à la durée de vie nominale : la durée de vie nominale standard d'un système de stockage d'énergie au lithium est fixée entre 10 et 15 ans, en fonction de la température ambiante et de la fréquence de fonctionnement quotidienne ;
3. Hypothèses relatives à la durée de vie : le mode de charge superficielle classique permet d'atteindre 6 000 à 8 000 cycles, tandis que le mode de décharge profonde avec lissage des pics permet d'atteindre 3 000 à 5 000 cycles effectifs ;
4. Hypothèses relatives à la durée de stockage : ce système englobe les systèmes de stockage d'énergie à courte durée (2 heures) les plus courants, ceux à durée moyenne (4 heures) et ceux à longue durée (supérieure à 6 heures), dont les règles d'atténuation du rendement varient considérablement selon les architectures de tension.

Les acheteurs professionnels devraient demander des données mesurées sur le rendement au niveau du système, lorsqu'elles sont disponibles. Ils devraient également se renseigner pour savoir si le rendement indiqué tient compte de la consommation des équipements auxiliaires, des conditions de température, du niveau de puissance de fonctionnement et des étapes de conversion. Le rendement au niveau des cellules ne suffit pas à lui seul pour établir une modélisation financière.

Fonctions du système de gestion de la batterie (BMS), surveillance et diagnostics à distance

Le système de gestion de batterie (BMS) joue un rôle central dans la fiabilité des systèmes de stockage d'énergie (ESS). Il surveille la tension, la température, le courant, l'état de charge (SOC), l'état de santé (SOH), l'état d'équilibrage, les alarmes et les événements de protection au niveau des cellules et des modules. Dans les systèmes haute tension, le BMS coordonne également les contacteurs, les fonctions de précharge, la surveillance de l'isolation et la protection au niveau des chaînes.

Pour les projets photovoltaïques commerciaux, le diagnostic à distance revêt une importance croissante. Les maîtres d'œuvre (EPC) et les exploitants de flottes doivent pouvoir accéder aux journaux d'événements, à l'historique de fonctionnement, aux codes d'alarme, aux tendances SOC et SOH, aux enregistrements de charge/décharge et à l'état du micrologiciel. La surveillance via le cloud, l'exportation locale des données, l'accès aux API et l'intégration à un système de gestion de l'énergie (EMS) permettent de réduire les interventions sur site et d'améliorer la disponibilité des installations.

Il convient d'évaluer les capacités de surveillance lors de la phase d'achat. Un prix bas pour les batteries perd de son attrait si le système offre des capacités de diagnostic limitées et que chaque panne nécessite une intervention sur site.

Nombre de cycles de charge/décharge, profondeur de décharge et conditions de garantie

La valeur du cycle de vie d'une batterie dépend de sa capacité utile, de sa durée de vie en cycles, de la profondeur de décharge admissible, des limites du taux C, des conditions de température et du débit garanti. De nombreux produits ESS au lithium mettent en avant un nombre élevé de cycles, mais ces chiffres ne sont valables que dans des conditions spécifiques. Une gestion quotidienne des pics de consommation à un taux C élevé et à une température ambiante élevée peut entraîner une dégradation différente de celle observée lors de cycles d’autoconsommation modérés.

Les EPC doivent comparer les garanties en fonction du profil d'exploitation réel. Parmi les détails importants figurent le débit énergétique garanti, la capacité restante à l'expiration de la garantie, la température maximale de fonctionnement, l'entretien requis, les exigences en matière de communication, ainsi que les exclusions liées à une installation incorrecte ou à l'utilisation d'un onduleur non pris en charge.

Le modèle financier doit calculer le coût par kWh utilisable sur la durée de la garantie, et non pas simplement le prix de la batterie par kWh nominal.

Quel type de système ESS est le plus facile à entretenir à long terme ?

Les systèmes de stockage d'énergie (ESS) à basse tension peuvent être plus faciles à entretenir sur les petits sites, car les modules sont plus simples à isoler, à retirer et à remplacer. Les installateurs n'ont pas nécessairement besoin d'un niveau de certification aussi élevé que pour la haute tension, et il est possible de stocker des modules de rechange pour les réseaux de service décentralisés.

Les systèmes de stockage d'énergie (ESS) haute tension peuvent être plus faciles à gérer au sein de grands parcs commerciaux, car la surveillance y est souvent plus centralisée et l'architecture du système plus standardisée. Les défauts peuvent être diagnostiqués au niveau du rack, de la chaîne ou de l'armoire, et la planification des interventions peut être intégrée dans un processus global d'exploitation et de maintenance.

Le choix de la solution la plus simple dépend de la formation des techniciens, de la disponibilité des pièces de rechange, du soutien des fournisseurs, de la qualité de la surveillance et du nombre de sites gérés. Pour une petite entreprise isolée, une solution basse tension peut s’avérer intéressante. Pour un EPC gérant plusieurs installations de stockage dans les secteurs commercial et industriel, des plateformes haute tension standardisées peuvent réduire la complexité de l’exploitation et de la maintenance à long terme.

Économie des projets : CAPEX, OPEX, ROI et valeur du cycle de vie

Les performances opérationnelles du système et la maintenance à long terme déterminent directement la rentabilité sur toute la durée de vie des projets de stockage d'énergie.

Coût initial de l'équipement par rapport au coût total du système installé

Les systèmes de stockage d’énergie (ESS) basse tension peuvent sembler moins chers au niveau du produit (batterie). Cependant, le coût total d’installation inclut les câbles, les barres omnibus, les dispositifs de protection, les armoires, la compatibilité avec les onduleurs, la main-d’œuvre, la mise en service, la surveillance et l’entretien futur. À des niveaux de puissance plus élevés, le cuivre supplémentaire, les dispositifs de protection adaptés au courant nominal et la main-d’œuvre peuvent réduire, voire annuler, l’avantage en termes de prix du produit.Les systèmes de stockage d’énergie (ESS) haute tension présentent certes une plus grande complexité au niveau de l’équipement, mais ils permettent de réduire les pertes dans les câbles et d’améliorer l’évolutivité de la puissance dans les installations de grande envergure. Ils s’intègrent également plus naturellement aux plateformes PCS commerciales et aux systèmes de gestion de l’énergie. Pour les projets commerciaux et industriels de moyenne et grande envergure, le coût total du cycle de vie est souvent plus pertinent que le prix initial des batteries.

D'après les références officielles du NREL en matière de coûts de stockage d'énergie, l'écart de coût principal entre les systèmes de stockage d'énergie (ESS) à basse tension et à haute tension est résumé dans le tableau ci-dessous :

La classification détaillée des coûts d’installation pour les projets commerciaux de systèmes de stockage d’énergie (ESS) couvre cinq catégories principales : le coût des batteries, le coût des équipements PCS, le coût des composants annexes (BOS), le coût d’ingénierie, d’approvisionnement et de construction, ainsi que le coût d’exploitation et de maintenance à long terme. La répartition des parts entre les solutions de stockage d’énergie à basse tension et à haute tension varie évidemment d’une catégorie à l’autre, ce qui constitue la base essentielle de la comptabilité budgétaire globale du projet et du calcul du retour sur investissement. Une comparaison de devis doit distinguer la capacité nominale, la capacité utile, la puissance continue, la puissance de pointe, les composants BOS inclus, l’étendue de la mise en service, les frais de surveillance, la couverture de garantie et les limites d’extension.

Coûts d'exploitation, dégradation et planification du remplacement

Les coûts d'exploitation (OPEX) comprennent la maintenance préventive, les inspections, les abonnements aux services de surveillance, la consommation énergétique des systèmes de chauffage, de ventilation et de climatisation (CVC), les pièces de rechange, la gestion des micrologiciels et le remplacement éventuel des modules. La dégradation des batteries a également une incidence économique, car la diminution de leur capacité utile peut, à terme, réduire les économies réalisées grâce à la tarification en fonction de la demande ou la durée de l'alimentation de secours.

La planification du remplacement doit faire partie intégrante du modèle financier initial. Les maîtres d'ouvrage doivent déterminer si les modules de batterie peuvent être remplacés individuellement, si les futurs modules doivent correspondre au type d'origine et si le fournisseur s'engage à garantir la disponibilité des pièces de rechange. Pour les systèmes haute tension, le remplacement peut nécessiter du personnel qualifié et une procédure officielle de mise hors service. Pour les systèmes basse tension, le remplacement peut s'avérer plus simple, mais doit néanmoins respecter les instructions du fabricant.

Facteurs influant sur le retour sur investissement des systèmes de stockage par batterie destinés au photovoltaïque commercial

Les principaux facteurs influant sur le retour sur investissement (ROI) des systèmes de stockage solaire destinés aux entreprises et aux particuliers sont la réduction des pics de consommation, la diminution des frais liés à la demande, l'arbitrage en fonction des tarifs horaires, l'augmentation de l'autoconsommation photovoltaïque, la valeur de secours, la suppression du recours aux générateurs diesel et la participation aux services de réseau lorsque cela est autorisé. Le choix de la tension influe indirectement sur le ROI par le biais du rendement, des dépenses d'investissement (CAPEX), de la disponibilité, de l'évolutivité et des coûts de maintenance.

Un système de stockage d'énergie (ESS) haute tension peut améliorer le retour sur investissement d'un projet de grande envergure en réduisant les pertes, en permettant une puissance de décharge plus élevée et en facilitant une expansion future. Un ESS basse tension peut améliorer le retour sur investissement d'un projet de petite envergure en réduisant la complexité, en simplifiant l'installation et en évitant les coûts superflus liés à la conception d'un système haute tension.

Un modèle financier correct doit inclure la structure tarifaire, les frais de demande maximale, le profil de production photovoltaïque, la variabilité de la charge, les cycles de fonctionnement prévus, la dégradation, les hypothèses relatives aux temps d'arrêt et le coût de remplacement.

Les systèmes de stockage d'énergie à haute tension offrent-ils toujours un meilleur retour sur investissement ?

Les systèmes de stockage d'énergie (ESS) haute tension n'offrent pas toujours un meilleur retour sur investissement. Pour les charges faibles, les procédures de sécurité supplémentaires, la complexité des équipements et les besoins en personnel technique peuvent ne pas se justifier. Un ESS basse tension peut s'avérer plus rentable lorsque le projet nécessite une puissance modérée, une solution de secours simple et des possibilités d'extension limitées.

Pour les sites C&I de grande envergure, les systèmes de stockage d'énergie (ESS) haute tension offrent souvent une meilleure rentabilité sur l'ensemble du cycle de vie, car les pertes liées au courant, les coûts de câblage et les contraintes d'évolutivité prennent davantage d'importance. L'avantage en termes de retour sur investissement apparaît lorsque l'installation nécessite une puissance de décharge plus élevée, des cycles fréquents et une surveillance de niveau professionnel.

Cette décision doit être validée par une modélisation spécifique au site. La tension à elle seule ne détermine pas la rentabilité ; c'est le cas d'utilisation qui en décide.

Approvisionnement, évaluation des fournisseurs et stratégie de distribution

Des critères d'achat fondés sur des données scientifiques et un réseau de fournisseurs fiables permettent aux projets d'éviter les risques cachés et d'établir une coopération stable à long terme.

Critères de sélection des produits pour les revendeurs et les distributeurs

Les revendeurs et distributeurs ne doivent pas se limiter à évaluer le prix des batteries. Parmi les critères importants figurent la plage de tension, la capacité utile, la puissance maximale de charge et de décharge, la liste des onduleurs compatibles, les protocoles de communication, le champ d'application de la certification, les conditions de garantie, la plateforme de surveillance, la politique de mise à jour du micrologiciel, la documentation technique et la disponibilité des pièces de rechange.

La préparation du réseau de distribution est essentielle. Un produit peut présenter de bonnes performances techniques, mais il peut néanmoins entraîner un risque commercial si les installateurs ne sont pas suffisamment formés, si la documentation est incomplète, si les modalités de garantie ne sont pas claires ou si l'assistance technique est trop lente. Dans le domaine du stockage photovoltaïque commercial, les temps d'arrêt ont un impact sur la rentabilité ; le service après-vente fait donc partie intégrante de la valeur du produit.

Solvabilité des fournisseurs et service après-vente

Les EPC doivent évaluer les antécédents des fournisseurs, leur capacité de service au niveau régional, leur processus de retour de marchandise (RMA), leur assistance à la mise en service, la transparence de leurs garanties et leur délai de réponse technique. Les maîtres d'ouvrage de projets commerciaux s'attendent à un fonctionnement prévisible pendant de nombreuses années. Si un système de batteries tombe en panne pendant une période de facturation où la demande est forte, l'impact financier peut être considérable.

Un fournisseur fiable doit fournir des manuels d'installation clairs, des schémas électriques, des procédures de mise en service, des certificats, la documentation relative à la surveillance ainsi que des procédures de dépannage. Pour les systèmes de stockage d'énergie (ESS) haute tension, une mise en service assistée par le fournisseur peut s'avérer utile, en particulier pour les premiers projets ou les installations complexes raccordées au réseau.

Compatibilité avec les différentes marques d'onduleurs et les systèmes de gestion de l'énergie

Le stockage photovoltaïque commercial repose sur une compatibilité validée entre les batteries, les onduleurs, les plateformes PCS, les compteurs, les logiciels EMS et les systèmes de contrôle du réseau. Une incompatibilité au niveau de la communication peut entraîner des retards de mise en service, des modes de fonctionnement limités, des rapports inexacts sur l'état de charge (SOC) ou des litiges liés à la garantie.

Avant toute acquisition, les contractants EPC doivent obtenir une confirmation écrite attestant que le modèle de batterie, le modèle d'onduleur ou de système de conversion de puissance (PCS), la version du micrologiciel et la configuration du système de gestion de l'énergie (EMS) sélectionnés sont compatibles entre eux. Pour les projets impliquant un contrôle des exportations, un lissage des pics de consommation ou un basculement vers une alimentation de secours, il convient également de vérifier la logique de comptage et de contrôle.

Au-delà du prix, comment les EPC devraient-ils comparer les devis des ESS ?

Les EPC doivent comparer les offres en tenant compte des critères techniques et commerciaux qui influent sur les performances réelles. La liste de contrôle suivante s'avère utile lors de l'évaluation des offres :

Un devis moins cher peut s'avérer plus coûteux sur toute la durée du projet s'il nécessite des équipements auxiliaires supplémentaires, si la garantie est limitée ou s'il n'offre pas de compatibilité vérifiée.

Évolutivité, expansion future et déploiement du portefeuille

Une planification rationnelle de l'architecture jette des bases solides pour l'extension de la capacité du système et le déploiement unifié de plusieurs projets.

Limites d'extension et conception de systèmes parallèles

Les systèmes à basse tension permettent une extension modulaire, mais les limites liées au courant, aux câbles, aux onduleurs et aux communications finissent par constituer des contraintes. L'ajout de chaînes en parallèle supplémentaires peut augmenter la capacité, mais cela peut également compliquer le partage du courant, la coordination des protections et l'équilibrage des batteries.

Les systèmes haute tension sont souvent mieux adaptés à des configurations évolutives en rack ou en armoire. Toutefois, toute extension doit respecter les consignes du fabricant. Les nouveaux modules devront éventuellement correspondre aux modules existants en termes de tension, de SOC, de micrologiciel, de capacité et d'ancienneté. L'ajout d'armoires peut nécessiter une adaptation de la capacité du PCS et de l'appareillage de commutation, une modification de la configuration du système de gestion de l'énergie (EMS) ainsi que la mise à jour des études de protection.

Les EPC devraient préciser les règles d'extension avant de commercialiser un projet par étapes. “ Extensible ” ne signifie pas « illimité ».

Conceptions standardisées pour les portefeuilles photovoltaïques commerciaux multi-sites

Pour les entreprises de services énergétiques (EPC) et les revendeurs intervenant sur plusieurs sites commerciaux, la standardisation permet de réduire les risques. Le recours à des architectures ESS reproductibles améliore l'efficacité des achats, la formation des installateurs, les processus de mise en service, la planification des pièces de rechange, la configuration de la surveillance et l'analyse comparative des performances.

Un portefeuille de petits sites de commerce de détail peut tirer parti de solutions ESS standardisées à basse tension. Un portefeuille d'entrepôts ou de sites de production peut quant à lui bénéficier d'armoires standardisées à haute tension et de configurations PCS standardisées. Le choix de l'architecture la plus adaptée dépend de la similitude entre les sites, de la structure tarifaire, de l'espace disponible et de la stratégie d'exploitation et de maintenance.

Recharge des véhicules électriques, micro-réseaux et applications énergétiques hybrides

Les systèmes de stockage d'énergie (ESS) haute tension sont souvent privilégiés dans les stations de recharge pour véhicules électriques, les micro-réseaux, les systèmes hybrides diesel-photovoltaïque-stockage et les solutions de secours industrielles, car ces applications exigent une densité de puissance plus élevée, une réponse rapide et des fonctions de contrôle avancées. La batterie doit interagir avec les chargeurs, les générateurs, les onduleurs photovoltaïques, les compteurs de réseau et les plateformes EMS.

Les systèmes de stockage d'énergie (ESS) basse tension peuvent néanmoins jouer un rôle dans l'alimentation des charges périphériques, des petits circuits de secours, des équipements de télécommunications ou des petits systèmes distribués au sein d'une installation plus vaste. Dans certains projets, il est possible de recourir à une combinaison d'architectures, mais les systèmes à tensions mixtes nécessitent une conception minutieuse et une définition claire des responsabilités en matière de contrôle et de maintenance.

Quelle architecture ESS est la plus adaptée à une future expansion commerciale ?

Les systèmes de stockage d'énergie (ESS) haute tension offrent généralement un plus grand potentiel d'extension pour les charges commerciales et industrielles en croissance, car ils permettent une puissance plus élevée, un courant plus faible et une conception plus centralisée du réseau. Ils constituent généralement la solution la plus adaptée lorsque le propriétaire prévoit à l'avenir de mettre en place des bornes de recharge pour véhicules électriques, d'étendre sa production ou d'augmenter sa capacité photovoltaïque.

Les systèmes de stockage d'énergie (ESS) basse tension peuvent s'avérer intéressants pour les petits déploiements réalisés par étapes, où la simplicité, le remplacement modulaire et une complexité initiale moindre sont des critères prioritaires. Avant de prendre une décision, les EPC doivent modéliser la croissance future de la charge, la marge de manœuvre des onduleurs, la capacité des appareillages de commutation, le tracé des câbles, l’espace disponible dans la salle des batteries et les limites d’interconnexion au réseau, tout en restant attentifs à l’essor des batteries haute tension résidentielles afin de favoriser une diversification de leur activité.

Cadre décisionnel pratique destiné aux EPC, aux installateurs et aux maîtres d'ouvrage

La prise en compte des conditions réelles du projet peut aider les professionnels à identifier rapidement la solution de stockage d'énergie la plus adaptée.

Guide de sélection des systèmes de stockage photovoltaïque à usage commercial en fonction de la taille du projet

Pour les applications de secours à petite échelle dans le secteur commercial et l’autoconsommation modérée, les systèmes de stockage d’énergie (ESS) à basse tension offrent souvent le meilleur compromis entre coût, simplicité et facilité d’entretien. Cela est particulièrement vrai lorsque les charges critiques sont modestes et que le client n’envisage pas d’extension majeure à l’avenir.

Pour les installations de stockage solaire de taille moyenne et grande destinées au secteur commercial et industriel, les systèmes de stockage d'énergie (ESS) haute tension constituent souvent la meilleure option. Les avantages liés à un courant plus faible, à une meilleure évolutivité, à une puissance plus élevée et à une meilleure intégration avec les plateformes PCS commerciales prennent davantage d'importance à mesure que la taille du système augmente.

Des seuils rigides peuvent être trompeurs, car la conception des produits et les réglementations locales varient. Les EPC devraient plutôt évaluer le rapport entre la puissance requise et la capacité, les distances de câblage, l'environnement d'installation, la compatibilité des onduleurs, les règles du réseau et les besoins d'extension à long terme.

Liste de contrôle des risques avant la spécification finale de l'ESS

Avant de finaliser l'architecture de tension du système ESS, les équipes de projet doivent vérifier les points suivants :

1. Profil de charge du site et évolution de la demande de pointe
2. Capacité photovoltaïque, limites d'exportation et courbe de production
3. Volume de sauvegarde requis et durée d'autonomie
4. Plage de tension et protocole de communication de l'onduleur ou du PCS
5. Champ d'application de la certification des batteries et exigences des réglementations locales
6. Tracés des câbles, dimensionnement des conducteurs et coordination des protections
7. Espace d'installation, ventilation, CVC et cloisonnement coupe-feu
8. Règles de raccordement au réseau et documentation des services publics
9. Surveillance, intégration aux systèmes de gestion des urgences (EMS) et accès aux données
10. Débit des interventions sous garantie, processus de service et stratégie en matière de pièces de rechange

Cette liste de contrôle permet de réduire les modifications de conception, les retards de mise en service et les litiges liés à la garantie.

Logique de recommandation finale pour les acheteurs professionnels

Optez pour un système ESS basse tension lorsque le projet privilégie la simplicité, une petite échelle, une installation moins complexe, une facilité d'entretien modulaire et une bonne maîtrise de la part des installateurs. C'est souvent le choix le plus judicieux pour les petites installations commerciales de secours, les télécommunications, les installations rurales et les projets d'autoconsommation à faible envergure.

Optez pour un système de stockage d'énergie (ESS) haute tension lorsque le projet privilégie une puissance de sortie élevée, un rendement optimal, une intensité réduite, une intégration de niveau professionnel, une évolutivité et une valeur sur l'ensemble du cycle de vie. Il s'agit généralement de la solution la plus adaptée pour les usines, les entrepôts, les stations de recharge pour véhicules électriques, les bâtiments commerciaux et les sites industriels dotés d'un système de gestion de la demande ou prévoyant une expansion future.

Le choix optimal ne repose pas uniquement sur la tension. Il dépend du profil de charge, de la puissance photovoltaïque, de la compatibilité des onduleurs, du respect des normes de sécurité, de l'environnement d'installation, de la stratégie d'exploitation et de maintenance, ainsi que de la modélisation financière.

Foire aux questions sur les systèmes de stockage d'énergie (ESS) à basse tension et à haute tension

Références

https://www.nfpa.org/codes-and-standards/nfpa-855-standard-development/855
https://www.ferc.gov/media/ferc-order-no-2222
