Onduleur solaire Multi MPPT : la manière intelligente de maximiser la production solaire

Pour exploiter tout le potentiel de l'énergie solaire, il ne suffit pas d'installer des panneaux : il faut une technologie intelligente qui s'adapte aux conditions réelles. A onduleur solaire multi MPPT permet aux propriétaires et aux entreprises de maximiser la production d'énergie, même sur des toits complexes avec des orientations multiples ou un ombrage partiel. En suivant indépendamment chaque chaîne de panneaux, ce type d'onduleur garantit des performances optimales et réduit les pertes d'énergie. Dans ce guide, nous étudierons le fonctionnement des onduleurs multi MPPT, leurs avantages et des conseils pratiques pour tirer le meilleur parti de votre système solaire.

Comprendre les convertisseurs solaires Multi MPPT

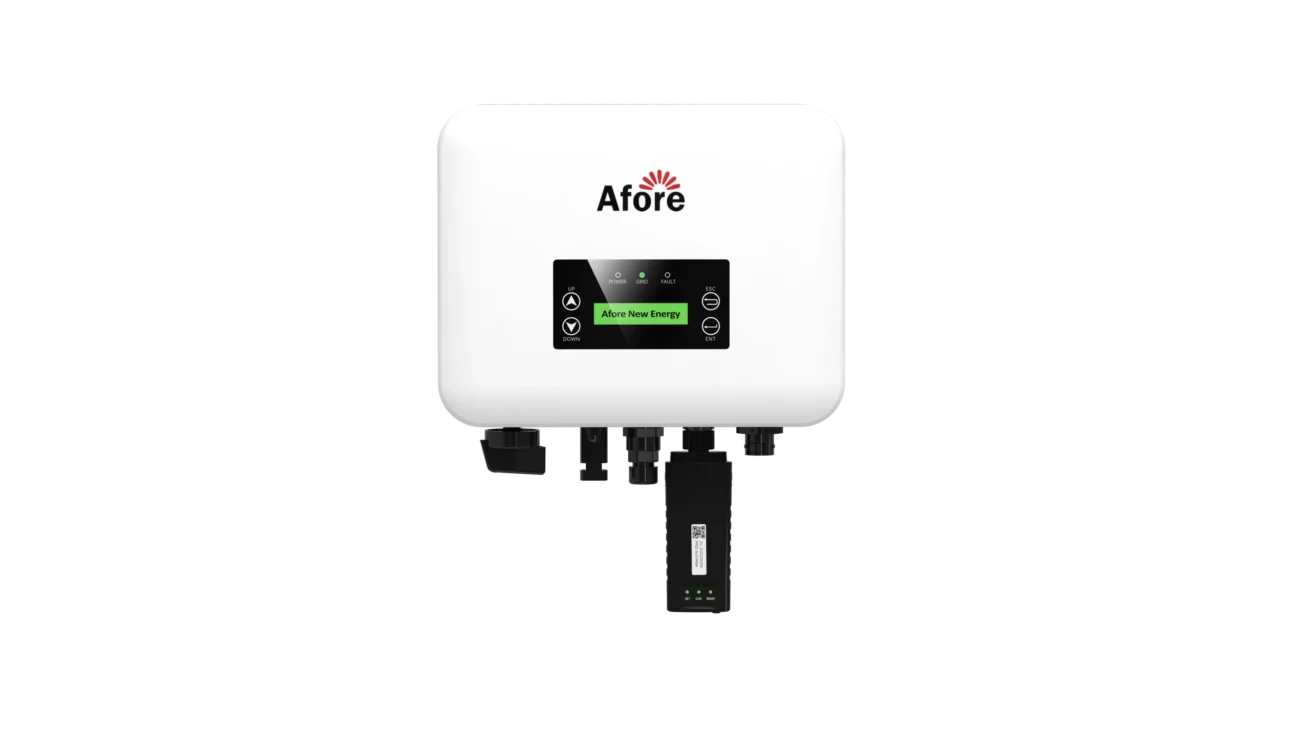

Qu'est-ce qu'un onduleur solaire Multi MPPT ?

Un onduleur solaire multi MPPT est un dispositif conçu pour extraire le maximum d'énergie possible de vos panneaux solaires, même lorsque les conditions ne sont pas parfaites. MPPT signifie Maximum Power Point Tracking (suivi du point de puissance maximale), une technologie qui ajuste en permanence le point de fonctionnement électrique des panneaux pour s'assurer qu'ils produisent l'énergie maximale. Contrairement aux onduleurs simples MPPT, un onduleur solaire multi MPPT possède plusieurs trackers indépendants, ce qui lui permet de gérer efficacement les panneaux installés dans différentes orientations ou dans des zones ombragées.

Pensez à une maison ou à un toit commercial où certains panneaux sont orientés vers l'est, d'autres vers l'ouest, et peut-être quelques-uns sont ombragés par un arbre voisin dans l'après-midi. Un onduleur standard traiterait tous les panneaux comme une seule chaîne, ce qui limiterait la production globale. Un onduleur solaire multi MPPT, en revanche, peut suivre chaque chaîne de manière indépendante, ce qui vous permet de tirer le maximum d'énergie de chaque panneau, à chaque heure de la journée.

Pourquoi la technologie MPPT est-elle importante pour l'efficacité solaire ?

Le MPPT est la sauce secrète des systèmes solaires performants. Sans lui, vos panneaux risquent de fonctionner en dessous de leur potentiel, en particulier en cas d'ombrage partiel ou de variations de température. Un onduleur d'optimisation de l'ombrage, qui fait partie de la catégorie multi-MPPT, peut atténuer ces problèmes en veillant à ce que les branches ombragées ne nuisent pas aux performances des branches non ombragées.

Avantages de l'utilisation de convertisseurs solaires Multi MPPT

L'installation d'un onduleur solaire multi-MPPT peut transformer les performances des systèmes solaires résidentiels et commerciaux, en particulier lorsque les toits sont complexes ou partiellement ombragés. Contrairement aux onduleurs mono-MPPT qui traitent tous les panneaux comme une seule chaîne, les onduleurs multi-MPPT suivent plusieurs chaînes de manière indépendante, ce qui permet à chaque section de votre toit de fonctionner au maximum de ses capacités. Cela signifie que même si une branche est ombragée ou si les panneaux sont orientés dans une autre direction, le reste de votre système continue à produire efficacement.

Amélioration de la récolte d'énergie sur les toits complexes

L'un des principaux avantages d'un onduleur solaire multi-MPPT est sa capacité à optimiser la récolte d'énergie sur les toits présentant des orientations différentes ou un ombrage partiel. Par exemple, si une partie de votre toit est orientée à l'est et une autre à l'ouest, un onduleur simple MPPT pourrait forcer les deux branches à fonctionner au même point, ce qui réduirait la production globale. En revanche, un onduleur quadruple MPPT gère quatre branches indépendantes, garantissant que chaque section du toit fonctionne à son potentiel maximal. Dans le monde réel, cela peut augmenter la production globale de 15-25%, en particulier le matin et le soir, lorsque les angles d'ensoleillement varient.

Flexibilité dans la configuration des panneaux

Un autre avantage clé est la flexibilité dans la configuration des panneaux. Les onduleurs multi-MPPT vous permettent de combiner différents types de panneaux, de capacités ou d'orientations sans compromettre l'efficacité. Pour les petites installations, un onduleur à double MPPT est souvent suffisant, car il gère efficacement deux branches de manière indépendante. Pour les toitures plus grandes ou plus complexes, un onduleur quadruple MPPT ou un onduleur plus puissant permet d'attribuer chaque branche à un suiveur distinct, ce qui élimine les pertes dues à la désynchronisation.

Par exemple, si vous mettez à niveau quelques panneaux à haut rendement dans un système plus ancien, le fait de les affecter à un canal MPPT distinct permet de s'assurer que les anciens panneaux ne nuisent pas aux performances des nouveaux, ce qui est un problème courant avec les configurations à un seul MPPT. Cette flexibilité permet non seulement de maximiser la production d'énergie, mais aussi d'assurer la pérennité de votre système en cas de mises à niveau progressives.

Amélioration de la fiabilité et de la surveillance du système

La fiabilité est un autre avantage majeur des systèmes multi-MPPT. Étant donné que chaque branche est suivie indépendamment, une branche peu performante - due à l'ombrage, à la saleté ou à des défauts mineurs - n'affectera pas les performances de l'ensemble du réseau. Cela facilite le dépannage et minimise les temps d'arrêt.

De nombreux installateurs solaires et propriétaires de systèmes remarquent qu'une surveillance régulière de chaque canal MPPT permet d'identifier rapidement les branches sous-performantes. Par exemple, dans un scénario, une branche partiellement ombragée entraînait une légère perte de rendement. Après un nettoyage et des ajustements mineurs, la production globale du système a augmenté de plus de 10%, démontrant ainsi que le suivi indépendant améliore à la fois la fiabilité et le rendement.

En outre, la possibilité de surveiller les branches séparément permet d'établir des rapports énergétiques plus précis et d'effectuer une maintenance prédictive. Si un panneau ou une chaîne commence à se dégrader au fil du temps, il est possible d'y remédier sans affecter le reste du système, ce qui prolonge la durée de vie de votre investissement.

Réduction de l'impact de l'ombrage

L'ombrage partiel est un problème notoire dans les installations solaires, réduisant souvent la production d'une chaîne entière dans les systèmes à MPPT unique. Un onduleur d'optimisation de l'ombrage, qui fait partie de la catégorie multi-MPPT, atténue ce problème en isolant les panneaux ombragés du reste du système. Même un petit arbre qui projette une ombre dans l'après-midi peut réduire la production d'énergie de manière significative - mais avec la technologie multi-MPPT, les branches non affectées continuent à fonctionner efficacement.

Cette caractéristique est particulièrement précieuse dans les environnements urbains où l'ombre des bâtiments voisins ou du feuillage saisonnier est inévitable. En minimisant l'impact de l'ombrage, les onduleurs multi-MPPT assurent un rendement énergétique plus constant et prévisible tout au long de l'année.

Types d'onduleurs Multi MPPT

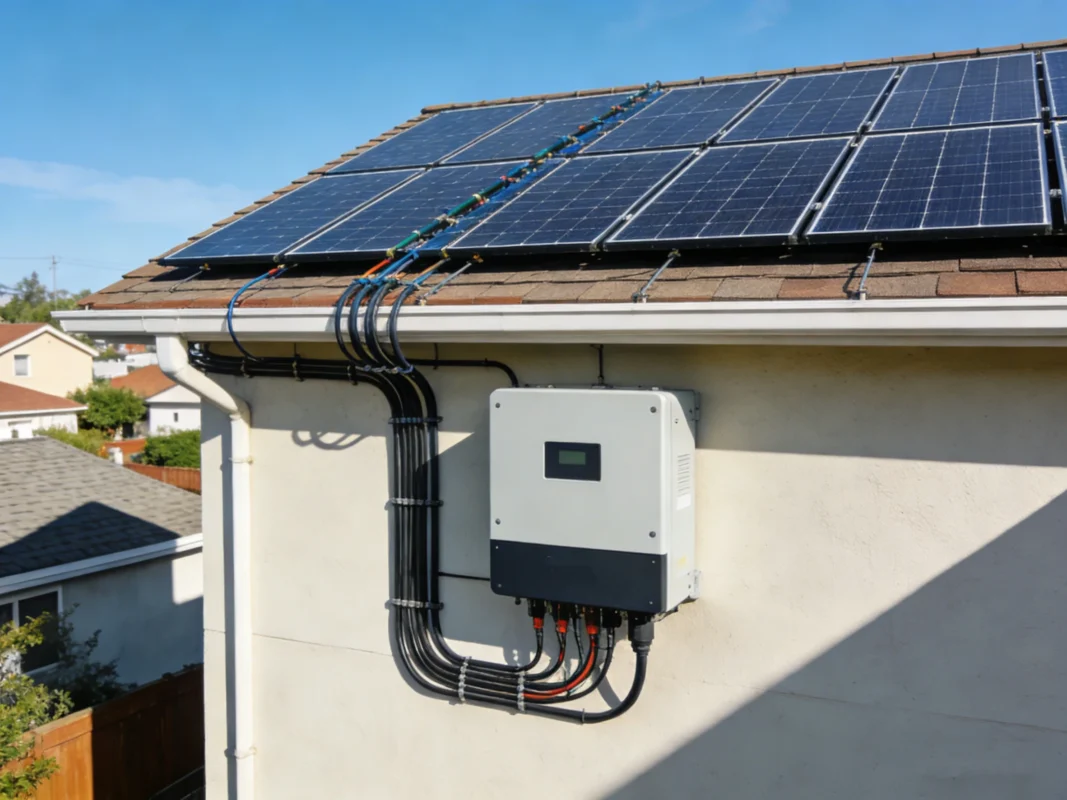

Onduleurs double MPPT

Un onduleur de branche double MPPT comporte généralement deux canaux MPPT indépendants. Il est idéal pour les installations résidentielles simples ou les petites installations commerciales où il y a deux orientations principales du panneau. La configuration double garantit que même si l'une des branches est partiellement ombragée, l'autre continue à produire à pleine capacité.

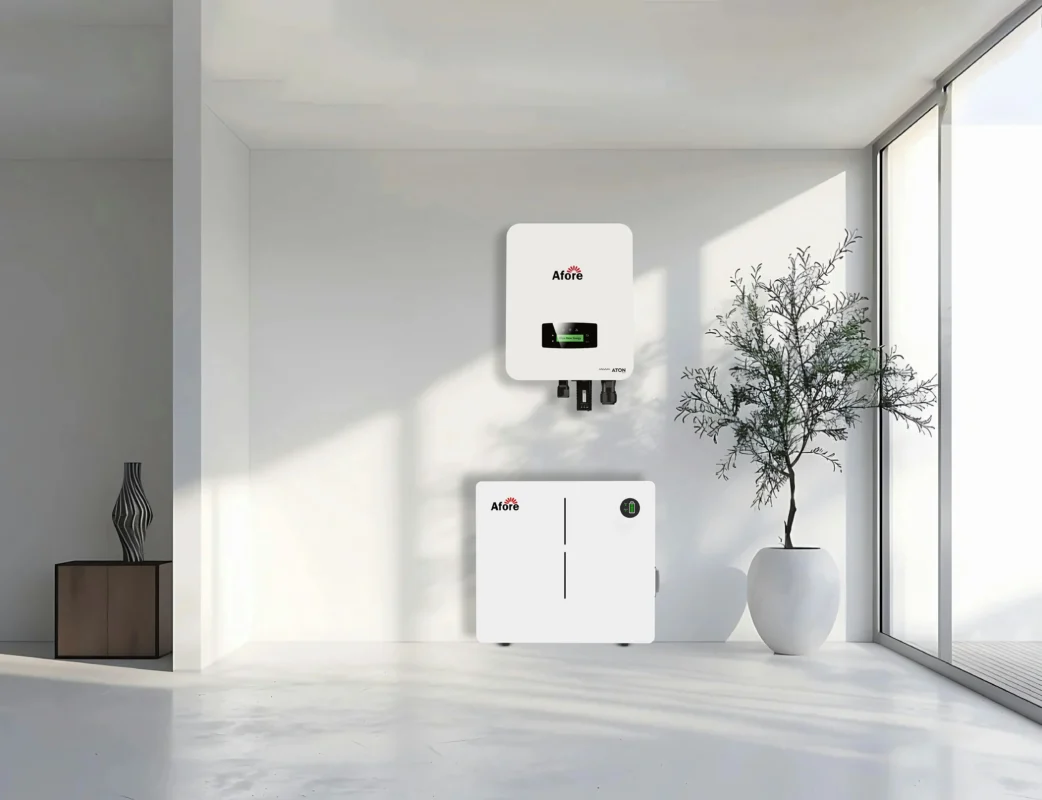

Onduleurs Quad MPPT

Les onduleurs Quad MPPT offrent quatre trackers indépendants, ce qui les rend adaptés aux toits commerciaux complexes. Chaque canal peut gérer une chaîne séparée avec sa propre orientation ou son propre type de panneau. L'utilisation d'un onduleur MPPT quadruple réduit les pertes de désadaptation et maximise la production d'énergie sur l'ensemble de la toiture.

Options de comptage MPPT élevé pour les grands systèmes commerciaux

Certains onduleurs sont équipés de six MPPT ou plus, ce qui est parfait pour les toits commerciaux étendus. Avec plusieurs trackers indépendants, chaque branche peut fonctionner de manière optimale, et tout problème d'ombrage ou de défaut partiel est isolé au niveau des branches spécifiques. Le résultat est un système robuste, efficace et facile à surveiller.

Comment les onduleurs solaires Multi MPPT optimisent les performances

Un onduleur solaire multi MPPT n'est pas seulement une mise à niveau fantaisiste : il modifie fondamentalement la façon dont votre système solaire réagit aux conditions réelles. En suivant plusieurs chaînes de panneaux de manière indépendante, ces onduleurs garantissent que chaque panneau fonctionne à son point de puissance maximale, indépendamment de l'ombrage, de l'orientation ou du type de panneau. Il en résulte une production d'énergie plus régulière, un meilleur rendement et une plus grande fiabilité pour les installations résidentielles et commerciales.

Optimisation de l'ombrage Caractéristiques de l'onduleur

La gestion de l'ombrage est l'un des moyens les plus efficaces d'optimiser les performances d'un onduleur solaire multi-MPPT. Même de petites ombres - provenant d'arbres, de cheminées ou de feuillages saisonniers - peuvent réduire considérablement la production d'un système à MPPT unique. Un onduleur d'optimisation de l'ombrage isole chaque branche, permettant aux panneaux non ombragés de fonctionner à pleine capacité tout en minimisant les pertes des branches ombragées.

En pratique, cela signifie que si votre toit a une ombre matinale d'un côté, l'autre côté continue à produire de l'énergie sans interruption. D'après l'expérience que j'ai acquise en travaillant sur des installations complexes sur des toits, les systèmes utilisant des onduleurs multi-MPPT produisent systématiquement 10-20% d'énergie en plus par rapport à des installations à MPPT unique dans des conditions d'ombrage similaires.

Gestion des types de panneaux mixtes

Une autre façon pour les onduleurs multi-MPPT d'améliorer les performances est de s'adapter à différents types de panneaux et de capacités au sein d'un même système. Les installations solaires évoluent souvent avec le temps - les anciens panneaux peuvent être combinés avec des modules plus récents et plus efficaces. En connectant ces derniers à des canaux MPPT distincts, chaque chaîne peut fonctionner à son propre point optimal.

Par exemple, dans une installation commerciale sur un toit que j'ai surveillée, un mélange de panneaux anciens de 250 W et de modules plus récents de 400 W a été installé. L'affectation de chaque type à un canal MPPT dédié a permis aux nouveaux panneaux de produire avec une efficacité maximale sans être limités par les panneaux plus anciens. Cette flexibilité permet non seulement d'augmenter le rendement énergétique, mais aussi de prolonger la durée de vie du système au fur et à mesure des mises à niveau.

Utilisation de différentes orientations de panneaux

Les orientations est-ouest ou nord-sud des toits sont courantes dans les bâtiments résidentiels et commerciaux. Un onduleur à MPPT unique est confronté à des angles multiples, réduisant souvent la production d'énergie car il ne peut optimiser qu'un seul point de fonctionnement pour tous les panneaux. Les onduleurs Multi-MPPT résolvent ce problème en donnant à chaque orientation son propre tracker.

Par exemple, un onduleur MPPT quadruple peut gérer quatre branches différentes de manière indépendante - face à l'est, face à l'ouest et deux zones ombragées sur le toit. Chaque branche produit de l'énergie en fonction de son exposition réelle à la lumière du soleil, sans être limitée par les performances des autres branches. Cela permet au système de fonctionner efficacement tout au long de la journée et au fil des saisons.

Maximiser le rendement énergétique grâce à un suivi indépendant

L'avantage principal d'un onduleur solaire multi MPPT réside dans le suivi indépendant des branches. En ajustant continuellement la tension et le courant de chaque canal MPPT pour trouver le point de puissance maximale, l'onduleur garantit que chaque branche contribue à son plein potentiel. Ceci est particulièrement important pour les systèmes commerciaux avec de grands panneaux, où même de petites inefficacités dans une branche peuvent avoir un impact cumulatif important sur la production totale.

Dans les applications réelles, la surveillance individuelle des canaux MPPT permet également aux opérateurs de détecter rapidement les chaînes dont les performances sont insuffisantes. Un panneau sale, un ombrage mineur ou des défauts mineurs peuvent être corrigés sans avoir d'impact sur le reste du système. Sur une année, ce souci du détail peut améliorer la production totale d'énergie de plusieurs points de pourcentage, un gain significatif pour toute installation solaire.

Installation et configuration des onduleurs Multi MPPT

Planification de l'installation photovoltaïque

Une bonne planification est essentielle. Commencez par faire un croquis de votre toit et notez les zones ombragées, les angles du toit et les types de panneaux. Attribuez à chaque branche son propre canal MPPT en fonction de l'orientation et des modèles d'ombrage.

Conseils de câblage et de connexion

Regroupez les chaînes de manière logique et connectez-les aux entrées MPPT correspondantes. Assurez-vous que la tension et l'intensité nominales correspondent aux spécifications de l'onduleur. La sécurité avant tout - vérifiez deux fois toutes les connexions avant la mise sous tension.

Suivi et maintenance

Utilisez un logiciel de surveillance de l'onduleur pour suivre les performances de chaque canal MPPT. Recherchez les chaînes dont les performances sont insuffisantes en raison de la saleté, des débris ou de défauts mineurs. Personnellement, je recommande des contrôles mensuels et un nettoyage du panneau deux fois par an pour maintenir des performances optimales.

Choisir le bon onduleur solaire Multi MPPT

Le choix du bon onduleur solaire multi MPPT est une étape critique pour maximiser l'efficacité, la fiabilité et le rendement énergétique global de votre installation solaire. Avec de nombreuses options disponibles, allant des onduleurs de branche MPPT doubles aux onduleurs MPPT quadruples ou supérieurs, le choix dépend de plusieurs facteurs clés, notamment la complexité du toit, l'orientation des panneaux, l'ombrage et la taille du système. Un mauvais choix peut limiter les performances et réduire le retour sur investissement.

Adapter le nombre de MPPT à la complexité du toit

L'une des premières considérations est le nombre de canaux MPPT dont votre système a besoin. Pour une toiture simple avec deux orientations principales des panneaux, un onduleur à double canal MPPT est généralement suffisant. Cette configuration permet un suivi indépendant pour chaque branche, ce qui garantit une perte d'énergie minimale due aux différences d'orientation ou à un ombrage mineur.

Pour les toits commerciaux plus complexes avec des directions multiples ou des variations d'ombrage importantes, un onduleur quadruple MPPT ou une solution multi-MPPT plus importante est idéale. Chaque canal MPPT indépendant gère sa propre chaîne, ce qui permet au système de s'adapter dynamiquement aux changements d'exposition à la lumière du soleil tout au long de la journée.

Prise en compte des plages de tension et de puissance

Un autre facteur important dans le choix d'un onduleur multi-MPPT est la plage de tension d'entrée de chaque canal MPPT. Les systèmes dotés de longues chaînes ou de panneaux de grande puissance nécessitent des onduleurs capables de gérer une large plage de tension. En adaptant la plage de tension MPPT de l'onduleur à la conception de votre chaîne, vous pouvez éviter les pertes d'énergie et garantir un fonctionnement sûr et efficace.

Évaluation de l'efficacité et du rendement global

L'efficacité de chaque canal MPPT est un facteur décisif pour la performance du système. Même de petites différences dans l'efficacité MPPT peuvent affecter l'énergie totale récoltée au cours d'une année. Un onduleur solaire multi MPPT très efficace garantit que chaque chaîne fonctionne à son point de puissance maximale dans des conditions variables, telles qu'un ombrage partiel ou des types de panneaux mélangés.

Protéger votre système pour l'avenir

Lors du choix d'un onduleur multi-MPPT, il faut tenir compte des possibilités d'extension ou de mise à niveau futures. Un système conçu avec des canaux MPPT supplémentaires peut accueillir des branches supplémentaires ou de nouvelles technologies de panneaux sans avoir à remplacer l'ensemble de l'onduleur. Cette flexibilité permet non seulement de maximiser la production d'énergie à long terme, mais aussi de réduire les coûts d'installation futurs.

Autres considérations

• Orientation du panneau : Assurez-vous que chaque canal MPPT s'aligne sur une orientation cohérente du panneau pour des performances optimales.
• Analyse de l'ombrage : Évaluer les schémas d'ombrage tout au long de l'année afin de déterminer la meilleure répartition des branches sur les canaux MPPT.
• Capacités de surveillance : Les onduleurs dotés d'outils de surveillance robustes vous permettent de suivre les performances par canal MPPT, de détecter les chaînes sous-performantes et d'effectuer la maintenance de manière proactive.

Le choix du bon onduleur multi MPPT ne se limite pas à la sélection du matériel : il s'agit de concevoir un système qui s'adapte à votre toit, maximise la production d'énergie et offre des performances fiables sur le long terme. Une planification minutieuse et la prise en compte du nombre de MPPT, de la plage de tension, de l'efficacité et de l'évolutivité future sont essentielles pour tirer le meilleur parti de votre investissement solaire.

Défis communs et comment les surmonter

Même si un onduleur solaire multi MPPT améliore considérablement les performances du système, les installations réelles sont toujours confrontées à des défis pratiques. L'état des toits, les facteurs environnementaux et les décisions de conception peuvent tous avoir un impact sur le rendement énergétique à long terme. La bonne nouvelle, c'est que la plupart de ces problèmes sont prévisibles et qu'avec la bonne approche, ils peuvent être résolus.

Ombrage et défaillance partielle du panneau

L'ombrage reste l'un des défis les plus courants des systèmes solaires, en particulier dans les environnements urbains ou commerciaux. Les arbres poussent, de nouveaux bâtiments apparaissent, et même les changements saisonniers peuvent introduire des ombres inattendues. Dans les systèmes traditionnels, l'ombrage partiel d'un panneau peut réduire la production de l'ensemble de la chaîne.

Un onduleur solaire multi MPPT résout ce problème en isolant les branches sur plusieurs canaux MPPT. Lorsque l'ombrage affecte une section du réseau, seule cette branche spécifique subit une réduction de la production, tandis que le reste du système continue à fonctionner efficacement.

Comment y remédier :

• Effectuer une analyse de l'ombrage sur toute l'année avant l'installation, et pas seulement une inspection ponctuelle.
• Regrouper les panneaux ayant des modèles d'ombrage similaires sur le même canal MPPT.
• Utilisez une conception d'onduleur optimisant l'ombrage lorsque l'ombrage partiel est inévitable.

D'après l'expérience acquise sur le terrain, les systèmes qui planifient de manière proactive l'allocation MPPT en fonction des modèles d'ombrage peuvent récupérer 10-20% d'énergie en plus par an par rapport à des configurations mal conçues.

Erreurs de conception du système et inadéquation du MPPT

Un autre défi courant réside dans la conception du système. Même avec un onduleur solaire multi MPPT de haute qualité, un mauvais regroupement des branches peut limiter les performances. Le mélange de différentes orientations de panneaux, d'angles d'inclinaison ou de caractéristiques électriques sur le même canal MPPT oblige l'onduleur à faire des compromis, ce qui réduit l'efficacité globale.

Cette erreur est particulièrement fréquente dans les projets de modernisation, où de nouveaux panneaux sont ajoutés à un système existant sans que la configuration MPPT soit repensée.

Comment y remédier :

• S'assurer que chaque canal MPPT est connecté à des panneaux ayant la même orientation et des caractéristiques électriques similaires.
• Évitez de surcharger un MPPT et de sous-utiliser les autres.
• Pour les toits complexes, envisagez d'utiliser un onduleur MPPT quadruple ou un nombre MPPT plus élevé afin de maintenir une séparation adéquate entre les branches.

Une planification minutieuse à ce stade permet non seulement d'améliorer l'efficacité, mais aussi de simplifier le contrôle et le dépannage ultérieurs.

Performances inégales entre les canaux MPPT

Avec le temps, il est normal que certains canaux MPPT produisent moins d'énergie que d'autres. L'accumulation de saletés, le vieillissement des panneaux ou des problèmes de câblage mineurs peuvent tranquillement réduire la production sans déclencher de défaillances évidentes du système. Sans surveillance par MPPT, ces pertes passent souvent inaperçues pendant des mois.

L'un des principaux avantages d'un onduleur solaire multi MPPT est la possibilité de surveiller chaque branche indépendamment. Cette visibilité permet de transformer les données de performance en informations exploitables.

Comment y remédier :

• Examiner régulièrement les données de performance au niveau MPPT.
• Examiner les baisses soudaines ou progressives de la production des différents canaux MPPT.
• Nettoyer les panneaux et inspecter les connexions électriques au moins une ou deux fois par an.

Dans plusieurs installations à long terme, de simples mesures correctives - telles que le nettoyage d'une seule corde peu performante - ont permis d'améliorer la production totale du système de plus de 8% par an.

Défis en matière d'environnement et de maintenance

Les facteurs environnementaux tels que la poussière, les fientes d'oiseaux, l'humidité et les fluctuations de température peuvent affecter les performances du système au fil du temps. Bien qu'un onduleur solaire multi MPPT aide à atténuer les inefficacités électriques, la maintenance physique est toujours essentielle pour une production d'énergie constante.

Comment y remédier :

• Prévoir des inspections visuelles périodiques des panneaux, des câbles et du matériel de montage.
• Veillez à ce que les zones de ventilation autour de l'onduleur ne soient pas obstruées afin d'éviter toute surchauffe.
• Utiliser les tendances de performance plutôt que les données d'un seul jour pour identifier les vrais problèmes.

Un système bien entretenu est non seulement plus performant, mais il dure également plus longtemps, ce qui renforce la valeur à long terme de la technologie multi-MPPT.

Planification de l'expansion du système

Un défi négligé est celui de l'expansion future. De nombreux systèmes sont conçus uniquement pour répondre aux besoins actuels, ce qui ne laisse aucune marge de manœuvre pour l'ajout ultérieur de panneaux. Cela conduit souvent à des compromis forcés, tels que le mélange de nouveaux et d'anciens panneaux sur le même canal MPPT.

Comment y remédier :

• Choisissez un onduleur solaire multi MPPT avec une capacité MPPT de rechange si vous envisagez une extension.
• Laisser de l'espace physique sur le toit et de l'espace électrique pour les chaînes futures.
• Concevoir l'allocation MPPT en gardant à l'esprit l'évolutivité dès le premier jour.

La conception avant-gardiste du système garantit que les futures mises à niveau amélioreront les performances plutôt que d'introduire de nouvelles inefficacités.

Principaux enseignements

La plupart des problèmes de performance solaire ne sont pas dus à des limitations matérielles, mais à des décisions de planification, d'agencement et de maintenance. Un système d'onduleur solaire multi MPPT bien conçu, associé à un regroupement adéquat des branches, à la prise en compte de l'ombrage et à une surveillance régulière, peut surmonter ces défis et fournir des performances constantes et élevées année après année. En s'attaquant rapidement à ces pièges courants, on protège non seulement la production d'énergie, mais on maximise également le rendement à long terme de l'investissement dans l'énergie solaire.

Conseils pratiques pour optimiser votre système solaire Multi MPPT

Surveillance et optimisation de routine

Vérifiez régulièrement chaque canal MPPT. La détection précoce de problèmes tels que les chutes de tension, l'encrassement des panneaux ou l'ombrage peut améliorer le rendement annuel.

Adaptations saisonnières

Ajustez l'inclinaison des panneaux ou nettoyez-les avant l'hiver, lorsque les angles d'ensoleillement sont plus faibles. Les ajustements saisonniers peuvent contribuer à maintenir des performances optimales.

Intégration du stockage de l'énergie

L'association d'un onduleur multi MPPT avec des batteries permet une utilisation optimale de l'énergie produite, en stockant l'excédent pour les heures de pointe et en améliorant l'autoconsommation.

FAQ
