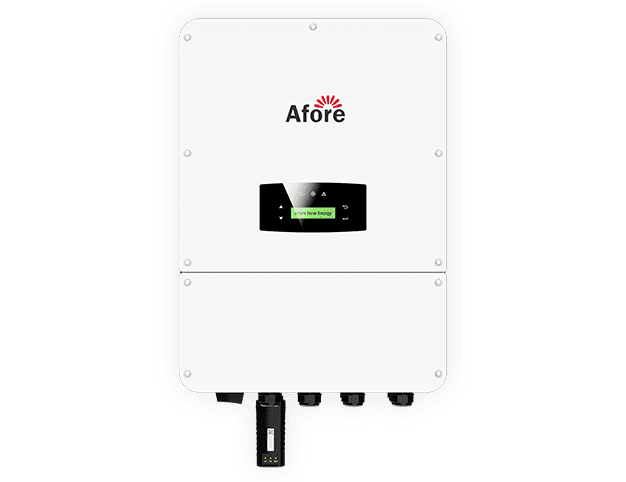

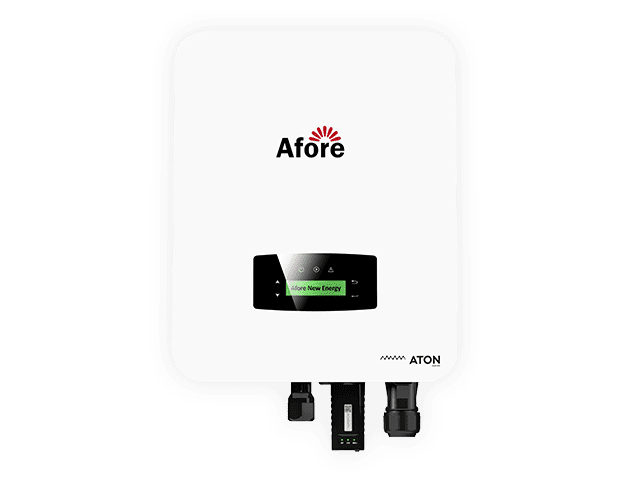

Inversor de almacenamiento híbrido trifásico de 3-17 kW serie de tensión delta
AF3K-17K-THA(THC)
Descripción
La serie de inversores trifásicos de tensión delta para almacenamiento de Afore está diseñada para aumentar la independencia energética de propietarios de viviendas y usuarios comerciales. La gama de potencia va de 3,0 kW a 17 kW, compatible con baterías de alto voltaje.
La gestión de la energía se basa en estructuras tarifarias basadas en el tiempo de uso y la demanda, que reducen significativamente la cantidad de energía comprada a la red pública.
Gracias a la función SAI (tiempo de conmutación < 10 ms), las cargas cruciales se mantienen encendidas durante los cortes. Además, en el modo de funcionamiento de reserva, el inversor ofrece una sobrecarga de salida máxima de 150%.
Optimización del tiempo de uso
Modos de funcionamiento configurables
AFCl (Opcional) y Apagado Rápido Preparado
Función antialimentación incorporada
100% salida desequilibrada, cada fase; 200% salida desequilibrada, cada fase (por debajo de 10 kW)
Supervisión inteligente y actualización remota del firmware
Presentación del producto
AMPLIA GAMA
Rango de tensión
(150-800V)
100% DESEQUILIBRIO
Soportar carga desequilibrada
PV SOBREDIMENSIÓN
1,5 veces el tamaño PV
MAX.40Adc
Corriente de cadena de hasta 40 A
FUNCIÓN SAI
Tiempo de conmutación < 10ms
ENTRADA
Generador de soporte
| Datos técnicos | AF3K-THA | AF4K-THA | AF5K-THA | AF6K-THA | AF3K-THC | AF4K-THC |
|---|---|---|---|---|---|---|
| Entrada FV | ||||||
| Potencia de entrada CC máx. (kW) | 5 | 6 | 7.5 | 9 | 5 | 6 |
| Máx. Tensión FV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal de entrada de CC (V) | 400 | 400 | 400 | 400 | 400 | 400 |
| Rango de tensión de entrada CC (V) | 150-1000 | 150-1000 | 150-1000 | 150-1000 | 150-1000 | 150-1000 |
| Rango de tensión MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Rango MPPT completo (V) | 200-850 | 200-850 | 200-850 | 200-850 | 200-850 | 200-850 |
| Tensión de arranque (V) | 160 | 160 | 160 | 160 | 160 | 160 |
| Máx. Corriente de entrada CC (A) | 20x2 | 20x2 | 20x2 | 20x2 | 20x2 | 20x2 |
| Corriente corta máxima (A) | 30x2 | 30x2 | 30x2 | 30x2 | 30x2 | 30x2 |
| . No.de MPPT Tracker / Strings | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| Puerto de batería | ||||||
| Tensión nominal de la batería (V) | 200 | 200 | 200 | 250 | 100 | 100 |
| Rango de tensión de la batería (V) | 150-600 | 150-600 | 150-600 | 150-600 | 80-600 | 80-600 |
| Máx. Corriente de carga/descarga (A) | 30 | 30 | 30 | 30 | 50 | 50 |
| Potencia máxima de carga/descarga (kW) | 3 | 4 | 5 | 6 | 3 | 4 |
| Curva de carga | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas |
| Tipo de batería compatible | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio |
| Red de CA | ||||||
| Potencia nominal de salida de CA (kW) | 3000 | 4000 | 5000 | 6000 | 3000 | 4000 |
| Potencia máx. de entrada/salida de CA (kVA) | 4500 | 6000 | 7500 | 9000 | 4500 | 6000 |
| Máx. Corriente de salida CA (A) | 10.5 | 13.5 | 17 | 21.5 | 10.5 | 13.5 |
| Tensión nominal CA (V) | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 |
| Frecuencia nominal CA (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Factor de potencia | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable |
| THD actual (%) | <3% | <3% | <3% | <3% | <3% | <3% |
| Salida de carga de CA (reserva) | ||||||
| Potencia nominal de salida (VA) | 3000 | 4000 | 5000 | 6000 | 3000 | 4000 |
| Tensión nominal de salida (V) | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 |
| Frecuencia nominal de salida (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corriente nominal de salida (A) | 7.6 | 10.1 | 12.6 | 15.1 | 7.6 | 10.1 |
| Potencia de salida de pico | 3300VA,60s | 4400VA, 60s | 5500VA, 60s | 6600VA, 60s | 3300VA,60s | 4400VA, 60s |
| THDV (con carga lineal) | <3% | <3% | <3% | <3% | <3% | <3% |
| Tiempo de conmutación (ms) | <10 | <10 | <10 | <10 | <10 | <10 |
| Eficacia | ||||||
| Europa Eficiencia | 97.50% | 97.50% | 97.50% | 97.50% | 97.50% | 97.50% |
| Max. Rendimiento | 98.00% | 98.20% | 98.20% | 98.30% | 98.00% | 98.20% |
| Eficiencia de carga/descarga de la batería | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% |
| Protección | ||||||
| Protección contra polaridad inversa | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra sobrecorriente/tensión | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección antiembarco | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra cortocircuitos de CA | Sí | Sí | Sí | Sí | Sí | Sí |
| Detección de corriente de fuga | Sí | Sí | Sí | Sí | Sí | Sí |
| Control de fallos a tierra | Sí | Sí | Sí | Sí | Sí | Sí |
| Supervisión de la red | Sí | Sí | Sí | Sí | Sí | Sí |
| Nivel de protección del recinto | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Datos generales | ||||||
| Dimensiones (AnxAlxP,mm) | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm |
| Peso (kg) | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg |
| Topología | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador |
| Concepto de refrigeración | Convección natural | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente |
| Humedad relativa | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Temperatura de funcionamiento (℃) | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ |
| Altitud de funcionamiento (m) | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 |
| Consumo en espera (W) | <5 | <5 | <5 | <5 | <5 | <5 |
| Interfaces de visualización y comunicación | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certificación y homologaciones | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 |
| Datos técnicos | AF5K-THC | AF6K-THC | AF8K-THA | AF10K-THA | AF12K-THA | AF15K-THA | AF17K-THA |
|---|---|---|---|---|---|---|---|
| Entrada FV | |||||||
| Potencia de entrada CC máx. (kW) | 7.5 | 9 | 12 | 15 | 18 | 22.5 | 25.5 |
| Tensión FV máx. (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal de entrada de CC (V) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Rango de tensión de entrada CC (V) | 150-10 | 150-10 | 150-10 | 150-10 | 150-10 | 150-10 | 150-10 |
| Rango de tensión MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Rango MPPT completo (V) | 200-850 | 200-850 | 200-850 | 200-850 | 250-850 | 300-850 | 300-850 |
| Tensión de arranque (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Máx. Corriente de entrada CC (A) | 20x2 | 20x2 | 20+32 | 32x2 | 32x2 | 40x2 | 40x2 |
| Máx. Corriente corta (A) | 30x2 | 30x2 | 30+48 | 48x2 | 48x2 | 60x2 | 60x2 |
| Nº de seguidores MPPT / cadenas | 2/2 | 2/2 | 2/3 | 2/4 | 2/4 | 2/4 | 2/4 |
| Puerto de batería | |||||||
| Tensión nominal de la batería (V) | 150 | 150 | 200 | 250 | 300 | 350 | 400 |
| Rango de tensión de la batería (V) | 80-600 | 80-600 | 150-600 | 150-600 | 150-600 | 150-600 | 150-600 |
| Corriente máx. de carga/descarga (A) | 50 | 50 | 50 | 50 | 50 | 60 | 60 |
| Max. Potencia de carga/descarga (kW) | 5 | 6 | 8 | 10 | 12 | 15 | 17 |
| Curva de carga | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas |
| Tipo de batería compatible | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio | Batería de ion-litio/ion-sodio |
| Red de CA | |||||||
| Potencia nominal de salida de CA (kW) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 17000 |
| Máx. Potencia de entrada/salida de CA (kVA) | 7500 | 9000 | 12000 | 15000 | 18000 | 22500 | 25500 |
| Corriente de salida CA máx. (A) | 17 | 21.5 | 27 | 30 | 32 | 40 | 48 |
| Tensión nominal CA (V) | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 | 3P+N+PE/3P+PE 133/ 220 o 230 |
| Frecuencia nominal CA (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Factor de potencia | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable | 1 (-0,8-0,8) ajustable |
| Corriente THD(%) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Salida de carga de CA (reserva) | |||||||
| Potencia nominal de salida (VA) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 17000 |
| Tensión nominal de salida (V) | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 |
| Frecuencia nominal de salida (Hz) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Corriente nominal de salida (A) | 12.6 | 15.1 | 20.1 | 25.1 | 30.1 | 37.6 | 42.7 |
| Potencia de salida de pico | 5500VA, 60s | 6600VA, 60s | 8800VA, 60s | 11000VA, 60s | 13200VA,60s | 16500VA, 60s | 18700VA,60s |
| THDV (con carga lineal) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Tiempo de conmutación (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
| Eficacia | |||||||
| Europa Eficiencia | 97.50% | 97.50% | 97.50% | 97.80% | 97.80% | 98.00% | 98.10% |
| Max. Rendimiento | 98.20% | 98.20% | 98.30% | 98.30% | 98.30% | 98.30% | 98.50% |
| Eficiencia de carga/descarga de la batería | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% |
| Protección | |||||||
| Protección contra polaridad inversa | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra sobrecorriente/tensión | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección antiembarco | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra cortocircuitos de CA | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Detección de corriente de fuga | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Control de fallos a tierra | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Supervisión de la red | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Nivel de protección del recinto | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Datos generales | |||||||
| Dimensiones (Anx Alx Pr,mm) | 558x53 | 558x53 | 558x53 | 558x53 | 558x53 | 558x53 | 558x53 |
| Peso (kg) | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg | 36 kg | 36 kg |
| Topología | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador |
| Concepto de refrigeración | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente |
| Humedad relativa | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Rango de temperatura de funcionamiento (℃) | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ |
| Altitud de funcionamiento (m) | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 |
| Consumo en espera (W) | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
| Interfaces de visualización y comunicación | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certificación y homologaciones | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 |
