AFCI Неприємне спрацьовування сонячної батареї: Причини, виправлення та усунення несправностей

Якщо ви працюєте з комерційними даховими або комунальними сонячними електростанціями досить довго, ви, ймовірно, стикалися з цією проблемою: AFCI неприємно відключає сонячні системи, які, здається, вимикаються в найгірший можливий час.

Інвертор зупиняється. Виробництво падає. Загоряється панель моніторингу. Дзвонить клієнт.

І перше питання завжди одне й те саме:
“Чи відбувається там щось небезпечне?”

Ось правда: іноді так. Частіше ні. Але краще знати різницю.

У цьому поглибленому посібнику ми розберемо неприємну сонячну поведінку AFCI з точки зору реального світу, тобто з точки зору "чобіт на даху". Ми охопимо:

• Що насправді відбувається в електриці
• Як ефективно усунути несправності AFCI
• Коли сонячний інвертор скидання дугового замикання є доречним
• Чому безпека фотоелектричних систем завжди повинна бути на першому місці
• І як запобігти повторюваним неприємним проблемам зі спрацьовуванням AFCI на сонячних батареях

Розуміння AFCI в сонячних системах

Перш ніж говорити про неприємні відключення AFCI, ми повинні зрозуміти, що насправді робить AFCI.

Що таке AFCI і чому вона існує

Автоматичний вимикач дугового захисту (AFCI) виявляє ненавмисні електричні дуги. У сонячних системах дугові замикання можуть виникати через:

• Ослаблені роз'єми постійного струму
• Пошкоджена ізоляція проводки
• Пошкодження гризунами
• Погані закінчення
• Компоненти старіння

Дуги небезпечні тим, що можуть досягати температури понад 3 000 °C. Це територія вогню.

Сучасні норми вимагають виявлення дугових замикань у багатьох комерційних і побутових фотоелектричних системах, оскільки запобігання пожежам не підлягає обговоренню. Це є ключовим фактором безпеки фотоелектричних систем.

Але тут починається найцікавіше.

Пристрої AFCI не просто виявляють катастрофічні дуги. Вони аналізують сигнатури хвиль - високочастотні шумові патерни, що накладаються на постійний струм.

А іноді... їх обманюють.

Саме тут починається неприємне відключення сонячної енергії AFCI.

Що таке AFCI Nuisance Tripping Solar?

AFCI неприємні відключення сонячної електростанції відносяться до відключень від дугового замикання, викликаних нешкідливими електричними шумами або нешкідливою поведінкою системи.

Інвертор інтерпретує сигнал як дугу. Він вимикається. Але реальної небезпеки немає.

У комерційних умовах багаторазові спрацьовування AFCI можуть спричинити неприємні сонячні події:

• Скоротіть час безвідмовної роботи системи
• Нижчий дохід
• Збільшення витрат на технічне обслуговування
• Підірвати довіру клієнтів

І, чесно кажучи, вони можуть звести з розуму технічний персонал.

Що спричиняє неприємні спрацьовування AFCI на сонячних батареях?

Неприємні спрацьовування AFCI неймовірно поширені як у комерційних, так і у великих житлових системах. Але ось у чому річ: кожне з них заслуговує на серйозне ставлення. Завдання полягає не в тому, щоб ігнорувати тривогу, а в тому, щоб зрозуміти, що насправді її викликало.

1. Крайні з'єднання постійного струму (недостатньо вільні, щоб горіти, недостатньо щільні, щоб бути чистими)

Це, мабуть, найбільш недооцінена причина неприємних спрацьовувань AFCI на сонячних батареях.

З'єднувач не обов'язково повинен бути помітно розхитаним або обвугленим, щоб створювати проблеми. Злегка недосконале обтискання, неповна фіксація або незначне окислення в точці контакту можуть спричинити коливання мікроопору. Ці зміни генерують високочастотний електричний шум - саме той тип сигнатури, на який розраховані алгоритми виявлення дуги.

Важлива відмінність:

• Реальна дуга → стійкий плазмовий розряд
• Незначне з'єднання → переривчастий мікрошум

Для схеми AFCI вони можуть виглядати напрочуд схожими.

З точки зору безпеки фотоелектричної системи, ви завжди повинні ставитися до цього як до потенційно серйозної проблеми, поки її не буде перевірено. Повторно під'єднайте підозрілі роз'єми, перевірте значення крутного моменту і перевірте, чи не змінився колір при хорошому освітленні. З мого досвіду, повторне обтискання і повторна посадка з'єднань усунула постійні неприємні проблеми зі спрацьовуванням AFCI в сонячних батареях частіше, ніж зміни в прошивці.

2. Швидкі коливання освітленості та перепади течій

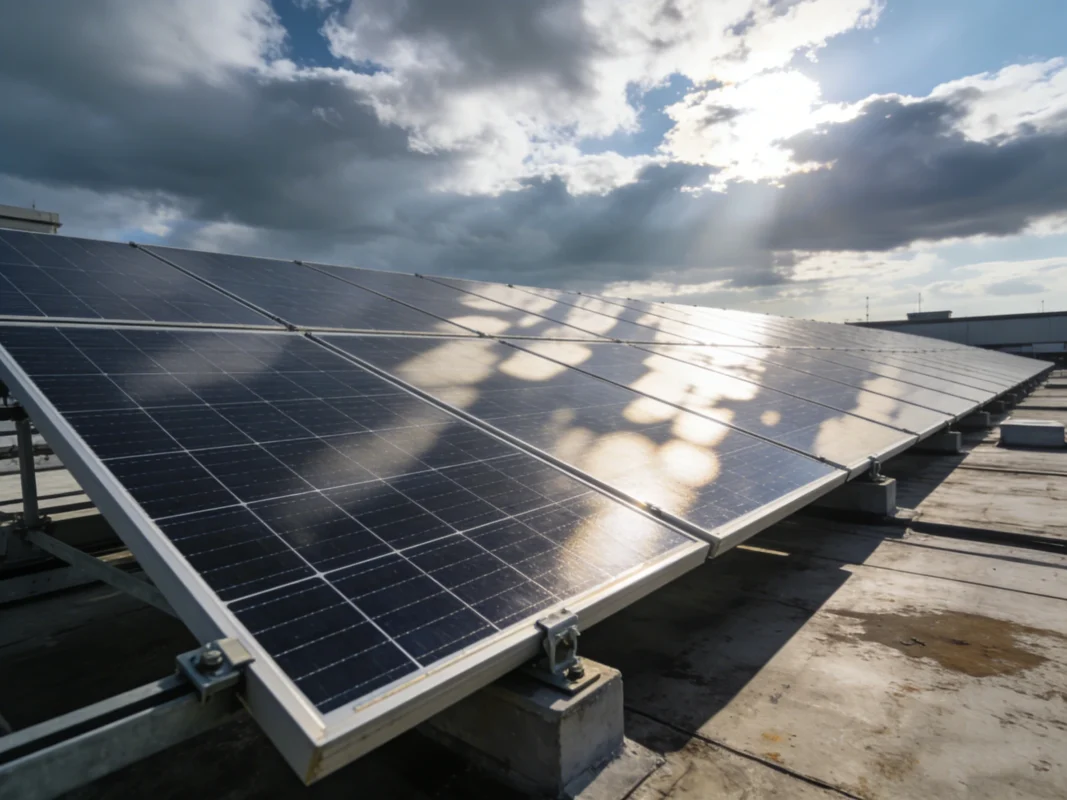

Сонячні батареї не є електрично статичними системами. Вони динамічні.

Коли хмари, що швидко рухаються, проходять над масивом, особливо під час периферійних явищ, струм може різко зростати. Ці раптові зміни форми хвилі іноді нагадують сигнатури дуг для чутливих систем виявлення.

Це одна з найбільш незрозумілих причин неприємних спрацьовувань AFCI на сонячних батареях.

Основні моделі сценаріїв:

• Поїздки відбуваються за умов часткової хмарності
• Немає поїздок у ясні, стабільні дні
• Відсутність видимих пошкоджень системи

У журналах подій ви можете побачити, що відключення точно збігається з поточною нестабільністю. Це не означає, що ви повинні ігнорувати це - це означає, що усунення несправностей AFCI повинно включати кореляцію з навколишнім середовищем, перш ніж припускати фізичні пошкодження.

3. Довгі струни постійного струму діють як антени

Довгі провідники ефективно вловлюють електромагнітні перешкоди. У великих комерційних дахах або наземних системах велика довжина струни постійного струму може поводитися як ненавмисна антена.

Це робить систему більш вразливою до зовнішніх шумів, що призводить до неприємних спрацьовувань AFCI, які не мають нічого спільного з фактичним пошкодженням провідника.

Загальні фактори ризику включають

• Маршрутизація довгих паралельних рядків
• Погана практика укладання кабелю в пучок
• Неузгоджене заземлення
• Близькість до промислового обладнання

Якщо на об'єкті нещодавно з'явилися частотно-регульовані приводи, важкі двигуни або комутаційне енергетичне обладнання поблизу, ваше дослідження неприємних сонячних спрацьовувань AFCI повинно виходити за рамки самого фотоелектричного масиву.

4. Старіння компонентів комбікорму та окислення

Електричні системи старіють непомітно.

Комбінаторні коробки, що піддаються впливу теплових циклів, вологості та забруднювачів навколишнього середовища, можуть утворювати легке окислення на клемах. Ці з'єднання можуть витримати візуальний огляд, але все одно спричиняють електричні порушення.

Ось де надійне усунення несправностей AFCI має велике значення:

• Зніміть і перевірте провідники
• Шукайте тьмяну або потемнілу мідь
• Закріпіть і затягніть належним чином
• Проведіть перевірку опору ізоляції

Навіть без видимих слідів опіків, незначна деградація контакту може спричинити шум, який викликає неприємне відключення сонячної батареї AFCI.

5. Високочастотний шум від зовнішнього обладнання

Так, зовнішнє обладнання абсолютно точно може сприяти неприємному спрацьовуванню AFCI на сонячну батарею.

Високочастотні комутаційні пристрої, великі системи опалення, вентиляції та кондиціонування, промислові приводи і навіть погано відфільтрована силова електроніка можуть вносити шум у спільні шляхи заземлення.

Ось що робить це складним:

• Фотоелектрична проводка може бути ідеально встановлена.
• Тести на ізоляцію можуть пройти.
• Жоден з'єднувач не пошкоджений.

Проте неприємні відключення AFCI від сонячної енергії продовжуються.

У цих випадках ви вирішуєте не механічну проблему, а проблему електромагнітної сумісності. Покращення безперервності заземлення, коригування прокладки кабелів та ізоляція шумних ланцюгів обладнання можуть зменшити ці події.

6. Незначна деградація ізоляції без видимих пошкоджень

Не кожна проблема з ізоляцією призводить до появи видимих тріщин або слідів опіків.

Невеликі механічні пошкодження, старіння під впливом ультрафіолету або обгризання гризунами можуть створювати шляхи протікання або періодичний шум, не створюючи при цьому стійких дуг.

Ось чому тестування опору ізоляції має вирішальне значення для усунення несправностей AFCI. Пограничний результат мегомметра може пояснити повторювані неприємні сонячні події, пов'язані з AFCI, навіть якщо масив виглядає “нормальним”.”

І знову ж таки, мова йде про безпеку фотоелектричних систем. Навіть якщо поїздка виявиться неприємною, перевірка гарантує, що ви не пропустите небезпеку, що розвивається.

7. Неправильні практики перезавантаження маскують першопричини

Поговоримо про щось незручне.

Повторне виконання скидання дугового короткого замикання сонячного інвертора без дослідження може створити ілюзію, що AFCI вимикає сонячну батарею через несправність, тоді як насправді існує більш глибока проблема.

Скидання скидає тривогу, але не усуває її причину.

Правильна процедура після будь-якої поїздки:

1. Перегляд журналів подій
2. Перевірте видиму проводку та зажими
3. Перевірте момент затягування
4. Виконайте перевірку ізоляції
5. Потім виконайте контрольоване скидання дугового замикання сонячного інвертора

Якщо система знову спрацьовує за стабільних умов, це вже не просто неприємне спрацьовування AFCI - це повторювана діагностична проблема.

8. Якість монтажу та людський фактор

Будемо чесними: якість інсталяції має більше значення, ніж більшість людей визнає.

Нерівна прокладка кабелю, поганий захист від натягу, роз'єми, встановлені під напругою - це може не призвести до негайного виходу з ладу, але збільшує ймовірність неприємного спрацьовування AFCI через кілька місяців після початку сонячної активності.

Неузгодженість у виконанні робіт створює електричні коливання. А системи виявлення дуги надзвичайно чутливі до таких коливань.

Усунення несправностей AFCI - системний підхід

Коли справа доходить до неприємного спрацьовування AFCI, вгадування коштує дорого. Перезавантаження без перевірки є ризикованим. А якщо припустити, що “це просто ще одна помилкова тривога”, то можна пропустити справжні проблеми.

Дисциплінований, повторюваний процес усунення несправностей AFCI захищає час безвідмовної роботи, захищає дохід і, що найважливіше, захищає безпеку фотоелектричних систем.

Нижче наведено структурований підхід, якого дотримуються досвідчені фахівці в цій галузі - такий, що відокремлює реактивне технічне обслуговування від професійної діагностики.

Крок 1 - Ставтеся до кожної подорожі як до потенційно можливої

Перш за все, змініть своє мислення.

Так, неприємні спрацьовування AFCI для сонячних батарей є поширеним явищем. Але виявлення дуги існує не просто так. Справжня дуга постійного струму може досягати екстремальних температур і запалювати матеріали даху за лічені секунди.

Отже, перше правило усунення несправностей AFCI просте:

Припускайте, що це реально, поки не доведено протилежне.

Це означає, що немає негайного скидання дугового замикання сонячного інвертора без перевірки. Ніякого ігнорування тривог на основі минулого досвіду. Кожна подія починається з оцінки безпеки.

Такий підхід є не просто гарною практикою - він посилює довгострокове дотримання правил безпеки фотоелектричних систем та захист від відповідальності.

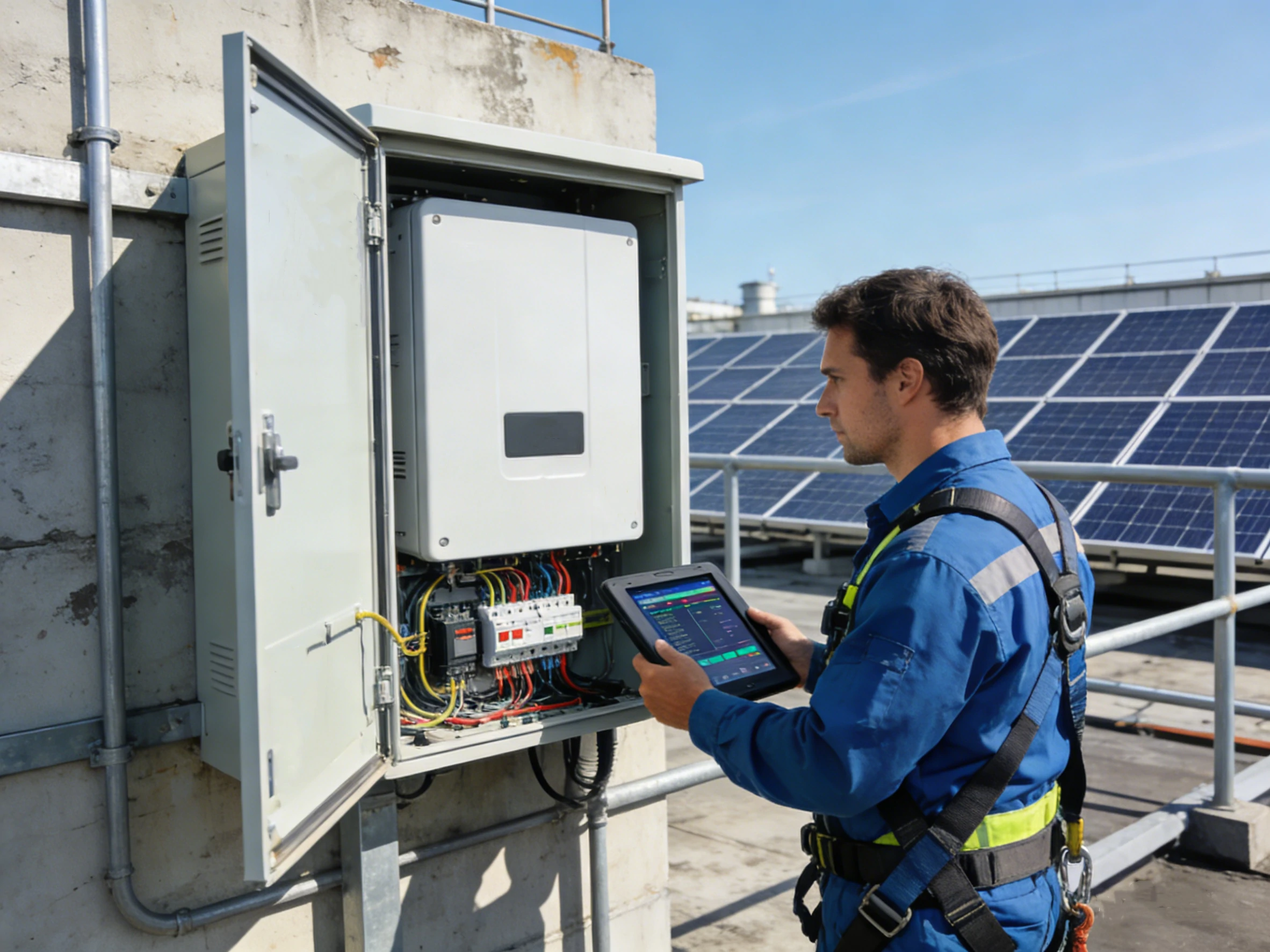

Крок 2 - Проаналізуйте журнали подій інвертора, перш ніж торкатися обладнання

Хороші фахівці не починають з інструментів. Вони починають з даних.

Витягніть докладні журнали з сонячного інвертора та перегляньте їх:

• Точна позначка часу поїздки
• Напруга та струм постійного струму в момент події
• Ідентифікація рядка
• Умови навколишнього середовища
• Повторювані шаблони

Візерунки розповідають історії.

Наприклад:

• Відключення тільки під час швидких змін освітленості → Можлива нестабільність форми сигналу, що сприяє неприємному відключенню AFCI на сонячних батареях
• Тривоги завжди прив'язані до однієї нитки → Ймовірна локальна проблема з проводкою
• Випадковість у декількох рядках → Можливі проблеми з шумом або заземленням

Структуроване усунення несправностей AFCI завжди починається в цифровому форматі, перш ніж перейти до фізичного.

Крок 3 - Виконайте візуальний огляд (повільно і методично)

Тепер настав час оглянути апаратне забезпечення.

Перевірка:

• Роз'єми постійного струму для неповного блокування
• Ознаки знебарвлення
• Розплавлена ізоляція
• Точки розтягування кабелю
• Пошкодження гризунами
• Герметичність клем комбайна

Ось сувора істина з польового досвіду: більшість повторюваних неприємних сонячних подій, що спричиняють спрацьовування AFCI, пов'язані з чимось незначним, що було пропущено під час встановлення або технічного обслуговування.

Дивись уважно. Використовуйте належне освітлення. Не поспішайте.

Якщо ви бачите сліди обгорання або карбонізацію, перестаньте називати це неприємним спрацьовуванням AFCI - це справжня проблема з дугою.

Крок 4 - Перевірте момент затягування на всіх доступних затискачах

Ослаблені клеми є однією з найпоширеніших причин як реальних дуг, так і неприємних спрацьовувань AFCI сонячних батарей.

Температурні цикли спричиняють розширення та стиснення. З часом навіть правильно встановлені з'єднання можуть трохи послабитися.

Використовуйте відкалібрований динамометричний інструмент і перевірте:

• Комбіновані наконечники
• Клеми відключення постійного струму
• Вхідні клеми постійного струму інвертора

Ніколи не “на око”. Завжди міряй.

Лише цей крок вирішує дивовижний відсоток повторних випадків неприємних спрацьовувань AFCI на сонячних батареях.

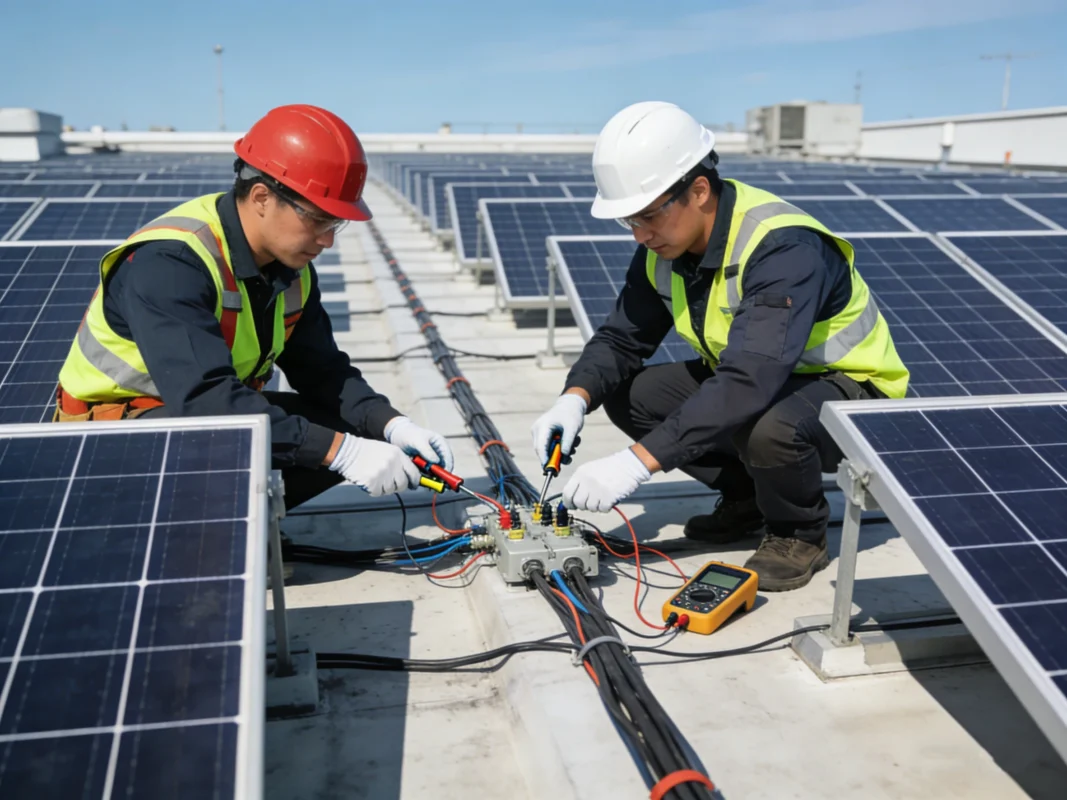

Крок 5 - Випробування опору ізоляції

Візуального огляду недостатньо.

Незначна деградація ізоляції може генерувати періодичні електричні шуми без видимих пошкоджень. Цей шум може спричинити несправність AFCI, яка вимикає сонячну батарею, навіть якщо немає стійкої дуги.

Проведіть перевірку опору ізоляції на пошкоджених струнах:

• Випробувальна колона до землі
• Порівняйте показання різних рядків
• Значення документів

Слабкі, але не катастрофічні показники ізоляції часто пояснюють загадкові тривоги від дугових замикань.

Задокументоване тестування підвищує достовірність діагностики та юридично захищає сервісні команди.

Крок 6 - Оцініть фактори навколишнього середовища та зовнішнього шуму

Якщо електричні з'єднання в нормі, розгорніть огляд.

Запитай:

• Чи було встановлено нове промислове обладнання поблизу?
• Чи є на об'єкті великі приводи з регульованою швидкістю?
• Чи було змінено заземлення?
• Чи прокладені кабелі постійного струму паралельно високошумним провідникам?

Високочастотні перешкоди можуть імітувати сигнатури дуги. У комерційних установках це часто призводить до неприємних спрацьовувань AFCI, що спричиняють відключення сонячних батарей.

Ефективне усунення несправностей AFCI враховує всю електричну екосистему, а не лише фотоелектричні модулі.

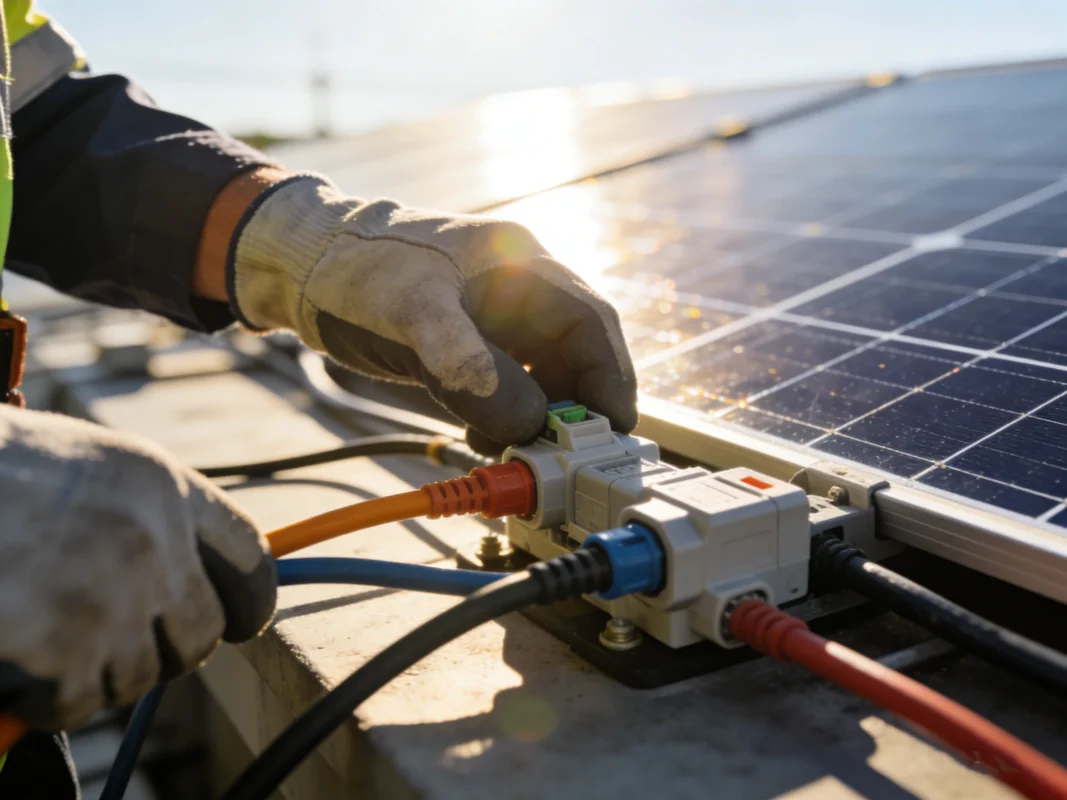

Крок 7 - Виконайте контрольоване скидання дугового замикання сонячного інвертора

Тільки після перевірки та тестування можна приступати до скидання дугового замикання сонячного інвертора.

Дотримуйтесь контрольованої послідовності:

1. Вимкніть живлення змінного струму
2. Відкриті роз'єднувачі постійного струму
3. Дочекайтеся вивантаження відповідно до специфікації
4. Перезапустити сторону постійного струму
5. Увімкніть живлення на стороні змінного струму

Неправильний порядок скидання може спричинити додатковий стрес або приховати основні проблеми.

Скидання дугового замикання сонячного інвертора не є виправленням. Це перевірка після виконання коригувальних дій.

Якщо за стабільних умов AFCI негайно повертає сонячну енергію, це означає, що першопричина залишається невирішеною.

Крок 8 - Моніторинг продуктивності після скидання

Професійне усунення несправностей AFCI не закінчується перезапуском.

Монітор:

• Стабільність виробництва
• Частота повторних спрацьовувань
• Виконання на рівні рядків
• Екологічна кореляція

Якщо під час зміни освітленості та навантаження більше не відбуватиметься спрацьовувань, проблему можна вважати вирішеною.

Якщо збої відбуваються з перервами, копайте глибше. Перевірте сегментацію струн. Перевірте прокладку кабелю. Розгляньте можливість поліпшення шумозаглушення.

Постійне неприємне спрацьовування AFCI сонячної батареї вимагає терпіння і структурованого усунення змінних.

Крок 9 - Задокументуйте все

Саме тут проявляється професіоналізм.

Запис:

• Журнали подій
• Результати перевірки
• Результати перевірки крутного моменту
• Показники ізоляції
• Коригувальні дії
• Процедура скидання

Чому це важливо?

Тому що безпека фотоелектричних систем - це не просто усунення проблем, це доказ належної обачності.

Детальна документація захищає технічний персонал, власників систем та менеджерів активів на випадок майбутніх інцидентів.

Як відрізнити справжнє дугове коротке замикання від помилкового відключення AFCI на сонячній батареї

Тут досвід дійсно має значення.

Коли ви маєте справу з неприємним спрацьовуванням AFCI, найнебезпечнішою помилкою є не надмірна реакція. Це недостатня реакція.

Сигналізація дугового замикання означає одну з двох речей:

1. Присутня справжня, потенційно пожежонебезпечна дуга постійного струму.
2. Система виявила сигнатуру, яка нагадує дугу, але не є небезпечною.

Ваше завдання під час усунення несправностей AFCI - визначити, з якою саме проблемою ви зіткнулися - без припущень, коротких шляхів або здогадок.

Давайте розглянемо, як досвідчені професіонали роблять це розмежування у структурований, обґрунтований спосіб.

Почніть з мислення - вважайте, що це реально, поки не доведено протилежне

Перед тим, як до чогось доторкнутися, нагадайте собі:

Дугові замикання є основною причиною електричних пожеж у фотоелектричних системах. Ось чому існує система виявлення дуги. Тому, навіть якщо на об'єкті вже були випадки неприємних спрацьовувань AFCI, не можна ставитися до нової події несерйозно.

З точки зору безпеки фотоелектричних систем, кожна тривога починається як законне розслідування безпеки.

Тільки після перевірки, тестування та документування ви можете класифікувати його як неприємність.

Речові докази - перший і найважливіший показник

Справжні дугові розриви залишають підказки.

Уважно шукайте:

• Сліди опіків на роз'ємах
• Розплавлена ізоляція
• Відстеження викидів вуглецю
• Зміна кольору всередині коробок комбайнів
• Пошкоджені жили провідника
• Запах перегрітого пластику

Тривала дуга постійного струму виробляє екстремальне локалізоване тепло. Якщо вона справжня, то зазвичай щось показує це.

На відміну від цього, неприємні сонячні події AFCI зазвичай не залишають видимих пошкоджень. Все виглядає чистим. Не плавиться. Ні обвуглювання. Немає індикаторів теплового стресу.

Якщо є фізичні пошкодження, перестаньте називати це неприємністю. Це підтверджена небезпека, і її необхідно усунути до того, як буде зроблено спробу скидання дугового замикання сонячного інвертора.

Шаблони журналу подій - випадкова поведінка проти повторюваної

Сучасні системи реєструють детальні події дугових замикань. Перегляд цих журналів є основною частиною ефективного усунення несправностей AFCI.

Ось що часто виявляють патерни:

Ознаки справжнього дугового розряду:

• Повторні поїздки на одній і тій же струні
• Поїздки під стабільним опроміненням
• Відключення відбувається одразу після запуску
• Послідовна сигнатура несправності

Ознаки несправності AFCI Nuisance Tripping Solar:

• Поїздки під час різких змін погоди
• Немає послідовної ідентифікації рядків
• Нерегулярні інтервали між поїздками
• Відсутність кореляції з навантаженням або пошкодженням

Якщо певний рядок неодноразово викликає тривогу за нормальних умов, це свідчить про те, що проблема справді існує.

Якщо поїздки відбуваються нечасто і пов'язані з нестабільністю навколишнього середовища, можливо, ви маєте справу з неприємним спрацьовуванням сонячної батареї AFCI.

Випробування опору ізоляції - прихована правда

Візуальний огляд розповідає лише частину історії.

Справжня дуга часто корелює з погіршенням ізоляції. Ось чому перевірка опору ізоляції має вирішальне значення.

Перевірте відповідний рядок:

• Порівняйте показники з іншими рядками
• Шукайте значно менший опір
• Перевірте дисбаланс між провідниками

Якщо показники ізоляції слабкі або непослідовні, ймовірність реальної несправності зростає.

Якщо всі струни міцні і збалансовані, і немає видимих пошкоджень, то подія може схилятися до неприємного спрацьовування сонячної батареї AFCI.

Але пам'ятайте - проходження тестів на ізоляцію не гарантує автоматичної відсутності неприємностей. Вони просто зменшують ймовірність.

Екологічна кореляція - питання погоди

Сонячні системи піддаються впливу динамічних умов.

Раптові зміни освітленості можуть спричинити швидкі зміни струму. Ці коливання форми хвилі іноді нагадують сигнатури дуги для чутливих схем виявлення.

Запитай:

• Подорож відбувалася під час проходження хмар?
• Чи була різка зміна температури?
• Чи був вітер причиною руху кабелю?

Якщо сигнал тривоги постійно узгоджується з нестабільністю навколишнього середовища, це свідчить про несправність AFCI, а не про тривалу дугу.

Проте для підтвердження потрібна перевірка, а не припущення.

Зовнішні електричні шуми - фактор, якому не приділяється належної уваги

У промислових умовах високочастотні шуми від розташованого поруч обладнання можуть заважати виявленню дуги.

Великі двигуни, комутаційні пристрої та системи зі змінною швидкістю можуть створювати електричні перешкоди в загальних шляхах заземлення.

Якщо:

• Пошкоджень не виявлено
• Ізоляція суцільна
• Поїздки корелюють з роботою сусіднього обладнання

Тоді неприємне спрацьовування AFCI, спричинене електромагнітними перешкодами, стає реальним поясненням.

Саме тут ширша обізнаність про систему стає частиною професійного усунення несправностей AFCI.

Поведінка після скидання дугового замикання керованого сонячного інвертора

Після завершення перевірки та тестування виконайте належне скидання дугового замикання сонячного інвертора, дотримуючись процедур безпечного вимкнення та запуску.

Тоді спостерігайте.

Якщо система:

• Негайно відновлюється за стабільних умов → Ймовірна реальна проблема
• Працює нормально протягом декількох днів або тижнів → Ймовірно, несправність AFCI, що спричиняє спрацьовування сонячної батареї
• Тільки поїздки під час нестабільної погоди → Ймовірна чутливість, пов'язана з формою сигналу

Перезавантаження не є доказом наявності проблеми. Це діагностичний крок у більш масштабному розслідуванні.

Повторні негайні спрацьовування без спрацьовування на навколишнє середовище майже завжди вказують на справжню несправність.

Практична система прийняття рішень

Ось спрощений спосіб, яким досвідчені команди оцінюють ситуацію:

Але пам'ятайте - ця таблиця підтримує судження. Вона не замінює перевірку.

Скидання дугового замикання сонячного інвертора - найкращі практики

Багато техніків ставляться до перезавантаження як до рутинної дії. Це не повинно бути так.

Скидання дугового замикання сонячного інвертора не є рішенням проблеми. Це останній крок після валідації.

Контрольний список безпечного перезавантаження

• Переконайтеся у відсутності видимих пошкоджень
• Перевірте опір ізоляції
• Перевірте момент затягування клем
• Висновки за документами
• Дотримуйтесь послідовності вимкнення/ввімкнення

Кожне скидання дугового замикання сонячного інвертора слід реєструвати.

Якщо після багаторазових перезавантажень AFCI неприємне спрацьовування сонячної батареї продовжується, поглибте діагностику.

Запобігання неприємних спрацьовувань AFCI на сонячних батареях в нових установках

Профілактика розумніша, ніж нескінченне усунення несправностей.

Правильна організація кабелів

Уникайте крутих поворотів.
Уникайте натягу на роз'ємах.
Мінімізуйте петлі провідників.

Чистий монтаж зменшує майбутні неприємності, пов'язані з відключенням сонячної батареї AFCI.

Перевірка крутного моменту

Ослаблені клеми є однією з найбільших причин як справжніх дуг, так і неприємних відключень AFCI.

Завжди затягуйте до заданого моменту.

Цілісність заземлення

Погане заземлення може підвищити сприйнятливість до шумових перешкод AFCI, що спричиняють відключення сонячних батарей.

Надійне заземлення підвищує безпеку та стабільність фотоелектричної системи.

Комерційні системи та AFCI Nuisance Tripping Solar

У комерційних масивах масштаб збільшує все.

Більше струн.
Довші забіги.
Сильніший струм.

Що означає більшу ймовірність неприємного спрацьовування AFCI на сонячну батарею.

Для великих систем:

• Логічно сегментувати рядки
• Використовуйте правильну компоновку комбайна
• Тримайте електропроводку постійного струму впорядкованою

Чим чистіший макет, тим нижчий рівень перешкод.

Реальний польовий приклад

Теорія корисна, але ніщо так не пояснює неприємні спрацьовування AFCI, як реальна ситуація в польових умовах. Протягом багатьох років багато техніків стикалися з системами, які неодноразово вимикалися через сигналізацію дугового замикання, хоча масив виглядав абсолютно здоровим. Наступний приклад ілюструє, як структурований процес усунення несправностей AFCI може відокремити реальну небезпеку від помилкового спрацьовування, зберігаючи при цьому належні стандарти безпеки фотоелектричних систем.

Ситуація - повторні відключення дугових замикань у сонячний тиждень

Комерційна фотоелектрична система на даху середнього розміру працювала безперебійно протягом майже року. Потім, протягом тижня, система почала постійно вимикатися, спричинена неприємним спрацьовуванням сонячної сигналізації AFCI.

Кожне відключення виглядало однаково:

• Сонячний інвертор перестав виробляти електроенергію
• У системі моніторингу з'явилася тривога про дугове замикання
• Видобуток впав до нуля, поки систему не перезапустили

На перший погляд, ситуація виглядала серйозною. Дугові замикання можуть бути небезпечними, тому команда технічного обслуговування розглядала подію як потенційну проблему безпеки, а не відразу припустила, що це було несправність AFCI, яка відключила сонячну батарею.

Крок перший - Перегляд системних даних

Перш ніж піднятися на дах, технічні фахівці переглянули системні журнали. Дані про події з сонячного інвертора показали закономірність.

Основні спостереження включені:

• Поїздки відбувалися в післяобідні години
• Погода в цей час була мінливо хмарною
• Тривоги не завжди були прив'язані до однієї і тієї ж нитки

Ці дані дозволили припустити, що проблема може бути пов'язана з умовами навколишнього середовища, а не з пошкодженим провідником. Однак, оскільки безпека фотоелектричних систем є головним пріоритетом, команда продовжила дослідження, а не зробила поспішних висновків.

Крок другий - перевірка на місці

Далі був проведений детальний візуальний огляд масиву і проводки постійного струму.

Техніки перевірили:

• Всі роз'єми між модулями
• Прокладка кабелю під панелями
• Клеми комбінованої коробки
• Роз'єднувачі постійного струму

Під час цього огляду не було виявлено жодних очевидних пошкоджень. Не було ні слідів горіння, ні розплавлених з'єднувачів, ні слідів нагару. Якби сталося справжнє дугове замикання, зазвичай були б присутні певні докази.

Відсутність фізичних пошкоджень зробила більш вірогідним поясненням неприємне спрацьовування AFCI, але команда все одно продовжила повне усунення несправностей AFCI.

Крок третій - перевірка електричних з'єднань

Навіть якщо роз'єми виглядають неушкодженими, ослаблені або погано закріплені з'єднання можуть створювати електричні шуми, які імітують сигнатуру дуги.

Технічний персонал ретельно перевірив рівень затягування в декількох точках системи постійного струму. Один з'єднувальний затискач виявився злегка недозатягнутим. З'єднання не було ослаблене настільки, щоб спричинити видимі пошкодження, але й не було повністю надійним.

Такі з'єднання можуть створювати крихітні коливання струму. Ці коливання іноді спричиняють неприємні сонячні події AFCI, навіть якщо небезпечна дуга насправді не утворюється.

Затягнувши клему з потрібним моментом затягування, команда продовжила випробування.

Крок четвертий - Випробування опору ізоляції

Щоб виключити приховані пошкодження кабелю, були проведені випробування опору ізоляції на кожній нитці.

Результати були обнадійливими:

• Всі струни показали сильний опір ізоляції
• Струм витоку не виявлено
• Значення були узгоджені по всьому масиву

Ці результати підтвердили теорію про те, що система відчувала несправність AFCI, яка відключила сонячну батарею, а не справжню електричну несправність.

Проте, перш ніж відновити роботу, технічні фахівці дотрималися належної процедури.

Крок п'ятий - Виконання керованого скидання дугового замикання сонячного інвертора

Після завершення огляду та тестування команда виконала належне скидання дугового замикання сонячного інвертора.

Включно з процедурою перезавантаження:

1. Відключення живлення змінного струму
2. Розмикання роз'єднувачів постійного струму
3. Очікування розрядки внутрішніх конденсаторів
4. Подача живлення на сторону постійного струму
5. Відновлення живлення змінного струму

Виконання скидання дугового замикання сонячного інвертора в правильному порядку забезпечило безпечне повернення інвертора до роботи і відсутність основних несправностей.

Крок шостий - Моніторинг після перезапуску

Після скидання дугового замикання сонячного інвертора система відновила нормальну роботу.

Однак на цьому робота ще не була завершена. Правильне усунення несправностей AFCI завжди включає моніторинг після скидання.

Протягом наступних кількох днів технічні фахівці уважно спостерігали за даними системи. Масив продовжував виробляти енергію в нормальному режимі, і ніяких додаткових сигналів про дугові замикання не з'являлося.

Погодні умови в цей період моніторингу були схожими на ті, що спостерігалися під час попередніх відключень, включаючи прохідні хмари та швидку зміну освітленості. Незважаючи на це, система залишалася стабільною.

Це підтвердило, що попередні тривоги були справді неприємними сонячними подіями, спричиненими крайовим з'єднанням у комбінованій коробці AFCI.

Уроки з поля

Цей випадок висвітлює кілька важливих уроків для технічного персоналу та власників систем.

По-перше, ніколи не вважайте тривогу про дугове замикання нешкідливою. Кожна подія повинна розглядатися як потенційна проблема безпеки, поки не буде доведено протилежне. Такий підхід захищає безпеку фотоелектричних систем і гарантує, що реальні загрози не будуть проігноровані.

По-друге, навіть незначні недоліки монтажу можуть спричинити неприємні сонячні явища, які спричиняють спрацьовування AFCI. З'єднувач, який злегка недокручений або не повністю вставлений, може створювати електричні сигнатури, подібні до сигнатур справжньої дуги.

По-третє, структурований процес усунення несправностей AFCI має велике значення. Замість того, щоб здогадуватися, технічні фахівці дотримувалися логічної послідовності:

• Перегляд системних журналів
• Перевірте обладнання
• Перевірте електричні з'єднання
• Випробування ізоляції
• Виконання керованого скидання дугового замикання сонячного інвертора

Завдяки ретельному виконанню кожного етапу, першопричина була виявлена швидко і без зайвої заміни обладнання.

Останні думки про AFCI Nuisance Tripping Solar

Неприємні спрацьовування AFCI на сонячних батареях розчаровують. Це впливає на час безвідмовної роботи, дохід і моральний дух персоналу.

Але це також нагадування: системи захисту виконують свою роботу - іноді занадто ретельно.

Мета не в тому, щоб заглушити тривогу.

Мета полягає в тому, щоб створювати чистіші системи, виконувати більш розумне усунення несправностей AFCI, виконувати належні процедури скидання дугового короткого замикання сонячного інвертора та захищати довгострокову безпеку фотоелектричних систем.

Тому що, зрештою, найгірший результат - це не неприємна поїздка.

Це дуга, яка не була виявлена.

І це ризик, на який не повинен йти жоден професіонал.

Часті запитання - AFCI Nuisance Tripping Solar
