Інвертор не заряджає акумулятор: Реальні причини, способи усунення та практичні рішення

Якщо ви приземлилися тут, швидше за все, ви маєте справу з однією з найбільш неприємних проблем з електроживленням: інвертор не заряджає акумулятор.
Я бачив це в будинках, майстернях, автофургонах, автономних будиночках - скрізь, де тільки можна. Все виглядає нормально, інвертор вмикається, індикатори блимають, можливо, на екрані навіть з'являється напис “зарядка”... але відсоток заряду батареї не рухається. Звучить знайомо?

Дозвольте мені сказати наперед: коли з'являється проблема, що інвертор не заряджає батарею, це рідко буває випадково. Завжди є причина. І в більшості випадків її можна виправити, не замінюючи половину системи.

Ми поговоримо про поведінку сонячного інвертора, типові помилки, пропущені налаштування, стан акумулятора та практичні способи усунення несправностей, які ви можете зробити.

Чому “інвертор не заряджає акумулятор” - поширена проблема

Що насправді повинен робити інвертор

За своєю суттю, інвертор перетворює енергію постійного струму від акумулятора в корисну енергію змінного струму. Але сучасні системи - особливо сонячні інвертори - роблять набагато більше. Вони керують зарядкою, визначають пріоритетність джерел живлення, захищають батареї та контролюють навантаження.

Коли інвертор не заряджає батарею, це, як правило, означає, що логіка заряджання переривається десь у цьому ланцюжку.

Чому проблеми із зарядкою акумулятора трапляються частіше, ніж ми думаємо

Заряджання - найскладніше завдання, яке виконує інвертор. Воно включає в себе вимірювання напруги, обмеження струму, температурну компенсацію та захисне відключення. Одного неправильного параметра достатньо, щоб зарядка повністю припинилася.

Як зазвичай ігноруються ознаки раннього попередження

Повільна зарядка. Відсоток заряду акумулятора застряг на позначці 80%. Часте перемикання між режимами. Це все ранні ознаки того, що інвертор не заряджає батарею, які люди часто ігнорують, поки система не вийде з ладу повністю.

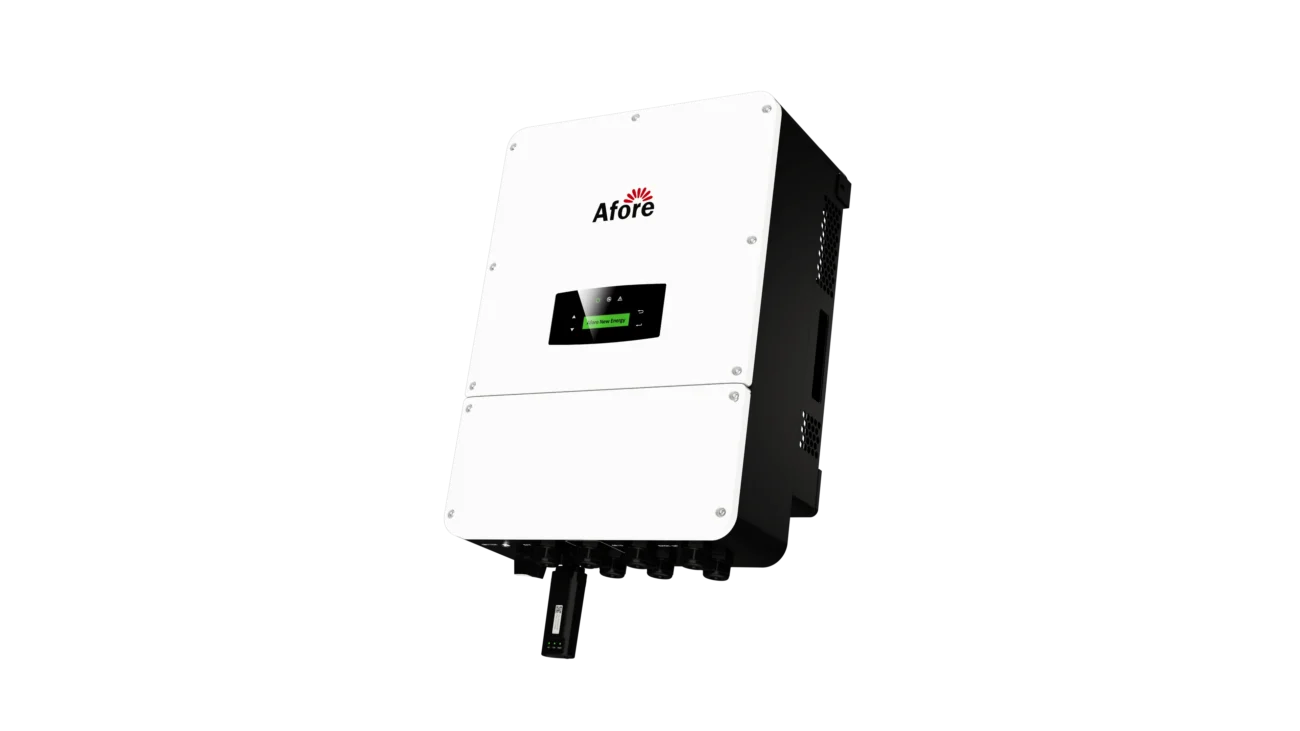

Розуміння того, як сонячний інвертор заряджає акумулятор

Базовий цикл заряджання, пояснений простою мовою

A сонячний інвертор зазвичай заряджає акумулятори поетапно: об'ємний, абсорбційний та плаваючий. Якщо пропустити будь-який етап або налаштувати його неправильно, зарядка може припинитися передчасно.

Ось чому багато користувачів думають, що інвертор зламався, коли насправді система вважає, що батарея вже “повна”.”

Зв'язок між входом постійного струму, виходом змінного струму та зарядкою акумулятора

Якщо інвертор перевантажений або надає пріоритет виходу змінного струму, заряджання акумулятора може бути обмежене або вимкнене. Я бачив безліч випадків, коли інвертор не заряджав акумуляторні батареї через надмірне навантаження в денний час.

Як сонячний інвертор вирішує, коли заряджати або припинити зарядку

Від цього залежать рішення про нарахування плати:

• Напруга акумулятора
• Доступність джерел вхідних даних
• Режим конфігурації
• Температура акумулятора

Пропустіть один з них, і бум-інвертор більше не буде заряджати батарею.

Найпоширеніші причини, через які інвертор не заряджає акумулятор

Коли люди стикаються з проблемою, що інвертор не заряджає батарею, перша реакція зазвичай така: “Мабуть, інвертор зламався”.”
Насправді це рідко буває повною історією.

З практичного досвіду, більшість збоїв у зарядці зводиться до кількох рецидивуючих порушників. Деякі з них очевидні, як тільки ви знаєте, де шукати. Інші - підступні, і ви можете витратити кілька днів, якщо перевіряєте не те, що потрібно.

Давайте розглянемо найпоширеніші причини - почнемо з найпростіших і будемо рухатися вгору.

Неправильне підключення акумулятора або ослаблені з'єднання

Це звучить просто, але через нього інвертор не заряджає батарею частіше, ніж через що-небудь інше.

З'єднання акумулятора може виглядати “добре” на перший погляд, але все одно вийти з ладу під навантаженням. Злегка ослаблені клеми, окислені кінці кабелю або погано обтиснуті наконечники - все це може блокувати зарядний струм. Інвертор може вмикатися, показувати нормальну напругу, але все одно відмовлятися заряджатися.

Ось як це відбувалося на моїх очах:

• Напруга акумулятора на дисплеї виглядає нормальною
• Піктограма зарядки з'являється на короткий час, а потім зникає
• Відсоток заряду акумулятора ніколи не збільшується

У багатьох випадках затягування клем або очищення від корозії негайно вирішує проблему, пов'язану з тим, що інвертор не заряджає акумулятор. Якщо ви перевіряєте тільки одну річ, почніть з цього.

Невідповідність напруги акумулятора

Невідповідність напруги - це тихий розрив угоди.

Якщо ваш інвертор розрахований на одну мережеву напругу, а акумуляторна батарея підключена по-іншому, заряджання просто не відбудеться. Логіка захисту інвертора вмикається і вимикає заряджання, щоб уникнути пошкодження.

Найпоширеніші сценарії включають:

• Інвертор 24В, підключений до батареї 12В
• Змішане розташування батарей створює нерівномірну загальну напругу
• Батареї з'єднані паралельно, якщо потрібно послідовне з'єднання

Це одна з тих ситуацій, коли інвертор не заряджає батарею, коли все “вмикається”, але насправді нічого не працює так, як повинно.

Завжди перевіряйте загальну напругу акумулятора мультиметром, а не тільки на етикетці акумулятора.

Несправний зарядний ланцюг всередині інвертора

Якщо підключення та напруга правильні, проблема може бути внутрішньою.

Усередині кожного інвертора є зарядний ланцюг, який відповідає за регулювання струму та напруги. Якщо ця ділянка пошкоджена, інвертор може працювати нормально, але не заряджати батарею.

Типові ознаки включають

• Інвертор живить навантаження, але ніколи не переходить у режим заряду
• Зарядка працює з перебоями, а потім перестає
• Повідомлення про помилки, пов'язані із заряджанням, але не виведенням

У цих випадках інвертор не заряджає батарею не через помилку користувача. Часто це результат стрибків напруги, перегріву або тривалого навантаження на компоненти зарядного пристрою.

Глибоко розряджені або пошкоджені акумулятори

Ось невтішна правда: іноді інвертор не заряджається, тому що не може.

Якщо акумулятор був глибоко розряджений занадто довго, його напруга може впасти нижче мінімального порогу виявлення інвертора. У цьому випадку інвертор навіть не розпізнає батарею як таку, що заряджається.

Це призводить до того, що класичний інвертор не заряджає батарею:

• Батарея розряджена
• Інвертор не заряджається, тому що напруга занадто низька
• Акумулятор залишається розрядженим

Старі батареї з внутрішніми пошкодженнями можуть поводитися так само. Вони можуть короткочасно показувати напругу, а потім розряджатися під дією зарядного струму.

Неправильно налаштовані параметри заряджання

Сучасні інвертори значною мірою залежать від програмних налаштувань, і одне неправильне значення може призвести до повної зупинки зарядки.

Поширені помилки конфігурації включають в себе:

• Неправильно вибрано тип батареї
• Встановлено занадто низький зарядний струм
• Зарядка вимкнена в налаштуваннях пріоритетів
• Неправильні значення напруги відключення або плаваючої напруги

Я бачив, як багато проблем з інверторами, які не заряджають батареї, вирішувалися простим переглядом налаштувань рядок за рядком. Ніяких інструментів, ніяких замін - просто ретельне налаштування.

Якщо ваш інвертор був нещодавно встановлений, оновлений або скинутий, налаштування завжди повинні бути наступною зупинкою після перевірки проводки.

Перевантаження або пріоритет навантаження, що запобігає зарядці

Цю причину часто не беруть до уваги.

Якщо інвертор зайнятий живленням великих навантажень, він може тимчасово призупинити або обмежити заряджання акумулятора. Деякі системи призначені для надання пріоритету вихідній потужності над зарядкою, особливо коли попит на електроенергію є високим.

Симптоми включають:

• Зарядка працює вночі, але не вдень
• Акумулятор заряджається тільки при відключеному навантаженні
• Зарядка припиняється щоразу, коли вмикаються прилади

У цих випадках проблема, що інвертор не заряджає батарею, не є несправністю - це конструктивне рішення. Зменшення навантаження або налаштування пріоритетів зазвичай вирішує проблему.

Обмеження, пов'язані з навколишнім середовищем та температурою

Батареї не люблять екстриму, і інвертори це знають.

Високі температури можуть спричинити зменшення швидкості заряджання, щоб запобігти перегріванню. Низькі температури уповільнюють хімічні реакції всередині акумулятора, роблячи заряджання неефективним або неможливим.

Якщо ваш інвертор не заряджає батарею тільки в дуже спекотний день або холодний ранок, причиною може бути температурна компенсація, а не апаратна несправність.

Чому ці причини мають значення

Розуміння цих поширених причин змінює спосіб усунення несправностей. Замість того, щоб здогадуватися або замінювати деталі наосліп, ви можете звузити проблему логічним шляхом.

У більшості реальних випадків, коли інвертор не заряджає батарею, це можна виправити:

• Механічні (з'єднання)
• Електричні (невідповідність напруги)
• Конфігураційні (налаштування)
• Або пов'язані з акумулятором - не з самим інвертором

Специфічні проблеми сонячних інверторів, які зупиняють зарядку акумулятора

Недостатнє надходження сонячної енергії під час низької сонячної активності

Сонячний інвертор не може заряджатися, якщо вхідна напруга занадто низька. Похмурі дні, затінення або неправильне підключення панелей - все це сприяє цьому.

Проблеми з контролером заряду

Багато сонячних інверторних систем мають вбудовані контролери заряду. Якщо ця секція виходить з ладу, заряджання припиняється, навіть якщо інвертор продовжує працювати.

Неправильний вибір режиму роботи сонячного інвертора

Неправильний вибір "спочатку мережа, потім сонце, потім батарея" - і ви побачите, що інвертор не заряджає батарею навіть тоді, коли все інше виглядає ідеально.

Конфлікти між пріоритетом мережі та пріоритетом акумулятора

Якщо живлення від мережі доступне, деякі системи навмисно припиняють заряджати батареї, щоб зменшити їхній знос.

Покрокове усунення несправностей, коли інвертор не заряджає акумулятор

Коли інвертор не заряджає батарею, гадати - найшвидший спосіб витратити час, а іноді й гроші.
Хороша новина полягає в тому, що більшість проблем із зарядкою можна швидко вирішити, якщо дотримуватися чіткого, логічного процесу.

Цей покроковий підхід базується на реальному усуненні несправностей, а не на теорії. Почніть з найпростіших перевірок і рухайтеся далі лише тоді, коли кожен крок буде підтверджено.

Крок 1 - Перевірте напругу акумулятора за допомогою мультиметра

Перш ніж торкатися інвертора, перевірте сам акумулятор.

Дисплеї можуть вводити в оману. Інвертор може показувати “акумулятор підключено”, навіть якщо фактична напруга занадто низька, щоб прийняти заряд. Це одна з найпоширеніших причин, чому інвертор не заряджає акумулятор.

Що робити?

• Виміряйте напругу акумулятора безпосередньо на клемах
• Порівняйте показання з номінальною напругою системи
• Перевірте ще раз через кілька хвилин, щоб побачити, чи не падає напруга під навантаженням

Якщо напруга значно нижча за норму, інвертор може навмисно відмовлятися заряджати акумулятор. У такому випадку проблема не в інверторі, а в стані акумулятора або його глибокому розряді.

Цей єдиний тест часто пояснює, чому інвертор не заряджає батарею протягом декількох хвилин.

Крок 2 - Перевірте кабелі, клеми та запобіжники

Коли напруга підтверджена, переходимо до фізичних з'єднань.

Ослаблені кабелі, корозія клем і частково перегорілі запобіжники - все це може перервати зарядний струм, але при цьому інвертор продовжуватиме працювати. Я бачив незліченну кількість випадків, коли все “виглядало добре”, але інвертор не заряджав батарею через одне слабке з'єднання.

На що звернути увагу:

• Теплі або знебарвлені кінці кабелю
• Окислення або корозія на клемах акумулятора
• Вбудовані запобіжники, які виглядають цілими, але не проходять випробування на безперервність

Навіть невеликий опір може заблокувати заряджання. Затягування та очищення з'єднань вирішило більше проблем з інверторами, які не заряджають батареї, ніж будь-яке програмне налаштування.

Крок 3 - Уважно перегляньте налаштування заряджання інвертора

Сучасні інвертори значною мірою залежать від конфігурації. Якщо налаштування неправильні, зарядка може бути обмежена або повністю вимкнена.

Саме тут багато людей застрягають, особливо після перезавантаження системи або встановлення. Проблема з інвертором, який не заряджає батарею, часто зводиться до одного пропущеного налаштування.

Ключові налаштування для перевірки:

• Вибір типу акумулятора
• Максимальний зарядний струм
• Опції ввімкнення/вимкнення зарядки
• Вимкнення напруги та плаваючі значення

Не поспішайте. Не вважайте, що значення за замовчуванням є правильними. Багато систем постачаються з консервативними або загальними значеннями, які не відповідають вашим налаштуванням батареї.

З досвіду, на неправильні налаштування припадає великий відсоток постійних скарг на те, що інвертор не заряджає батарею.

Крок 4 - Перевірте джерело зарядки по черзі

Інвертор може заряджатися від декількох джерел, але для усунення несправностей потрібна ізоляція.

Якщо всі входи сонячної батареї, мережі або генератора підключені одночасно, стає важко визначити, де саме відбувається несправність. При діагностиці проблем з інвертором, який не заряджає батарею, дуже важливий чистий тест.

Як правильно тестувати:

• Від'єднайте всі джерела заряджання, крім одного
• Активувати заряджання лише від цього джерела
• Спостерігайте за зміною напруги акумулятора з часом

Якщо зарядка працює з одним джерелом, але не з іншим, проблема не в інверторі, а у вхідному каналі або логіці управління.

Цей крок особливо важливий у системах, де користувачі вважають, що інвертор несправний, тоді як насправді джерело заряду неактивне або недостатнє.

Крок 5 - Зменшіть навантаження і спостерігайте за поведінкою зарядки

Навантаження має більше значення, ніж багато хто думає.

Якщо інвертор живить велике навантаження, заряджання може бути призупинено або суттєво обмежено. У деяких установках пріоритет виходу автоматично перекриває заряджання акумулятора.

Щоб перевірити це:

• Вимкніть або від'єднайте основні навантаження
• Відстежуйте індикатори заряду та напруги акумулятора
• Спостерігайте за змінами протягом 15-30 хвилин

Якщо заряджання починається після зменшення навантаження, проблема з інвертором, який не заряджає батарею, пов'язана з навантаженням, а не з апаратною несправністю.

Цей крок часто дивує користувачів, оскільки інвертор виглядає справним, але зарядка ніколи не відбувається за нормальних умов використання.

Крок 6 - Перевірте температуру та умови навколишнього середовища

Поведінка зарядки змінюється з температурою.

Висока температура може призвести до спрацьовування захисних обмежень, які зменшують або припиняють заряджання. Холодне середовище уповільнює хімічні реакції в акумуляторі, створюючи враження, що інвертор не заряджає акумулятор, хоча насправді він захищає систему.

Зверніть увагу:

• Температура акумулятора
• Вентиляція навколо інвертора
• Раптові падіння рівня заряду під час екстремальних погодних умов

Фактори навколишнього середовища не завжди спричиняють постійні проблеми, але вони часто пояснюють періодичні скарги на те, що інвертор не заряджає батарею.

Крок 7 - Шукайте коди помилок або попереджувальні індикатори

Нарешті, не ігноруйте те, що інвертор намагається вам сказати.

Повідомлення про помилки, попереджувальні індикатори або коди стану часто вказують безпосередньо на проблеми, пов'язані із зарядкою. Багато користувачів пропускають цей крок і поспішають з висновками.

Загальні індикатори включають

• Нарахування відключених попереджень
• Сповіщення про захист акумулятора
• Перегрів або несправності напруги

Занотуйте ці попередження перед тим, як щось скидати. Вони надають цінні підказки і допомагають уникнути повторення проблем, пов'язаних з тим, що інвертор не заряджає акумулятор.

Причини, через які інвертор не заряджає акумулятор, пов'язані з акумулятором

Вік акумулятора та природна деградація

Старі акумулятори приймають менше заряду. Інвертор може вважати, що зарядка завершена, хоча це не так.

Сульфатація та внутрішній опір

Сульфатні батареї швидко показують напругу, але майже не зберігають енергію - класичний інвертор не заряджає батарею, що призводить до плутанини.

Неправильний вибір типу батареї

Свинцево-кислотні, літієві, гелеві - кожен з них потребує різного режиму заряджання.

Вплив температури на поведінку зарядки

Холодні батареї заряджаються повільно. Гарячі батареї спрацьовують на межі безпеки.

Як запобігти проблемам із зарядкою інверторних акумуляторів у майбутньому

Якщо ви вже стикалися з ситуацією, коли інвертор не заряджає батарею, ви, мабуть, не хочете, щоб це сталося знову. Хороша новина полягає в тому, що більшості збоїв зарядки можна запобігти.

Профілактика - це не про складні оновлення або дорогі компоненти. Вона полягає у звичках, конфігурації та розумінні того, як ваша система поводиться з часом. Наведені нижче практики безпосередньо випливають з реального використання та довготривалого обслуговування системи.

Регулярний огляд і технічне обслуговування

Регулярні перевірки - найефективніший спосіб запобігти несподіваній появі проблеми, пов'язаної з тим, що інвертор не заряджає батарею.

Акумуляторні та інверторні системи працюють під постійним електричним навантаженням. Невеликі проблеми - ослаблені з'єднання, корозія, перегрів - непомітно зростають, поки зарядка раптово не припиниться.

Практична рутина технічного обслуговування повинна включати в себе наступне:

• Перевірка герметичності клем акумулятора кожні кілька місяців
• Очищення окислення або залишків від з'єднань
• Перевірка кабелів на наявність теплових пошкоджень або жорсткості
• Перевірка справності запобіжників і вимикачів

Ці перевірки займають лічені хвилини, але запобігають багатогодинному пошуку та усуненню несправностей. З досвіду, багатьох випадків, коли інвертори не заряджають батареї, можна було б уникнути за допомогою простих періодичних перевірок.

Правильний вибір розміру інвертора та акумулятора

Малогабаритні системи частіше виходять з ладу, і проблеми із зарядкою часто є першим симптомом.

Якщо інвертор постійно працює на межі своїх можливостей, заряджання стає другорядним. З часом це призводить до хронічних проблем із зарядкою акумуляторів, особливо в періоди високого навантаження.

Щоб зменшити ризик:

• Переконайтеся, що ємність акумулятора відповідає щоденному використанню енергії
• Уникайте тривалої роботи інвертора під максимальним навантаженням
• Залиште місце для виходу та зарядки

Правильно підібрані системи працюють прохолодніше, заряджаються більш стабільно і мають менше перебоїв у зарядці акумулятора.

Розумні поради щодо конфігурації сонячних інверторних систем

Конфігурація має таке ж значення, як і апаратне забезпечення.

Багато користувачів налаштовують систему один раз і більше ніколи не повертаються до налаштувань. З часом стиль використання змінюється, акумулятори старіють, а умови навколишнього середовища змінюються. Якщо налаштування залишаються статичними, ймовірність того, що інвертор не заряджає батарею, зростає.

Корисні звички конфігурації включають в себе:

• Перегляд параметрів тарифікації щонайменше раз на рік
• Регулювання струму заряду в міру старіння акумуляторів
• Переконайтеся, що вибраний тип батареї все ще відповідає встановленим батареям
• Підтвердження відповідності пріоритету зарядки фактичному використанню

У системах, що використовують сонячний інвертор, цей крок особливо важливий. Сезонні коливання сонячного світла можуть вплинути на поведінку зарядки достатньо сильно, щоб викликати плутанину, якщо не переглянути налаштування.

Контролюйте стан акумулятора до того, як з'являться проблеми

Акумулятори рідко виходять з ладу раптово. Вони подають попереджувальні сигнали задовго до того, як проблема з інвертором, який не заряджає батарею, стане очевидною.

Ранні індикатори включають

• Повільніший час заряджання
• Напруга акумулятора падає швидше, ніж зазвичай
• Зарядка припиняється раніше, ніж очікувалося

Відстеження напруги та основних тенденцій продуктивності допомагає виявити погіршення стану батареї на ранній стадії. Коли батареї обслуговуються проактивно, проблеми із зарядкою набагато рідше загострюються.

Уникайте глибокого розряду та хронічного перевантаження

Повторне глибоке розрядження скорочує термін служби акумулятора і збільшує ймовірність відмови від заряджання.

Якщо батареї занадто часто опускаються нижче безпечних порогів, інвертори можуть взагалі припинити заряджання як захисний захід. Це призводить до знайомої скарги на те, що інвертор не заряджає батарею.

Запобігайте цьому:

• Налаштування консервативних низьковольтних відключень
• Зменшення несуттєвих навантажень у періоди низької потужності
• Уникайте тривалої роботи з критично низьким рівнем заряду акумулятора

Збалансоване використання захищає як інвертор, так і акумуляторну батарею.

Враховуйте умови навколишнього середовища

Спека і погана вентиляція непомітно знижують ефективність зарядки.

Високі температури збільшують внутрішній опір і викликають спрацьовування захисних обмежень, тоді як холодне середовище сповільнює хімічну реакцію акумулятора. І те, і інше може призвести до того, що інвертор не буде заряджати батарею, і це буде важко діагностувати пізніше.

Профілактичні кроки включають в себе:

• Забезпечення достатнього повітряного потоку навколо інвертора
• Уникати впливу прямих сонячних променів
• Захист акумуляторів від надмірного холоду або спеки

Стабільні умови експлуатації призводять до стабільної зарядки.

Заключні думки

Проблема з інвертором, який не заряджає батарею, може здатися нездоланною - але це рідко буває так. За допомогою правильних перевірок, трохи терпіння і чіткого розуміння того, як насправді працює ваш сонячний інвертор, більшість проблем можна вирішити.

Поширені запитання про те, чому інвертор не заряджає акумулятор
