Інвертори для зовнішнього використання з класом захисту IP66: захист сонячних батарей від суворих погодних умов

Інвертори для зовнішнього монтажу з класом захисту IP66 застосовуються у випадках, коли комерційні та промислові фотоелектричні системи потребують надійного перетворення електроенергії в умовах відкритого простору. У багатьох комерційних та промислових проєктах інвертор більше не захищений у спеціально відведеному електричному приміщенні. Він може бути встановлений на даху заводу, під навісом для автомобілів, поруч із наземною фотоелектричною установкою, на будівлі ферми або поблизу промислового об’єкта, де пил, вологість, дощ, вода для миття та частинки в повітрі є частиною звичайних умов експлуатації.

Для EPC-компаній, монтажників, системних інтеграторів, дистриб’юторів та власників комерційних проєктів, професійні виробництво сонячних інверторів завдяки чому стандарт IP66 стає чимось більшим, ніж просто маркування на корпусі. Це впливає на те, де можна встановити інвертор, як прокладається електропроводка системи, наскільки легко технічним фахівцям здійснювати його обслуговування, який рівень екологічного ризику несе проект, а також наскільки впевнено власник об’єкта може планувати довгострокову експлуатацію. Правильно підібраний зовнішній фотоелектричний інвертор може зменшити складність допоміжних систем та уникнути створення зайвої внутрішньої інфраструктури. Неправильно підібраний або неправильно встановлений інвертор може спричинити суперечки щодо гарантії, повторні виклики на об’єкт, втрати виробництва та зайві витрати протягом життєвого циклу.

Ключове питання полягає не просто в тому, чи є IP66 “кращим” за інший клас захисту. Більш корисним є питання, чи відповідає IP66 екологічним ризикам проекту, вимогам до електромережі, тепловим умовам, стратегії обслуговування та фінансовій моделі. Логістичний склад у помірному кліматі може мати інші потреби, ніж прибережний завод, запилений сільськогосподарський об’єкт або наземна комерційна сонячна електростанція в жаркому регіоні. Клас захисту корпусу є важливим, але його слід оцінювати разом із тепловим проектуванням, електричним захистом, відповідністю вимогам мережевих стандартів, моніторингом, якістю монтажу та підтримкою постачальника.

У цьому посібнику пояснюється, що означає стандарт IP66 для корпусів сонячних інверторів, у яких випадках його застосування є необхідним, як він відрізняється від стандартів IP65 та IP67, а також як професійним покупцям слід оцінювати рішення для сонячних інверторів із захистом IP66, призначені для дахових, наземних, навісних, промислових, сільськогосподарських та розподілених комерційних фотоелектричних проектів.

Чому інвертори для зовнішнього монтажу зі ступенем захисту IP66 мають важливе значення при прийнятті рішень щодо комерційних фотоелектричних систем

Щоб повністю усвідомити його практичну цінність для комерційних сонячних проектів, необхідно детально розібратися з визначенням, сферою застосування та реальними обмеженнями стандарту корпусів класу захисту IP66.

Що означає стандарт IP66 для корпусу сонячного інвертора

IP66 — це клас захисту від проникнення, визначений згідно з IEC 60529. Перша цифра характеризує захист від твердих предметів та пилу, причому пилонепроникність повністю перевірена за офіційними умовами випробувань згідно з IEC 60529. Перша цифра “6” означає, що корпус є пилонепроникним за умов стандартного випробування. Друга цифра характеризує захист від води. Друга цифра “6” означає, що корпус захищений від потужних струменів води з будь-якого напрямку за визначених умов випробувань із використанням сопла діаметром 12,5 мм, струменя води з високою швидкістю потоку, фіксованої визначеної відстані та стандартизованої тривалості випробувань відповідно до IEC 60529; цей клас захисту не еквівалентний промисловому миттю під тиском або повному зануренню обладнання у воду.

Для сонячного інвертора це означає, що його корпус спроектований так, щоб витримувати проникнення пилу та сильні струмені води в умовах випробувань згідно з IEC 60529 краще, ніж багато корпусів для зовнішнього монтажу з нижчим класом захисту. З практичної точки зору використання фотоелектричних систем у комерційних та промислових умовах, фотоелектричний інвертор класу IP66 для зовнішнього монтажу підходить для багатьох відкритих місць установки, де очікуються дощ, пил, що розноситься вітром, мийні розчини та загальне забруднення зовнішнього середовища.

Однак стандарт IP66 має свої обмеження. Він не означає, що інвертор можна занурювати у воду, а також не дозволяє автоматично проводити миття під тиском з близької відстані, хімічне очищення, очищення парою або тривале перебування у стоячій воді. Це не означає, що пристрій є корозієстійким, хімічно стійким, захищеним від солоного туману, захищеним від затоплення або не потребує технічного обслуговування. Це також не компенсує неправильні методи монтажу, такі як неправильно затягнуті кабельні вводи або пошкоджені прокладки. Клас захисту IP66 дійсний лише для правильно зібраного корпусу з належним чином встановленими кабельними вводами, герметичними комунікаційними портами та цілими, непошкодженими прокладками. Для професійних покупців це розрізнення має значення, оскільки надмірна залежність від загального класу захисту IP може призвести до хибних припущень під час проектування, закупівлі та передачі обладнання.

Спрощене порівняння є корисним під час обговорення технічних характеристик із зацікавленими сторонами проекту.

Згідно з північноамериканськими стандартами щодо корпусів, клас захисту IP66 значною мірою відповідає класам NEMA Type 4 та NEMA Type 4X, що стосуються захисту обладнання, призначеного для зовнішнього використання, хоча незначні відмінності у вимогах до матеріалів та корозійної стійкості залишаються в різних стандартах. Важливо зазначити, що IP66 є класифікацією за результатами випробувань, а не повною гарантією експлуатаційних характеристик у конкретних умовах навколишнього середовища. Цю класифікацію слід розглядати разом з інструкцією виробника щодо монтажу, діапазоном робочих температур, способом охолодження, інформацією щодо корозії, умовами гарантії та допустимими умовами монтажу.

Як ступінь захисту IP66 забезпечує практичну цінність проекту

Зовнішні інвертори класу захисту IP66 демонструють найбільшу ефективність у тих випадках, коли проектна концепція передбачає розміщення обладнання для перетворення електроенергії поблизу фотоелектричної батареї без необхідності будівництва окремого приміщення для інверторів або захищеного корпусу. Така ситуація часто зустрічається в системах на дахах комерційних та промислових об’єктів, комерційних навісах для автомобілів, промислових наземних проектах, сільськогосподарських фотоелектричних об’єктах, логістичних парках, водоочисних спорудах, інфраструктурі гірничодобувної галузі та портфелях розподіленої генерації.

На дахах заводів інвертори можуть піддаватися впливу дощу, пилу, високої температури на даху та періодичного миття. У логістичних парках та на складах місткість внутрішніх електричних приміщень може бути обмеженою, тому комерційні сонячні ланцюгові інвертори, призначені для зовнішнього монтажу, можуть спростити процес розгортання. На фермах та об’єктах агробізнесу обладнання може стикатися з пилом, забрудненнями у повітрі, пов’язаними з добривами, вологістю, умовами утримання тварин або прибиранням поблизу. У прибережних або промислових районах вологість та частинки у повітрі можуть підвищити важливість цілісності корпусу та вибору матеріалів.

Переваги не обмежуються лише екологічними аспектами. Встановлення на відкритому повітрі дозволяє скоротити довжину кабелів постійного струму, зменшити потребу у виділенні спеціального приміщення всередині будівлі та забезпечити модульну архітектуру системи. Наприклад, EPC-підрядник, який проектує кілька дахових фотоелектричних систем потужністю 250 кВт для комплексу складських будівель, може віддати перевагу розподіленим зовнішнім струнним інверторам, встановленим поблизу зон сонячних батарей, замість довгих трас кабелів постійного струму, що ведуть до єдиного приміщення всередині будівлі. Це може спростити проектування ланцюгів, покращити ізоляцію несправностей та зробити майбутнє розширення більш повторюваним.

Водночас розміщення обладнання на відкритому повітрі змінює плани обслуговування. Встановлений на даху сонячний інвертор, захищений від атмосферних впливів, все одно повинен бути доступним для технічних фахівців. Він повинен мати безпечні проходи, достатній вільний простір, належну міцність кріплення та відповідні точки ізоляції. Ступінь захисту IP66 допомагає захистити обладнання від проникнення води та пилу, але не усуває необхідності у забезпеченні практичного доступу для експлуатації та технічного обслуговування.

Як клас захисту корпусу впливає на ризики, пов’язані з EPC, та результати післяпродажного обслуговування

Для EPC-компаній та дистриб’юторів клас захисту корпусу безпосередньо впливає на рівень ризику проекту. Проникнення вологи, забруднення пилом, корозія, зношення роз’ємів та термічні навантаження є типовими причинами несправностей інверторів у суворих умовах зовнішнього монтажу. Інвертор із класом захисту IP66 при правильному монтажі дозволяє зменшити ймовірність потрапляння пилу та води всередину корпусу, що допомагає обмежити кількість передчасних відмов та уникнути повторних виїздів на об’єкт.

Однак багато проблем, пов’язаних із проникненням вологи, зумовлені саме монтажем, а не конструкцією пристрою. Пристрій із класом захисту IP66, визначеним у лабораторних умовах, може втратити свої характеристики, якщо монтажники використовують кабельні вводи неправильного розміру, залишають незакритими невикористовувані комунікаційні порти, прокладають кабельний канал таким чином, що вода потрапляє всередину корпусу, пошкоджують прокладку під час обслуговування або встановлюють інвертор у положенні, що не відповідає дозволеному. У такому випадку пред’явити претензії за гарантією може бути складно, оскільки клас захисту діє лише тоді, коли виріб встановлено відповідно до інструкцій виробника.

Саме тому компанії, що здійснюють проектування, закупівлю та монтаж (EPC), повинні розглядати стандарт IP66 як частину більш широкої системи забезпечення якості. Ця специфікація має підкріплюватися контрольними списками для монтажу, записами про моменти затягування, фотодокументацією, звітами про введення в експлуатацію та навчанням технічного персоналу. Для дистриб'юторів результати післяпродажного обслуговування залежать не лише від продажу продукту, стійкого до атмосферних впливів, а й від того, чи допоможуть вони монтажникам зрозуміти вимоги щодо герметизації, кріплення та обслуговування, які забезпечують збереження класу захисту в умовах експлуатації.

Коли стандарт IP66 може бути необхідним, а не просто бажаним

Ступінь захисту IP66 може бути необхідною вимогою, якщо інвертор буде встановлено у повністю відкритих місцях на відкритому повітрі, де можливі сильні дощі, пил, що розноситься вітром, висока вологість, регулярне миття поблизу або обмежений захист від негоди. Його також часто обирають у запилених промислових зонах, сільськогосподарських умовах, прибережних об’єктах та наземних системах комерційного та промислового призначення, де обладнання безпосередньо піддається впливу погодних умов.

У інших проектах клас захисту IP66 може бути корисним, але не є обов’язковим. Для захищеного технічного приміщення на даху, сухого внутрішнього електричного приміщення або установки під захисним навісом може бути достатньо застосувати іншу стратегію захисту корпусу, залежно від місцевих норм та рекомендацій виробника. Інвертори класу захисту IP65 для зовнішнього монтажу широко використовуються в багатьох комерційних фотоелектричних системах і можуть бути придатними там, де не передбачається вплив потужних струменів води. Системи, призначені для внутрішнього монтажу, можуть залишатися доцільними, якщо обладнання встановлено в контрольованому електричному приміщенні з належною вентиляцією, контролем доступу та захистом від впливу навколишнього середовища.

Рішення має ґрунтуватися на оцінці ризиків на місці установки, а не на припущенні, що найвищий видимий клас захисту завжди є найкращим вибором. Вищий клас захисту корпусу може призвести до збільшення витрат і вплинути на проектування системи охолодження. І навпаки, вибір захисту з недостатніми характеристиками може підвищити ризик виходу з ладу та витрати на обслуговування. Правильний підхід полягає в тому, щоб задокументувати умови експлуатації на об’єкті, визначити ймовірні фактори впливу та вибрати клас захисту корпусу інвертора в рамках загального проектування системи. Клас захисту IP66 слід використовувати як один із факторів при оцінці ризиків на об’єкті, а не як універсальну специфікацію.

Матриця прийняття рішень щодо ризиків на об’єкті

Інвертори для зовнішнього монтажу класу захисту IP66, стандарти захисту та граничні параметри навколишнього середовища

При виборі сонячних інверторів для зовнішнього встановлення розуміння різних класів захисту за стандартом IP, граничних значень теплових характеристик, стійкості до впливу навколишнього середовища та галузевих сертифікатів має вирішальне значення для забезпечення довгострокової надійності системи в суворих умовах експлуатації.

IP65, IP66 та IP67: як вибрати корпус для зовнішнього фотоелектричного інвертора

Під час закупівлі часто порівнюють класи захисту IP65, IP66 та IP67, однак вони стосуються різних сценаріїв експлуатації. Клас IP65 забезпечує захист від проникнення пилу та від струменів води. Клас IP66 також забезпечує захист від проникнення пилу, але має вищий рівень захисту від струменів води. Клас IP67 стосується тимчасового занурення у воду за визначених умов.

У фотоелектричних системах стандарт IP67 не завжди є кращим за IP66. Інвертори виділяють тепло і потребують надійного відведення тепла. Конструкція, оптимізована для захисту від занурення, може виявитися не найпрактичнішою для потужного обладнання перетворення енергії, яке потребує повітряного потоку, радіаторів або доступних для обслуговування інтерфейсів. Аналогічно, сонячний інвертор із класом захисту IP66 може краще підходити для відкритих умов установки на даху або на землі, ніж корпус із нижчим класом захисту, але лише за умови, що він також відповідає вимогам щодо тепловідведення, електрики, підключення до мережі та обслуговування.

При проектуванні систем для комерційного та промислового застосування “найкращий” клас захисту залежить від орієнтації установки, очікуваних погодних умов, методів очищення, ризику затоплення, місця монтажу та процедур технічного обслуговування. Якщо існує реальна загроза тимчасового затоплення, рішення може виявитися не таким простим, як вибір класу захисту IP67. Більш надійний підхід може передбачати підняття обладнання вище рівня затоплення, поліпшення дренажу, переміщення електричної інфраструктури та дотримання місцевих правил електробезпеки.

Чому стандарт IP66 не замінює правильне теплотехнічне проектування

Сонячний інвертор перетворює постійний струм від фотоелектричних модулів на змінний струм для об’єкта або електромережі. Навіть високоефективне обладнання виділяє тепло. У системах комерційного та промислового призначення теплові характеристики є одним із найважливіших факторів, що впливають на продуктивність, оскільки висока температура навколишнього середовища може призвести до зниження номінальних параметрів, зменшення вихідної потужності та прискореного зносу компонентів.

Корпус класу захисту IP66 повинен забезпечувати захист від проникнення пилу та води, але при цьому потребує ефективного відведення тепла. Залежно від конструкції, це може здійснюватися за допомогою радіаторів, природної конвекції, герметичних теплових каналів, примусового охолодження або контрольованого потоку повітря через захищені канали. Поширеною помилкою є розгляд класу захисту корпусу як головного чинника надійності, при цьому ігноруючи вплив прямих сонячних променів, температуру поверхні даху, недостатній простір, заблоковані радіатори або погану вентиляцію.

У рамках комерційних фотоелектричних проєктів слід запитувати офіційні криві зниження номінальної потужності залежно від температури навколишнього середовища, порівнювати продуктивність при 40 °C, 45 °C, 50 °C та 60 °C, а також перевіряти, чи номінальна потужність підтверджена в умовах прямого сонячного опромінення чи лише в затінених умовах; проекти також повинні враховувати компроміси між конструкціями з вентиляторним охолодженням та без нього, вплив температури поверхні даху та необхідний зазор для відведення тепла, а також діапазон робочих температур інвертора, обмеження щодо висоти над рівнем моря, метод охолодження та вимоги до відстані між установками. Значення максимальної ефективності є корисними, але вони не пояснюють, як інвертор поводиться при температурі навколишнього середовища 45 °C на темній поверхні даху або в режимі роботи з частковим навантаженням протягом довгого літнього дня. Для моделювання врожайності профіль зниження номінальної потужності може бути настільки ж важливим, як і показник пікової ефективності.

Невелика технічна таблиця може допомогти проектним командам порівняти потрібні показники.

Сонячний інвертор, стійкий до атмосферних впливів, але продуктивність якого в місцевих кліматичних умовах значно знижується, може виявитися економічно невигідним, навіть якщо рівень захисту корпусу є відмінним. Тому захист корпусу та тепловий дизайн необхідно оцінювати комплексно.

Ризик утворення конденсату в герметичних зовнішніх електричних шафах

Герметичні корпуси інверторів класу захисту IP66 все ще піддаються ризику утворення внутрішнього конденсату, що зумовлено насамперед добовими коливаннями температури, які спричиняють коливання вологості всередині закритого корпусу. Вологе зовнішнє повітря, яке потрапляє всередину корпусу під час монтажу, також може спричинити тривалі проблеми з конденсатом. Покупці та монтажники повинні перевіряти технічні характеристики виробника щодо вентиляційних отворів із повітропроникною мембраною або пристроїв вирівнювання тиску, призначених для регулювання внутрішньої вологості. Системи відведення вологи можна використовувати лише суворо відповідно до офіційних інструкцій виробника, щоб не порушити цілісність захисту від проникнення за стандартом IP66.

Корозійна стійкість, вплив ультрафіолетового випромінювання та вибір матеріалів

Ступінь водонепроникності IP66 не означає автоматично стійкості до корозії. Це особливо важливо для об’єктів, розташованих у прибережних районах, а також у промислових, сільськогосподарських зонах та місцях, що піддаються впливу хімічних речовин. Повітря, насичене солями, аміак, добрива, промислові викиди та інтенсивне ультрафіолетове випромінювання можуть з часом призвести до руйнування матеріалів. Прокладки можуть затвердіти, покриття — пошкодитися, кріпильні елементи — піддатися корозії, а кабельні вводи можуть стати слабкими місцями.

Професійні закупівельники повинні перевіряти матеріали корпусу, технічні характеристики покриття, матеріали прокладок, номінальні параметри з’єднувачів, матеріали кріпильних елементів, а також будь-які зазначені обмеження щодо прибережних або корозійних середовищ. У відповідних випадках перед затвердженням тендеру слід перевірити результати випробувань у соляному тумані або соляному тумані, стійкість до УФ-випромінювання, відповідність категорії корозії за стандартом ISO 12944 та рекомендації щодо впливу хімічних речовин. Це особливо важливо для дистриб’юторів та EPC-підрядників, що працюють у різних регіонах, оскільки рівні впливу значно відрізняються між прибережними зонами, промисловими коридорами, сільськогосподарськими об’єктами та хімічними заводами; при встановленні обладнання на узбережжі необхідно чітко враховувати відстань до берегової лінії, щоб мінімізувати деградацію від солоного повітря.

Вибір матеріалів також впливає на довгострокову експлуатаційну надійність. Покупці повинні перевіряти марку кріпильних елементів із нержавіючої сталі, якість покриття алюмінієвого корпусу та стійкість прокладок до впливу ультрафіолетового випромінювання, озону, аміаку та промислових хімікатів. Для прибережних або морських умов експлуатації інвертори повинні відповідати стандартам покриття класу C5-M або морського класу. Якщо кріпильні елементи піддаються корозії або з’єднувачі зношуються, проведення планового технічного обслуговування стає повільнішим і ризикованішим. Якщо прокладки недоступні як запасні частини, навіть незначне технічне обслуговування може поставити під загрозу цілісність корпусу. Ці деталі рідко згадуються в загальних порівняннях продуктів, але вони мають велике значення в реальному управлінні активами.

Покупці обладнання для прибережних проектів повинні активно вимагати від виробника офіційну класифікацію за категоріями корозії, офіційні результати випробувань у соляному тумані, затверджену безпечну відстань від берегової лінії під час монтажу, а також детальний перелік винятків із гарантії для умов експлуатації в прибережних районах із високим вмістом солі.

Відповідні стандарти та сертифікати, які необхідно перевірити

Ступінь захисту IP66 — це лише одна зі складових кваліфікації інверторів. При професійних закупівлях покупці повинні перевіряти відповідність вимогам стандартів безпеки, стандартів електромереж, регіональних дозволів та будівельних норм. Класифікацію ступенів захисту від проникнення рідини та пилу визначає стандарт IEC 60529. Стандарт IEC 62109 широко використовується як орієнтир щодо безпеки перетворювачів електроенергії, що застосовуються у фотоелектричних системах. Класифікації корпусів за стандартами IP та NEMA не є повністю взаємозамінними в реальних проектних специфікаціях, тоді як тип NEMA 4X є особливо актуальним для об’єктів, що вимагають підвищеної корозійної стійкості до вологи та забруднень у повітрі. Вимоги до підключення до електромережі варіюються залежно від ринку та енергопостачальної компанії й охоплюють запобігання утворенню ізольованих островів, реакцію на зміни напруги та частоти, регулювання реактивної потужності, поведінку під час перехідних процесів, обмеження експорту електроенергії та якість електроенергії.

Залежно від регіону призначення, у документації може знадобитися підтвердити відповідність вимогам CE, місцевим правилам експлуатації електромереж, національним електротехнічним нормам, вимогам енергопостачальних компаній щодо підключення до мережі або регіональним стандартам, таким як IEEE, UL 1741, IEEE 1547, VDE, G98/G99, AS/NZS чи іншим нормам, характерним для конкретного ринку. UL 1741 та IEEE 1547 є ключовими стандартами для перевірки відповідності зовнішніх сонячних інверторів вимогам підключення до електромережі США. Конкретні вимоги залежать від юрисдикції, розміру системи, напруги підключення та політики енергопостачальної компанії.

Для EPC-компаній така перевірка має відбуватися на ранніх етапах. Вибір інвертора, який здається технічно придатним, але не має необхідного сертифіката відповідності мережевим нормам, може призвести до затримки отримання дозволів, необхідності перепроектування або послаблення конкурентоспроможності пропозиції на тендері. У міжнародних закупівлях одна й та сама апаратна платформа може мати різний статус сертифікації в різних країнах, тому сертифікати слід перевіряти з урахуванням конкретної моделі, версії прошивки та ринку.

Технічні критерії відбору для проектів з установки фотоелектричних інверторів на відкритому повітрі

При виборі зовнішніх інверторів із класом захисту IP66 для комерційних та промислових фотоелектричних проектів надзвичайно важливо оцінити основні технічні характеристики та придатність до використання з урахуванням низки ключових аспектів.

Особливості використання струнних, гібридних та центральних інверторів при встановленні на відкритому повітрі

У комерційних фотоелектричних проектах зазвичай використовуються архітектури на основі ланцюгових, гібридних або центральних інверторів. Інвертори для зовнішнього монтажу з класом захисту IP66 особливо поширені в конструкціях ланцюгових інверторів, оскільки вони дозволяють здійснювати розподілене встановлення поблизу зон фотоелектричних масивів. Це дозволяє скоротити довжину кабелів постійного струму, спростити групування ланцюгів та покращити ізоляцію несправностей. Для дахових, навісних та середньомасштабних наземних систем розподілена архітектура комерційних сонячних ланцюгових інверторів часто забезпечує гнучкість та спрощує поетапне розгортання.

Гібридні інвертори додати можливість інтеграції акумуляторних батарей — або безпосередньо через з’єднання постійного струму, або в рамках більш широкої архітектури систем накопичення енергії. Такі системи можуть бути привабливими для комерційних користувачів, які прагнуть згладжувати пікові навантаження, забезпечити резервне живлення, керувати платою за споживання або оптимізувати власне споживання. Однак вибір гібридної системи вимагає глибшого аналізу сумісності акумуляторних батарей, засобів управління енергією, проектування резервного навантаження, правил роботи енергомережі та можливостей майбутнього розширення.

Архітектура з центральним інвертором може залишатися придатною для великих наземних або промислових проектів, де перевагу надають блокам високої потужності, інтеграції середньої напруги та централізованим стратегіям експлуатації та технічного обслуговування. У таких системах захист корпусів може забезпечуватися за допомогою інверторних станцій, придатних для зовнішнього використання, рішень на рамах або спеціальних укриттів. Вибір правильної архітектури залежить від розміру системи, планування майданчика, моделі експлуатації та технічного обслуговування, точки підключення до мережі та фінансових пріоритетів. При виборі гібридного інвертора також необхідно переконатися, що інвертор у поєднанні з акумуляторною батареєю або спеціальний блок PCS оснащений відповідним захистом корпусу, придатним для відкритого монтажу на майданчику.

Номінальна потужність, кількість MPPT та гнучкість входу постійного струму

У разі проектів для комерційного та промислового сектору (C&I) підбір потужності інвертора — це не лише відповідність номінальній потужності, зазначеній на табличці. Підрядники, що виконують роботи за принципом «проектування-закупівля-будівництво» (EPC), повинні оцінювати номінальну вихідну потужність змінного струму, максимальну напругу постійного струму, кількість точок максимального відстеження точки максимальної потужності (MPPT), максимальний вхідний струм на кожну точку MPPT, обмеження струму в ланцюгах, пускову напругу, співвідношення постійного та змінного струму, а також сумісність з обраними фотоелектричними модулями. Це стає дедалі важливішим, оскільки фотоелектричні модулі високої потужності та двосторонні конструкції можуть генерувати більш високі рівні струму, ніж модулі попередніх поколінь.

Кількість MPPT-контролерів та гнучкість вхідних параметрів впливають на проектування сонячної батареї. Наявність декількох MPPT-контролерів дозволяє враховувати різні орієнтації даху, кути нахилу, схеми затінення та довжини ланцюгів. У системах, встановлених на навісах для автомобілів або на складних дахах, така гнучкість може підвищити ефективність збору енергії та зменшити компроміси при проектуванні. У наземних системах вимоги можуть бути іншими, оскільки орієнтація панелей є більш однорідною, а довжина ланцюгів — більшою.

Розрахунок надмірної потужності постійного струму (DC) слід проводити ретельно. Більше співвідношення постійного та змінного струму (DC/AC) може покращити коефіцієнт використання інвертора та збільшити вихідну потужність у періоди з низьким рівнем сонячної інтенсивності, але також може призвести до посилення ефекту «кліппінгу» в пікові умови. Оптимальне співвідношення залежить від профілю сонячної інтенсивності, температури, орієнтації модулів, обмежень на експорт електроенергії, структури тарифів та економічної ефективності проєкту. Ні в якому разі не можна перевищувати вхідні обмеження інвертора, зокрема напругу в умовах низьких температур та силу струму в умовах високої інтенсивності сонячного випромінювання або при двосторонньому підсиленні модулів.

Проектні команди повинні оцінити компроміси між архітектурами систем на 1000 В постійного струму та 1500 В постійного струму на етапі початкового проектування. При виборі слід враховувати порівняння класів вихідної потужності змінного струму: 400 В змінного струму, 480 В змінного струму, 690 В змінного струму та 800 В змінного струму. Підрядники повинні оцінити наслідки використання інверторів без трансформатора та на основі трансформатора для ефективності та безпеки об’єкта. Максимальний струм короткого замикання для кожного окремого каналу MPPT повинен використовуватися як основний критерій порівняння. Необхідна перевірка сумісності для технологій фотоелектричних модулів TOPCon та HJT з високим струмом. Проект повинен передбачати достатній запас по струму для врахування енергетичного виграшу від двосторонніх модулів. Вимоги до захисту ланцюгів за допомогою запобіжників повинні бути прив’язані до кожного MPPT та схеми розміщення ланцюгів. Слід порівняти варіанти з вбудованим вимикачем постійного струму та вимикачем змінного струму з точки зору простоти експлуатації та технічного обслуговування, а також балансу витрат. Загальна кількість MPPT повинна точно відповідати орієнтації даху будівлі та схемі зонування масиву.

Ефективність, зниження номінальних характеристик та реальні умови експлуатації

Максимальний ККД інвертора є корисним показником, але його недостатньо для моделювання комерційної віддачі. Зважений ККД, продуктивність при частковому навантаженні, нічне споживання, поведінка при зниженні потужності через перегрів та експлуатаційна надійність часто мають більший вплив на фінансові результати. Інвертор із чудовою піковою ефективністю все одно може приносити меншу вигоду, якщо його потужність часто знижується в спекотну погоду або якщо він не має надійної системи моніторингу для швидкого виявлення проблем із роботою.

Сонячні інвертори для зовнішнього монтажу класу захисту IP66 слід оцінювати з урахуванням фактичних умов експлуатації об’єкта. На даху будівлі в жаркому кліматі температура всередині корпусу може бути вищою, ніж це випливає з даних про температуру навколишнього повітря. На запиленому промисловому об’єкті може знадобитися частіше чищення радіатора. Високогірне розташування може вплинути на запас потужності систем охолодження та ізоляції. Об’єкт із змінними навантаженнями та обмеженнями на експорт електроенергії може потребувати швидкого та стабільного регулювання, а не лише високого ККД перетворення.

У комерційній фотоелектричній енергетиці навіть невелика різниця в річному обсязі виробленої енергії може мати істотне значення для декількох об’єктів. Однак надійність та час безвідмовної роботи є не менш важливими. Найкращий економічний результат зазвичай досягається завдяки збалансованому поєднанню ефективності, термічної стабільності, якості моніторингу, зручності обслуговування та гарантійної підтримки. Підрядники, що виконують проекти «EPC», повинні порівнювати фактичну вихідну потужність змінного струму при температурі навколишнього середовища 45 °C, а не лише номінальну потужність при 25 °C.

Засоби захисту та функції електробезпеки

При виборі інвертора для зовнішнього монтажу слід враховувати не лише клас захисту корпусу, а й функції електричної безпеки та захисту. До типових функцій належать: захист від зворотної полярності постійного струму, контроль за замиканням на землю, контроль опору ізоляції, захист від перенапруги, координація пристроїв захисту від перенапруги, захист від автономної роботи, контроль залишкового струму, а також відключення ланцюга у разі дугового замикання, якщо це передбачено місцевими нормами.

Сумісність із функцією швидкого відключення може бути актуальною на деяких ринках дахових установок, особливо там, де діють вимоги щодо безпеки пожежників. Захист від перенапруги важливий для відкритих об’єктів, довгих кабельних трас та регіонів, схильних до ударів блискавки. Проект заземлення та з’єднання заземлюючих ланцюгів повинен відповідати топології інвертора, конфігурації модулів, системі кріплення та місцевим електричним нормам.

Ці функції впливають на дотримання нормативних вимог та швидкість введення в експлуатацію. Вони також впливають на довгострокову експлуатаційну надійність. Якщо система моніторингу здатна дистанційно виявляти несправності ланцюгів, проблеми з ізоляцією, зміни стану пристроїв захисту від перенапруги (SPD) або збої зв’язку, оператор може швидше реагувати та зменшити виробничі втрати. Для EPC-компаній, що керують декількома об’єктами комерційного та промислового призначення, якість діагностики може стати важливою операційною перевагою.

Проектування та інтеграція систем для розміщення інверторів на відкритому повітрі

Правильна конфігурація схеми розміщення та технічна сумісність є основою стабільної роботи зовнішніх фотоелектричних інверторних систем на комерційних та промислових об’єктах.

Як компаніям, що надають енергетичні послуги (EPC), слід розраховувати потужність зовнішніх інверторів класу захисту IP66 для комерційних та промислових фотоелектричних систем

Визначення потужності зовнішніх інверторів класу захисту IP66 починається з потужності фотоелектричної системи, але при цьому також слід враховувати обмеження щодо подачі змінного струму в мережу, профіль навантаження об’єкта, місцевий клімат, вимоги енергопостачальної компанії, можливості майбутнього розширення та фінансові цілі замовника. Для комерційної дахової установки, спроектованої з метою максимального власного споживання, може застосовуватися інша стратегія підбору потужності, ніж для наземної системи, призначеної для постачання електроенергії за договором про купівлю-продаж електроенергії.

Співвідношення постійного та змінного струму відіграє ключову роль у прийнятті цього рішення. Помірна стратегія збільшення потужності може підвищити річний вихід енергії та покращити коефіцієнт використання інвертора, особливо в умовах мінливої інтенсивності сонячного випромінювання або неідеальної орієнтації модулів. Однак надмірне збільшення потужності може спричинити обрізку сигналу, перевищення вхідних обмежень, ускладнити проектування систем захисту або знизити ефективність додаткових модулів. Підрядники, що виконують проекти «під ключ» (EPC), повинні моделювати реалістичний обсяг виробництва енергії, а не лише номінальну потужність.

Важливу роль відіграє також інфраструктура змінного струму. Існуючі розподільні пристрої, потужність трансформаторів, траси прокладення кабелів, координація заходів захисту та обмеження на експорт енергії можуть обмежувати вибір інверторів. У багатьох проектах модернізації об’єктів комерційного та промислового сектору (C&I) проектом з найнижчим рівнем ризику є не той, що передбачає найбільшу сонячну електростанцію постійного струму, а той, що забезпечує баланс між енергетичною віддачею, наявною електричною інфраструктурою та безперешкодним отриманням дозволів від енергопостачальної компанії.

Модулі з високим струмом можуть перевищувати попередні розрахункові значення вхідного струму інверторів. Підрядники з проектування, закупівлі та будівництва (EPC) повинні перевіряти як максимальний робочий струм, так і граничні значення струму короткого замикання для кожного MPPT.

Архітектура монтажу на даху, на землі та під навісом для автомобіля

У системах, встановлених на дахах, часто доцільно розміщувати інвертори поблизу секцій сонячних батарей, щоб скоротити довжину кабелів постійного струму, однак доступ для технічного обслуговування необхідно ретельно планувати. Технічним спеціалістам необхідний безпечний доступ, достатній робочий простір, засоби захисту від падіння та точки ізоляції. Інвертори не слід встановлювати в місцях, де накопичення тепла, скупчення води або перешкоди для циркуляції повітря можуть негативно вплинути на їхню роботу.

Наземні системи забезпечують більшу гнучкість у розміщенні обладнання, але водночас вони піддаються впливу пилу, рослинності, затоплення, диких тварин та механічних пошкоджень. Необхідно заздалегідь продумати висоту кріплення інверторів, прокладку кабельних траншей, схему об’єднання ланцюгів та систему водовідведення. У віддалених місцях особливого значення набувають моніторинг та планування запасних частин.

Фотоелектричні системи, встановлені під навісом для автомобілів, вимагають врахування додаткових факторів, оскільки обладнання може знаходитися поблизу транспортних засобів та пішоходів. Особливу увагу слід приділити прокладанню кабелів, механічному захисту, безпеці при дотику, розміщенню попереджувальних знаків та контролю доступу. У таких випадках доцільно використовувати обладнання, призначене для зовнішнього застосування, однак монтаж повинен забезпечувати захист як інвертора, так і користувачів об’єкта.

Механічний захист повинен передбачати клас ударостійкості IK як ключовий критерій вибору. На майданчиках під навісами та наземних майданчиках слід встановлювати стовпчики або захисні бар’єри для захисту обладнання. Монтажники повинні забезпечити фізичний захист від навантажувачів, рухомих транспортних засобів, худоби, інструментів на майданчику та навмисного вандалізму. Віддалені промислові та комерційні об’єкти потребують спеціальних заходів проти крадіжок для захисту інверторів, розташованих на відкритому повітрі. Рекомендується використовувати ізолятори постійного та змінного струму, що замикаються на замок, а також систему контролю доступу до корпусів, щоб обмежити несанкціоноване використання та проникнення. Ступінь захисту IP66 слід оцінювати разом із вимогами до механічної ударостійкості та фізичної безпеки для установок під навісами та на промислових майданчиках.

Сумісність з допоміжними системами та організація прокладки кабелів

Навіть інвертор із класом захисту IP66 може мати проблеми з проникненням вологи, якщо монтаж допоміжного обладнання виконано неналежним чином. Кабельні вводи, роз’єми, кабельні канали, комунікаційні порти, ізолятори постійного струму, розподільні пристрої змінного струму, об’єднувальні коробки, компоненти заземлення та пристрої захисту від перенапруги повинні бути підібрані та встановлені як частина цілісної системи, призначеної для зовнішнього монтажу.

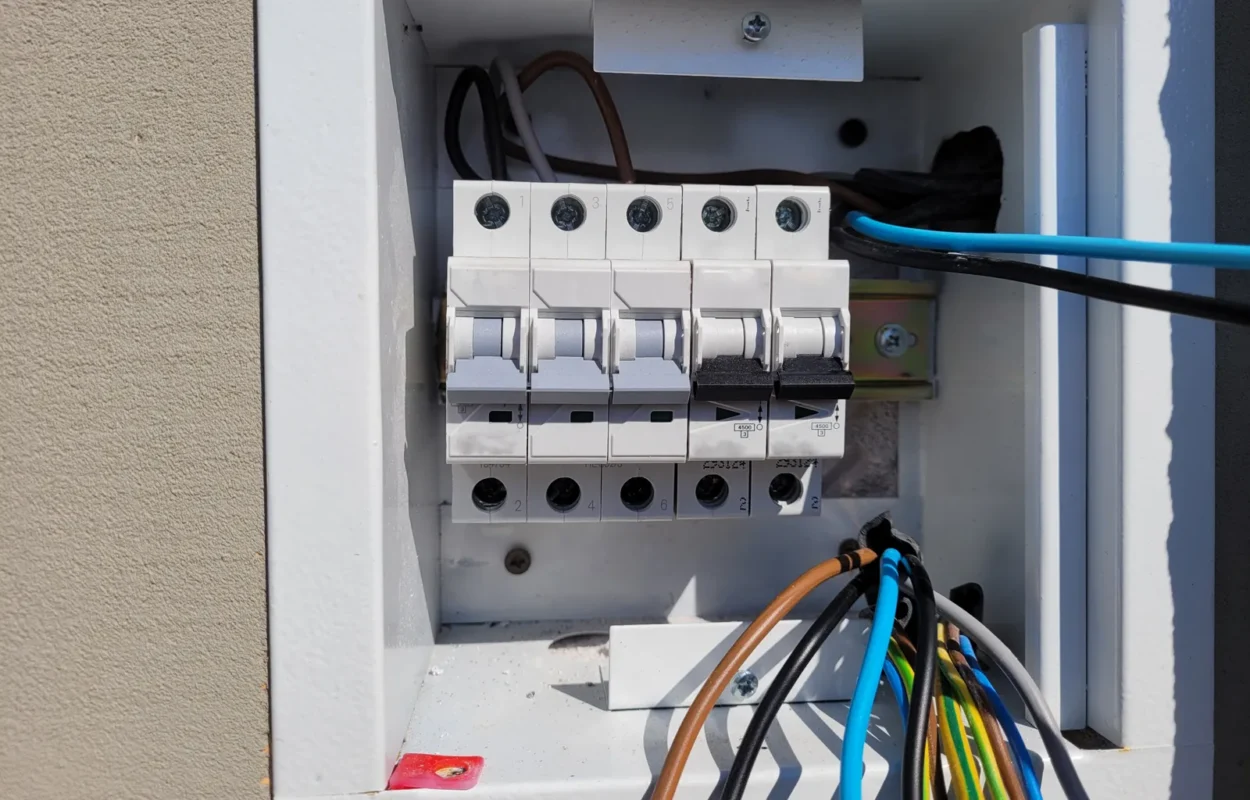

Місця введення кабелів є типовими слабкими місцями. Кабельні вводи повинні відповідати діаметру кабелю та типу оболонки. Невикористані отвори слід закрити сертифікованими заглушками. Кабельний канал не повинен створювати шлях для проникнення води всередину корпусу. Роз’єми повинні бути сумісними, правильно обтиснутими та захищеними від механічних навантажень. До кабелів зв’язку застосовуються такі самі вимоги щодо герметизації, як і до силових кабелів.

У проектах у сфері комерції та промисловості організація кабельних мереж також впливає на експлуатацію та технічне обслуговування. Чітке маркування, доступність засобів ізоляції, впорядкована прокладка кабелів та точна документація про фактичний стан об’єкта скорочують час на усунення несправностей. У системах з декількома інверторами послідовне планування та маркування значно спрощують введення в експлуатацію та подальше обслуговування.

Готовність до зберігання даних та планування гібридних систем

Зараз багато комерційних фотоелектричних проектів проектуються з урахуванням майбутнього використання систем накопичення енергії, навіть якщо акумулятори не встановлюються з самого початку. Вибір інвертора може вплинути на те, наскільки легко система зможе згодом забезпечувати згладжування пікових навантажень, резервне електропостачання, зменшення плати за споживання, контроль експорту електроенергії, зарядку електромобілів або участь у програмах управління енергоспоживанням.

Інвертор, готовий до підключення акумуляторної батареї, або гібридний інвертор може бути доцільним у випадках, коли власник проєкту має чітко визначений план впровадження систем накопичення енергії. В інших випадках схема накопичення енергії з підключенням до мережі змінного струму може забезпечити більшу гнучкість для проєктів модернізації. Рішення залежить від профілю навантаження, структури тарифів, вимог до резервного живлення, місця розташування акумуляторної батареї, архітектури управління та правил експлуатації електромережі.

Проектні команди повинні провести чітке порівняння архітектур систем накопичення з постійним та змінним зв’язком, а також визначити критерії вибору між схемами систем, що підтримують резервне живлення, та тими, що його не підтримують. Сумісність напруги акумулятора з робочими діапазонами інвертора має бути повністю перевірена. Фахівці, що складають технічні завдання, також повинні розуміти чітку функціональну відмінність між спеціалізованим блоком PCS та багатофункціональним гібридним інвертором.

Під час проектування гібридних систем фахівці з планування проектів повинні оцінити функціональність автозапуску та експлуатаційні обмеження автономного режиму роботи, а також чітко підтвердити, чи підтримує обрана платформа інвертора офіційні режими роботи мікромережі. Сама лише апаратна конфігурація гібридного інвертора не гарантує, що система зможе забезпечити надійне резервне електропостачання. Підрядники, що виконують роботи за контрактом «проектування-закупівля-будівництво» (EPC), повинні офіційно перевірити можливість автоматичного перемикання, наявність дозволу на автономну роботу, затвердженого енергопостачальною компанією, повну сумісність напруги та хімічного складу акумуляторних батарей, а також розділення панелей критичного навантаження та відповідність проекту вимогам для всіх розгортань автономних систем резервного живлення. Планування систем накопичення енергії також повинно забезпечувати відповідність номінальних характеристик корпусів інверторів відповідним рівням захисту від навколишнього середовища для акумуляторних шаф, встановлених у тому ж зовнішньому або суворому середовищі.

У випадку EPC-компаній важливо не прив’язувати замовника до проекту, який не зможе задовольнити передбачувані потреби в управлінні енергоспоживанням. Необхідно оцінювати протоколи зв’язку, сумісність систем обліку, можливості контролю експорту енергії та інтеграцію систем моніторингу навіть у тому випадку, якщо початковий проект передбачає виключно використання фотоелектричних систем.

Фактори, пов’язані з підключенням до електромережі, дотриманням вимог та затвердженням проєкту

Дотримання вимог до електромережі та офіційних правил підключення до мережі створюють основу для безпечної, законної та довгострокової експлуатації сонячних інверторних систем, встановлених на відкритому повітрі на комерційних та промислових об’єктах.

Підключення до енергосистеми та відповідність вимогам мережевих правил

Вибір інвертора повинен відповідати місцевим вимогам до електромережі. До них можуть належати захист від ізольованого режиму роботи, стійкість до коливань напруги та частоти, регулювання реактивної потужності, налаштування коефіцієнта потужності, обмеження активної потужності, обмеження експорту електроенергії, дистанційне відключення та обмеження щодо якості електроенергії. Вимоги можуть суттєво відрізнятися залежно від країни, енергопостачальної компанії та рівня напруги підключення.

Для проектів у секторі комерції та промисловості (C&I) отримання дозволу на підключення до електромережі може бути елементом критичного шляху. Технічно досконалий зовнішній інвертор із класом захисту IP66 не матиме практичної цінності, якщо він не має необхідної сертифікації або не може бути налаштований відповідно до вимог енергопостачальної компанії щодо захисту мережі. Підрядники, що виконують роботи за контрактом «проектування-закупівля-будівництво» (EPC), повинні підтвердити відповідність вимогам мережевого кодексу ще до закупівлі обладнання, особливо у випадках проектів із жорсткими термінами поставки або зобов’язаннями за результатами тендеру.

Важливе значення мають також версія прошивки та регіональні налаштування. На деяких ринках сертифікація поширюється на конкретну версію прошивки або профіль електромережі. Команди з введення в експлуатацію повинні задокументувати обрані національні налаштування, параметри захисту та конфігурації, що вимагаються енергопостачальною компанією.

До основних регіональних стандартів відповідності мережевих систем належать американські вимоги UL 1741, UL 1741 SB та IEEE 1547, європейські стандарти EN 50549 та Вимоги Кодексу мережі ЄС для генераторів, британські нормативні акти G98 та G99, австралійсько-новозеландський стандарт AS/NZS 4777.2, а також німецькі настанови VDE-AR-N 4105 та VDE-AR-N 4110. Проектні команди повинні перевірити місцеві правила підключення до електромережі для Китаю, Індії, Близького Сходу або Латинської Америки, якщо ці цільові ринки є актуальними. Перед закупівлею точна модель інвертора та версія вбудованого програмного забезпечення повинні бути зазначені у відповідному переліку обладнання, затвердженому енергопостачальною компанією або на національному рівні.

Якість електроенергії, гармоніки та управління реактивною потужністю

Комерційні фотоелектричні системи часто підключаються «за лічильником» на об’єктах, де встановлені електродвигуни, приводи, компресори, холодильне обладнання, промислові технологічні лінії або інші значні навантаження. Робота інвертора може впливати на якість електроенергії на об’єкті та на готовність енергопостачальної компанії прийняти її. Під час проектування слід перевірити загальне гармонійне спотворення, регулювання коефіцієнта потужності, стабілізацію напруги та здатність до компенсації реактивної потужності.

Регулювання реактивної потужності може бути необхідним на вимогу енергопостачальної компанії або корисним для управління енергоспоживанням об’єкта. Обмеження виходу потужності може вимагати швидкого реагування, щоб уникнути порушення угод про підключення до мережі. У слабких мережах або на сільських фідерах підвищення напруги може стати обмежувальним фактором при проектуванні. Ці питання не вирішуються за допомогою класу захисту корпусу, але вони мають ключове значення при виборі інвертора.

Експортний контроль, системи з нульовим експортом та інтеграція систем обліку

Деяким комерційним об’єктам дозволяється встановлювати фотоелектричні системи лише за умови обмеження або заборони подачі електроенергії в мережу. Такі випадки часто трапляються там, де пропускна здатність мережі обмежена, тарифи на відпуск електроенергії в мережу відсутні або угода про підключення об’єкта до мережі забороняє зворотний потік електроенергії. У таких випадках інвертор повинен працювати разом із «розумними» лічильниками, реєстраторами даних, системами управління енергоспоживанням або пристроями контролю відпуску електроенергії в мережу.

Конструкція з нульовим експортом вимагає ретельного введення в експлуатацію. Важливе значення мають розміщення лічильника, орієнтація трансформатора струму, стабільність зв’язку, час відгуку та поведінка в режимі відмовостійкості. Якщо система управління є ненадійною, об’єкт може перевищити встановлені енергопостачальною компанією обмеження або безпідставно скорочувати потужність, що знизить цінність проєкту.

Власникам об’єктів слід враховувати питання експортного контролю разом з аналізом профілю навантаження. Система, спроектована виключно з урахуванням річного споживання, може все одно здійснювати експорт енергії у вихідні, святкові дні або в періоди низького навантаження. Архітектура інвертора та системи управління повинна відповідати реальним режимам роботи.

Документація, необхідна для отримання дозволу та введення в експлуатацію

Професійні фотоелектричні проєкти вимагають повної документації. Технічні характеристики, сертифікати, однолінійні схеми, налаштування систем захисту, інструкції з монтажу, протоколи випробувань, записи про налаштування систем моніторингу, схеми прокладення кабелів та контрольні списки для введення в експлуатацію — все це сприяє отриманню дозволів та передачі об’єкта. Для EPC-підрядників та дистриб’юторів якісна документація підвищує якість тендерних пропозицій та зменшує труднощі під час інспекції.

Документація також забезпечує захист гарантійних прав. Якщо згодом виникне проблема з проникненням вологи або електрична несправність, записи про монтаж, фотографії, дані про моменти затягування та дані про введення в експлуатацію допоможуть встановити, чи було інвертор встановлено правильно. Це особливо важливо для портфелів об’єктів, розташованих у різних місцях, де можуть залучатися різні монтажні бригади.

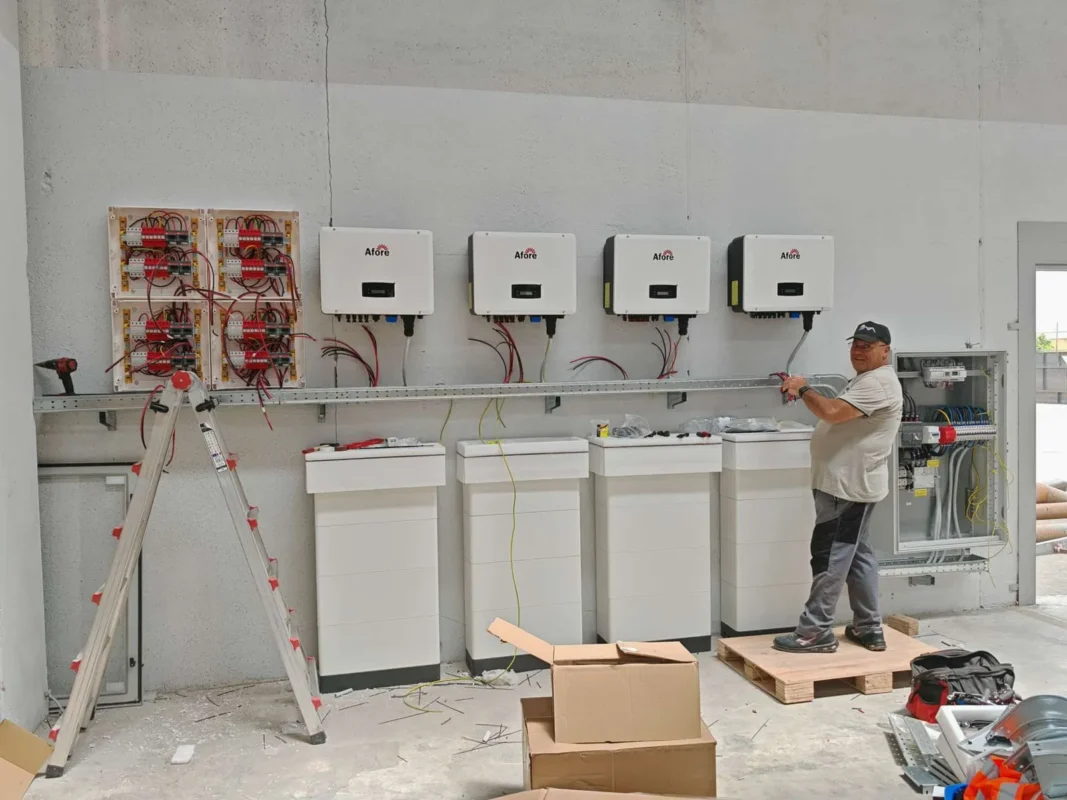

Рекомендації щодо монтажу та введення в експлуатацію для монтажників

Правильний монтаж та професійне введення в експлуатацію безпосередньо визначають довгострокову продуктивність, цілісність захисту від проникнення та термін служби зовнішніх інверторів класу захисту IP66. Дотримання стандартизованих практик на місці монтажу допомагає уникнути типових помилок, зберегти повний захист корпусу та забезпечити безпечне й надійне підключення до електромережі комерційних фотоелектричних систем.

Поширені помилки під час монтажу, які ставлять під загрозу роботу сонячного інвертора класу захисту IP66

Клас захисту IP66 діє лише в тому випадку, якщо інвертор встановлено відповідно до інструкцій виробника. До типових помилок належать: недостатнє або надмірне затягування кабельних вводів, неправильний розмір вводів, відсутність заглушок, пошкоджені прокладки, неправильне прокладення кабелю через кабельний канал, відсутність опори для кабелів, перекриті радіатори, недостатній вільний простір, а також монтаж під кутом, що виходить за межі дозволеного діапазону.

Ще однією поширеною проблемою є те, що комунікаційні порти вважаються другорядними. Місця підключення Ethernet, RS485, антени або реєстратора даних можуть бути настільки ж вразливими до проникнення вологи, як і місця прокладення кабелів постійного та змінного струму. Якщо ці порти не герметизовані належним чином, вода може проникнути навіть у тому випадку, коли кабельні вводи живлення встановлені правильно.

Монтажники також повинні уникати місць, де може накопичуватися вода, збиратися сміття або де струмені води для очищення постійно спрямовані на пристрій. Крім того, відкриття корпусу інвертора під час дощу або в умовах високої вологості може призвести до потрапляння вологого повітря всередину та виникнення в майбутньому постійних проблем із конденсацією всередині герметичного корпусу. Ступінь захисту IP66 забезпечує захист від потужних струменів води в умовах випробувань, але багаторазове агресивне очищення, обприскування хімічними речовинами або миття під тиском з близької відстані може перевищити обмеження, встановлені виробником.

Місце монтажу, робочий простір та тепловий зазор

Правильне місце монтажу забезпечує ефективну роботу та зручність обслуговування. Монтаж на стіні, каркасі, даху та на землі повинен забезпечувати достатній приплив повітря, надійну механічну опору, безпечний доступ та простір для роботи з інструментами. Інвертори слід встановлювати подалі від зон, схильних до затоплення, джерел надмірного нагрівання, місць викиду корозійних речовин, а також місць, де вони можуть зазнати удару від транспортних засобів або обладнання.

Не завжди можна уникнути прямого сонячного світла, але затінення або продумане розташування можуть зменшити теплове навантаження, якщо це дозволено виробником. Тепловідводи та канали охолодження повинні залишатися вільними від перешкод. Якщо інвертор оснащений вентиляторами, слід врахувати доступ для технічного обслуговування та вплив пилу. Якщо інвертор безвентиляторний, природна конвекція та відстань між пристроями стають ще важливішими.

Під час проектування часто не враховують питання безпечного доступу технічного персоналу. Встановлення інвертора на даху в важкодоступному місці може скоротити довжину кабелю, але водночас збільшить витрати на експлуатацію та технічне обслуговування, а також підвищить ризики для безпеки. Найкращий проект забезпечує баланс між електричною ефективністю та зручністю обслуговування.

Перевірки перед підключенням до електромережі

Введення в експлуатацію має бути систематичним, оскільки помилки на ранніх етапах можуть призвести до помилкових спрацьовувань, зниження продуктивності або пошкодження обладнання. Зазвичай у рамках практичного робочого процесу перед подачею напруги та синхронізацією з мережею перевіряються такі аспекти:

1. Перевірте механічне кріплення, зазори, стан корпусу та герметичність кабельних вводів.
2. Перевірте полярність постійного струму, напругу в ланцюзі, номінальні значення струму в ланцюзі, опір ізоляції та стан роз’ємів.
3. Перевірте заземлення, з’єднання, послідовність фаз змінного струму, захисні пристрої, налаштування крутного моменту та маркування.
4. Перевірте версію прошивки, налаштування регіональних мережевих стандартів, параметри захисту енергосистеми та, за необхідності, конфігурацію контролю експорту.
5. Перевірка зв’язку, активація платформи моніторингу, інтеграція лічильників, сигналізація та доступність даних.
6. Зафіксуйте результати введення в експлуатацію, фотографії об’єкта, серійні номери та документацію щодо передачі об’єкта.

Цей процес має не лише технічний характер. Він сприяє обґрунтованості гарантійних зобов’язань, зміцненню довіри клієнтів та прискоренню прийняття проекту.

Навчання інсталяторів та стандартизовані робочі процеси розгортання

Для EPC-компаній, що управляють численними комерційними об’єктами, повторюваність є важливою перевагою. Стандартні контрольні списки для монтажу, навчання технічних фахівців, шаблони фотографій, форми введення в експлуатацію та аудити якості зменшують розбіжності між роботою різних команд. Це особливо важливо для розподілених портфелів об’єктів, таких як склади, роздрібні мережі, муніципальні будівлі, школи або сільськогосподарські об’єкти.

Навчання має охоплювати методи герметизації, вимоги до моменту затягування, налаштування зв’язку, управління прошивкою, вибір профілю мережі та усунення несправностей. Технічний фахівець, який розуміє, як може бути порушений рівень захисту IP66, з меншою ймовірністю створить приховане місце несправності під час монтажу або технічного обслуговування.

Моніторинг, експлуатація та технічне обслуговування, а також надійність протягом усього життєвого циклу

Ефективна довгострокова робота сонячних інверторів, встановлених на відкритому повітрі, залежить від професійних систем моніторингу, регулярного технічного обслуговування та продуманого управління життєвим циклом протягом усього терміну експлуатації.

Дистанційний моніторинг, діагностика та управління автопарком

Дистанційний моніторинг є надзвичайно важливим для експлуатації комерційних фотоелектричних установок. Інвертори для зовнішнього монтажу з класом захисту IP66 часто встановлюються на великих дахах, навісах для автомобілів або на декількох об’єктах, де лише ручний огляд є неефективним. Платформи моніторингу, реєстратори даних, протоколи RS485, Ethernet, Wi-Fi, 4G, Modbus та інтеграція з сторонніми системами управління енергоспоживанням — все це сприяє швидшому виявленню несправностей та кращому управлінню активами.

Для операторів ефективний моніторинг виходить за межі лише загальної потужності. Можливість відстеження на рівні ланцюгів або на рівні MPPT дозволяє виявляти затінення, забруднення, проблеми з роз’ємами, порушення ізоляції або ділянки масиву, що працюють з пониженою продуктивністю. Історія тривог, дані про температуру, події в мережі та стан пристроїв захисту від перенапруги (SPD) можуть допомогти технічним спеціалістам діагностувати проблеми ще до виїзду на місце.

Оцінка повинна охоплювати вимоги щодо прав доступу користувачів, межі контролю між обліковими записами інсталятора та власника, довгострокову доступність хмарної платформи, можливість відкритого доступу до API, графіки регулярних оновлень з кібербезпеки, регульовані політики зберігання даних, а також сумісність з локальною інтеграцією протоколів Modbus та SunSpec. Команди повинні розробити оперативні плани дій на випадок, якщо хмарні послуги постачальника стануть недоступними, а також встановити чіткі повноваження та протоколи контролю щодо віддаленого оновлення прошивки. Власники промислових та промислово-промислових об’єктів повинні оцінювати рішення для моніторингу з точки зору управління правами власності на облікові записи, стійкості до кіберзагроз, можливості експорту необроблених даних та безперебійної підтримки інтеграції з сторонніми системами управління енергоспоживанням (EMS).

Моніторинг на рівні портфеля проектів є особливо цінним для EPC-компаній, що надають послуги з експлуатації та технічного обслуговування. Стандартизовані платформи інверторів та протоколи зв’язку дають змогу командам порівнювати показники ефективності між об’єктами, визначати пріоритетність заходів та забезпечувати наявність універсальних запасних частин.

Як часто слід проводити перевірку зовнішніх фотоелектричних інверторів

Частота перевірок залежить від умов на об’єкті, рекомендацій виробника, вимог гарантії та впливу місцевих екологічних факторів. Для чистої міської покрівлі може знадобитися інший графік перевірок, ніж для запиленої ферми, прибережного заводу або промислового об’єкта з забрудненнями в повітрі. Згідно із загальноприйнятою професійною практикою, інвертори, встановлені на відкритому повітрі, слід піддавати візуальному огляду під час планових візитів з технічного обслуговування фотоелектричних систем та після сильних погодних явищ.

До типових об’єктів перевірки належать: стан корпусу, кабельні вводи, роз’єми, радіатори, вентилятори (за наявності), кріпильні елементи, ознаки корозії, індикатори SPD, журнали попереджень, стан прошивки, стабільність зв’язку та теплові характеристики. Технічні фахівці також повинні перевірити, чи не вплинули на повітряний потік або доступ до обладнання рослини, пил, діяльність птахів або зміни на об’єкті.

Чисті міські установки на дахах повинні проходити щорічні цикли перевірок відповідно до офіційних рекомендацій виробника. На запилених промислових та сільськогосподарських об’єктах необхідно проводити візуальні та експлуатаційні перевірки двічі на рік або щоквартально. У прибережних районах та місцях з хімічно корозійним середовищем потрібно частіше проводити цільові перевірки на наявність корозії та зносу матеріалів. Обов’язкові перевірки після надзвичайних подій необхідно проводити після сильних штормів, повеней, граду або інтенсивного миття під тиском на об’єкті. Для збереження теплових характеристик потрібно проводити регулярне технічне обслуговування з фіксованою періодичністю, що включає очищення фільтрів вентиляторів та видалення сміття з радіаторів. Загальне планування перевірок має базуватися на підході, орієнтованому на ризики: щорічні інтервали для міських об’єктів з низьким рівнем впливу, піврічні оцінки для запилених або прибережних середовищ, а також негайна перевірка після будь-яких погодних явищ.

Мета полягає не в надмірному технічному обслуговуванні. Мета полягає у своєчасному виявленні проблем, усунення яких не вимагає великих витрат, до того, як вони призведуть до втрати виробничої потужності або суперечок щодо гарантійних зобов’язань.

Види відмов у суворих зовнішніх умовах експлуатації

Ступінь захисту IP66 знижує ризик проникнення, але не виключає можливості виходу з ладу через вплив навколишнього середовища. Волога може проникати через помилки під час монтажу або пошкоджені ущільнювачі. Пил може накопичуватися на радіаторах і погіршувати охолодження. Термоциклічні навантаження можуть спричиняти навантаження на роз'єми та внутрішні компоненти. Корозія може впливати на кріпильні елементи, клеми та комунікаційні інтерфейси. Стрибки напруги можуть пошкодити електронні компоненти, особливо на відкритих ділянках з довгими кабельними трасами.

Проблеми зі зв’язком також є поширеними експлуатаційними проблемами. Фотоелектрична система може продовжувати виробляти електроенергію, навіть коли система моніторингу не працює, але власник об’єкта втрачає можливість відстежувати її стан. У випадку комерційних систем це може призвести до затримки виявлення несправностей та знизити довіру до звітів про продуктивність.

Профілактичне технічне обслуговування, координація заходів щодо захисту від перенапруги, правильне заземлення, дотримання стандартів монтажу та надійний моніторинг — усі ці заходи в сукупності забезпечують захист класу IP66. Клас захисту корпусу є лише одним із рівнів надійності, а не єдиною стратегією забезпечення надійності.

Умови гарантії, терміни реагування сервісної служби та планування постачання запасних частин

Оцінка гарантійних умов повинна враховувати не лише кількість років, зазначену в технічному описі. Покупцям слід ознайомитися з винятками з гарантії, вимогами до встановлення, процедурою заміни, термінами реагування, підтримкою прошивки, доступністю місцевих сервісних послуг та можливостями продовження терміну дії гарантії. Для дистриб’юторів та EPC оперативність післяпродажного обслуговування може стати ключовим фактором, що вирішує долю угоди з комерційними клієнтами.

Планування запасних частин залежить від масштабів проєкту та віддаленості об’єктів. У разі великого портфеля проєктів наявність запасних агрегатів або критично важливих комплектуючих може скоротити час простою. Стандартизація моделей інверторів може спростити реалізацію цієї стратегії. Якщо на кожному об’єкті використовуються різні моделі, сервісним бригадам знадобиться більше навчання, більше запасних частин та більше документації.

Надійна гарантія має цінність лише в тому випадку, якщо постачальник здатний забезпечити технічну підтримку в регіоні реалізації проєкту, запропонувати чіткі процедури повернення товару (RMA) та доставити замінні деталі у прийнятні терміни.

До типових випадків виключення з гарантії належать: неправильний підбір розміру кабельного вводу та неналежне встановлення ущільнення; несанкціоноване відкриття корпусу або втручання в прокладку; прискорена корозія в незатверджених прибережних умовах або середовищах з хімічним впливом; пошкодження обладнання внаслідок затоплення або тривалого занурення у воду; незахищеність від імпульсних перенапруг та пошкодження від перехідних напруг, неправильну конфігурацію параметрів мережевих стандартів та помилки в налаштуваннях захисту, несанкціоновані модифікації прошивки сторонніми розробниками або зміни її версій, експлуатацію поза межами опублікованих обмежень щодо температури, висоти над рівнем моря або орієнтації монтажу, використання несумісних та несертифікованих роз’ємів і кабельного обладнання, а також відсутність впорядкованих записів про технічне обслуговування та перевірки, що підтверджують належний догляд. Команди з закупівель повинні ретельно вивчити дрібний шрифт гарантійних умов на предмет наявності чітких положень, що стосуються впливу солоного повітря, неналежного ущільнення корпусу, використання несертифікованих компонентів з’єднання, пошкоджень, пов’язаних із затопленням, а також некваліфікованих та несанкціонованих ремонтних робіт на місці.

Критерії закупівлі для дистриб’юторів, підрядників, що виконують роботи за контрактом «проектування-закупівля-будівництво» (EPC), та системних інтеграторів

Вибір відповідного сонячного інвертора для зовнішнього встановлення — це не лише питання технічних параметрів. Дистриб’юторам, EPC-компаніям та системним інтеграторам потрібні практичні рекомендації для оцінки постачальників, загальної вартості, стабільності поставок та довгострокового бізнес-потенціалу.

Оцінка постачальника, що виходить за межі технічного паспорта

У рамках професійної закупівельної діяльності слід оцінювати не лише технічні характеристики продукції, а й можливості постачальника. До важливих факторів належать: обсяг сертифікації, процеси контролю якості, виробничі потужності, технічна документація, досвід дотримання регіональних вимог, надійність логістики та система післяпродажного обслуговування.

Для партнерів по каналах збуту надійність постачальника впливає на ризики, пов’язані з запасами, та на утримання клієнтів. Продукт може здаватися привабливим за ціною за одиницю, але створювати комерційні проблеми, якщо сертифікати є неповними, терміни постачання нестабільні, документація неякісна або технічна підтримка надається повільно. У проектах у секторі комерції та промисловості ці проблеми можуть спричинити затримку з отриманням дозволу на підключення до мережі, введенням в експлуатацію або визнанням доходу.

Важливе значення має також технічна передпродажна підтримка. Компаніям, що здійснюють комплексне проектування, будівництво та введення в експлуатацію (EPC), часто потрібна допомога з питань підбору потужності сонячних ланцюгів, налаштування мережі, контролю експорту електроенергії, інтеграції систем моніторингу та планування систем накопичення енергії. Постачальник, здатний надати підтримку з цих питань, знижує ризики реалізації проєкту.

Порівняння загальної вартості, а не ціни за одиницю

Найнижча ціна інвертора не завжди означає найнижчу вартість проекту. Загальна вартість включає енергетичний вихід, витрати на монтаж, економію на супутніх системах, зручність обслуговування, якість моніторингу, ризик виходу з ладу, готовність до дотримання нормативних вимог та очікуваний термін експлуатації. Надійний інвертор для зовнішнього монтажу може зменшити потребу в додаткових корпусах, скоротити довжину кабельних трас та спростити розгортання системи. І навпаки, дешевший пристрій може виявитися дорогим, якщо він спричиняє затримки з введенням в експлуатацію, часті виїзди на об’єкт або обмежену можливість моніторингу.

Покупці з сектору промисловості та комерції (C&I) повинні враховувати фінансові наслідки при виборі інверторів. Простої під час місяців з високим обсягом виробництва можуть вплинути на термін окупності. Недостатній моніторинг може призвести до затримки реагування на несправності. Обмежена сертифікація може затримати підключення до мережі. Складний доступ для технічного обслуговування може збільшити витрати на експлуатацію та технічне обслуговування. Ці фактори слід враховувати при прийнятті рішень щодо закупівель, особливо у разі проектів, що охоплюють кілька об’єктів.

Ризики, пов’язані з логістикою, запасами та реалізацією проектів

Поставка інверторів часто є частиною критичного шляху проекту. На виконання проекту впливають терміни виконання замовлення, якість упаковки, наявність регіональних складів, доступність запасних частин та координація доставки. Електричне обладнання для зовнішнього використання має бути належним чином упаковано та оброблено, щоб уникнути пошкоджень до монтажу. Якщо обладнання надійде із запізненням або буде пошкоджене, терміни перевірки мережі та етапи введення в комерційну експлуатацію можуть бути зсунуті.

Для EPC-компаній, що керують кількома проектами, планування поставок має забезпечувати узгодженість між наявністю інверторів, роботою монтажних бригад, поставками розподільних пристроїв, поставками модулів та отриманням дозволів від енергопостачальних компаній. Дистриб’ютори повинні враховувати обсяг запасів, стабільність поставок моделей та можливості з управління гарантійним обслуговуванням. Навіть якісний продукт із ненадійною доступністю може становити ризик для проекту.

Потенціал каналу для дистриб'юторів та реселерів

Попит на комерційні інвертори, призначені для зовнішнього монтажу, підтримується зростанням кількості комерційних та промислових об’єктів на дахах, зниженням витрат на енергію в промисловості, розвитком фотоелектричних систем у сільському господарстві, розбудовою навісів для автомобілів та проектами розподіленого енергопостачання. Дистриб’ютори та перепродавці можуть створювати додаткову цінність, пропонуючи не лише обладнання, а й навчання, документацію, передпродажну підтримку з проектування, консультації щодо введення в експлуатацію та координацію гарантійного обслуговування.

Широта асортименту має велике значення. Партнерам, які працюють з корпоративними та промисловими клієнтами, можуть знадобитися різні класи потужності, аксесуари для моніторингу, опції експортного контролю та готові до зберігання рішення. Можливість підтримувати типові проекти може підвищити лояльність клієнтів та зменшити технічні труднощі.

Економічна ефективність проєкту, рентабельність інвестицій та можливості масштабування в майбутньому

Оцінка рішень щодо інверторів для зовнішнього монтажу виходить за межі суто технічних характеристик, оскільки фінансова окупність та можливість розширення в довгостроковій перспективі є ключовими факторами, що враховуються при реалізації комерційних та промислових сонячних проектів.

Вибір інвертора для зовнішнього монтажу з урахуванням капітальних витрат (CAPEX), операційних витрат (OPEX) та витрат протягом життєвого циклу

Вибір інвертора впливає як на початкові, так і на довгострокові економічні показники проєкту. Капітальні витрати (CAPEX) включають вартість інвертора, кріпильне обладнання, прокладку кабелів, розподільні пристрої, корпуси, засоби зв’язку, оплату праці та введення в експлуатацію. Операційні витрати (OPEX) включають технічні огляди, очищення, абонентську плату за моніторинг (за необхідності), виїзди сервісних служб, запасні частини, обслуговування гарантійних зобов’язань та ризик простою.

Інвертор для зовнішнього монтажу з класом захисту IP66 може коштувати дорожче, ніж аналогічний пристрій з нижчим рівнем захисту або призначений виключно для внутрішнього використання. Однак він може сприяти зниженню інших витрат завдяки відсутності необхідності виділяти спеціальне приміщення всередині будівлі, мінімізації кількості додаткових зовнішніх шаф та забезпеченню більш ефективної прокладки кабелів. Чи виправдана така надбавка до ціни, залежить від умов експлуатації об’єкта, його планування, вартості робочої сили та стратегії технічного обслуговування.

Кращим показником є вартість життєвого циклу. Трохи дорожчий інвертор, який зменшує кількість відмов, покращує моніторинг та спрощує технічне обслуговування, може забезпечити кращі фінансові результати, ніж дешевша альтернатива з вищим операційним ризиком.

Вплив на термін окупності, LCOE та рентабельність інвестицій у комерційні фотоелектричні системи

Для власників комерційних фотоелектричних установок продуктивність інвертора впливає на грошові потоки через обсяги виробленої енергії, час безвідмовної роботи та витрати на технічне обслуговування. Високий ККД сприяє підвищенню врожайності, але надійність і моніторинг мають не менш важливе значення. Система, яка швидко виявляє несправності та мінімізує час простою, дозволяє зберегти очікувані заощадження або доходи.

Термін окупності залежить від вартості установки, тарифу на електроенергію, рівня власного споживання, компенсації за експорт електроенергії, стимулів, плати за споживання та експлуатаційних витрат. Інвертор опосередковано впливає на деякі з цих змінних. Наприклад, можливість регулювання експорту електроенергії дозволяє встановлювати більші фотоелектричні системи в умовах обмежень, встановлених енергопостачальною компанією. Готовність до гібридного режиму може сприяти управлінню платами за споживання в майбутньому. Стабільні функції підтримки мережі можуть допомогти отримати дозвіл на підключення до мережі.

На LCOE також впливає планування заміни обладнання. Термін експлуатації інверторів може відрізнятися від терміну експлуатації фотоелектричних модулів, тому власники активів повинні планувати ремонт або заміну обладнання протягом усього терміну експлуатації проекту. Вибір платформи з якісною технічною підтримкою, доступними запасними частинами та надійним обслуговуванням прошивки може зменшити довгострокову невизначеність.

Масштабованість для розгортання на декількох майданчиках та у вигляді портфеля

Для EPC-компаній та власників активів, які управляють портфелями, стандартизація створює додаткову цінність. Використання єдиної платформи інверторів на подібних об’єктах дозволяє спростити шаблони проектування, навчання персоналу з монтажу, панелі моніторингу, роботу із запасними частинами та усунення несправностей. Це також покращує порівняльний аналіз, оскільки відмінності в продуктивності між об’єктами стає легше інтерпретувати.

Впровадження портфельних рішень є поширеним для складів, роздрібних мереж, заводів, шкіл, муніципальних будівель та сільськогосподарських підприємств. У таких проектах найкращою стратегією використання інверторів часто є та, що забезпечує повторюваність інженерних рішень та експлуатації й технічного обслуговування. Зовнішні інвертори класу захисту IP66 добре підходять для цієї моделі, оскільки дозволяють гнучко розміщувати обладнання на відкритому повітрі на різних об’єктах за умови, що для кожної локації перевірено відповідність вимогам щодо навколишнього середовища та електромережі.

Підготовка до зберігання, заряджання електромобілів та управління енергоспоживанням

Комерційні енергетичні системи стають дедалі більш інтегрованими. Фотоелектричні проекти в майбутньому можуть підключатися до акумуляторних батарей, зарядних пристроїв для електромобілів, мікромереж, платформ управління попитом або систем управління енергоспоживанням будівель. Вибір інвертора може як сприяти, так і обмежувати ці майбутні можливості.

Гнучкі можливості зв’язку, відкриті протоколи, сумісність з лічильниками, контроль експорту та можливість оновлення прошивки набувають дедалі більшого значення. Власник проєкту може не встановлювати акумуляторну батарею відразу, але якщо об’єкт має високі тарифи за споживання, потребує резервного живлення або планує заряджати електромобілі, стратегію вибору фотоелектричного інвертора не слід обирати ізольовано від інших факторів.

Проект повинен враховувати чіткі експлуатаційні вимоги щодо зниження плати за споживання, офіційні технічні характеристики облікового обладнання та відповідність протоколу зв’язку EMS «від кінця до кінця», а також структуровану логіку управління навантаженням зарядних станцій для електромобілів з метою збалансування сонячної генерації, базового навантаження будівлі та попиту на зарядку транспортних засобів. При плануванні розміщення системи EMS необхідно враховувати прокладку надійного кабелю зв’язку, пристосованого для зовнішнього середовища, між фотоелектричним інвертором, шафами для акумуляторних батарей, контролерами EMS та лічильниками об’єкта, що відповідають вимогам до обліку для комерційного використання. Інженери також повинні визначити мінімальні вимоги до теплового зазору та фізичного відступу для обладнання, встановленого поруч із корпусами акумуляторних батарей, з метою забезпечення безпечних робочих температур та доступу для технічного обслуговування.

Дизайн, орієнтований на майбутнє, не завжди означає, що з самого початку потрібно купувати найскладніший інвертор. Це означає розуміння ймовірних шляхів розширення системи та вибір обладнання, яке не створює зайвих перешкод.

Практичний висновок для комерційного PV-планування

Інвертори для зовнішнього монтажу з класом захисту IP66 є незамінними, коли комерційні фотоелектричні системи потребують надійної роботи інверторів у відкритих умовах. Вони дозволяють спростити архітектуру системи, забезпечують можливість розподіленого монтажу, зменшують вимоги до корпусу та підвищують надійність у суворих зовнішніх умовах. Однак цей клас захисту ніколи не слід оцінювати окремо.

Для EPC-компаній, монтажників, дистриб’юторів та власників комерційних і промислових проектів найефективніший підхід до технічних вимог полягає у поєднанні класу захисту корпусу IP66 з тепловими характеристиками, відповідністю вимогам електромережі, герметизацією кабелів, засобами захисту, моніторингом, робочими процесами експлуатації та технічного обслуговування, гарантійною підтримкою та економічною ефективністю протягом усього життєвого циклу. Коли ці фактори враховуються комплексно, інвертор стає не просто компонентом, захищеним від атмосферних впливів. Він перетворюється на керовану складову надійного, масштабованого та фінансово вигідного комерційного фотоелектричного об’єкта.

Поширені запитання

Посилання

https://webstore.iec.ch/publication/2452

https://webstore.iec.ch/publication/64703

https://www.nfpa.org/codes-and-standards/nfpa-70-standard-development/70
