Розуміння витоку на землю в інверторі та способи його усунення

Якщо ви коли-небудь мали справу з електричними системами, особливо з сонячними установками, ви, можливо, стикалися з терміном "витік на землю інвертора". Спочатку це звучить технічно і страшно, але не хвилюйтеся - до кінця цього посібника ви точно зрозумієте, що це таке, чому це важливо і що ви можете з цим зробити. Незалежно від того, чи ви власник будинку з сонячним інвертором, чи електрик, який усуває несправності в системі, знання того, як виявити та усунути витік заземлення, має вирішальне значення.

Що таке витік на землю інвертора?

Визначення витоку на землю

Почнемо з основ. Витік на землю відбувається, коли невелика кількість струму витікає з електричного кола в землю замість того, щоб слідувати за призначенням. В ідеальному світі електричний струм чітко протікає через дроти і навантаження, але в реальності трапляються недосконалості. В інверторах - особливо тих, що використовуються в сонячних системах - ці витоки можуть бути більш помітними, оскільки вони пов'язані з перетворенням постійного струму в змінний і чутливою електронікою.

Уявіть собі крихітну краплину з крана. Можливо, вона не затопить будинок одразу, але з часом може спричинити проблеми або навіть становити загрозу безпеці.

Чому витік на землю в інверторах має значення

Ви можете запитати: “Яка мені різниця, якщо витече кілька міліампер?”. Ну, є кілька причин:

1. Загрози безпеці: Витік заземлення може призвести до ураження електричним струмом або навіть пожежі, якщо його не усунути.
2. Пошкодження обладнання: Надмірний витік може призвести до стресу для вашого сонячний інвертор та підключених приладів, скорочуючи термін їхньої служби.
3. Ефективність системи: Спрацювання пристроїв захисного відключення (ПЗВ) через витік може порушити енергопостачання.

Належне заземлення та моніторинг витоків струму на землю інвертора - це не просто технічні заходи, вони необхідні для безпеки та надійності.

Поширені причини витоку заземлення інвертора

Розуміння причин замикання на землю в інверторі - це перший крок до його запобігання. У більшості випадків причини прості, але їх можна легко проігнорувати - особливо в сонячних інверторах, де перетворення постійного струму в змінний додає складнощів. Давайте розглянемо основні винуватці і на що слід звернути увагу.

Вологість і вологість

Однією з найчастіших причин витоку на землю є волога. Вода є природним провідником, тому навіть невелика кількість конденсату на клемах інвертора або проводці може створити шляхи витоку. Наприклад, особливо вразливими є дахові інвертори або пристрої, встановлені поблизу вологих приміщень. Багато власників будинків помічають, що їхні УЗО частіше спрацьовують під час сезону дощів або у місяці з високою вологістю - класичні ознаки витоку, спричиненого вологою. Прості рішення, такі як забезпечення належних кришок, використання вологостійких роз'ємів та перевірка ущільнень, можуть значно знизити цей ризик.

Ізоляція від старіння

З часом дроти та компоненти інвертора природним чином зношуються. Ізоляція може потріскатися, стати крихкою або зноситися через теплові цикли та вплив навколишнього середовища. Коли це відбувається, електроенергія може витікати в землю замість того, щоб протікати по призначеному шляху. Старіння ізоляції особливо поширене в системах, яким більше п'яти років. Регулярні перевірки та заміна старих проводів можуть запобігти багатьом проблемам витоку струму на землю до того, як вони загостряться.

Несправні прилади або з'єднання

Не всі витоки виникають через сам інвертор. Прилади, підключені до вашої системи, особливо ті, що мають зношені шнури, пошкоджені вилки або внутрішні несправності, можуть створювати шляхи для витоку струму на землю. У гібридних сонячних установках це може бути особливо помітно, оскільки кілька пристроїв споживають енергію одночасно, збільшуючи ймовірність витоку. Систематична перевірка кожного підключеного пристрою може допомогти виявити першопричину.

Неправильне заземлення

Надійне заземлення має важливе значення для безпечного відведення будь-якого блукаючого струму. Якщо заземлювач неглибокий, пошкоджений корозією або нещільно з'єднаний, струми витоку можуть знайти непередбачувані шляхи, часто спрацьовуючи УЗО або вимикаючи вимикачі. Погане заземлення напрочуд часто зустрічається в саморобних або старих установках. Забезпечення глибокого, нержавіючого заземлювача та надійних з'єднань з інвертором може значно зменшити ймовірність витоків.

Симптоми замикання на землю інвертора

Своєчасне виявлення витоку заземлення інвертора може вберегти вас від більших проблем, таких як пошкодження обладнання або загрози безпеці. Хоча деякі ознаки очевидні, інші можуть бути малопомітними, особливо в системах з сонячними інверторами. Ось на що слід звернути увагу.

Часті спрацьовування ПЗВ або ПЗВ

Однією з найяскравіших ознак витоку струму на землю є неодноразове спрацьовування пристроїв захисного відключення (ПЗВ) або мініатюрних автоматичних вимикачів (ПЗВ). Якщо вимикач спрацьовує навіть тоді, коли навантаження здається нормальним, це чіткий показник того, що десь у системі відбувається витік електрики на землю. Наприклад, деякі домовласники помічають, що вимикачі спрацьовують лише в дощові сезони або коли працюють певні прилади - обидва класичні сигнали витоку струму на землю в інверторі.

Мерехтливе світло та несправність обладнання

Іншим симптомом є переривчасте мерехтіння світла або приладів, підключених до інвертора. Навіть якщо ПЗВ не спрацьовує відразу, струм витоку може спричинити коливання напруги, що може вплинути на чутливі пристрої. Мерехтіння світла біля інвертора або незвичні перезавантаження у підключеному обладнанні часто вказують на шляхи витоку, що утворюються десь у ланцюзі.

Незвичайні запахи або тепло біля інвертора

Якщо ви відчуваєте запах горілого, теплі плями або локальне нагрівання поблизу сонячного інвертора або місць з'єднання проводів, це може бути спричинено струмами витоку. Ці струми створюють невеликі, але безперервні теплові шляхи в непередбачених місцях, що може призвести до подальшого погіршення ізоляції та потенційно стати причиною пожежі. Завжди розглядайте це як серйозний попереджувальний знак і негайно проведіть перевірку.

Підказки для візуального огляду

Прості візуальні перевірки також можуть виявити проблеми з витоком заземлення інвертора. Шукайте:

• Корозійні або знебарвлені клеми
• Сліди опіків на роз'ємах або проводах
• Накопичення вологи біля електричних точок

Навіть незначні ознаки можуть вказувати на витік, який потребує уваги. Регулярні візуальні огляди - це легкий, але дуже ефективний спосіб виявити проблеми на ранніх стадіях.

Неочікувана поведінка системи

Іноді витоки не спрацьовують одразу, але спричиняють дивну поведінку: ваш сонячний інвертор може періодично вимикатися, або деякі ланцюги можуть працювати непослідовно. Ведення журналу, коли відбуваються такі аномалії, може допомогти швидше відстежити джерело витоку.

Вимірювання та тестування витоку на землю інвертора

Знання того, як виміряти і протестувати витік на землю інвертора, має вирішальне значення, якщо ви хочете зберегти вашу електричну систему безпечною та ефективною. Хоча низький рівень витоку є нормальним явищем, виявлення перевищення безпечних меж може запобігти ураженню електричним струмом, пошкодженню обладнання або частим спрацьовуванням УЗО. Ось як до цього підходять професіонали та навіть обережні домовласники.

Використання тестера витоків на землю

Для любителів "зроби сам" портативний тестер витоків струму на землю - це один з найпростіших способів перевірити систему. Процес дуже простий:

1. Вимкніть систему - безпека понад усе! Вимкніть сонячний інвертор та ізолюйте його від підключених навантажень.
2. Підключіть тестер - Підключіть тестер між виходом інвертора і заземленням. Це дозволить пристрою виміряти будь-який струм, що витікає на землю.
3. Активувати і зчитати - Тестер покаже струм витоку в міліамперах (мА).

Цей метод дає швидку оцінку. Якщо ваші показники постійно перевищують типові безпечні значення, настав час дослідити далі.

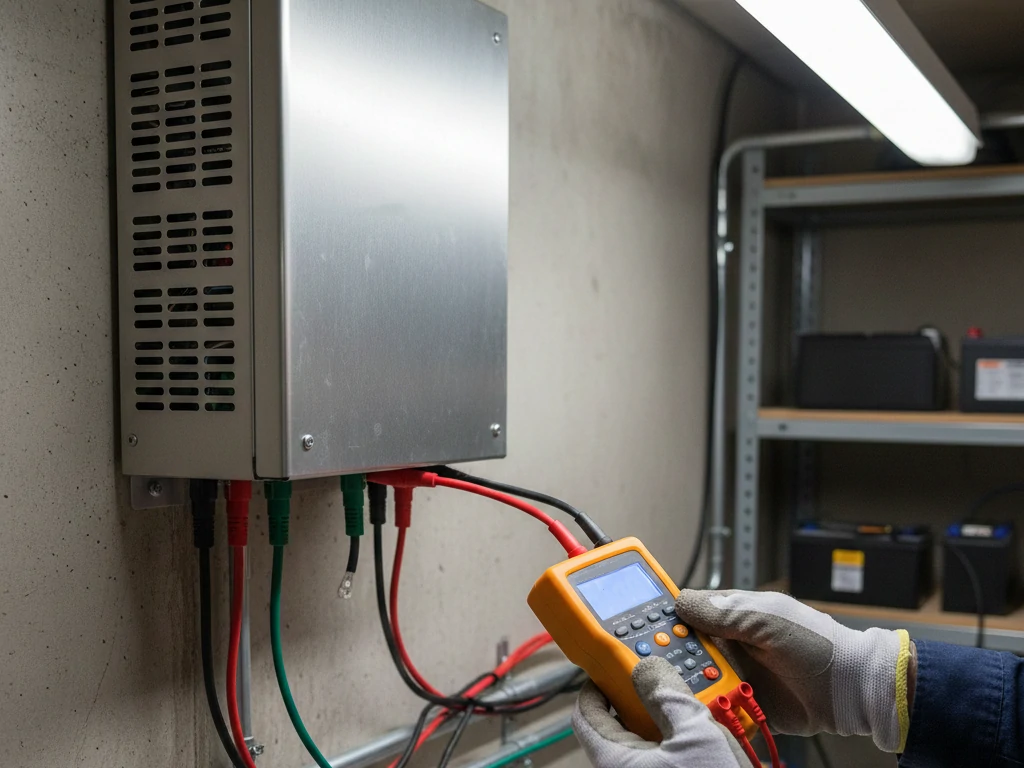

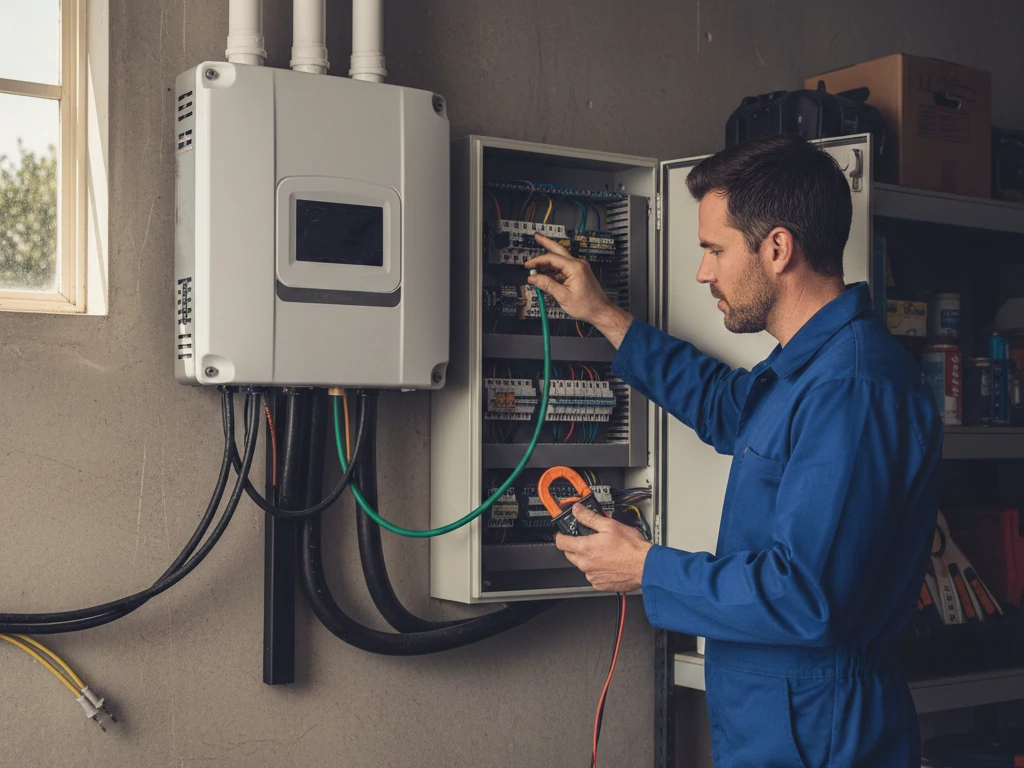

Професійний мультиметр або струмовимірювальний прилад для тестування

Електрики часто використовують струмовимірювальні кліщі або мультиметри для вимірювання витоку без відключення інвертора. Такий підхід дозволяє визначити, звідки походить витік - з самого інвертора, проводки або підключених приладів. Вимірюючи струм у певних ділянках ланцюга, фахівці можуть точніше визначити проблемні місця.

Наприклад, розділення постійного і змінного струму сонячного інвертора під час тестування може виявити, чи проблема пов'язана з внутрішніми компонентами, чи із зовнішнім навантаженням. Такий рівень деталізації особливо корисний у гібридних або великомасштабних системах.

Розуміння допустимих меж

Не всі витоки є небезпечними. Типові безпечні діапазони для витоку на землю інвертора знаходяться в межах 5-30 мА, залежно від системи та місцевих електротехнічних норм. Значення, що постійно перевищують цей діапазон, вказують на потенційну небезпеку, яку не слід ігнорувати. Низький рівень витоку є нормальним, але високі показники - особливо в суху погоду - свідчать про пошкодження ізоляції, проблеми з вологою або неправильне заземлення.

Практичні поради для точного тестування

• Випробування за нормальних умов навантаження - витоки можуть коливатися залежно від того, які прилади працюють.
• Повторні вимірювання - перевіряйте в різний час, щоб виявити періодичні проблеми.
• Читання документів - ведення журналу допомагає відстежувати тенденції та визначати, коли проблеми загострюються.

Правильно вимірюючи витоки, ви не тільки захистите себе, але й продовжите термін служби вашого сонячного інвертора та підключених до нього пристроїв. Це невелика інвестиція часу, яка окупиться безпекою та надійністю.

Реальні способи усунення витоків на землю в інверторах

Після того, як ви виявили витік заземлення інвертора, наступним кроком буде дізнатися, як його усунути. Хоча деякі рішення потребують професійного досвіду, є кілька практичних заходів, яких можна вжити, щоб зменшити витік і підвищити безпеку системи. Ось детальний практичний посібник.

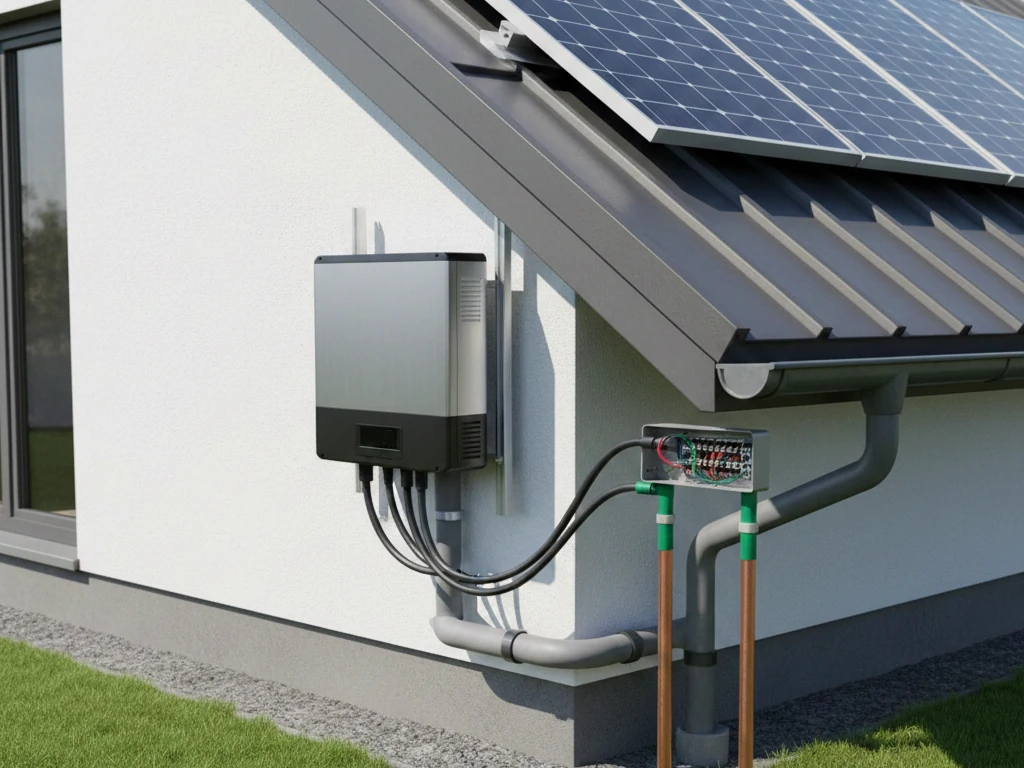

Перевірка та покращення заземлення

Міцне та правильно встановлене заземлення - це ваша перша лінія захисту. Слабке або пошкоджене корозією заземлення може призвести до непередбачуваного протікання струмів витоку. Покращення заземлення:

• Перевірте заземлювач на наявність корозії або ослаблених з'єднань.
• Переконайтеся, що стрижень заглиблений у ґрунт достатньо глибоко, щоб зберегти провідність.
• Використовуйте належні затискачі та переконайтеся, що кабель заземлення надійно приєднаний до сонячного інвертора.

У місцях з підвищеною вологістю або кам'янистим ґрунтом додавання вторинного заземлювача може додатково зменшити витік.

Перевірка проводки та з'єднань

Ослаблена або пошкоджена проводка є однією з найпоширеніших причин постійного витоку заземлення інвертора. Знайдіть час, щоб:

• Затягніть всі гвинти клем і роз'єми.
• Замініть зношену або потріскану ізоляцію.
• Перевірте, чи немає слідів нагрівання або опіків навколо проводів.

Навіть невеликі зміни можуть усунути шляхи витоку та відновити безпечну експлуатацію. Це часто є найпростішим і найефективнішим рішенням.

Заміна несправних компонентів

Іноді витік виникає всередині самого інвертора. Такі компоненти, як конденсатори, ізолятори або пристрої захисту від перенапруги, з часом можуть погіршуватися. Заміна цих деталей (при вимкненому інверторі та з дотриманням заходів безпеки) може значно зменшити витік. Якщо вам незручно відкривати інвертор, зверніться до ліцензованого електрика для проведення внутрішніх ремонтних робіт.

Екологічні рішення

Волога є постійним винуватцем витоку на землю, особливо для зовнішніх сонячних інверторів. Практичні екологічні рішення включають в себе:

• Встановлення захисного навісу або атмосферостійкого кожуха для захисту від дощу або конденсату.
• Використання вологостійких клем і роз'ємів.
• Забезпечення хорошої вентиляції навколо інвертора для зменшення накопичення вологи.

Ці прості заходи можуть запобігти повторному протіканню, особливо в кліматі з сильними дощами або високою вологістю.

Коли звертатися до професіонала

Хоча деякі ремонтні роботи можна виконати своїми руками, високовольтні системи несуть значні ризики. Якщо витік не припиняється, незважаючи на базове технічне обслуговування, настав час викликати професіонала. Це можуть зробити досвідчені електрики:

• Точно визначте джерело витоку.
• Перевірте внутрішні компоненти інвертора.
• Переконайтеся, що заземлення відповідає стандартам безпеки.

Пам'ятайте, що робота з сонячним інвертором під напругою без належної підготовки може бути вкрай небезпечною. Безпека завжди стоїть на першому місці.

Запобігання витоку заземлення інвертора

Усунення витоку заземлення інвертора є важливим, але ще краще запобігти його виникненню в першу чергу. За допомогою кількох практичних кроків і регулярних перевірок ви можете значно знизити ризик витоку і забезпечити безпечну та ефективну роботу вашої системи - особливо якщо у вас є сонячний інвертор - на довгі роки.

Регулярне технічне обслуговування

Профілактика починається з регулярного технічного обслуговування. Так само, як ви обслуговуєте автомобіль, щоб уникнути поломок, перевірка інвертора та електропроводки може виявити невеликі проблеми до того, як вони перетворяться на серйозні.

• Очистіть з'єднання та клеми: Пил, корозія або волога можуть створювати крихітні шляхи витоку. Протерти клеми та нанести захисне покриття може допомогти.
• Перевірте ізоляцію проводки: З часом ізоляція може потріскатися або погіршитися. Шукайте ознаки зносу, стирання або зміни кольору.
• Періодично перевіряйте витік на землю: Вимірювання струмів витоку кожні 6-12 місяців допомагає виявити тенденції на ранніх стадіях.

Поради щодо правильного встановлення

Те, як встановлений ваш сонячний інвертор, має величезне значення для запобігання витокам. Дотримуйтесь цих найкращих практик:

• Зберігайте інвертор сухим: Встановлюйте його в захищеному, провітрюваному місці, подалі від дощу та конденсату.
• Уникайте намотування довгих кабелів поблизу пристрою: Намотані дроти можуть збільшити блукаючі струми та потенційний витік.
• Забезпечте належне заземлення: глибокий, не схильний до корозії заземлювач і міцні з'єднання мають вирішальне значення.

Використання якісних компонентів

Дешеві або неякісні компоненти можуть заощадити гроші на початковому етапі, але з часом часто призводять до збільшення витоку на землю інвертора. Інвестиції у високоякісні кабелі, роз'єми та захисні пристрої не тільки зменшують витоки, але й підвищують надійність системи. Пам'ятайте, що це стосується всього, що підключено до інвертора, а не тільки самого пристрою.

Екологічні міркування

Фактори навколишнього середовища, такі як вологість, дощ і перепади температури, можуть посилити протікання. Профілактичні заходи включають

• Встановлення атмосферостійких корпусів для вуличних інверторів.
• Забезпечення хорошого повітряного потоку навколо пристрою для запобігання утворенню конденсату.
• Використання вологостійких роз'ємів, особливо в приміщеннях з підвищеною вологістю.

Усуваючи ці фактори навколишнього середовища, ви зменшуєте ймовірність протікання ще до того, як воно почнеться.

Висновок

Розуміння та управління витоками на землю в інверторі є важливим для кожного, хто має сонячний інвертор або електричну систему. Незначні витоки є нормальним явищем, але постійні або сильні витоки становлять загрозу безпеці та можуть пошкодити обладнання. Регулярні перевірки, належне заземлення та своєчасне реагування на симптоми є ключовими для забезпечення безпеки та ефективності вашої системи. Дотримуючись цих практичних порад, ви зможете запобігти проблемам до того, як вони загостряться, і користуватися надійною та безпечною енергосистемою.

Поширені запитання про витік заземлення інвертора
